技术领域

本发明属于新型平板显示设备技术领域，尤其涉及根据光照自动调整角度的显示板旋转设备。

背景技术

新型平板显示是新型信息技术应用中的一个重要领域，作为信心显示的载体，新型显示平板具有自动化、智能化、信息量大等优点，被广泛应用在办公会议和教学等领域。

新型显示平板仍然采用的是传统的旋转支撑结构，通过套管组件将显示平板固定在支架上，在使用显示平板的过程中，由于太阳光线的照射问题，需要调整显示平板的面向，以避免太阳光线直接照射在平板的正面，造成平板上的内容无法看清和反光刺眼等问题，目前都是通过转动显示平板本体或者转动支架上的旋转装置来调整显示平板的面向，不仅操作麻烦，而且采用手动操作的话会碰触到平板或者支架，用力不当容易出现碰倒支架的问题，采用电动驱动的话又较为耗费能源，不够节能环保。

于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供根据光照自动调整角度的显示板旋转设备，以期达到更具有更加实用价值性的目的。

发明内容

为了解决上述技术问题，本发明提供根据光照自动调整角度的显示板旋转设备，以解决一般的显示平板无法根据光照变换自动调整角度的问题。

本发明根据光照自动调整角度的显示板旋转设备的目的与功效，由以下具体技术手段所达成：

一种根据光照自动调整角度的显示板旋转设备，包括外管，所述外管的内部活动插接有内管，所述外管的外侧活动套接有套管，所述内管的外侧活动套接有活动环，所述活动环通过连板与套管固定连接，所述连板的底部且位于外管的内部固定镶嵌有磁片一，所述外管的顶部固定连接有均匀分布的底座，所述底座的内部固定连接有光致板一，所述光致板一的另一端固定连接有隔离板，所述隔离板的顶部固定镶嵌有磁片二，所述外管的内部且位于每两个底座之间均固定镶嵌有磁片三，所述外管的内部且位于每个底座的下方均固定连接有均匀分布的光致板二，所述内管的外侧固定连接有均匀分布的齿板，所述套管的内部且位于光致板一的外侧固定镶嵌有透光带，所述套管的内部且位于光致板二的外侧固定镶嵌有两个对称的透光板。

进一步的，所述内管上设置有限位环，避免内管在外管的内部上下移动，所述内管的外侧开设有与活动环对应的凹槽段，所述内管凹槽段的底壁上与外管的顶部均开设有与连板对应的卡槽，连板通过卡槽固定在内管上。

进一步的，所述磁片一与磁片二相对面的一侧磁性相反，所述磁片一与磁片三相对面的一侧磁性相同。

进一步的，所述底座的右侧呈开口状，所述隔离板位于底座的内部，所述底座与隔离板的材料均为非导磁材料，且底座靠近套管的一侧为透明材料。

进一步的，所述光致板一和光致板二均为弯曲状的光致变形材料，在受到光照后，光致板拉伸变直，在不受到光照时，光致板重新恢复为弯曲状态。

有益效果

与现有技术相比，本发明具有如下有益效果：

1.该设备通过设置一组光致板一来确定光照角度的变化，通过设置一组光致板二来推动内管旋转调整，进而调整显示平板的面向，避免了太阳光线照射在显示平板的正面，对使用者的观察使用造成影响，且调整过程自动进行，避免了人工不断调整的麻烦，无需增设电源等其他驱动源，节能环保。

2.在太阳角度发生变化的过程中，通过设置光致板二和磁片组，使得连板在磁片之间的斥力作用下从卡槽内移出，并在磁片之间的吸力作用下旋转后落到卡槽内，进而固定住内管的位置，增强了旋转结构的稳定性。

附图说明

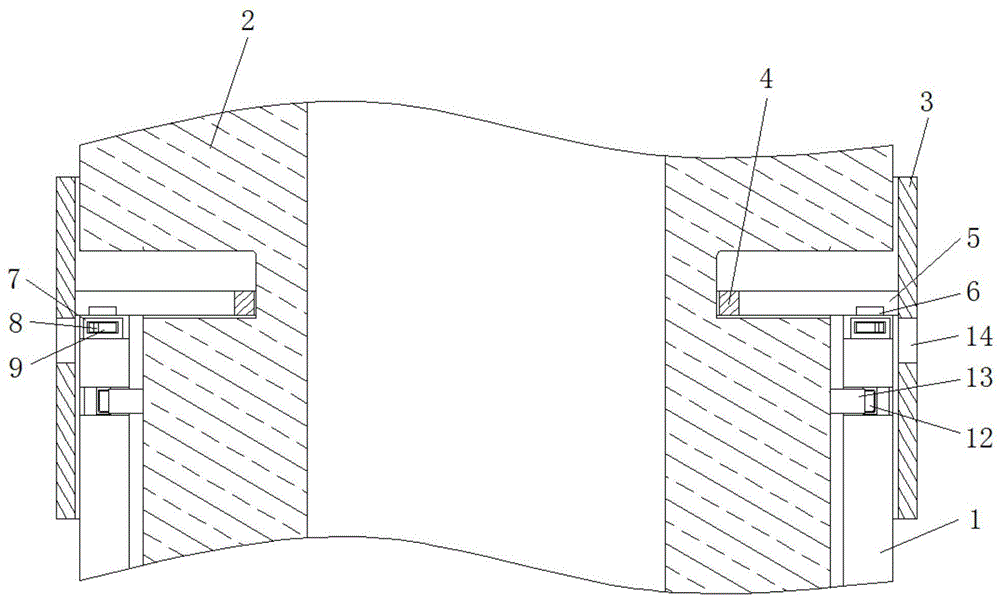

图1是本发明结构正面剖视图；

图2是本发明结构正面示意图；

图3是本发明内管、外管与光致板一连接结构俯视剖视图；

图4是本发明内管、外管与光致板二连接结构俯视剖视图。

图中：1-外管，2-内管，3-套管，4-活动环，5-连板，6-磁片一，7-底座，8-光致板一，9-隔离板，10-磁片二，11-磁片三，12-光致板二，13-齿板，14-透光带，15-透光板。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式以及附图说明，进一步阐述本发明的优选实施方案。

实施例：

如附图1至附图4所示：

本发明提供一种根据光照自动调整角度的显示板旋转设备，包括外管1，外管1的内部活动插接有内管2，外管1的外侧活动套接有套管3，内管2的外侧活动套接有活动环4，活动环4通过连板5与套管3固定连接，连板5的底部且位于外管1的内部固定镶嵌有磁片一6，外管1的顶部固定连接有均匀分布的底座7，底座7的内部固定连接有光致板一8，光致板一8的另一端固定连接有隔离板9，隔离板9的顶部固定镶嵌有磁片二10，外管1的内部且位于每两个底座7之间均固定镶嵌有磁片三11，外管1的内部且位于每个底座7的下方均固定连接有均匀分布的光致板二12，内管2的外侧固定连接有均匀分布的齿板13，套管3的内部且位于光致板一8的外侧固定镶嵌有透光带14，套管3的内部且位于光致板二12的外侧固定镶嵌有两个对称的透光板15。

其中，内管1上设置有限位环，避免内管2在外管1的内部上下移动，内管1的外侧开设有与活动环4对应的凹槽段，内管2凹槽段的底壁上与外管1的顶部均开设有与连板5对应的卡槽，连板5通过卡槽固定在内管2上。

其中，磁片一6与磁片二10相对面的一侧磁性相反，磁片一6与磁片三11相对面的一侧磁性相同。

其中，底座7的右侧呈开口状，隔离板9位于底座7的内部，底座7与隔离板9的材料均为非导磁材料，且底座7靠近套管3的一侧为透明材料。

其中，光致板一8和光致板二12均为弯曲状的光致变形材料，在受到光照后，光致板拉伸变直，在不受到光照时，光致板重新恢复为弯曲状态。

本实施例的具体使用方式与作用：

本发明中，新型显示平安装在内管2上，外管1安装在支撑架上，初始状态下不受光照时，光致板一8和光致板二12都处于弯曲状态，连板5卡在外管2顶部的卡槽内，使得内管2固定在外管1上，当外部的阳光通过透光带14照射到光致板一8上时，光致板一8拉伸变直，使隔离板9和磁片二10从底座7内伸出并挡住磁片三11，由于外管1为圆形，只有一半的光致板一8会被光照射伸直，由于太阳都是东升西落，其光照角度变化方向也是固定的，在光照角度发生变换时，如图3所示，光照角度顺时针变化时，最左侧的光致板一8不再受到光照而弯曲，带动隔离板9和磁片二10收缩进去，最左侧的磁片三11与左边连板5上的磁片一6同性相斥，将连板5从卡槽内顶出，最右侧下方的光致板一8受到光照开设变直，带动隔离板9和磁片二10伸出并遮挡住对应的磁片三11，伸出的磁片二10与右边连板5上的磁片一6异性相吸，带动连板5旋转，进而使得套管3随着光照角度自动旋转，套管3在旋转的过程中，透光板15随之旋转，受到光照的两个光致板二12也发生变化，新的受到光照的光致板二12拉伸变直，并通过挤压齿板13带动内管2旋转，连板5旋转后在两端磁片的吸力作用下重新下落并卡在卡槽内，进而固定住内管2的位置，通过设置一组光致板一8来确定光照角度的变化，通过设置一组光致板二12来推动内管3旋转调整，实现了随光照角度自动调整新型显示平板面向的功能。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点，本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神或基本特征的前提下，不仅能够以其他的具体形式实现本发明，还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围，因此本发明要求保护范围由所附的权利要求书及其等同物界定，而不是上述说明限定。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
