技术领域

本发明属于电机检测领域，尤其是涉及一种机械式电机转速检测装置。

背景技术

电机在维修过程中，经常需要对其转速进行检测。而主要采用专业的转速测量仪等进行转速测试，这些较为专业的设备，不但使用成本和维护成本较高，而且不便于携带和使用，尤其是对于文化程度不高的维修员来说，转速测量仪的操作门槛过高，并且，对于电机转速的检测大部分是为了确定电机的转速是过快还是过慢，并不需要了解精确的数据，对于普通的电机维修员来说，转速测量仪的实用性较差。

为此，我们提出一种机械式电机转速检测装置来解决上述问题。

发明内容

本发明的目的是针对上述问题，提供一种结构简单、使用难度低、节能环保的机械式电机转速检测装置。

为达到上述目的，本发明采用了下列技术方案：一种机械式电机转速检测装置，包括接头，所述接头的上端固定连接有圆盘状的旋转座，所述旋转座内设有空腔，所述旋转座的圆周侧壁上均匀固定连接有多根固定杆，所述固定杆内设有与空腔相连通的滑动腔，所述滑动腔内固定连接有永磁环，所述永磁环靠近空腔的一侧设有与之同极相斥的磁性滑块，所述磁性滑块与滑动腔滑动密封连接，所述滑动腔远离空腔的侧壁上设有与外部连通的透气孔，所述旋转座的上端固定连接有透明管，所述透明管与空腔相连通，所述透明管的外侧壁上固定套接有标准环，所述透明管的上端边沿朝透明管轴线方向延伸形成限位凸起，所述透明管内滑动密封连接有轻质活塞块。

在上述的机械式电机转速检测装置中，所述固定杆为均匀分布的圆棒状，且固定杆远离旋转座的一端为半球状。

在上述的机械式电机转速检测装置中，所述空腔、透明管、轻质活塞块以及磁性滑块共同形成的密闭空间内填充有染色油液。

在上述的机械式电机转速检测装置中，所述染色油液内添加有荧光剂。

与现有的技术相比，本机械式电机转速检测装置的优点在于：

1、本发明通过设置磁性滑块和轻质活塞块，当旋转座跟随电机快速转动时，由于磁性滑块、轻质活塞块、透明管以及空腔形成的密闭空间体积不变，所以，在磁性滑块会受到离心力的作用朝远离旋转座的方向移动时，轻质活塞块会沿着透明管向下移动，同时，由于磁性滑块受到的离心力大小与转速呈正比，所以通过观察对比轻质活塞块和标准环的相对位置，即可直观地看出电机的转速是否正常。

2、本发明通过设置染色油液，一方面能够进一步方便检测员进行观察，另一方面，由于油液具有更稳定的化学性质，能够降低环境尤其是温度对检验装置产生的影响。

3、本发明通过在染色油液内添加荧光剂，方便检测员在光线较暗的情况下对轻质活塞块的位置进行观察。

附图说明

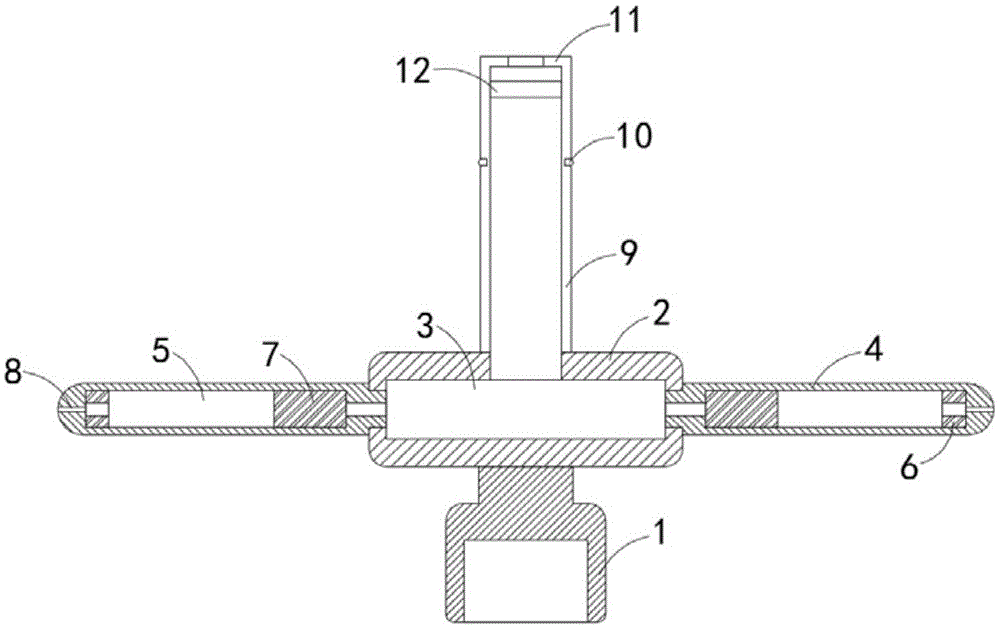

图1是本发明提供的一种机械式电机转速检测装置实施例1的结构透视图；

图2是本发明提供的一种机械式电机转速检测装置实施例1中旋转座的截面结构示意图；

图3是本发明提供的一种机械式电机转速检测装置实施例1的外部结构示意图；

图4是本发明提供的一种机械式电机转速检测装置实施例2的结构示意图。

图中，1接头、2旋转座、3空腔、4固定杆、5滑动腔、6永磁环、7磁性滑块、8透气孔、9透明管、10标准环、11限位凸起、12轻质活塞块、13染色油液。

具体实施方式

以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

实施例1

如图1-3所示，一种机械式电机转速检测装置，包括接头1，接头1的上端固定连接有圆盘状的旋转座2，旋转座2内设有空腔3，旋转座2的圆周侧壁上均匀固定连接有多根固定杆4，需要说明的是，固定杆4为均匀分布的圆棒状，且固定杆4远离旋转座2的一端为半球状，能够降低旋转座2旋转时受到的阻力，固定杆4内设有与空腔3相连通的滑动腔5，滑动腔5内固定连接有永磁环6，永磁环6靠近空腔3的一侧设有与之同极相斥的磁性滑块7，磁性滑块7与滑动腔5滑动密封连接，滑动腔5远离空腔3的侧壁上设有与外部连通的透气孔8，能够平衡滑动腔5内的气压。

旋转座2的上端固定连接有透明管9，透明管9与空腔3相连通，透明管9的外侧壁上固定套接有标准环10，需要说明的是，标准环10可根据正常电机的转速设置位置，且可以设置多个标准环10，适用于对不同型号电机的检测，透明管9的上端边沿朝透明管9轴线方向延伸形成限位凸起11，透明管9内滑动密封连接有轻质活塞块12。

本实施例使用时，将接头1卡接在电机的输出轴上，接着启动电机，电机通过接头1带动旋转座2、固定杆4同时旋转，磁性滑块7在转动的过程中会受到较强的离心力，且根据离心力的计算公式可知，离心力的大小与转速呈正比，所以当电机转动速度越大，磁性滑块7受到的离心力越大，即磁性滑块7克服永磁环6移动的距离越大，由于磁性滑块7、轻质活塞块12、透明管9以及空腔3形成的密闭空间体积不变，所以，轻质活塞块12会向下移动，待电机工作稳定后，对比轻质活塞块12与标准环10的位置关系，即可直观地看出待检测电机的转速与标准转速的关系。

本发明的制作成本低、操作难度不高，并且方便携带，实用性较强。

实施例2

如图4所示，本实施例与实施例1的不同之处在于：空腔3、透明管9、轻质活塞块12以及磁性滑块7共同形成的密闭空间内填充有染色油液13，通过设置染色油液13，一方面能够进一步方便检测员进行观察，另一方面，由于油液具有更稳定的化学性质，能够降低环境尤其是温度对检验装置产生的影响。

染色油液13内添加有荧光剂，方便检测员在光线较暗的情况下对轻质活塞块12的位置进行观察。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
