专利名: 一种公园道路旁大叶黄杨绿化带蜘蛛网清理机 出售状态: 未出售
专利号: 2018106462657 专利类型: 发明专利 专利分类: 市政规划
专利权人: 联系人 出售价格: 面议
详细介绍:

技术领域

本发明涉及绿化技术领域,具体为一种公园道路旁大叶黄杨绿化带蜘蛛网清理机。

背景技术

随着人们生活水平的提高,人们越来越注重室外休闲活动场所的环境和环境的质量,大叶黄杨是一种常见的绿化带植物,大叶黄杨生命力顽强,而且可以集中密集的栽培,所以在绿化的同时可以起到隔离的作用,这也是为什么它是一种常见的绿化带植物。

大叶黄杨也正是因为的密集,除了正常的修剪工作,内部的清洁工作很难打理,比如蜘蛛网,我在公园的时候发现大叶黄杨的叶子下方经常会结上许多蜘蛛网,一方面因为大叶黄杨所在阴凉适合蚊虫生长,因此蜘蛛常在大叶黄杨处结蜘蛛网,虽然蜘蛛网可以起到将蚊虫捕捉的作用,但是毕竟多了也会影响美观,同时会有很多废弃的蛛网,这些都需要清理除去,我在与保洁的交谈中了解到,她们每天都需要对大叶黄杨的蛛网进行清理,因为公园更多的注重美观,同时家长和儿童都会尽可能远离蛛网,所以蛛网在公园处就必须得清理,但是保洁人员在清理时也只是对表层的蛛网进行清理,大叶黄杨比较密集,内部的蛛网在远处透过一根根枝干就能很容易发现,但是靠近却很难清理,由此萌发了创造本发明的想法,我在观察中发现,对于城市道路上的大叶黄杨绿化带的清理,我在检索相关的发明创造时发现缺乏一种针对大叶黄杨的清理蛛网的装置,例如CN201420534393.X,该发明提供了一种蜘蛛网清理器,该装置只是对房顶和墙角进行清理,无法深入到大叶黄杨中进行清理蛛网,因为靠近大叶黄杨,很难观察到内部情况,一般的蛛网清理装置很难清理大叶黄杨内部的蜘蛛网,大叶黄杨蛛网的清理工作比较困难,所以需要一种公园道路旁大叶黄杨绿化带蜘蛛网清理机。

发明内容

(一)解决的技术问题

针对现有技术的不足,本发明提供了一种公园道路旁大叶黄杨绿化带蜘蛛网清理机,解决了一般的蛛网清理装置很难清理大叶黄杨内部的蜘蛛网,大叶黄杨蛛网的清理工作比较困难的问题。

(二)技术方案

为实现以上目的,本发明通过以下技术方案予以实现:一种公园道路旁大叶黄杨绿化带蜘蛛网清理机,包括水平顶板和伸缩托网机构,所述水平顶板的表面铰接有弧形壳体,弧形壳体的表面焊接有倾斜壳体,弧形壳体的数量与倾斜壳体的数量均为两个,两个弧形壳体和两个倾斜壳体均以水平顶板表面的中线为对称线呈对称分布,弧形壳体的表面开设有支撑口,支撑口的内壁滑动连接有弧形支撑板,弧形壳体的表面滑动连接有定位板,弧形支撑板的表面开设有定位口,定位口的内壁与定位板的表面滑动连接,弧形壳体的表面开设有滑槽,滑槽的内壁滑动连接有滑块,滑块的表面与定位板的表面焊接,滑槽的内壁焊接有弹簧,弹簧的一端与滑块的表面焊接,弧形支撑板的下方设置有网虫吸取机构,倾斜壳体的表面设置有移动轮。

优选的,所述伸缩托网机构包括壳内第一支撑板和机箱,壳内第一支撑板的表面与弧形支撑板的表面焊接,壳内第一支撑板的表面滑动连接有若干个升降控制杆,升降控制杆的表面焊接有升降活动板,升降活动板的下表面焊接有若干个弹簧,弹簧远离升降活动板的一端与壳内第一支撑板的上表面焊接,壳内第一支撑板的表面焊接有升降限位杆,升降活动板的表面开设有升降限位孔,升降限位孔的内壁与升降限位杆的表面滑动连接。

优选的,所述机箱的表面与水平顶板的表面焊接,机箱的内壁焊接有支撑块,支撑块的表面焊接有第一电机,第一电机的输出轴通过联轴器固定连接有升降转轴,升降转轴的一端贯穿并延伸至水平顶板的下表面,水平顶板的表面设置有轴承,轴承的内圈与升降转轴的表面焊接,升降转轴的表面焊接有升降螺旋杆,升降活动板的表面开设有升降螺旋孔,升降活动板的表面开设有放空孔,升降螺旋孔的内壁与放空孔的内壁连通,升降螺旋杆的俯视图呈弧形状,升降螺旋杆的表面与升降螺旋孔的内壁螺纹连接,升降螺旋杆始终不与放空孔接触。

优选的,所述升降控制杆的表面铰接有活动连接杆,升降控制杆的表面开设有弧形活动槽,弧形活动槽的内壁呈圆弧形状,活动连接杆的表面焊接有弧形支撑凸块,弧形支撑凸块的表面呈弧形状,壳内第一支撑板的下表面铰接有倾斜推杆,倾斜推杆远离壳内第一支撑板的一端与弧形支撑凸块的表面滑动连接,壳内第一支撑板的下表面焊接有弹力片,弹力片的一端与倾斜推杆的表面焊接,弹力片位于倾斜推杆的左侧,壳内第一支撑板的下表面焊接有限位块,限位块的表面呈三角形状,限位块位于倾斜推杆的右侧,活动连接杆的数量为四个,四个活动连接杆以升降控制杆表面的中心为圆心呈圆周分布。

优选的,所述活动连接杆的表面焊接有弧形勾杆,弧形勾杆的表面呈弧形状,弧形勾杆的表面焊接有托网,托网的材料包括金属铁,托网位于升降控制杆的正下方,升降控制杆的表面设置有吸铁石。

优选的,所述网虫吸取机构包括侧板,侧板的表面与弧形支撑板的下表面焊接,侧板的表面焊接有壳内第二支撑板,壳内第二支撑板的表面开设有圆形通孔,圆形通孔的内壁焊接有轴承,轴承的内圈焊接有圆形空心管,升降控制杆位于圆形空心管的内部,圆形空心管的表面粘接有毛刷。

优选的,所述壳内第二支撑板的表面焊接有支撑杆,支撑杆的表面焊接有第二电机,第二电机的输出轴通过联轴器固定连接有主动转轴,主动转轴的表面套接有传动皮带,圆形空心管的表面焊接有从动轮,传动皮带的表面与从动轮的表面套接。

优选的,所述侧板的表面设置有风机,壳内第二支撑板的表面焊接有收取箱,收取箱的表面焊接有托杆,托杆的表面套接有吸风管,吸风管的一端套接有扩吸斗,扩吸斗位于圆形空心管的上方,吸风管的另一端贯穿并延伸至收取箱的内部,收取箱的内壁焊接有挡板,收取箱的内壁焊接有集虫槽,集虫槽和吸风管均位于挡板的左侧,吸风管位于集虫槽的上方,收取箱的表面套接有抽风管,风机的进风端套接有集风管,抽风管的一端与集风管的表面套接,收取箱的内壁设置有滤网,滤网位于抽风管的下方,收取箱的表面焊接有托块,托块位于集风管的下方,收取箱的表面铰接有箱门,箱门的表面通过扣锁与收取箱的表面固定连接。

优选的,所述倾斜支撑板的表面焊接有水箱,水箱的表面开设有进水口,水箱的表面套接有水管,水管的一端贯穿并延伸至倾斜支撑板的表面,水管的表面固定安装有压力喷头。

(三)有益效果

(1)本发明通过设置伸缩托网机构,第一电机带动升降转轴转动,升降转轴带动升降螺旋杆转动,升降螺旋杆通过与升降螺旋孔作用使得升降活动板向下压,升降活动板带动升降控制杆向下压,升降控制杆带动活动连接杆和弧形勾杆向下伸入到大叶黄杨中部,升降螺旋杆继续转动到放空孔一侧,升降螺旋孔与升降螺旋杆脱离,升降活动板下方的弹簧会推动升降活动板上升,升降活动板带动升降控制杆上升,倾斜推杆会抵住弧形支撑凸块,活动连接杆会发生倾斜,底部的弧形勾杆会将托网拉伸展开,然后托网在展开的时候会继续上升一段,将周围的蛛网拖出或者粘出大叶黄杨树丛。

(2)本发明通过设置弧形支撑凸块和弧形活动槽,第一方面,弧形支撑凸块为倾斜推杆提供支撑,方便将活动连接杆倾斜;第二方面,弧形活动槽为活动连接杆的倾斜提供可倾斜的空间;第三方面,升降控制杆带动托网脱离大叶黄杨并被网虫吸取机构处理后,倾斜推杆就会划过弧形支撑凸块,在重力的作用下活动连接杆向升降控制杆收拢,方便下一次的伸入大叶黄杨内部。

(3)本发明通过设置倾斜推杆,一方面倾斜推杆可以通过弧形支撑凸块将活动连接杆向弧形活动槽倾斜,另一方面,弹力片推动倾斜推杆,在升降控制杆下降的过程中,倾斜推杆接触并抵住活动连接杆,防止大叶黄杨的叶子将活动连接杆撑开。

(4)本发明同时也适应大叶黄杨的密集特性和蛛网的特性,如果部分活动连接杆被大叶黄杨枝叶撑开,蛛网也会粘在托网上,且弧形状的弧形勾杆将枝叶拨向四周,不会上到大叶黄杨的枝叶。

(5)本发明通过设置网虫吸取机构,当活动连接杆和托网尚未收拢时,并且靠近网虫吸取机构,第二电机带动主动转轴转动,主动转轴带动传动皮带转动,传动皮带通过从动轮带动圆形空心管转动,圆形空心管带动毛刷转动,毛刷将一些蛛网简单清除,使得不影响伸缩托网机构再次使用,同时,风机通过集风管抽风,吸风管通过扩吸斗将虫子和一些蛛网吸入收取箱内部的集虫槽中,方便收集蜘蛛等虫子。

(6)本发明通过设置弧形支撑板,一方面弧形支撑板起到对伸缩托网机构和网虫吸取机构的支撑作用,另一方面,通过定位板与定位口配合,将定位板插入不同的定位口中可以通过调节弧形壳体的张合度来调节伸缩托网机构和网虫吸取机构的高度。

(7)本发明通过设置水箱,在经过伸缩托网机构和网虫吸取机构的清理后,装置继续向前走,被清理的地方,会被从压力喷头喷出的水再次喷洒清理。

(8)本发明通过设置倾斜壳体的表面呈倾斜装,一方面是为了适应大叶黄杨树丛上宽下窄的形态,方便从下向上清理,避免将泥土溅起,另一方面倾斜的倾斜壳体可以导流和遮挡水,避免水直接喷洒路面。

(9)本发明通过设置吸铁石,当弧形勾杆向升降控制杆靠拢时,吸铁石会将托网吸附,防止托网坠下来先接触大叶黄杨,影响弧形勾杆将枝叶拨开。

(10)本发明通过设置弧形支撑板,当需要分离拆卸装置时,将定位板滑出定位口,转动弧形壳体直到弧形支撑板完全滑入弧形壳体内部,可以轻易将装置拆卸分离,从而有效的解决了一般的蛛网清理装置很难清理大叶黄杨内部的蜘蛛网,大叶黄杨蛛网的清理工作比较困难的问题。

附图说明

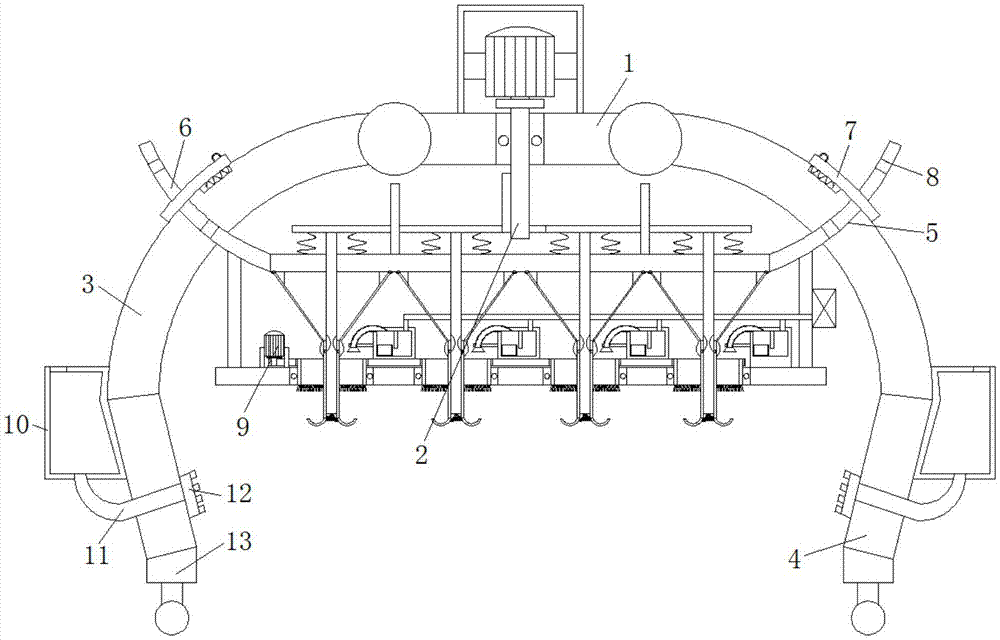

图1为本发明结构示意图;

图2为本发明伸缩托网机构剖视图;

图3为本发明图2中A处结构放大图;

图4为本发明图2中B处结构放大图;

图5为本发明图2中C处结构放大图;

图6为本发明活动连接杆结构俯视图;

图7为本发明放空孔结构俯视图;

图8为本发明网虫吸取机构剖视图;

图9为本发明毛刷结构仰视图。

其中,1水平顶板、2伸缩托网机构、201壳内第一支撑板、202机箱、203升降控制杆、204升降活动板、205升降限位杆、206升降限位孔、207支撑块、208第一电机、209升降转轴、2010升降螺旋杆、2011升降螺旋孔、2012放空孔、2013活动连接杆、2014弧形活动槽、2015弧形支撑凸块、2016倾斜推杆、2017弹力片、2018限位块、2019弧形勾杆、2020托网、2021吸铁石、3弧形壳体、4倾斜壳体、5支撑口、6弧形支撑板、7定位板、8定位口、9网虫吸取机构、901侧板、902壳内第二支撑板、903圆形通孔、904圆形空心管、905毛刷、906支撑杆、907第二电机、908主动转轴、909传动皮带、9010从动轮、9011风机、9012收取箱、9013托杆、9014吸风管、9015扩吸斗、9016挡板、9017集虫槽、9018抽风管、9019集风管、9020滤网、9021托块、10水箱、11水管、12压力喷头、13移动轮。

具体实施方式

下面将结合本发明的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。

如图1-9所示,本发明实施例提供一种公园道路旁大叶黄杨绿化带蜘蛛网清理机,包括水平顶板1和伸缩托网机构2,伸缩托网机构2包括壳内第一支撑板201和机箱202,壳内第一支撑板201的表面与弧形支撑板6的表面焊接,壳内第一支撑板201的表面滑动连接有若干个升降控制杆203,升降控制杆203的表面焊接有升降活动板204,升降活动板204的下表面焊接有若干个弹簧,弹簧远离升降活动板204的一端与壳内第一支撑板201的上表面焊接,壳内第一支撑板201的表面焊接有升降限位杆205,升降活动板204的表面开设有升降限位孔206,升降限位孔206的内壁与升降限位杆205的表面滑动连接,机箱202的表面与水平顶板1的表面焊接,机箱202的内壁焊接有支撑块207,支撑块207的表面焊接有第一电机208,第一电机208的输出轴通过联轴器固定连接有升降转轴209,升降转轴209的一端贯穿并延伸至水平顶板1的下表面,水平顶板1的表面设置有轴承,轴承的内圈与升降转轴209的表面焊接,升降转轴209的表面焊接有升降螺旋杆2010,升降活动板204的表面开设有升降螺旋孔2011,升降活动板204的表面开设有放空孔2012,升降螺旋孔2011的内壁与放空孔2012的内壁连通,升降螺旋杆2010的俯视图呈弧形状,升降螺旋杆2010的表面与升降螺旋孔2011的内壁螺纹连接,升降螺旋杆2010始终不与放空孔2012接触,升降控制杆203的表面铰接有活动连接杆2013,升降控制杆203的表面开设有弧形活动槽2014,弧形活动槽2014的内壁呈圆弧形状,活动连接杆2013的表面焊接有弧形支撑凸块2015,弧形支撑凸块2015的表面呈弧形状,壳内第一支撑板201的下表面铰接有倾斜推杆2016,倾斜推杆2016远离壳内第一支撑板201的一端与弧形支撑凸块2015的表面滑动连接,壳内第一支撑板201的下表面焊接有弹力片2017,弹力片2017的一端与倾斜推杆2016的表面焊接,弹力片2017位于倾斜推杆2016的左侧,壳内第一支撑板201的下表面焊接有限位块2018,限位块2018的表面呈三角形状,限位块2018位于倾斜推杆2016的右侧,活动连接杆2013的数量为四个,四个活动连接杆2013以升降控制杆203表面的中心为圆心呈圆周分布,活动连接杆2013的表面焊接有弧形勾杆2019,弧形勾杆2019的表面呈弧形状,弧形勾杆2019的表面焊接有托网2020,托网2020的材料包括金属铁,托网2020位于升降控制杆203的正下方,升降控制杆203的表面设置有吸铁石2021,水平顶板1的表面铰接有弧形壳体3,弧形壳体3的表面焊接有倾斜壳体4,弧形壳体3的数量与倾斜壳体4的数量均为两个,两个弧形壳体3和两个倾斜壳体4均以水平顶板1表面的中线为对称线呈对称分布,弧形壳体3的表面开设有支撑口5,支撑口5的内壁滑动连接有弧形支撑板6,弧形壳体3的表面滑动连接有定位板7,弧形支撑板6的表面开设有定位口8,定位口8的内壁与定位板7的表面滑动连接,弧形壳体3的表面开设有滑槽,滑槽的内壁滑动连接有滑块,滑块的表面与定位板7的表面焊接,滑槽的内壁焊接有弹簧,弹簧的一端与滑块的表面焊接,弧形支撑板6的下方设置有网虫吸取机构9,网虫吸取机构9包括侧板901,侧板901的表面与弧形支撑板6的下表面焊接,侧板901的表面焊接有壳内第二支撑板902,壳内第二支撑板902的表面开设有圆形通孔903,圆形通孔903的内壁焊接有轴承,轴承的内圈焊接有圆形空心管904,升降控制杆203位于圆形空心管904的内部,圆形空心管904的表面粘接有毛刷905,壳内第二支撑板902的表面焊接有支撑杆906,支撑杆906的表面焊接有第二电机907,第二电机907的输出轴通过联轴器固定连接有主动转轴908,主动转轴908的表面套接有传动皮带909,圆形空心管904的表面焊接有从动轮9010,传动皮带909的表面与从动轮9010的表面套接,侧板901的表面设置有风机9011,壳内第二支撑板902的表面焊接有收取箱9012,收取箱9012的表面焊接有托杆9013,托杆9013的表面套接有吸风管9014,吸风管9014的一端套接有扩吸斗9015,扩吸斗9015位于圆形空心管904的上方,吸风管9014的另一端贯穿并延伸至收取箱9012的内部,收取箱9012的内壁焊接有挡板9016,收取箱9012的内壁焊接有集虫槽9017,集虫槽9017和吸风管9014均位于挡板9016的左侧,吸风管9014位于集虫槽9017的上方,收取箱9012的表面套接有抽风管9018,风机9011的进风端套接有集风管9019,抽风管9018的一端与集风管9019的表面套接,收取箱9012的内壁设置有滤网9020,滤网9020位于抽风管9018的下方,收取箱9012的表面焊接有托块9021,托块9021位于集风管9019的下方,收取箱9012的表面铰接有箱门,箱门的表面通过扣锁与收取箱9012的表面固定连接,倾斜支撑板的表面焊接有水箱10,水箱10的表面开设有进水口,水箱10的表面套接有水管11,水管11的一端贯穿并延伸至倾斜支撑板的表面,水管11的表面固定安装有压力喷头12,倾斜壳体4的表面设置有移动轮13。

使用时,连接电源,将定位板7插入合适的定位口8中先通过调节弧形壳体3的张合度来调节伸缩托网机构2和网虫吸取机构9的高度,将装置通过移动轮13推行到大叶黄杨绿化带的上方,启动第一电机208和第二电机907和风机9011,第一电机208带动升降转轴209转动,升降转轴209带动升降螺旋杆2010转动,升降螺旋杆2010通过与升降螺旋孔2011作用使得升降活动板204向下压,升降活动板204带动升降控制杆203向下压,升降控制杆203带动活动连接杆2013和弧形勾杆2019向下伸入到大叶黄杨中部,弧形勾杆2019将枝叶拨向四周,升降螺旋杆2010继续转动到放空孔2012一侧,升降螺旋孔2011与升降螺旋杆2010脱离,升降活动板204下方的弹簧会推动升降活动板204上升,升降活动板204带动升降控制杆203上升,倾斜推杆2016会抵住弧形支撑凸块2015,活动连接杆2013会发生倾斜,底部的弧形勾杆2019会将托网2020拉伸展开,然后托网2020在展开的时候会继续上升一段,将周围的蛛网拖出或者粘出大叶黄杨树丛,如果部分活动连接杆2013被大叶黄杨枝叶撑开,蛛网也会粘在托网2020上,当活动连接杆2013和托网2020尚未收拢时,并且靠近网虫吸取机构9,第二电机907带动主动转轴908转动,主动转轴908带动传动皮带909转动,传动皮带909通过从动轮9010带动圆形空心管904转动,圆形空心管904带动毛刷905转动,毛刷905将一些蛛网简单清除,风机9011通过集风管9019抽风,吸风管9014通过扩吸斗9015将虫子和一些蛛网吸入收取箱9012内部的集虫槽9017中,在经过伸缩托网机构2和网虫吸取机构9的清理后,装置继续向前走,被清理的地方,会被从压力喷头12喷出的水再次喷洒清理,当需要分离拆卸装置时,将定位板7滑出定位口8,转动弧形壳体3直到弧形支撑板6完全滑入弧形壳体3内部,将装置分离,从而完成了整个公园道路旁大叶黄杨绿化带蜘蛛网清理机的使用过程。
