技术领域

本发明是一种采用远程抄表技术的智能监控装置，属于智能监控装置领域。

背景技术

远程抄表系统用于实现实时可靠地进行三表(电表、水表、燃气表)数据远程抄收，住宅集中式抄表管理系统可实现小区联网抄录电表、水表、纯水表和煤气表的读数，在小区的管理微机上能进行自动抄录、自动计费、状态查询，能够记录并打印历史数据，提供表数据接口，并在授权情况下进行人工修改、换表和水电气表结算。如果在管理中心添置相应的MODEM或路由器，可以实现外部远程访问。

但现有技术逐户抄表时要耗费很多人力和时间，而且入户抄表很难一次完成，有时只能估计，其安装位置各异，有些表(如电表)集中安装，有些表(如水表)却分散在住户家中；这样就给管理部门的抄表统计工作带来困难。

发明内容

针对现有技术存在的不足，本发明目的是提供一种采用远程抄表技术的智能监控装置，以解决逐户抄表时要耗费很多人力和时间，而且入户抄表很难一次完成，有时只能估计，其安装位置各异，有些表(如电表)集中安装，有些表(如水表)却分散在住户家中；这样就给管理部门的抄表统计工作带来困难的问题。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种采用远程抄表技术的智能监控装置，其结构包括：智能控制器、箱体、固定耳、防潮盖、防护顶棚、可视窗、电表箱，所述智能控制器的外壁焊接固定在箱体内壁的底部，所述固定耳设有四个水平焊接在箱体外壁的左右两侧，所述防潮盖胶连接在箱体右侧顶部的凹槽内部，所述防护顶棚通过螺栓固定在箱体的顶部，所述可视窗水平固定在电表箱前端的凹槽，所述防潮盖的左侧表面安装在电表箱的右侧，所述智能控制器设有锁芯、复位杆、辅助环锁、人像识别镜头、自动翻转架、触碰开关、控制模块，所述锁芯的右侧水平安装在复位杆左侧，所述复位杆顶端的活动销固定在辅助环锁的底端，所述人像识别镜头的主板通过导线与控制模块的内部原件电连接，所述人像识别镜头的外表右下侧与自动翻转架的顶端机械连接，所述触碰开关通过螺栓固定在控制模块外表面的上端。

进一步地，所述锁芯由锁壳、固定螺栓、活动块、卡块、锁座组成，所述锁壳的外螺纹与固定螺栓的内螺纹相互啮合，所述活动块的右侧通过螺栓固定在卡块的中心，所述卡块水平固定在锁座的顶端。

进一步地，所述复位杆由顶块、伸缩杆、弹簧、固定块、活动耳组成，所述顶块的右侧胶连接在伸缩杆的左端，所述伸缩杆的外螺纹与活动耳左侧凹槽的内螺纹间隙配合，所述伸缩杆垂直贯穿弹簧的中心，所述固定块通过螺栓固定在智能控制器内壁的下端，所述顶块的左侧与锁芯的右端活动连接。

进一步地，所述辅助环锁由伸缩杆、滑道、辅助臂、摆臂、卡环、环道、固定底座、勾块组成，所述伸缩杆垂直贯穿滑道内壁轨道的中心，所述滑道通过螺栓固定在锁芯的上端，所述辅助臂的顶端与摆臂底端的插销活动连接，所述摆臂的上端固定在卡环右侧，所述卡环的外壁与环道的内壁间隙配合，所述底座垂直安装在勾块下端的左侧，所述环道通过螺钉固定在底座的内部。

进一步地，所述人像识别镜头由镜头模组、LED补光灯、处理器、活动底座、启动按键组成，所述镜头模组的外壁安设在LED补光灯的中心，所述LED补光灯通过螺钉安装在处理器外壁的左侧，所述处理器外壁的中心与活动底座的固定器活动连接，所述启动按键胶连接在活动底座右侧凹槽的内部，所述启动按键通过导线与处理器的内部原件电连接。

进一步地，所述自动翻转架由三角臂、限位环、限位卡销、底座、角钢组成，所述三角臂的中心的螺纹与限位环的内螺纹相互啮合，所述限位环水平固定在限位卡销的底端，所述限位卡销垂直焊接在底座的上端，所述底座通过螺栓固定在角钢的上端，所述限位环的中心与底座上端的开孔活动连接。

进一步地，所述触碰开关由折叠臂、力臂、L杆、调整头、辅助杆、支撑座组成，所述折叠臂的右侧与力臂左侧的开孔活动连接，所述力臂的右侧与L杆的顶部活动连接，所述调整头垂直贯穿L杆右侧的开孔，所述辅助杆安设在力臂右侧的底端，所述支撑座通过螺栓固定在控制模块外壳的顶部。

进一步地，所述控制模块由触碰杆、触点、外壳、主控模块、控制端子组成，所述触碰杆垂直安装在触点的上端，所述触点通过螺栓固定在外壳上端的凹槽，所述主控模块水平安设在外壳内壁的底端，所述触点水平安装在主控模块的上端，所述控制端子通过导线与电表箱的内部电表电连接。

有益效果

本发明提供一种采用远程抄表技术的智能监控装置，智能控制器关闭的时候，锁芯的卡块会将固定在箱体的锁座扣住，进行锁定，顶部的辅助环锁跟锁芯的卡扣相连接，于是在智能控制器箱门关闭的时候伸缩杆上顶，在滑道的帮助下能够防止伸缩杆卡死，伸缩杆上顶的时候会将卡环沿着换到向上运动，扣住勾块完成双重锁定，以避免有人而已撬开，锁芯右侧的复位杆也会将触碰开关右顶使其将报警用的触点保持闭合，一旦智能控制器被打开后，复位杆复位触碰开关使触点分离，内部警示电路导通，顶部的人像识别镜头在地洞翻转架的三角臂的作用力下镜头模组下调进行人像识别，一旦识别成功报警解除，识别失败发送信号给远程主机，使管理人员进行远程监控，电表箱内部的电表通过控制端子进行对主控模块的数据传递，改进后的采用远程抄表技术的智能监控装置能够快速进行远程抄表，且内部的放破坏较高，不容易遭受破坏，以及发生偷电现象。

本发明的智能控制器能够进行电表数据的远程传输，且能够保证内部系统的安全，实现了改进后的采用远程抄表技术的智能监控装置能够快速进行远程抄表，且内部的放破坏较高，不容易遭受破坏，以及发生偷电现象。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

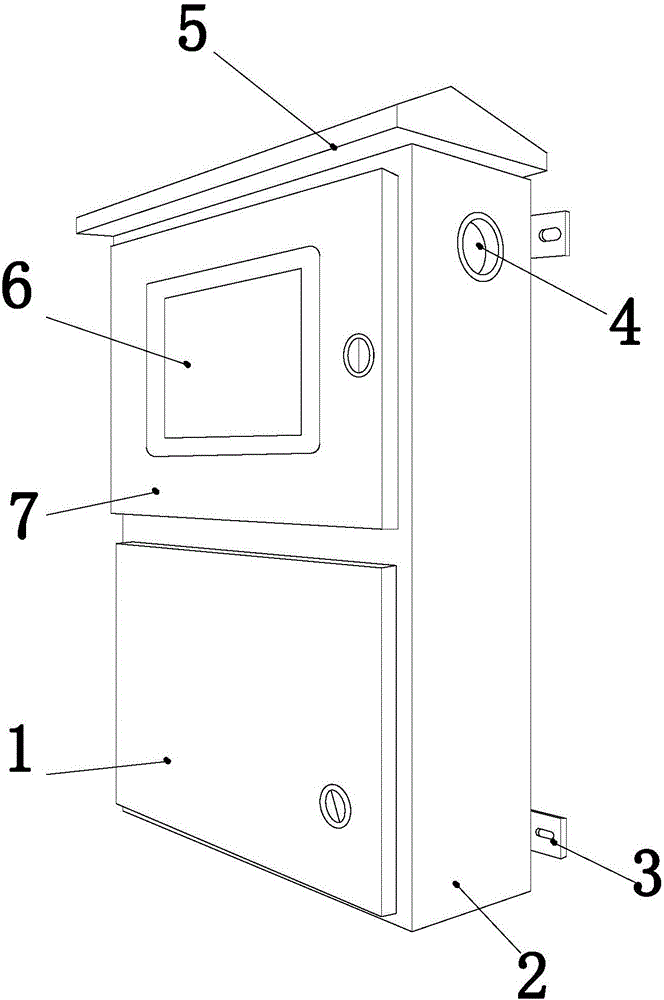

图1为本发明一种采用远程抄表技术的智能监控装置的外观结构示意图。

图2为本发明一种采用远程抄表技术的智能监控装置的内部结构示意图。

图3为本发明一种采用远程抄表技术的智能监控装置的内部详细结构示意图。

图4为本发明一种采用远程抄表技术的智能监控装置的传动后结构示意图。

图5为本发明的图4的A结构示意图。

图中：智能控制器-1、箱体-2、固定耳-3、防潮盖-4、防护顶棚-5、可视窗-6、电表箱-7、锁芯-101、复位杆-102、辅助环锁-103、人像识别镜头-104、自动翻转架-105、触碰开关-106、控制模块-107、锁壳-1011、固定螺栓-1012、活动块-1013、卡块-1014、锁座-1015、顶块-1021、伸缩杆-1022、弹簧-1023、固定块-1024、活动耳-1025、伸缩杆-1031、滑道-1032、辅助臂-1035、摆臂-1034、卡环-1035、环道-1036、固定底座-1037、勾块-1038、镜头模组-1041、LED补光灯-1042、处理器-1043、活动底座-1044、启动按键-1045、三角臂-1051、限位环-1052、限位卡销-1053、底座-1054、角钢-1055、折叠臂-1061、力臂-1062、L杆-1063、调整头-1064、辅助杆-1065、支撑座-1066、触碰杆-1071、触点-1072、外壳-1073、主控模块-1074、控制端子-1075。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1-图5，本发明提供一种采用远程抄表技术的智能监控装置：其结构包括：智能控制器1、箱体2、固定耳3、防潮盖4、防护顶棚5、可视窗6、电表箱7，所述智能控制器1的外壁焊接固定在箱体2内壁的底部，所述固定耳3设有四个水平焊接在箱体2外壁的左右两侧，所述防潮盖4胶连接在箱体2右侧顶部的凹槽内部，所述防护顶棚5通过螺栓固定在箱体2的顶部，所述可视窗6水平固定在电表箱7前端的凹槽，所述防潮盖4的左侧表面安装在电表箱7的右侧，所述智能控制器1设有锁芯101、复位杆102、辅助环锁103、人像识别镜头104、自动翻转架105、触碰开关106、控制模块107，所述锁芯101的右侧水平安装在复位杆102左侧，所述复位杆102顶端的活动销固定在辅助环锁103的底端，所述人像识别镜头104的主板通过导线与控制模块107的内部原件电连接，所述人像识别镜头104的外表右下侧与自动翻转架105的顶端机械连接，所述触碰开关106通过螺栓固定在控制模块107外表面的上端，所述锁芯101由锁壳1011、固定螺栓1012、活动块1013、卡块1014、锁座1015组成，所述锁壳1011的外螺纹与固定螺栓1012的内螺纹相互啮合，所述活动块1013的右侧通过螺栓固定在卡块1014的中心，所述卡块1014水平固定在锁座1015的顶端，所述复位杆102由顶块1021、伸缩杆1022、弹簧1023、固定块1024、活动耳1025组成，所述顶块1021的右侧胶连接在伸缩杆1022的左端，所述伸缩杆1022的外螺纹与活动耳1025左侧凹槽的内螺纹间隙配合，所述伸缩杆1022垂直贯穿弹簧1023的中心，所述固定块1024通过螺栓固定在智能控制器1内壁的下端，所述顶块1021的左侧与锁芯101的右端活动连接，所述辅助环锁103由伸缩杆1031、滑道1032、辅助臂1035、摆臂1034、卡环1035、环道1036、固定底座1037、勾块1038组成，所述伸缩杆1031垂直贯穿滑道1032内壁轨道的中心，所述滑道1032通过螺栓固定在锁芯101的上端，所述辅助臂1035的顶端与摆臂1034底端的插销活动连接，所述摆臂1034的上端固定在卡环1035右侧，所述卡环1035的外壁与环道1036的内壁间隙配合，所述底座1037垂直安装在勾块1038下端的左侧，所述环道1036通过螺钉固定在底座1037的内部，所述人像识别镜头104由镜头模组1041、LED补光灯1042、处理器1043、活动底座1044、启动按键1045组成，所述镜头模组1041的外壁安设在LED补光灯1042的中心，所述LED补光灯1042通过螺钉安装在处理器1043外壁的左侧，所述处理器1043外壁的中心与活动底座1044的固定器活动连接，所述启动按键1045胶连接在活动底座1044右侧凹槽的内部，所述启动按键1045通过导线与处理器1043的内部原件电连接，所述自动翻转架105由三角臂1051、限位环1052、限位卡销1053、底座1054、角钢1055组成，所述三角臂1051的中心的螺纹与限位环1052的内螺纹相互啮合，所述限位环1052水平固定在限位卡销1053的底端，所述限位卡销1053垂直焊接在底座1054的上端，所述底座1054通过螺栓固定在角钢1055的上端，所述限位环1052的中心与底座1054上端的开孔活动连接，所述触碰开关106由折叠臂1061、力臂1062、L杆1063、调整头1064、辅助杆1065、支撑座1066组成，所述折叠臂1061的右侧与力臂1062左侧的开孔活动连接，所述力臂1062的右侧与L杆1063的顶部活动连接，所述调整头1064垂直贯穿L杆1063右侧的开孔，所述辅助杆1065安设在力臂1062右侧的底端，所述支撑座1066通过螺栓固定在控制模块107外壳的顶部，所述控制模块107由触碰杆1071、触点1072、外壳1073、主控模块1074、控制端子1075组成，所述触碰杆1071垂直安装在触点1072的上端，所述触点1072通过螺栓固定在外壳1073上端的凹槽，所述主控模块1074水平安设在外壳1073内壁的底端，所述触点1072水平安装在主控模块1074的上端，所述控制端子1075通过导线与电表箱7的内部电表电连接。

智能控制器1关闭的时候，锁芯101的卡块1014会将固定在箱体2的锁座1015扣住，进行锁定，顶部的辅助环锁103跟锁芯101的卡扣1014相连接，于是在智能控制器1箱门关闭的时候伸缩杆1031上顶，在滑道1032的帮助下能够防止伸缩杆1031卡死，伸缩杆1031上顶的时候会将卡环1035沿着换到1036向上运动，扣住勾块1038完成双重锁定，以避免有人而已撬开，锁芯101右侧的复位杆102也会将触碰开关106右顶使其将报警用的触点1072保持闭合，一旦智能控制器1被打开后，复位杆102复位触碰开关106使触点1072分离，内部警示电路导通，顶部的人像识别镜头104在地洞翻转架105的三角臂1061的作用力下镜头模组1041下调进行人像识别，一旦识别成功报警解除，识别失败发送信号给远程主机，使管理人员进行远程监控，电表箱7内部的电表通过控制端子1075进行对主控模块1074的数据传递，改进后的采用远程抄表技术的智能监控装置能够快速进行远程抄表，且内部的放破坏较高，不容易遭受破坏，以及发生偷电现象。

本发明所述的LED补光灯1042它是半导体二极管的一种，可以把电能转化成光能，发光二极管与普通二极LED芯片的发光管一样是由一个PN结组成，也具有单向导电性，当给发光二极管加上正向电压后，从P区注入到N区的空穴和由N区注入到P区的电子，在PN结附近数微米内分别与N区的电子和P区的空穴复合，产生自发辐射的荧光。不同的半导体材料中电子和空穴所处的能量状态不同。当电子和空穴复合时释放出的能量多少不同，释放出的能量越多，则发出的光的波长越短。

其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，本发明解决的问题是逐户抄表时要耗费很多人力和时间，而且入户抄表很难一次完成，有时只能估计，其安装位置各异，有些表(如电表)集中安装，有些表(如水表)却分散在住户家中；这样就给管理部门的抄表统计工作带来困难，本发明通过上述部件的互相组合，可以达到改进后的采用远程抄表技术的智能监控装置能够快速进行远程抄表，且内部的放破坏较高，不容易遭受破坏，以及发生偷电现象。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
