技术领域

本发明涉及植物销售技术领域，具体为一种富贵竹养殖箱。

背景技术

富贵竹可以长期摆放在室内观叶，不需要特别养护，只要有足够的水分，就能旺盛生长。水培时，将富贵竹茎秆切成20厘米以上的小段作为插穗插在水中，只要插穗的1/3能浸在水中就可生根成活。

目前富贵竹在售卖的过程中，富贵竹不会受到比较仔细的看护，只能将富贵竹的插穗浸在水中，但是插穗在进行生根之后，富贵竹在生长周期中吸收的水分是不同的，不能控制富贵竹的吸水量就不能保证富贵竹很好的发展。

申请人在发明本专利时，经过检索，发现中国专利公开了“一种富贵竹养殖装置”，其申请号为“2016206623585”该专利主要公开了一种富贵竹的养殖装置，但是在养殖的过程中，不能根据富贵竹的生长进行调节养殖的状态，使得会影响到富贵竹的养殖效果。

发明内容

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种富贵竹养殖箱，解决了以上背景技术中提到的问题。

(二)技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种富贵竹养殖箱，包括箱体，所述箱体的顶部为开口，且箱体内壁的底部等间隔连接有导管，所述导管内腔的底部设置有气压伸缩管，所述气压伸缩管包括粗管和细管，所述气压伸缩管的一侧连通有通气管，所述通气管远离气压伸缩管的一端贯穿导管并延伸至导管的外侧，所述气压伸缩管的顶部固定连接有活塞，所述活塞的外侧与导管的内壁滑动连接，所述活塞的顶部固定连接有支撑杆，所述箱体内壁的底部等间隔设置有气囊组，所述气囊组包括若干空气囊和充气管，相邻的两个空气囊之间连通有支管，所述箱体的内侧设置有软胶挡垫，且软胶挡垫的外侧与箱体的内壁固定连接，所述气囊组外侧的顶部与软胶挡垫的表面固定连接，所述软胶挡垫的表面等间隔贯穿连接有活动管，所述活动管的内侧套设在导管的外侧，所述箱体的顶部设置有放置板，所述放置板底部两侧的正面与背面均连接有承接杆，所述承接杆远离放置板的一端与支撑杆一侧的顶部固定连接，所述放置板顶部的表面等间隔开设有圆槽A，所述圆槽A内壁底部的中部开设有圆槽B，所述圆槽B的底部与放置板底部的表面相连通，所述放置板位于圆槽A顶部的表面等间隔固定连接有养殖筒。

优选的，所述养殖筒为轻质泡沫筒，且养殖筒分布在放置板顶部的外侧。

优选的，所述放置板为泡沫板，且放置板成长方形分布。

优选的，所述放置板的外侧等间隔连接有挡条，且两根挡条的长度之和加上放置板的长度小于箱体开口的长度，两根挡条的长度之和加上放置板的宽度小于箱体开口的宽度。

优选的，所述空气囊的底部与箱体内壁的底部固定连接，且空气囊呈椭圆形分布。

优选的，所述箱体的底部等间隔连接有支撑脚。

优选的，所述充气管贯穿设置在箱体的底部，且充气管的顶部与支管的底部相连通，充气管的底部螺纹连接有封盖。

工作原理：使用时，将养殖的水分倒在箱体内，将富贵竹的插穗插在养殖筒内，富贵竹的底部依次穿过圆槽A和圆槽B，让那个富贵竹的底部与箱体内的水分进行接触，富贵竹吸收箱体内的水分，富贵竹在进行不断的生长时，放置板上的重量不断增加，支撑杆的受力强度不断增加，放置板在进行增加重量时，支撑板通过活塞挤压气压伸缩管，气压伸缩管在受到挤压时，气压伸缩管内的空气通过通气管挤入到气囊组内，气囊组在通过气压伸缩管在进行充气时，气囊组上的空气囊进行膨胀，空气囊在进行膨胀时，带动连接在空气囊上的软胶挡垫进行上升，从而让软胶挡垫上的水分进行上升，从而让富贵竹进行满足不同的吸收水量。

(三)有益效果

本发明提供了一种富贵竹养殖箱。具备以下有益效果：

1、该富贵竹养殖箱，通过气囊组和气压伸缩管的配合使用，使得养殖富贵竹的水分倒在箱体内，水分自身的重量能够通过软胶挡垫挤压气囊组，气囊组内的空气能够通过气压伸缩管带动养殖富贵竹的放置板进行升降，从而让富贵竹在进行生长的过程中，随着富贵竹的生长，富贵竹带动放置板的重量不断加重，放置板在挤压气压伸缩管时，气囊组能够进行膨胀，从而让水分能够进行上升，从而让富贵竹能够根据自身的生长来控制吸收的水分。

2、该富贵竹养殖箱，通过气囊组的使用，使得箱体内在加入水分时，随着加入的水量的不同，气囊组在在受到的挤压力度会不同，从而让放置板在放置时的位置能够进行改变，从而保证富贵竹的水分量不会根绝加入的水分进行改变，从而能够保证富贵竹的生长。

3、该富贵竹养殖箱，通过气压伸缩管的使用，使得气压伸缩管在根据放置板上富贵竹的伸张，气压伸缩管受到的压力会不断的进行改变，同时气压伸缩管在进行伸缩时，气压伸缩管能够对放置板起到支撑的作用。

4、该富贵竹养殖箱，通过放置板的使用，使得放置板在使用时能够将富贵竹插在放置板上进行养殖，同时，通过放置板能够控制富贵竹在箱体内吸收水分的高度，从而方便对富贵竹进行养殖。

5、该富贵竹养殖箱，通过挡条的使用，使得挡条在使用的过程中，挡条能够对养殖的富贵竹起到防护的作用，降低对富贵竹撞击时的损伤，同时挡条能够对箱体的开口起到遮掩的作用，降低杂物能够掉落到箱体内。

附图说明

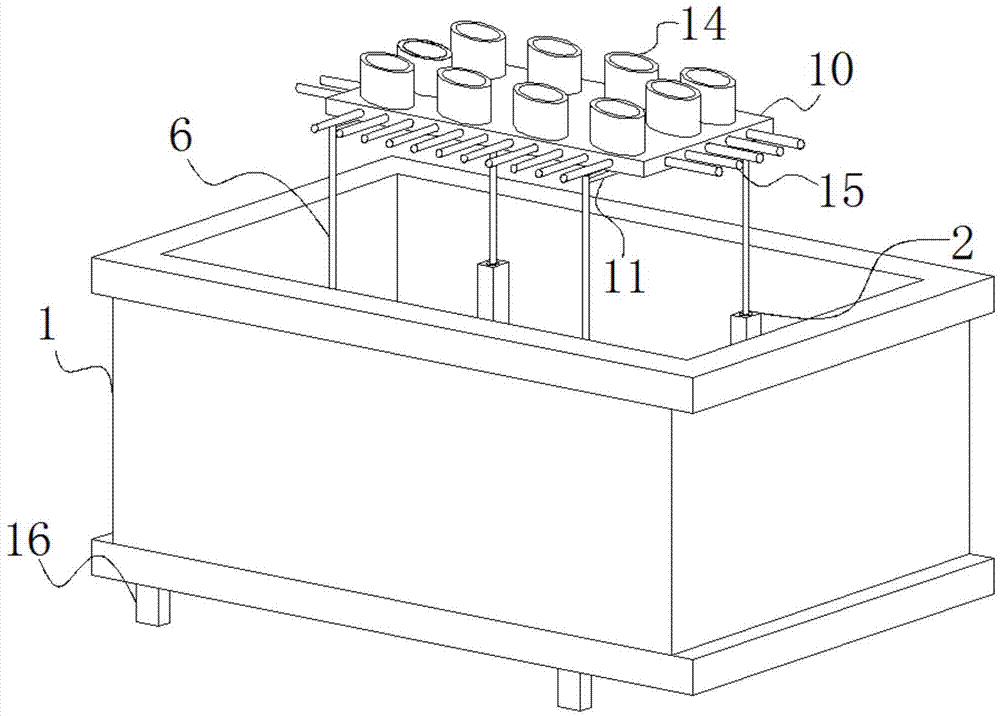

图1为本发明结构俯视示意图；

图2为本发明箱体的剖视图；

图3为本发明放置板的示意图；

图4为本发明软胶挡垫的示意图。

其中，1箱体、2导管、3气压伸缩管、301粗管、302细管、4通气管、5活塞、6支撑杆、7气囊组、701空气囊、702支管、703充气管、8软胶挡垫、9活动管、10放置板、11承接杆、12圆槽A、13圆槽B、14养殖筒、15挡条、16支撑脚。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1-4所示，本发明实施例提供一种富贵竹养殖箱，包括箱体1，箱体1的顶部为开口，箱体1的底部等间隔连接有支撑脚16，且箱体1内壁的底部等间隔连接有导管2，导管2内腔的底部设置有气压伸缩管3，气压伸缩管3包括粗管301和细管302，气压伸缩管3的一侧连通有通气管4，通气管4远离气压伸缩管3的一端贯穿导管2并延伸至导管2的外侧，气压伸缩管3的顶部固定连接有活塞5，活塞5的外侧与导管2的内壁滑动连接，活塞5的顶部固定连接有支撑杆6，箱体1内壁的底部等间隔设置有气囊组7，气囊组7包括若干空气囊701和充气管703，空气囊701的底部与箱体1内壁的底部固定连接，且空气囊701呈椭圆形分布，充气管703贯穿设置在箱体1的底部，且充气管703的顶部与支管702的底部相连通，充气管703的底部螺纹连接有封盖，相邻的两个空气囊701之间连通有支管702，箱体1的内侧设置有软胶挡垫8，且软胶挡垫8的外侧与箱体1的内壁固定连接，气囊组7外侧的顶部与软胶挡垫8的表面固定连接，软胶挡垫8的表面等间隔贯穿连接有活动管9，活动管9的内侧套设在导管2的外侧，箱体1的顶部设置有放置板10，放置板10为泡沫板，且放置板10成长方形分布，放置板10的外侧等间隔连接有挡条15，且两根挡条15的长度之和加上放置板10的长度小于箱体1开口的长度，两根挡条15的长度之和加上放置板10的宽度小于箱体1开口的宽度，放置板10底部两侧的正面与背面均连接有承接杆11，承接杆11远离放置板10的一端与支撑杆6一侧的顶部固定连接，放置板10顶部的表面等间隔开设有圆槽A12，圆槽A12内壁底部的中部开设有圆槽B13，圆槽B13的底部与放置板10底部的表面相连通，放置板10位于圆槽A12顶部的表面等间隔固定连接有养殖筒14，养殖筒14为轻质泡沫筒，且养殖筒14分布在放置板10顶部的外侧。

使用时，将养殖的水分倒在箱体1内，将富贵竹的插穗插在养殖筒内，富贵竹的底部依次穿过圆槽A12和圆槽B13，让那个富贵竹的底部与箱体1内的水分进行接触，富贵竹吸收箱体1内的水分，富贵竹在进行不断的生长时，放置板10上的重量不断增加，支撑杆6的受力强度不断增加，放置板10在进行增加重量时，支撑板10通过活塞5挤压气压伸缩管3，气压伸缩管3在受到挤压时，气压伸缩管3内的空气通过通气管4挤入到气囊组7内，气囊组7在通过气压伸缩管3在进行充气时，气囊组7上的空气囊701进行膨胀，空气囊701在进行膨胀时，带动连接在空气囊701上的软胶挡垫8进行上升，从而让软胶挡垫8上的水分进行上升，从而让富贵竹进行满足不同的吸收水量。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
