技术领域

本实用新型涉及污水处理技术领域，具体为一种便于维修的污水处理装置。

背景技术

污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，按污水来源分类，污水处理一般分为生产污水处理和生活污水处理，生产污水包括工业污水、农业污水和医疗污水等。

在污水处理过程中，人们大多会通过污水处理装置对污水进行净化处理，而目前一般使用的污水处理装置大多结构较为固定，当污水处理装置内部出现故障时，非常不方便对污水处理装置的内部进行检修，从而降低了人们的检修效率，无法满足人们现在的使用需求。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种便于维修的污水处理装置，具备方便检修等优点，解决了一般污水处理装置不方便检修的问题。

(二)技术方案

为实现上述该便于维修的污水处理装置方便检修的目的，本实用新型提供如下技术方案：一种便于维修的污水处理装置，包括污水处理装置外壳，所述污水处理装置外壳的底部固定连接有支撑腿，所述污水处理装置外壳的内底壁固定连接有插块，所述污水处理装置外壳的正面活动连接有连接板，所述连接板的一侧固定连接有活动杆，所述活动杆的一端固定连接有插销，所述连接板的底部开设有凹槽，所述污水处理装置外壳的一侧固定连接有卡块，所述污水处理装置外壳的一侧固定连接有连接柱，所述连接柱的一端活动连接有套筒，所述套筒的内壁活动连接有转轴，所述套筒的外壁固定连接有第二挡板，所述污水处理装置外壳的另一侧固定连接有第一挡板，所述污水处理装置外壳的一侧固定连接有连接块，所述连接块的底部固定连接有连接链，所述连接链的底部固定连接有挂钩。

优选的，所述挂钩和插销的形状大小均相互匹配，且连接链通过挂钩与插销活动连接。

优选的，所述污水处理装置外壳的外壁开设有滑槽，所述活动杆的背面设置有滑块，且滑块和滑槽的形状大小均相互匹配，且活动杆通过滑块和滑槽与污水处理装置外壳滑动连接。

优选的，所述连接板的底部固定连接有密封条，且密封条为橡胶密封条。

优选的，所述卡块的顶部开设有通孔，且通孔和插销的形状大小均相互匹配，且活动杆通过通孔和插销与卡块卡合连接。

优选的，所述第二挡板的底部固定连接有凸块，所述第一挡板的底部开设有连接槽，且连接槽和凸块的形状大小均相互匹配，且第二挡板通过连接槽和凸块与第一挡板卡合连接。

优选的，所述插块和凹槽的形状大小均相互匹配，所述连接板污水处理装置外壳(1)通过插块和凹槽卡合连接。

(三)有益效果

与现有技术相比，本实用新型提供了一种便于维修的污水处理装置，具备以下有益效果：

1、该便于维修的污水处理装置，通过支撑腿、污水处理装置外壳、活动杆、滑槽、凹槽、插块、连接板、插销和卡块的相互配合使用，达到了污水处理装置方便维修的目的，解决了一般污水处理装置不方便维修的问题，能够快速有效的对污水处理装置进行维修，提高维修效率，进一步的满足了人们的使用需求。

2、该便于维修的污水处理装置，通过设置的套筒、转轴、第一挡板和第二挡板，能够在连接板滑到污水处理装置顶部时对连接板进行支撑，从而避免工作人员在进行维修工作时连接板出现下滑的现象，使人们在使用时更加的省心。

3、该便于维修的污水处理装置，通过设置的连接板和密封条，能够在连接板和污水处理装置外壳进行连接时，连接的更加固定，增强污水处理装置的密封性。

附图说明

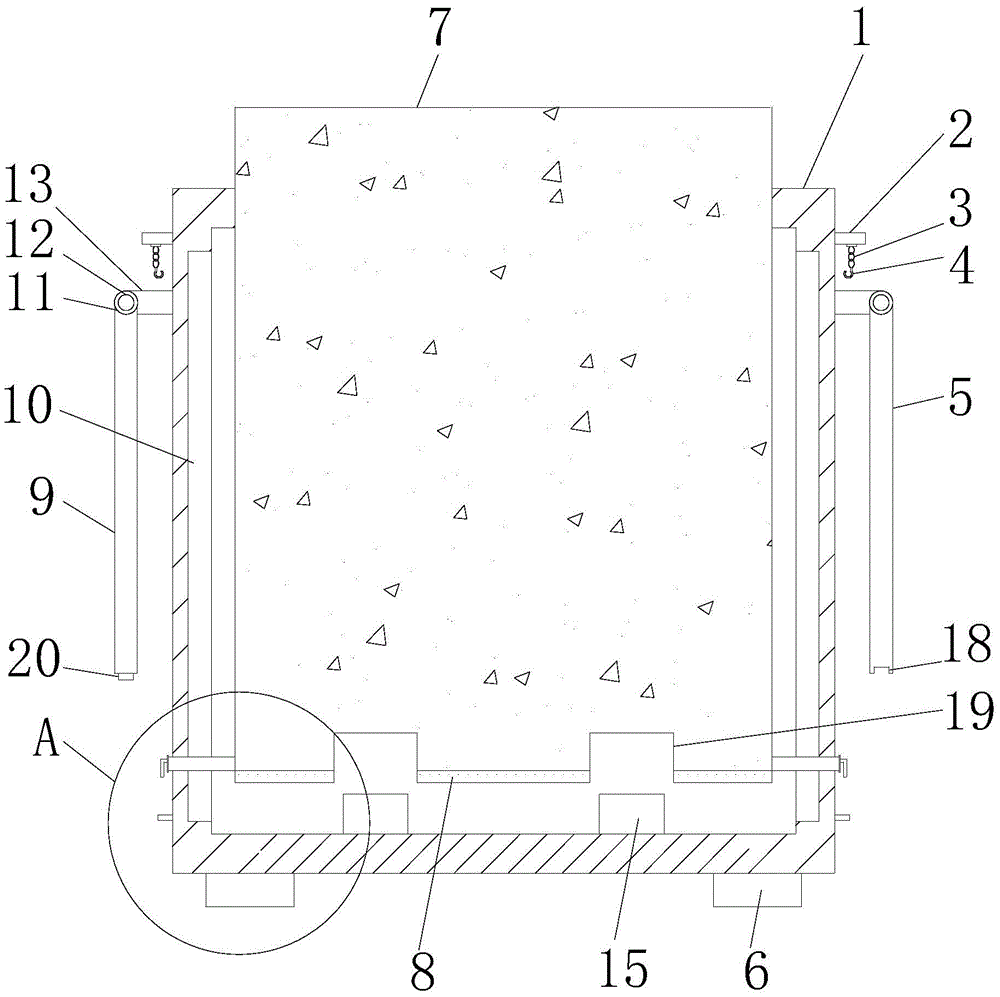

图1为本实用新型结构示意图；

图2为本实用新型第一挡板和第二挡板连接结构示意图；

图3为本实用新型图1中A处放大结构示意图；

图4为本实用新型图2中B处放大结构示意图。

图中：1、污水处理装置外壳；2、连接块；3、连接链；4、挂钩；5、第一挡板；6、支撑腿；7、连接板；8、密封条；9、第二挡板；10、滑槽；11、套筒；12、转轴；13、连接柱；14、卡块；15、插块；16、活动杆；17、插销；18、连接槽；19、凹槽；20、凸块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，一种便于维修的污水处理装置，包括污水处理装置外壳1，污水处理装置外壳1的底部固定连接有支撑腿6，污水处理装置外壳1的内底壁固定连接有插块15，污水处理装置外壳1的正面活动连接有连接板7，连接板7的底部固定连接有密封条8，且密封条8为橡胶密封条，橡胶是指具有可逆形变的高弹性聚合物材料，在室温下富有弹性，在很小的外力作用下能产生较大形变，除去外力后能恢复原状，通过设置的连接板7和密封条8，能够在连接板7和污水处理装置外壳1进行连接时，连接的更加固定，增强污水处理装置的密封性，连接板7的一侧固定连接有活动杆16，污水处理装置外壳1的外壁开设有滑槽10，活动杆16的背面设置有滑块，且滑块和滑槽10的形状大小均相互匹配，且活动杆16通过滑块和滑槽10与污水处理装置外壳1滑动连接，通过设置滑槽10和滑块，方便对活动杆16进行滑动，从而通过活动杆16带动连接板7的滑动，方便人们对污水处理装置进行检修，活动杆16的一端固定连接有插销17，连接板7的底部开设有凹槽19，插块15和凹槽19的形状大小均相互匹配，连接板7污水处理装置外壳1通过插块15和凹槽19卡合连接，通过设置插块15和凹槽19，方便对连接板7和污水处理装置外壳1进行卡合连接，污水处理装置外壳1的一侧固定连接有卡块14，卡块14的顶部开设有通孔，且通孔和插销17的形状大小均相互匹配，且活动杆16通过通孔和插销17与卡块14卡合连接，通过设置通孔，能够在连接板7与污水处理装置外壳1进行卡合连接之后，将插销17插入通孔中，随连接板7与污水处理装置外壳1之间进行固定，同时也方便在需要维修时将插销17从通孔中脱离，滑动连接板7，开设检修检修工作，通过支撑腿6、污水处理装置外壳1、活动杆16、滑槽10、凹槽19、插块15、连接板7、插销17和卡块14的相互配合使用，达到了污水处理装置方便维修的目的，解决了一般污水处理装置不方便维修的问题，能够快速有效的对污水处理装置进行维修，提高维修效率，进一步的满足了人们的使用需求，污水处理装置外壳1的一侧固定连接有连接柱13，连接柱13的一端活动连接有套筒11，套筒11的内壁活动连接有转轴12，套筒11的外壁固定连接有第二挡板9，污水处理装置外壳1的另一侧固定连接有第一挡板5，第二挡板9的底部固定连接有凸块20，第一挡板5的底部开设有连接槽18，且连接槽18和凸块20的形状大小均相互匹配，且第二挡板9通过连接槽18和凸块20与第一挡板5卡合连接，通过设置的连接槽18和凸块20，能够方便对第一挡板5和第二挡板9进行连接，从而对连接板7起到一个固定支撑的作用，通过设置的套筒11、转轴12、第一挡板5和第二挡板9，能够在连接板7滑到污水处理装置顶部时对连接板7进行支撑，从而避免工作人员在进行维修工作时连接板7出现下滑的现象，使人们在使用时更加的省心，污水处理装置外壳1的一侧固定连接有连接块2，连接块2的底部固定连接有连接链3，连接链3的底部固定连接有挂钩4，挂钩4和插销17的形状大小均相互匹配，且连接链3通过挂钩4与插销17活动连接，通过设置挂钩4方便在将连接板7滑动到污水处理装置外壳1的顶部时，通过挂钩4挂住插销17，从而对连接板7的位置进行固定，方便人们进行检修工作。

在使用时，通过滑槽10滑动活动杆16，从而带动连接板7的滑动，将连接板7滑动到污水处理装置外壳1顶部时，将插销17与挂钩4进行连接，从而固定住连接板7的位置，再通过转动转轴12，将第一挡板5和第二挡板9转动到污水处理装置外壳1的正面，通过凸块20将第一挡板5和第二挡板9进行连接固定，通过第一挡板5和第二挡板9对连接板7进行支撑固定，从而完成工作。

综上所述，该便于维修的污水处理装置，达到了方便维修的目的，解决了一般污水处理装置不方便维修的问题，能够快速有效的对污水处理装置进行维修，提高维修效率，进一步的满足了人们的使用需求。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
