技术领域

本实用新型涉及一种收集箱，尤其涉及一种废电池用环保收集箱。

背景技术

电池在电量用尽后，必须集中起来处理，否则若直接仍在环境里，电池会直接腐蚀电池的外壳，形成孔洞后电解液会流出来污染环境，尤其是很多电池里还具有镉金属，镉金属被称为“污染之王”，对环境的影响特别大，甚至在几年以后都无法完全分解掉。现有的废电池回收没有专门的收集箱，人们一般把废电池投入到垃圾箱中，工人将垃圾收集起来后就直接拿去掩埋在土里或者焚毁，从而导致废电池没有收集起来，因此亟需研发一种能专门收集废电池的废电池用环保收集箱。

实用新型内容

本实用新型为了克服现有的废电池回收没有专门的收集箱，人们一般把废电池投入到垃圾箱中，工人将垃圾收集起来后就直接拿去掩埋在土里或者焚毁，从而导致废电池没有收集起来的缺点，本实用新型要解决的技术问题是提供一种能专门收集废电池的废电池用环保收集箱。

本实用新型由以下具体技术手段所达成：

一种废电池用环保收集箱，包括有安装箱、移动机构、第一固定机构、支撑杆、盖板、放置机构、收集框、第二固定机构、合页、第一挡板、透明板、宣传板和标志板；移动机构固接于安装箱内底部，多个收集框固接于移动机构的输出端，收集框两侧均固接有第二固定机构；放置机构固接于安装箱顶部，且位于收集框上方；第一挡板一侧通过合页与安装箱铰接；第一固定机构固接于安装箱远离第一挡板的一侧，且第一固定机构的输出端与第一挡板插装配合；用于书写废电池型号的标志板固接于第一挡板；用于宣传废电池危害的宣传板固接于第一挡板，且位于标志板下方；透明板固接于第一挡板，且位于宣传板下方；支撑杆沿竖直方向固接于安装箱顶部，盖板固接于支撑杆顶部。

进一步的，移动机构包括有第一滑块、拉环、第一滑轨和蝶形螺栓；第一滑块固接于安装箱内底部，第一滑轨与第一滑块滑动连接，收集框固接于第一滑轨顶部，拉环固接于第一滑轨，安装箱远离第一挡板的一侧开设有螺纹孔；蝶形螺栓与螺纹孔螺接，且蝶形螺栓与第一滑轨相配合。

进一步的，第一固定机构包括有固定块、摆动杆、连接杆和第一弹性件；第一挡板上开设有固定槽，连接杆固接于安装箱远离第一挡板的一侧；摆动杆与连接杆铰接，且摆动杆通过第一弹性件与安装箱连接；固定块固接于摆动杆一端，且固定块与固定槽插装配合。

进一步的，放置机构包括有第二挡板和第二弹性件；安装箱顶部开设有通孔，且通孔位于收集框上方；第二挡板一端与安装箱铰接，且第二挡板与通孔相配合；第二挡板通过第二弹性件与安装箱连接。

进一步的，第二固定机构包括有第三弹性件、固定板、拉板、L型固定杆、第二滑轨和第二滑块；固定板、第二滑轨均固接于收集框一侧，且固定板位于第二滑轨下方；第二滑块与第二滑轨滑动连接，且第二滑块通过第三弹性件与固定板连接；拉板固接于第二滑块远离第二滑轨的一侧，L型固定杆固接于第二滑块顶部。

进一步的，该废电池用环保收集箱还包括有海绵垫、LED灯和布袋；海绵垫固接于收集框内顶部，LED灯固接于盖板底部，用于盛放收集袋的布袋固接于第一挡板。

与现有技术相比，本实用新型具有如下有益效果：

本实用新型达到对电池进行分类收集，防止电池随意丢弃造成环境污染的效果，通过第一固定机构固定第一挡板，使得第一挡板能将安装箱密封，从而防止安装箱内的收集框滑出，同时也防止灰尘、水渍等进入到安装箱内，通过移动机构取出收集框中的废电池，避免了收集框中的废电池满出导致无法继续收集，同时也使得工作人员能更轻松的取出安装箱内废电池，通过放置机构使得废电池能准确的落入到收集框中，同时也进一步的防止灰尘、水渍等进入到安装箱内，通过第二固定机构固定、松开收集袋，避免了因收集框中的收集袋滑到收集框内导致废电池无法落入到收集袋中。

附图说明

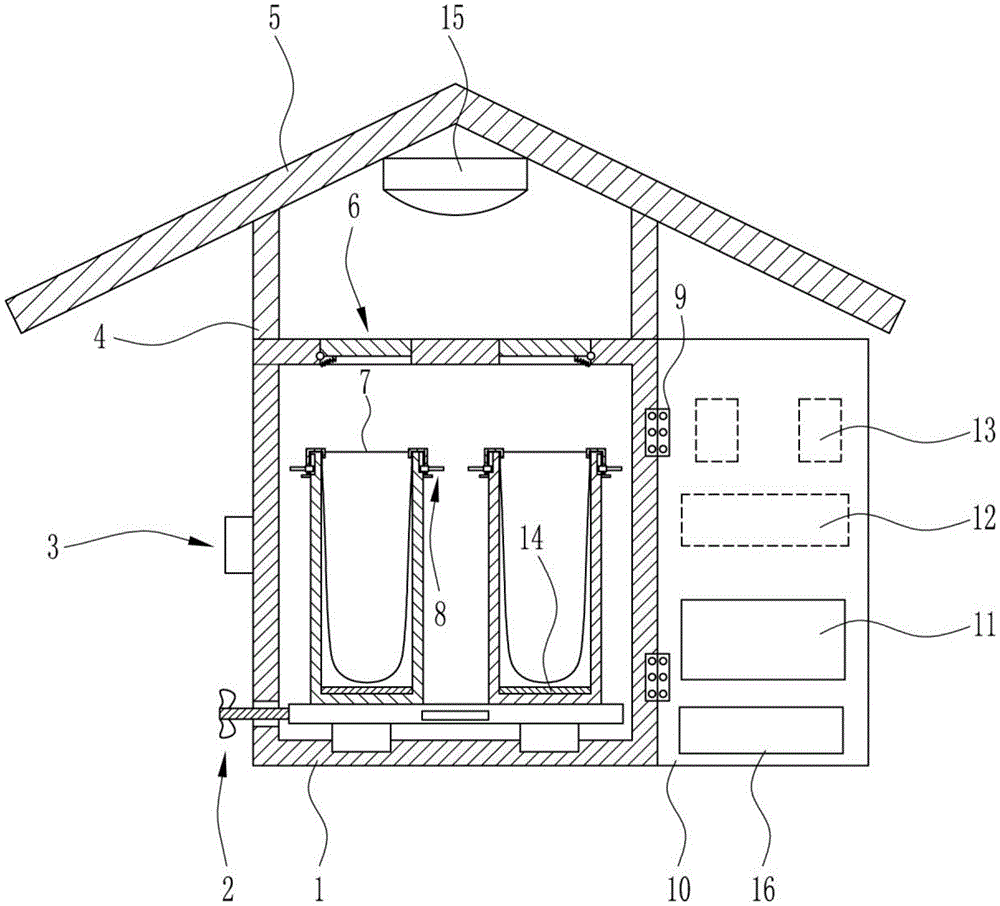

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型移动机构的主视结构示意图。

图3为本实用新型第一固定机构的俯视结构示意图。

图4为本实用新型放置机构的主视结构示意图。

图5为本实用新型第二固定机构的主视结构示意图。

图6为本实用新型的第二种主视结构示意图。

附图中的标记为：1-安装箱，2-移动机构，21-第一滑块，22-拉环，23-第一滑轨，24-螺纹孔，25-蝶形螺栓，3-第一固定机构，31-固定槽，32-固定块，33-摆动杆，34-连接杆，35-第一弹性件，4-支撑杆，5-盖板，6-放置机构，61-第二挡板，62-通孔，63-第二弹性件，7-收集框，8-第二固定机构，81-第三弹性件，82-固定板，83-拉板，84-L型固定杆，85-第二滑轨，86-第二滑块，9-合页，10-第一挡板，11-透明板，12-宣传板，13-标志板，14-海绵垫，15-LED灯，16-布袋。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

一种废电池用环保收集箱，如图1-6所示，包括有安装箱1、移动机构2、第一固定机构3、支撑杆4、盖板5、放置机构6、收集框7、第二固定机构8、合页9、第一挡板10、透明板11、宣传板12和标志板13；移动机构2固接于安装箱1内底部，多个收集框7固接于移动机构2的输出端，收集框7两侧均固接有第二固定机构8；放置机构6固接于安装箱1顶部，且位于收集框7上方；第一挡板10一侧通过合页9与安装箱1铰接；第一固定机构3固接于安装箱1远离第一挡板10的一侧，且第一固定机构3的输出端与第一挡板10插装配合；用于书写废电池型号的标志板13固接于第一挡板10；用于宣传废电池危害的宣传板12固接于第一挡板10，且位于标志板13下方；透明板11固接于第一挡板10，且位于宣传板12下方；支撑杆4沿竖直方向固接于安装箱1顶部，盖板5固接于支撑杆4顶部。

将该收集箱放置在小区内，并在标志板13上写上电池的型号，从而使得人们能更好的将废电池进行分类投放，当人们不知道手中的电池型号是什么时，可通过透明板11观看收集框7内的废电池样子，从而得知手中的废电池型号，与此同时人们在投放废电池的过程中可以观看宣传板12上的文字，从而了解废电池随意投放所带来的危害，进而增加人们的环保意识，等人们确定好手中废电池的型号后，将废电池放置到放置机构6上，从而通过放置机构6将废电池投入到安装箱1内的收集框7中，等到收集框7中的废电池满后，控制第一固定机构3运作，从而松开第一挡板10，再将第一挡板10顺时针转动90度，从而使得第一挡板10移开安装箱1表面，控制移动机构2运作，从而带动收集框7移出安装箱1，再控制第二固定机构8运作，从而将收集框7上的收集袋松开，进而方便工作人员取出收集框7中的废电池，如此完成废电池的收集，避免随意丢弃废电池而带来的环境污染。

其中，移动机构2包括有第一滑块21、拉环22、第一滑轨23和蝶形螺栓25；第一滑块21固接于安装箱1内底部，第一滑轨23与第一滑块21滑动连接，收集框7固接于第一滑轨23顶部，拉环22固接于第一滑轨23，安装箱1远离第一挡板10的一侧开设有螺纹孔24；蝶形螺栓25与螺纹孔24螺接，且蝶形螺栓25与第一滑轨23相配合；所以当要取出收集框7中的废电池时，控制蝶形螺栓25转动，从而使得蝶形螺栓25向左移动，进而松开第一滑轨23，再通过拉环22将第一滑轨23往安装箱1外拉出，从而带动收集框7移出安装箱1，进而方便工作人员取出收集框7中的废电池，如此通过移动机构2带动收集框7移动，从而方便工作人员取出收集框7中的废电池，避免了收集框7中的废电池满出导致无法继续收集。

其中，第一固定机构3包括有固定块32、摆动杆33、连接杆34和第一弹性件35；第一挡板10上开设有固定槽31，连接杆34固接于安装箱1远离第一挡板10的一侧；摆动杆33与连接杆34铰接，且摆动杆33通过第一弹性件35与安装箱1连接；固定块32固接于摆动杆33一端，且固定块32与固定槽31插装配合；所以当要松开第一挡板10时，将摆动杆33往安装箱1方向压下，第一弹性件35压缩，顺时针转动的摆动杆33带动固定块32向左移动移出固定槽31，从而松开第一挡板10，当要固定第一挡板10时，松开摆动杆33，此时由于第一弹性件35弹力的作用，使得摆动杆33逆时针转动，从而带动固定块32向右移动至固定槽31内，进而将第一挡板10固定住，如此通过第一固定机构3固定第一挡板10，使得第一挡板10能将安装箱1密封，从而防止安装箱1内的收集框7滑出，同时也防止灰尘、水渍等进入到安装箱1内。

其中，放置机构6包括有第二挡板61和第二弹性件63；安装箱1顶部开设有通孔62，且通孔62位于收集框7上方；第二挡板61一端与安装箱1铰接，且第二挡板61与通孔62相配合；第二挡板61通过第二弹性件63与安装箱1连接；所以当人们要投放废电池时，将废电池放置在第二挡板61上方，此时由于废电池自身重力的原因，使得第二挡板61顺时针转动，第二弹性件63被压缩，逆时针转动的第二挡板61使得废电池通过通孔62落入到收集框7中，等废电池落入到收集框7中后，由于第二弹性件63弹力的作用，使得第二挡板61逆时针转动至通孔62内，从而遮挡通孔62，进而进一步的防止灰尘、水渍等进入到安装箱1内。

其中，第二固定机构8包括有第三弹性件81、固定板82、拉板83、L型固定杆84、第二滑轨85和第二滑块86；固定板82、第二滑轨85均固接于收集框7一侧，且固定板82位于第二滑轨85下方；第二滑块86与第二滑轨85滑动连接，且第二滑块86通过第三弹性件81与固定板82连接；拉板83固接于第二滑块86远离第二滑轨85的一侧，L型固定杆84固接于第二滑块86顶部；所以当要更换收集框7中的收集袋时，将拉板83向上拉动，从而带动第二滑块86上升，第三弹性件81被拉伸，上升的第二滑块86带动L型固定杆84上升，从而松开收集袋，等取下装有废电池的收集袋并套上新的收集袋后，松开拉板83，此时由于第三弹性件81弹力的作用使得第二滑块86下降，从而带动L型固定杆84下降，进而将收集袋压紧在收集框7上，如此通过第二固定机构8固定、松开收集袋，避免了因收集框7中的收集袋滑到收集框7内导致废电池无法落入到收集袋中。

其中，该废电池用环保收集箱还包括有海绵垫14、LED灯15和布袋16；海绵垫14固接于收集框7内顶部，LED灯15固接于盖板5底部，用于盛放收集袋的布袋16固接于第一挡板10；海绵垫14使得废电池从安装箱1上落下来时，不会因为废电池下落的冲击力而将收集袋弄坏，LED灯15使得人们在夜间的时候也能投放废电池，布袋16用于盛放收集袋，从而避免工作人员因忘记携带收集袋而造成的不必要麻烦。

本实用新型的控制方式是通过人工启动和关闭开关来控制，动力元件的接线图与电源的提供属于本领域的公知常识，并且本实用新型主要用来保护机械装置，所以本实用新型不再详细解释控制方式和接线布置。

利用本实用新型所述技术方案，或本领域的技术人员在本实用新型技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本实用新型的保护范围。
