技术领域

本实用新型涉及油烟净化装置技术领域，具体来说，涉及一种油烟燃烧净化装置。

背景技术

在日常生活中，人们在厨房操作，产生的各种油烟，不但操作工作人员及其他人员的身体健康，而且油烟排入空气中严重污染空气质量，给环保带来巨大的灾害。现有的油烟净化设备大致分为两种，一种是利用静电吸附集尘的创新科技，使油烟瞬间转换成清净的空气；另一种是液沫洗涤利用传质双膜理论，物理、化学方法的结合产物，机电一体化产品。但是这些设备的净化效率不高，且清洗过程复杂，结构繁琐，不适于家庭使用。

针对相关技术中的问题，目前尚未提出有效的解决方案。

实用新型内容

针对相关技术中的问题，本实用新型提出一种油烟燃烧净化装置，以克服现有相关技术所存在的上述技术问题。

本实用新型的技术方案是这样实现的：

一种油烟燃烧净化装置，包括加热室，所述加热室的一侧设置有进气管一，所述进气管一内的顶部和底部均设置有支撑架，所述支撑架之间设置有引风扇，所述引风扇的一侧设置有电机，所述加热室内的相对应侧边之间横穿设置有导流板，所述导流板的底部设置有加热器，所述加热室的一侧且远离所述进气管一的一侧设置有与所述导流板相适配的进气管二，所述进气管二的一端且远离所述加热室的一端设置有燃烧室，所述燃烧室内的一侧设置有与所述进气管二相适配的燃烧管，所述燃烧管的表面设置有若干个通孔，所述燃烧管的顶部设置有燃烧器，所述燃烧室的顶部一侧设置有水箱，所述水箱的顶部一侧设置有注水口，所述水箱的一侧设置有水管，所述水管的一端且远离所述水箱的一端设置有水泵，所述水泵的底部设置有L型水管，所述L型水管的一端且远离所述水泵的一端贯穿所述燃烧室，所述L型水管的一端且远离所述水泵的一端设置有喷淋装置，所述燃烧室的底部设置有排烟管，所述排烟管内的相对应侧边之间横穿设置有控制阀，所述排烟管的底端设置有杂物箱。

进一步的，所述导流板为导热金属材质。

进一步的，所述进气管一的一端且远离所述加热室的一端设置有吸尘罩。

进一步的，所述引风扇的一侧且远离所述电机的一侧设置有消音装置。

进一步的，所述喷淋装置的一侧且远离所述L型水管的一侧设置有喷头。

进一步的，所述水箱的底部通过螺栓与所述燃烧室的顶部一侧固定连接。

本实用新型的有益效果：油烟气体由引风扇吸入加热室内，经过加热室加热后使得油烟变得更加干燥，容易燃烧后通过进气管二进入燃烧管内，之后由燃烧管上的通孔排出并被燃烧器点燃，燃烧完后，打开水泵，水泵从水箱内抽水由喷淋装置对燃烧室内的燃烧残留物进行清洗，清洗后的污水和残留物跟这污水流入杂物箱内，只需过一段时间对杂物箱进行清洗即可。这种装置对油烟的净化效率高，清洗方便，对消除油烟污染净化空气能起到良好的效果，且这种装置结构简单、造价低廉、操作方便、适合推广。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

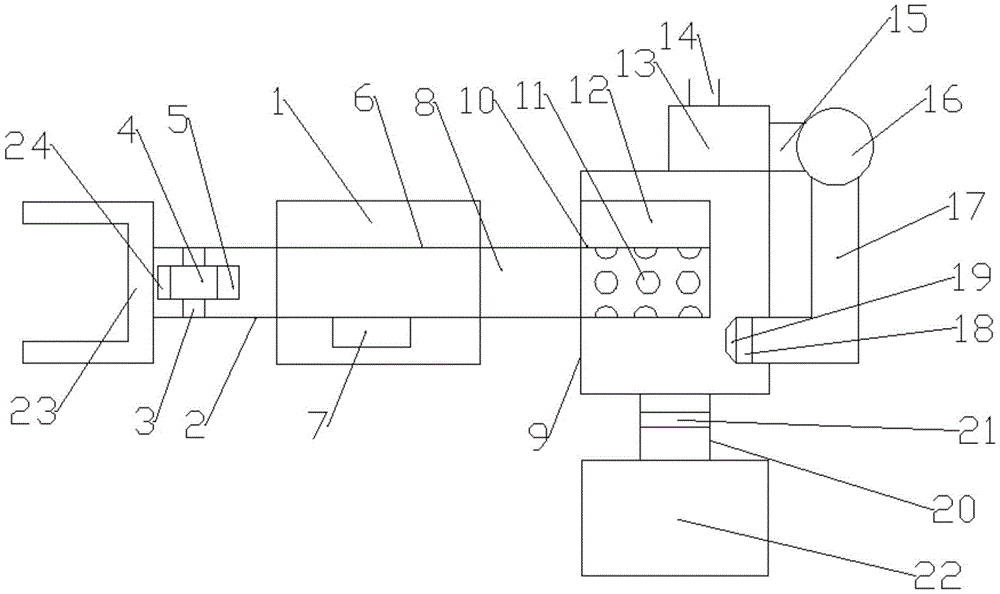

图1是根据本实用新型实施例的一种油烟燃烧净化装置的总结构示意图。

图中：

1、加热室；2、进气管一；3、支撑架；4、引风扇；5、电机；6、导流板；7、加热器；8、进气管二；9、燃烧室；10、燃烧管；11、通孔；12、燃烧器；13、水箱；14、注水口；15、水管；16、水泵；17、L型水管；18、喷淋装置；19、喷头；20、排烟管；21、控制阀；22、杂物箱；23、吸尘罩；24、消音装置。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本实用新型保护的范围。

根据本实用新型的实施例，提供了一种油烟燃烧净化装置。

如图1所示，根据本实用新型实施例的一种油烟燃烧净化装置，包括加热室1，所述加热室1的一侧设置有进气管一2，所述进气管一2内的顶部和底部均设置有支撑架3，所述支撑架3之间设置有引风扇4，所述引风扇4的一侧设置有电机5，所述加热室1内的相对应侧边之间横穿设置有导流板6，所述导流板6的底部设置有加热器7，所述加热室1的一侧且远离所述进气管一2的一侧设置有与所述导流板6相适配的进气管二8，所述进气管二8的一端且远离所述加热室1的一端设置有燃烧室9，所述燃烧室9内的一侧设置有与所述进气管二8相适配的燃烧管10，所述燃烧管10的表面设置有若干个通孔11，所述燃烧管10的顶部设置有燃烧器12，所述燃烧室9的顶部一侧设置有水箱13，所述水箱13的顶部一侧设置有注水口14，所述水箱13的一侧设置有水管15，所述水管15的一端且远离所述水箱13的一端设置有水泵16，所述水泵16的底部设置有L型水管17，所述L型水管17的一端且远离所述水泵16的一端贯穿所述燃烧室9，所述L型水管17的一端且远离所述水泵16的一端设置有喷淋装置18，所述燃烧室9的底部设置有排烟管20，所述排烟管20内的相对应侧边之间横穿设置有控制阀21，所述排烟管20的底端设置有杂物箱22。

借助于上述技术方案，油烟气体由引风扇4吸入加热室1内，经过加热室1加热后使得油烟变得更加干燥，容易燃烧后通过进气管二8进入燃烧管10内，之后由燃烧管10上的通孔11排出并被燃烧器12点燃，燃烧完后，打开水泵16，水泵16从水箱13内抽水由喷淋装置18对燃烧室9内的燃烧残留物进行清洗，清洗后的污水和残留物跟这污水流入杂物箱22内，只需过一段时间对杂物箱22进行清洗即可。这种装置对油烟的净化效率高，清洗方便，对消除油烟污染净化空气能起到良好的效果，且这种装置结构简单、造价低廉、操作方便、适合推广。

此外，所述导流板6为导热金属材质，防止影响加热器的效果，确保加热器可以通过导流板对油烟气体进行加热；所述进气管一2的一端且远离所述加热室1的一端设置有吸尘罩23，方便对油烟气体进行吸入；所述引风扇4的一侧且远离所述电机5的一侧设置有消音装置24，防止电机产生的噪音过大，影响家庭使用；所述喷淋装置18的一侧且远离所述L型水管17的一侧设置有喷头19，可以提高洒水的面积，且可以使得洒水更加均匀；所述水箱13的底部通过螺栓与所述燃烧室9的顶部一侧固定连接，防止水箱从燃烧室顶部脱落，且螺栓连接，便于将水箱从燃烧室顶部进行拆卸。

综上所述，借助于本实用新型的上述技术方案，油烟气体由引风扇4吸入加热室1内，经过加热室1加热后使得油烟变得更加干燥，容易燃烧后通过进气管二8进入燃烧管10内，之后由燃烧管10上的通孔11排出并被燃烧器12点燃，燃烧完后，打开水泵16，水泵16从水箱13内抽水由喷淋装置18对燃烧室9内的燃烧残留物进行清洗，清洗后的污水和残留物跟这污水流入杂物箱22内，只需过一段时间对杂物箱22进行清洗即可。这种装置对油烟的净化效率高，清洗方便，对消除油烟污染净化空气能起到良好的效果，且这种装置结构简单、造价低廉、操作方便、适合推广。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
