技术领域

本实用新型涉及废弃金属挤压装置技术领域，具体为一种农村废弃金属用挤压装置。

背景技术

在我国的环境保护行动中，大力提倡垃圾分类处理，尤其是易拉罐等废弃金属的回收再利用方面，各有关部门尤为重视，在农村的道路旁的垃圾桶出都设置有专门的易拉罐类垃圾回收垃圾桶，若将废弃的易拉罐直接扔进垃圾桶内会占用大量的空间，使垃圾桶内的容量大打折扣，若是用手捏扁易拉罐，容易使人手被易拉罐划伤。

实用新型内容

本实用新型的目的在于提供一种农村废弃金属用挤压装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种农村废弃金属用挤压装置，包括垃圾桶本体，所述垃圾桶本体的内环面滑动插接有内胆，所述垃圾桶本体的上表面左右两端均固定装配有侧板，两个所述侧板的内侧面下部固定装配有固定板，所述固定板的上表面中部开设有第一通孔，所述固定板的上表面固定装配有第一固定环，两个所述侧板的内侧面均开设有滑槽，两个所述滑槽的内侧面均滑动连接有滑块，两个所述滑块的内侧面固定装配有压板，所述压板的下表面固定装配有第二固定环；

所述第一固定环的内环面开设有环形槽，所述环形槽的左右侧面均固定装配有伸缩杆，两个所述伸缩杆的内侧端均固定装配有滑动板，所述伸缩杆的表面固定套接有弹簧，两个所述弹簧位于同侧的滑动板与环形槽的内壁之间，两个所述滑动板的上表面均固定装配有三角块，第二固定环的上表面左右两侧均开设有第二通孔，两个所述第二通孔的内环面滑动插接有压块，两个所述压块的下表面固定装配有顶块，且顶块的下表面与三角块的斜面滑动连接。

优选的，两个所述侧板的上表面固定装配有上盖，所述上盖的内腔左侧面固定装配有步进电机，所述步进电机的输出端固定装配有螺杆，所述螺杆的表面螺接有螺母，所述螺母的下表面铰接有连接杆的一端，且连接杆的另一端与压板的上表面相铰接。

优选的，所述垃圾桶本体的左侧面铰接有侧门。

优选的，两个所述顶块的下表面为弧形。

优选的，两个所述滑槽为燕尾槽。

与现有技术相比，本实用新型的有益效果是：通过给垃圾桶本体加装第二固定环、第一固定环、固定板和压板，实现了压板能将易拉罐压扁的效果，达到了节省垃圾桶本体内空间的目的，通过给第二固定环加装三角块、滑动板、压块和顶块，实现了易拉罐再被压扁后直接掉进垃圾桶本体内的效果，达到了避免人再用手捡压扁后的易拉罐划伤手的目的。

附图说明

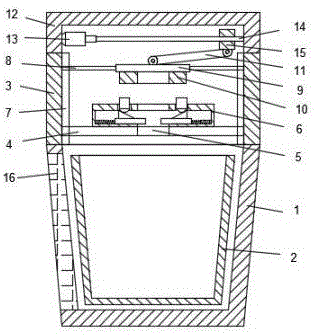

图1为本实用新型结构示意图。

图2为第二固定环结构示意图。

图中：1垃圾桶本体、2内胆、3侧板、4固定板、5第一通孔、6第一固定环、601环形槽、602滑动板、603三角块、604伸缩杆、605弹簧、606第二通孔、607压块、608顶块、7滑槽、8滑块、9压板、10第二固定环、11连接杆、12上盖、13步进电机、14螺杆、15螺母、16侧门。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种农村废弃金属用挤压装置，包括垃圾桶本体1，垃圾桶本体1的内环面滑动插接有内胆2，垃圾桶本体1的上表面左右两端均固定装配有侧板3，两个侧板3的内侧面下部固定装配有固定板4，固定板4的上表面中部开设有第一通孔5，固定板4的上表面固定装配有第一固定环6，两个侧板3的内侧面均开设有滑槽7，两个滑槽7的内侧面均滑动连接有滑块8，两个滑块8的内侧面固定装配有压板9，压板9的下表面固定装配有第二固定环10；

第一固定环6的内环面开设有环形槽601，环形槽601的左右侧面均固定装配有伸缩杆604，两个伸缩杆604的内侧端均固定装配有滑动板602，伸缩杆604的表面固定套接有弹簧605，两个弹簧605位于同侧的滑动板602与环形槽601的内壁之间，两个滑动板602的上表面均固定装配有三角块603，第二固定环6的上表面左右两侧均开设有第二通孔606，两个第二通孔606的内环面滑动插接有压块607，两个压块607的下表面固定装配有顶块608，且顶块608的下表面与三角块603的斜面滑动连接。

步进电机13与外部电源电连接。

第一固定环6内环面和第二固定环10的内环面直径值比易拉罐的外环面直径值大0.5~1cm。

第一固定环6与第二固定环10垂直放置。

具体而言，为了使压板9下压的力更大，节省用户体力，使得压板9可以更彻底，更方便的压扁放置在第二固定环10上的易拉罐，两个侧板3的上表面固定装配有上盖12，上盖12的内腔左侧面固定装配有步进电机13，步进电机13的输出端固定装配有螺杆14，螺杆14的表面螺接有螺母15，螺母15的下表面铰接有连接杆11的一端，且连接杆11的另一端与压板9的上表面相铰接。

具体而言，为了方便清理投入到内胆2内的易拉罐，垃圾桶本体1的左侧面铰接有侧门16。

具体而言，为了使顶块608与三角块603之间滑动更加顺畅，两个顶块608的下表面为弧形。

具体而言，为了防止滑块8从滑槽7内脱落，两个滑槽7为燕尾槽。

工作原理：本实用新型为一种农村废弃金属用挤压装置，将易拉罐放置在第二固定环10的内环面，使易拉罐底部与滑动板602的上表面接触，步进电机13正转带动螺杆14转动，使螺母15在螺杆14上向左移动，螺母15通过连接杆11向下顶压板9，使压板9带动滑块8在滑槽7内向下移动，此时第一固定环6罩在易拉罐的上部，并向下压扁易拉罐，当第一固定环6的下表面接触到压块607并向下压时，压块607带动顶块608向下压三角块603，使三角块603带动滑动板602向外侧移动，滑动板602压缩弹簧605和伸缩杆604，使滑动板602被压缩到环形槽601内，易拉罐掉落到内胆2内，步进电机13反转，压板9向上复位，弹簧605由于自身弹性回弹，使伸缩杆604伸直，使滑动板602复位，滑动板602通过三角块603将顶块608和压块607向上顶起。
