技术领域

本实用新型涉及驱鸟装置技术领域，具体涉及一种环保驱鸟装置。

背景技术

鸟害情况目前普遍存在于果园、农田、粮食仓库、养殖场、鱼塘、电力系统、机场等领域，对其生产经营产生了极为恶劣的影响，传统的驱鸟方法主要为：化学气味驱鸟法、用超声波驱鸟器驱鸟、驱鸟网驱鸟、风车驱鸟器驱鸟、传统的声音驱鸟法等，但是以上的传统的驱鸟办法都存在投资大、对生态环境破环大、可操作性差、驱鸟效果差、污染环境或实用性差的缺点。

实用新型内容

针对现有技术存在的不足，本实用新型的目的在于提供一种结构设计合理、结构简单、制造成本低、不会污染环境、不会破坏生态环境、驱鸟效果好且实用性好的环保驱鸟装置。

为实现上述目的，本实用新型提供了如下技术方案：一种环保驱鸟装置，包括竖支撑杆，所述竖支撑杆下端设置有尖刺部，所述竖支撑杆的右上端固定设置有一根脸盆定位杆，所述脸盆定位杆从左至右朝上倾斜设置，所述脸盆定位杆上固定设置有一个不锈钢脸盆，所述竖支撑杆的左上端可拆卸设置有连接板，所述连接板上固定设置有叶片支架，所述叶片支架上端横向设置有一个穿轴孔，所述穿轴孔内穿设有一根叶片转轴，所述叶片转轴位于叶片支架左端位置可拆卸设置有风车叶片，叶片转轴位于风车叶片右端位置固定设置有一个不锈钢旋转架，所述不锈钢旋转架背离叶片转轴端一体设置有一根不锈钢弹簧，所述不锈钢弹簧背离不锈钢旋转架端焊接有一个不锈钢钢球，所述风车叶片与叶片转轴联动，叶片转轴带动不锈钢旋转架转动，不锈钢旋转架带动不锈钢弹簧和不锈钢钢球转动，从而使不锈钢钢球敲击不锈钢脸盆发出响声。

本实用新型进一步设置为：所述不锈钢脸盆的开口朝下设置，不锈钢脸盆的左端与竖支撑杆上端可拆卸连接，所述脸盆定位杆上端与不锈钢脸盆的内底面焊接固定或粘接固定。

本实用新型还进一步设置为：所述不锈钢脸盆左端至少穿设有一个定位螺钉，不锈钢脸盆通过定位螺钉与竖支撑杆上端连接固定。

本实用新型还进一步设置为：所述连接板上至少穿设有两个连接螺钉，所述连接板通过连接螺钉与竖支撑杆连接固定。

本实用新型还进一步设置为：所述叶片支架下端与连接板焊接固定，所述叶片支架上端的穿轴孔内嵌入式设置有一个轴承，所述叶片转轴安装在轴承的轴承孔内，且所述轴承与穿轴孔的内壁面粘接固定。

本实用新型还进一步设置为：所述叶片转轴从左至右依次设置有第一定位螺母、第二定位螺母、第三定位螺母和第四定位螺母，所述第一定位螺母位于风车叶片左端，第二定位螺母位于风车叶片右端；所述第三定位螺母位于叶片支架左端，第四定位螺母位于叶片支架右端。

本实用新型的优点是：与现有技术相比，本实用新型结构设置更加合理，以风作为能源，通过风驱动风车叶片旋转，风车叶片与叶片转轴联动，叶片转轴带动不锈钢旋转架转动，不锈钢旋转架带动不锈钢弹簧和不锈钢钢球转动，从而使不锈钢钢球敲击不锈钢脸盆而发出响声，对鸟类起到驱赶作用；整个驱鸟装置结构设计合理，结构简单，其中不锈钢脸盆可以采用现有的旧脸盆，废物再利用，与不锈钢钢球配合，模仿人手动敲打发出响声，实现新的驱鸟功能，制造成本低、不会污染环境、不会破坏生态环境、驱鸟效果好且实用性好。

下面结合说明书附图和具体实施例对本实用新型作进一步说明。

附图说明

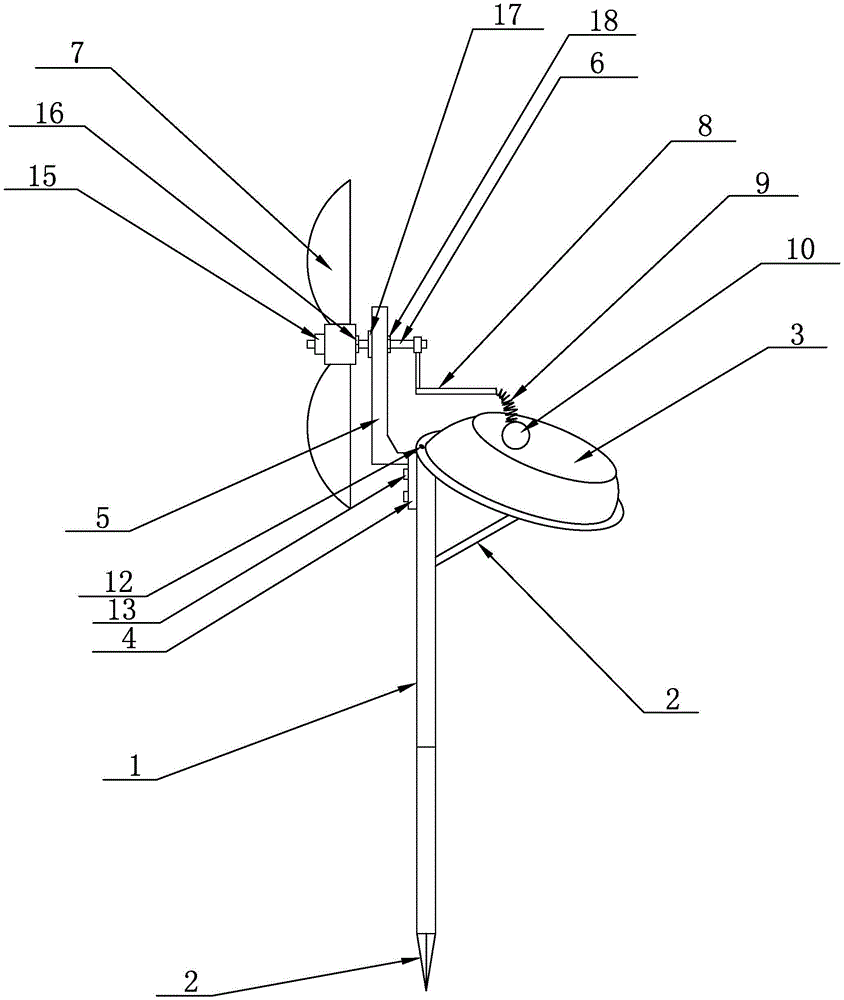

图1为本实用新型实施例的结构示意图；

图2为本实用新型实施例叶片支架的结构示意图。

具体实施方式

在本实施例的描述中，需要说明的是，如出现术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”、“前”、“后”等，其所指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此，不能理解为对本实用新型的限制。此外，如出现术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

参见图1和图2，本实用新型公开的一种环保驱鸟装置，包括竖支撑杆1，所述竖支撑杆1下端设置有尖刺部11，所述竖支撑杆1的右上端固定设置有一根脸盆定位杆2，所述脸盆定位杆2从左至右朝上倾斜设置，所述脸盆定位杆2上固定设置有一个不锈钢脸盆3，所述竖支撑杆1的左上端可拆卸设置有连接板4，所述连接板4上固定设置有叶片支架5，所述叶片支架5上端横向设置有一个穿轴孔51，所述穿轴孔51内穿设有一根叶片转轴6，所述叶片转轴6位于叶片支架5左端位置可拆卸设置有风车叶片7，叶片转轴6位于风车叶片7右端位置固定设置有一个不锈钢旋转架8，所述不锈钢旋转架8背离叶片转轴端一体设置有一根不锈钢弹簧9，所述不锈钢弹簧9背离不锈钢旋转架端焊接有一个不锈钢钢球10，所述风车叶片7与叶片转轴6联动，叶片转轴6带动不锈钢旋转架8转动，不锈钢旋转架8带动不锈钢弹簧9和不锈钢钢球10转动，从而使不锈钢钢球10敲击不锈钢脸盆3发出响声。

作为优选的，所述竖支撑杆1、脸盆定位杆2、连接板4、叶片支架5和叶片转轴6均由不锈钢材料制成；所述脸盆定位杆2从左至右朝上倾斜30-45°，且脸盆定位杆2左端与竖支撑杆1焊接固定；叶片转轴6位于叶片支架5右端位置与不锈钢旋转架8背离不锈钢弹簧端焊接固定；所述风车叶片7为现有的三个叶片的风车叶片或六个叶片的风车叶片。

为使本实用新型结构设置更加合理，作为优选的，本实施例所述不锈钢脸盆3的开口朝下设置，不锈钢脸盆3的左端与竖支撑杆1上端可拆卸连接，所述脸盆定位杆2上端与不锈钢脸盆3的内底面焊接固定或粘接固定。

所述不锈钢脸盆3左端至少穿设有一个定位螺钉12，不锈钢脸盆3通过定位螺钉12与竖支撑杆1上端连接固定。

所述连接板4上至少穿设有两个连接螺钉13，所述连接板4通过连接螺钉13与竖支撑杆1连接固定。

所述叶片支架5下端与连接板4焊接固定，所述叶片支架5上端的穿轴孔51内嵌入式设置有一个轴承14，所述叶片转轴6安装在轴承14的轴承孔内，且所述轴承14与穿轴孔的内壁面粘接固定。作为优选的，所述轴承14可采用现有的免钉胶或玻璃胶粘接。

所述叶片转轴6从左至右依次设置有第一定位螺母15、第二定位螺母16、第三定位螺母17和第四定位螺母18，所述第一定位螺母15位于风车叶片7左端，第二定位螺母16位于风车叶片7右端；所述第三定位螺母17位于叶片支架5左端，第四定位螺母18位于叶片支架5右端。所述第一定位螺母15和第二定位螺母16用于对风车叶片7的活动区域进行限位，使得风车叶片7旋转稳定性好；所述第三定位螺母17和第四定位螺母18对叶片转轴6轴向限位，使得叶片转轴6旋转稳定性好。

实际应用时，以风作为能源，通过风驱动风车叶片旋转，风车叶片与叶片转轴联动，叶片转轴带动不锈钢旋转架转动，不锈钢旋转架带动不锈钢弹簧和不锈钢钢球转动，从而使不锈钢钢球敲击不锈钢脸盆而发出响声，对鸟类起到驱赶作用；整个驱鸟装置结构设计合理，结构简单，其中不锈钢脸盆可以采用现有的旧脸盆，废物再利用，与不锈钢钢球配合，模仿人手动敲打发出响声，实现新的驱鸟功能，制造成本低、不会污染环境、不会破坏生态环境、驱鸟效果好且实用性好。

上述实施例对本实用新型的具体描述，只用于对本实用新型进行进一步说明，不能理解为对本实用新型保护范围的限定，本领域的技术工程师根据上述实用新型的内容对本实用新型作出一些非本质的改进和调整均落入本实用新型的保护范围之内。
