技术领域

本实用新型涉及体育器材技术领域，具体为一种放置在公共场所的全民健身器材。

背景技术

全民健身旨在全面提高国民体质和健康水平，以青少年和儿童为重点，倡导全民做到每天参加一次以上的体育健身活动，学会两种以上健身方法，每年进行一次体质测定。为纪念北京奥运会成功举办，国务院批准从2009年起，将每年8月8日设置为“全民健身日”，而为了响应国家的号召，全国各地的小公园和散步广场等处都开始进行体育锻炼的基建工作，但大多数健身器材都是类似走步机和臂力轮盘的纯健身设施，缺少一定的娱乐性，对儿童不具有任何诱导作用。

实用新型内容

本实用新型的目的在于提供一种放置在公共场所的全民健身器材，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种放置在公共场所的全民健身器材，包括底板和配重轴，所述底板的左侧和右侧均焊接有支撑壁，所述支撑壁的内侧壁均开设有转接槽，所述配重轴的左侧壁和右侧壁的上部均一体成型有转动轴，且配重轴的中部开设有翘板插孔，所述翘板插孔的内部插接有翘板，且翘板插孔的中部均与开设有销孔，所述翘板的上表面的前端和后端均粘贴有坐垫，且翘板的上表面的前端和后端均焊接有位于坐垫内侧的把手，所述翘板的下侧壁的前侧和后侧均一体成型有弹簧座，所述弹簧座的下侧螺接有减震弹簧杆，所述配重轴的表面的左部和右部均插接有贯穿销孔的固定销。

优选的，所述支撑壁的内侧均开设有配重轴保护嵌槽。

优选的，所述配重轴保护嵌槽的内侧壁开设有环形转动辅助槽，所述配重轴的左侧壁和右侧壁的下部均焊接有滑动连接于环形转动辅助槽内部的转动辅助销。

优选的，所述销孔的内部嵌入有保护套。

优选的，所述配重轴的中部开设有磁石嵌槽，所述磁石嵌槽的下侧壁嵌入有磁石，所述固定销的下端吸附于磁石的上表面。

优选的，所述翘板的下侧壁的左端和右端均一体成型有防折边沿。

与现有技术相比，本实用新型的有益效果是：一种放置在公共场所的全民健身器材，通过抽出固定销可以调节翘板位于配重轴两侧的长度比例，当翘板调节到左右两侧比例不等的时候，将其当做一个单人翘板使用，通过改变长度比例来变更配重，当用户坐在长度较长的一侧时，这样每次抬起翘板时需要腿部输出更大的推力，起到腿部锻炼的作用，当用户坐在长度较短的一侧时，每次下压翘板时都需要腹部和背部用力，提供向下的冲力，起到腹背锻炼的效果，当固定销插入翘板正中央，小孩子可将其当做正常的翘板来使用，但由于中部的配重轴的自重较大，每次转动时尤其惯性产生的冲量会让孩子登翘板时付出更多的力气，从而起到腿部锻炼效果。

附图说明

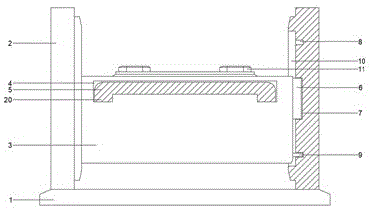

图1为本实用新型的主视剖图；

图2为本实用新型的配重轴和翘板部分的右视剖图。

图中：1底板、2支撑壁、3配重轴、4翘板插孔、5翘板、6转动轴、7转接槽、8环形转动辅助槽、9转动辅助销、10配重轴保护嵌槽、11固定销、12销孔、13保护套、14坐垫、15把手、16弹簧座、17减震弹簧杆、18磁石嵌槽、19磁石、20防折边沿。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种放置在公共场所的全民健身器材，包括底板1和配重轴3，所述底板1的左侧和右侧均焊接有支撑壁2，所述支撑壁2的内侧壁均开设有转接槽7，所述配重轴3的左侧壁和右侧壁的上部均一体成型有转动轴6，且配重轴3的中部开设有翘板插孔4，所述翘板插孔4的内部插接有翘板5，且翘板插孔4的中部均与开设有销孔12，所述翘板5的上表面的前端和后端均粘贴有坐垫14，且翘板5的上表面的前端和后端均焊接有位于坐垫14内侧的把手15，所述翘板5的下侧壁的前侧和后侧均一体成型有弹簧座16，所述弹簧座16的下侧螺接有减震弹簧杆17，所述配重轴3的表面的左部和右部均插接有贯穿销孔12的固定销11，通过抽出固定销11可以调节翘板5位于配重轴3两侧的长度比例，当翘板5调节到左右两侧比例不等的时候，将其当做一个单人翘板使用，通过改变长度比例来变更配重，当用户坐在长度较长的一侧时，这样每次抬起翘板5时需要腿部输出更大的推力，起到腿部锻炼的作用，当用户坐在长度较短的一侧时，每次下压翘板5时都需要腹部和背部用力，提供向下的冲力，起到腹背锻炼的效果，当固定销11插入翘板5正中央，小孩子可将其当做正常的翘板5来使用，但由于中部的配重轴3的自重较大，每次转动时尤其惯性产生的冲量会让孩子登翘板5时付出更多的力气，从而起到腿部锻炼效果，翘板5和配重轴3均使用钢材支撑，其具体质量可根据社区适用人群进行调整。

具体而言，所述支撑壁2的内侧均开设有配重轴保护嵌槽10，当转动轴6脱槽时能够卡住配重轴3，避免设备老化造成转动轴6脱槽时配重轴3直接落地出现危险的情况。

具体而言，所述配重轴保护嵌槽10的内侧壁开设有环形转动辅助槽8，所述配重轴3的左侧壁和右侧壁的下部均焊接有滑动连接于环形转动辅助槽8内部的转动辅助销9，分担部分转动轴6需要承担的压力，延长设备使用寿命。

具体而言，所述销孔12的内部嵌入有保护套13，防止销孔12处锈蚀，在翘板5吃力时出现断裂的问题。

具体而言，所述配重轴3的中部开设有磁石嵌槽18，所述磁石嵌槽18的下侧壁嵌入有磁石19，所述固定销11的下端吸附于磁石19的上表面，稳固固定销11，避免振动使固定销11脱出。

具体而言，所述翘板5的下侧壁的左端和右端均一体成型有防折边沿20，增加翘板5能够承受的压力。

工作原理：当本实用新型在使用时，通过抽出固定销11可以调节翘板5位于配重轴3两侧的长度比例，当翘板5调节到左右两侧比例不等的时候，将其当做一个单人翘板使用，通过改变长度比例来变更配重，当用户坐在长度较长的一侧时，这样每次抬起翘板5时需要腿部输出更大的推力，起到腿部锻炼的作用，当用户坐在长度较短的一侧时，每次下压翘板5时都需要腹部和背部用力，提供向下的冲力，起到腹背锻炼的效果，当固定销11插入翘板5正中央，小孩子可将其当做正常的翘板5来使用，但由于中部的配重轴3的自重较大，每次转动时尤其惯性产生的冲量会让孩子登翘板5时付出更多的力气，从而起到腿部锻炼效果。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
