技术领域

本实用新型属于建筑图纸技术领域，具体涉及一种可调节大小的图纸收纳桶。

背景技术

建筑图纸在设计环节出图后一般是打包送往甲方，为了防止图纸损坏，受潮等，一般采用规格不一的黑塑料袋打包装起，运送给甲方。

现有技术中的图纸收纳桶，都是大小固定，有多种规格可供选择，一旦图纸规格发生变化，就需要用新的图纸筒，在使用也多存在桶体过大的问题，且这种图纸筒为了防止图纸受压，一般采用硬质材料制成，看图后的储存需要较大空间，在办公环境拥挤的施工方比较不便。

实用新型内容

本实用新型的目的在于提供一种可调节大小的图纸收纳桶，以解决建筑图纸运输中受压易变形褶皱的问题。

为了解决以上问题，本实用新型技术方案为：

一种可调节大小的图纸收纳桶，包括桶体、桶盖，桶体上下两端均设有桶盖，桶体上分别设有至少两个开孔和凸起部，凸起部卡合进开孔中，桶体上设有磁条固定部，磁条固定部的端部连接有磁条活动部，桶盖上设有盖体开孔，磁条活动部穿过盖体开孔与磁条固定部吸附在一起。

进一步的，桶体为可形变材料制成。

本实用新型的有益效果如下：

（1）本实用新型利用开孔和凸起部的组合，临时根据图纸卷的大小调整桶体的大小，根据桶体的大小选择型号相适配的桶盖，使得图纸填充满桶体，一方面桶体不会过大，方便携带运输，另一方面由于图纸充满桶体空间，受到挤压时不易变形，开孔一方面起到定位桶体大小的作用，另一方面保持桶内透气通风；

（2）通过磁条活动部与盖体开孔的配合，使磁条活动部与磁条固定部互相吸附固定，软性磁条可以轻易穿过盖体开孔，实现桶体与桶盖的连接；配合可形变材料制成的桶体，大大降低成本，使用时即时组装，用完后可以将桶体复原成片状，方便收纳；

（3）本实用新型结构简单，原材料范围广、加工便捷成本低，使用时组装快捷，不管使用中还是收纳中均能大大减少占地面积，经济实用。

附图说明

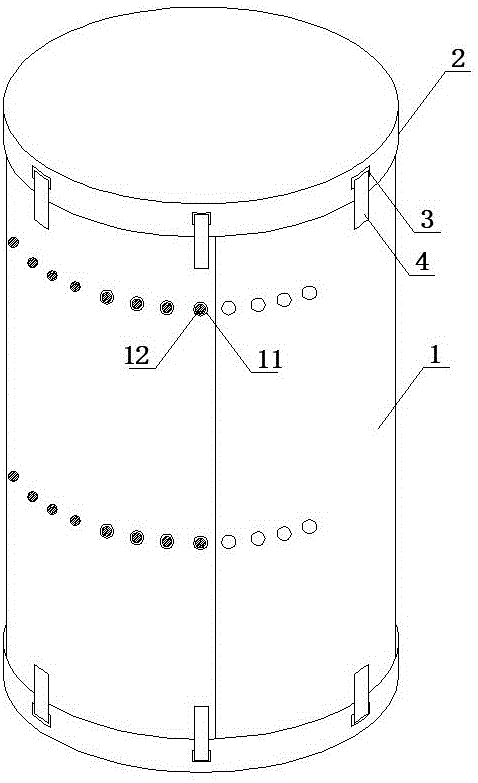

图1为一种可调节大小的图纸收纳桶的结构示意图；

图2为图1的透视图；

图3为A部放大图；

图4为一种可调节大小的图纸收纳桶中桶体的工作状态示意图。

附图标记如下：1、桶体；11、开孔；12、凸起部；2、桶盖；3、盖体开孔；4、磁条活动部；41、磁条固定部。

具体实施方式

以下结合附图和具体实施方式，对本实用新型作进一步的详细说明。

如图1-4所示，一种可调节大小的图纸收纳桶，包括桶体1、桶盖2，桶体1为可形变材料制成，桶体1上下两端均设有桶盖2，桶体1上分别设有至少两个开孔11和凸起部12，凸起部12卡合进开孔11中，桶体1上设有磁条固定部41，磁条固定部41端部连接有磁条活动部4，桶盖2上设有盖体开孔3，磁条活动部4穿过盖体开孔3与磁条固定部41吸附在一起。

作业时，先将桶体1铺在图纸下方，先将图纸卷紧，紧挨着图纸卷起桶体1，将凸起部21卡进开孔11中，保证图纸充满桶体1的整个空间；根据桶体1的大小选择型号相适配的桶盖2，拉动与盖体开孔3位置相对应的磁条活动部4，使其穿过盖体开孔3，穿出后与磁条固定部41吸附在一起，实现桶体1与桶盖2的连接。

本实用新型的桶体可以选择简单的塑料片制作，只要能满足桶体1可卷起的要求，任何材料均能加工，材料成本十分低廉，使用时即时组装，方便快捷且便于收纳。
