技术领域

本发明涉及一种鱼类养殖的工具，特别是一种用于方形鱼缸的模拟大自然环境的养鱼设备。

背景技术

在日常生活中家庭养观赏鱼，有很多是用方形的鱼缸养鱼，由于缺少大自然的环境，鱼儿很难适应室内的环境，容易死亡，即便存活下来的鱼儿也是死气沉沉，基本上一动不动，缺少活力。大自然的环境，特别是下雨的环境，下雨的时候可以增加水中的氧气含量，又可以增加水的流动性，家庭的鱼缸很难模拟出下雨的效果，虽然现在养观赏鱼有氧气棒，但是由于电机产生的噪音反而会增加鱼儿的不安的感觉，当然这些噪音也会给养殖者及家庭其他成员带来烦躁的感觉，另一方面，氧气棒虽然能增加水中的氧气含量，并不能有效地模拟下雨效果，所以鱼缸中的鱼儿比自然界的鱼儿少了份灵气和活力，这仍有待于该进加以解决。

发明内容

为了解决上述问题，本发明提供了一种用于方形鱼缸的模拟大自然环境的养鱼设备。

本发明采用的技术方案为：一种用于方形鱼缸的模拟大自然环境的养鱼设备，其特征在于包括横杆，中空管，固定装置，手柄组成，所述中空管的两端开口,所述中空管垂直穿过所述横杆，所述固定装置有两个，所述横杆的一端连接所述手柄，并穿过一个固定装置的上部，所述手柄和所述横杆分别位于所述固定装置的两侧，所述横杆的另一端穿过另一个固定装置的上部。

进一步的，所述中空管沿所述横杆的轴向方向均匀分布。

进一步的，所述中空管为6-12个，

本发明也可以说是一种用于方形鱼缸的模拟大自然环境的养鱼设备，进一步的，所述手柄与横杆同轴。

本发明也可以说是一种用于方形鱼缸的鱼缸养鱼的装置，进一步的，所述固定装置为一平板上面设置吸盘。

本发明也可以说是一种用于方形鱼缸的养鱼的工具，进一步的，所述中空管的侧面沿长度方向均匀分布着孔洞。

本发明也可以说是一种用于方形鱼缸的提高水中氧气含量的养鱼设备，进一步的，所述圆孔为4-10个。

本发明也可以说是一种用于方形鱼缸的增加水的流动性的养鱼装置，进一步的，所述固定装置为一平板上面设置夹子。

本发明也可以说是一种用于方形鱼缸的提高水的活性的养鱼装置，进一步的，所述固定装置为一平板上面设置卡槽。

本发明也可以说是一种用于方形鱼缸的养殖观赏鱼的装置，进一步的，所述中空管的两端开口,所述中空管垂直穿过所述横杆，所述固定装置有两个，所述手柄穿过其中一个所述固定装置的平板,两个所述固定装置的平板分别与两个所述上锥齿轮的轴心旋转轴连接，所述手柄和所述上锥齿轮分别位于所述固定装置的两侧，上锥齿轮通过链条与下锥齿轮连接，所述链条与上锥齿轮和下锥齿轮的圆周相切，所述下锥齿轮的轴心与所述横杆的两端固定连接。

本发明也可以说是一种用于方形鱼缸的养殖观赏鱼的工具，进一步的，所述手柄为“L”型。

本发明也可以说是一种用于方形鱼缸的增加水中含氧量的养鱼设备，进一步的，所述中空管的两端开口,所述中空管垂直穿过所述横杆，所述固定装置有两个，固定装置的上端连接着横向连接板的两端，横向连接板的中间下方连接着固定板，固定板与中上部锥齿轮的轴心旋转轴连接，中上部锥齿轮通过链条与中下部锥齿轮连接，所述链条与中上部锥齿轮和中下部锥齿轮的圆周相切，所述手柄穿过横向连接板的中间，所述手柄与横向锥齿轮的轴心固定连接，横向锥齿轮与中上部锥齿轮垂直相切，所述横杆穿过中下部锥齿轮的轴心，且中下部锥齿轮的轴心固定连接在横杆的中心。

进一步的，两个固定装置分别连接着套绳，两个套绳分别套在横杆的两端。

进一步的，所述中空管的两端开口,所述中空管垂直穿过所述横杆，所述固定装置有两个，所述上锥齿轮与所述固定装置的平板旋转轴连接，上锥齿轮通过链条与下锥齿轮连接，所述链条与上锥齿轮和下锥齿轮的圆周相切，所述下锥齿轮的轴心与所述横杆的两端固定连接。固定装置的上端连接着横向连接板的两端，横向连接板的中间下方连接着固定板，固定板与中上部锥齿轮的轴心旋转轴连接，中上部锥齿轮通过链条与中下部锥齿轮连接，所述链条与中上部锥齿轮和中下部锥齿轮的圆周相切，所述手柄穿过横向连接板的中间，所述手柄与横向锥齿轮的轴心固定连接，横向锥齿轮与中上部锥齿轮垂直相切，所述横杆穿过中下部锥齿轮的轴心，且中下部锥齿轮的轴心固定连接在横杆的中心。

本发明也可以说是一种用于方形鱼缸的增加水中含氧量的养鱼设备，进一步的，所述横向连接板的一侧连接挡板。

本发明构造简单，成本低廉，可以在长方形的鱼缸内模拟大自然中下雨的情景，一方面使得观赏鱼有身处在大自然的感觉，另一方面也可以增加水中的氧气含量，将鱼缸中的死水变为活水，提高水的活性，增加水的流动性，同时又可以使得养殖者和观赏鱼产生互动，增加养殖观赏鱼类的娱乐效果，加强养殖者和观赏鱼之间的情感交流。本发明也可以锻炼使用者的手部的灵活性，也可以作为手部锻炼的训练装置。

附图说明

图1为本发明实施例一的示意图。

图2为本发明实施例二的示意图。

图3为本发明实施例三的示意图。

图4为本发明实施例四的示意图。

图5为本发明实施例五的示意图。

图6为本发明实施例六的示意图。

图7为本发明实施例七的示意图。

图中标号名称：1横杆，2中空管，3固定装置，4手柄，5孔洞，6下锥齿轮，7链条，8上锥齿轮，9固定板，10横向锥齿轮，11中上部锥齿轮，12中下部锥齿轮，13横向连接板，14挡板，15平板，16套绳。

具体实施方式

本发明实施例一如图1所示，该用于方形鱼缸的模拟大自然环境的养鱼设备包括横杆1，中空管2，固定装置3，手柄4组成，所述中空管2的两端开口,所述中空管2垂直穿过所述横杆1，所述固定装置3有两个，所述横杆1的一端连接所述手柄4，并穿过一个固定装置3的上部，所述手柄4和所述横杆1分别位于所述固定装置3的两侧，所述横杆1的另一端穿过另一个固定装置3的上部。

本发明在使用时，将固定装置3固定在鱼缸的两侧，使得鱼缸的水漫过横杆1，并且保证中空管2的端口与水面接触，这时手持手柄4快速旋转，使得水从中空管2上面的端口喷洒出来。本发明可以模拟大自然中下雨的情景，一方面使得观赏鱼有身处在大自然的感觉，另一方面也可以增加水中的氧气含量，将鱼缸中的死水变为活水，同时又可以使得养殖者和观赏鱼产生互动，增加养殖观赏鱼类的娱乐效果，加强养殖者和观赏鱼之间的情感交流。本发明也可以锻炼使用者的手部的灵活性，也可以作为手部锻炼的训练装置。

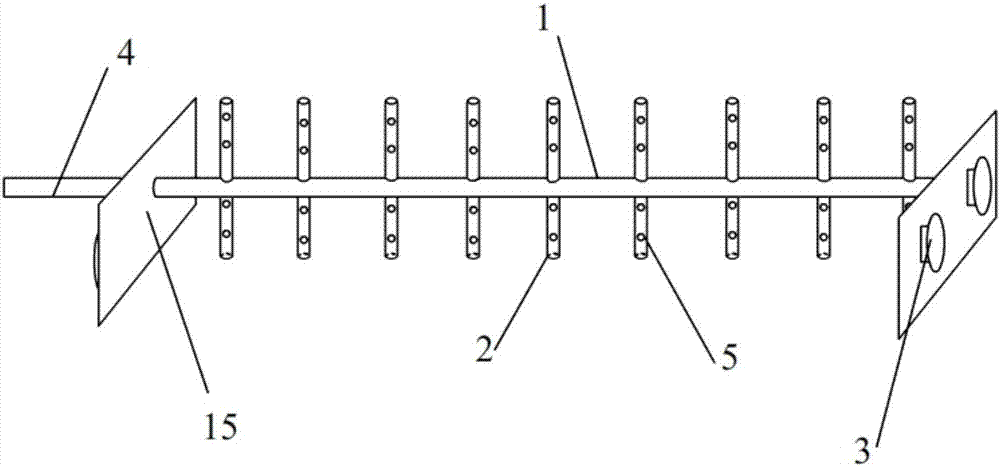

本发明实施例二而如图2所示，该用于方形鱼缸的模拟大自然环境的养鱼设备，在实施例二的基础上进行改进，所述中空管2的侧面沿长度方向均匀分布着孔洞5，这样设计可以使得喷洒出来的水更均匀地洒在鱼缸的水面上，再配合调节旋转速度就可以模拟大自然的各种各样的雨的情景，比如大雨，小雨，急雨，缓雨等，让鱼儿感觉到不同的下雨的感觉。所述固定装置3为一平板上面设置吸盘，固定鱼缸的外表面两侧。这种固定装置3适合鱼缸两侧是各种形状的鱼缸。

本发明实施例三如图3所示，该用于方形鱼缸的模拟大自然环境的养鱼设备，所述手柄4穿过所述固定装置3的平板15，所述固定装置的平板15与上锥齿轮8的轴心旋转轴连接，所述手柄4和所述上锥齿轮8分别位于所述固定装置3的两侧，上锥齿轮8通过链条7与下锥齿轮6连接，所述链条7与上锥齿轮8和下锥齿轮6的圆周相切，所述下锥齿轮6的轴心与所述横杆1的两端固定连接。鱼缸的水有时不会装得很满，这样就导致水面无法漫过横杆1，中空管2的端口无法与水面接触。为了解决这个技术问题，采用了上锥齿轮8通过链条7与下锥齿轮6连接，所述链条7与上锥齿轮8和下锥齿轮6的圆周相切，通过链条7与上锥齿轮8和下锥齿轮6的传输，这样使得横杆1与上锥齿轮8手柄4不同轴，横杆1可以在手柄4的下方，这样即便鱼缸的水很浅，水面也可以漫过横杆1，中空管2的端口能与水面接触。

本发明施例四如图4所示，该用于方形鱼缸的模拟大自然环境的养鱼设备，固定装置3的上端连接着横向连接板13的两端，横向连接板13的中间下方连接着固定板9，固定板9与中上部锥齿轮11的轴心旋转轴连接，中上部锥齿轮11通过链条7与中下部锥齿轮12连接，所述链条7与中上部锥齿轮11和中下部锥齿轮12的圆周相切，所述手柄4穿过横向连接板13的中间，所述手柄4与横向锥齿轮10的轴心固定连接，横向锥齿轮10与中上部锥齿轮11垂直相切，所述横杆1穿过中下部锥齿轮12的轴心，且中下部锥齿轮12的轴心固定连接在横杆1的中心。有的家庭中的方形的鱼缸是靠着墙的，甚至是三面环墙，只有一面玻璃可以欣赏观赏鱼，如果手柄4设置在鱼缸的一侧就无法操作了。为了解决这个技术问题，采用了固定装置3的上端连接着横向连接板13的两端，横向连接板13的中间下方连接着固定板9，固定板9与中上部锥齿轮11的轴心连接，中上部锥齿轮11通过链条7与中下部锥齿轮12连接，所述链条7与中上部锥齿轮11和中下部锥齿轮12的圆周相切，横向连接板13的中间连接着所述手柄4，所述手柄4与横向锥齿轮10的轴心连接，横向锥齿轮10与中上部锥齿轮11相切，将手柄4移到鱼缸的上方的中间位置的方法，通过横向锥齿轮10与中上部锥齿轮11垂直相切，使得手柄4的旋转轴与横杆1的旋转轴相互垂直，手柄4位于横杆1中间，也能够使得旋转时用力均匀，并且操作起来更方便。

所述手柄4为“L”型，是为了手柄4进行旋转时，更省力。

所述固定装置3为一平板15上面设置夹子或卡槽，可以固定鱼缸的两侧，这种固定装置3适合鱼缸两侧是平直的鱼缸，比如方形鱼缸。

本发明施例五如图5所示，该用于方形鱼缸的模拟大自然环境的养鱼设备，两个固定装置3分别连接着套绳16，两个套绳16分别套在横杆1的两端。这样可适度横杆1更加稳定，不会左右失衡。

本发明施例六如图6所示，该用于方形鱼缸的模拟大自然环境的养鱼设备，所述上锥齿轮8与所述固定装置3的平板15旋转轴连接，上锥齿轮8通过链条7与下锥齿轮6连接，所述链条7与上锥齿轮8和下锥齿轮6的圆周相切，所述下锥齿轮6的轴心与所述横杆1的两端固定连接。固定装置3的上端连接着横向连接板13的两端，横向连接板13的中间下方连接着固定板9，固定板9与中上部锥齿轮11的轴心旋转轴连接，中上部锥齿轮11通过链条7与中下部锥齿轮12连接，所述链条7与中上部锥齿轮11和中下部锥齿轮12的圆周相切，所述手柄4穿过横向连接板13的中间，所述手柄4与横向锥齿轮10的轴心固定连接，横向锥齿轮10与中上部锥齿轮11垂直相切，所述横杆1穿过中下部锥齿轮12的轴心，且中下部锥齿轮12的轴心固定连接在横杆1的中心。这样设计可以使得横杆1旋转更加省力，而且横杆1的平衡性更良好。

本发明施例七如图7所示，该用于方形鱼缸的模拟大自然环境的养鱼设备，所述横向连接板13的一侧连接挡板14。这样设计可以避免操作者被喷洒出来的水溅湿衣服。

综上所述仅为本发明具体实施例，但并不局限于实施例，还可各技术特征重新组合更多实现方式，凡在不脱离本发明构思的情况下，依本申请所做的等效修饰和现有技术添加均视为本发明技术范畴。
