技术领域

本发明涉及农机配件加工技术领域，具体为一种农机配件加工用切割装置。

背景技术

农机配件比较笼统的概括了与农业生产相关联的机械配件，涵盖面很广，农机配件在进行加工的过程中往往需要进行切割，这时需要用到切割机，目前切割机的夹紧装置在使用时无法根据需要切割农机配件的大小来调节夹紧距离，使用不方便。

发明内容

本发明的目的在于提供一种农机配件加工用切割装置，具备能够根据农机配件的大小来调节夹紧距离并且使用方便的优点，解决了无法根据需要切割农机配件的大小来调节夹紧距离并且使用不方便的问题。

为实现上述目的，本发明提供如下技术方案：一种农机配件加工用切割装置，包括底座，所述底座顶部的右侧固定安装有控制器，所述底座的顶部且位于控制器的左侧固定安装有电动伸缩杆，所述电动伸缩杆左侧的顶部固定连接有固定座一，所述固定座一的内部活动安装有转轴一，所述转轴一的表面活动连接有连接杆一，所述连接杆一远离转轴一的一端固定连接有容置盘，所述容置盘的正表面固定安装有电机一，所述电机一的输出端贯穿容置盘并固定连接有切割盘，所述切割盘的左侧延伸至容置盘的外部，所述底座顶部的左侧固定连接有支撑杆，所述支撑杆的右侧固定连接有支撑块，所述支撑块的顶部固定连接有滑轨，所述底座的顶部且位于支撑杆的右侧固定连接有固定块，所述固定块的顶部固定安装有电机二，所述电机二的输出端固定连接有齿轮，所述齿轮的顶部啮合有齿板，所述齿板靠近支撑块一端的底部通过支架活动安装有滚轮，所述滚轮与滑轨滑动连接，所述齿板的右端固定连接有固定座二，所述固定座二的内部活动安装有转轴二，所述转轴二的表面活动连接有连接杆二，所述底座的顶部且位于固定块的右侧固定连接有固定杆，所述连接杆二的中轴处通过销轴与固定杆活动连接，所述连接杆二的右端固定连接有第一夹紧块，所述固定杆的右侧固定连接有连接杆三，所述连接杆三的右端固定连接有第二夹紧块，所述控制器分别与电机一和电机二电性连接。

优选的，所述容置盘的顶部固定连接有把手，所述把手远离容置盘的一端固定连接有防滑垫。

优选的，所述第一夹紧块的顶部固定连接有海绵垫一，所述第二夹紧块的底部固定连接有海绵垫二。

优选的，所述齿轮的表面设置有第一齿牙，所述齿板的底部设置有与第一齿牙相适配的第二齿牙。

优选的，所述齿板底部的两侧均固定连接有限位块，所述限位块位于第二齿牙的两侧。

与现有技术相比，本发明的有益效果如下：

1、本发明通过电机二、齿轮和齿板的配合，达到了电机二带动齿轮旋转，齿轮旋转促使齿板左右移动的效果，再通过齿板、转轴二、连接杆二、固定杆的配合，达到了齿板左右移动时能够促使连接杆二的右端上下运动的效果，最后通过连接杆二、第一夹紧块和第二夹紧块的配合，达到了能够调节夹紧距离的效果，能够根据农机配件的大小来调节夹紧距离，使用方便。

2、本发明通过设置固定座一、转轴一和连接杆一，达到了使用者能够调节切割盘的切割角度，通过设置海绵垫一和海绵垫二，达到了避免夹紧力度过大对工件造成损坏，通过设置限位块，能够避免齿板脱离齿轮。

附图说明

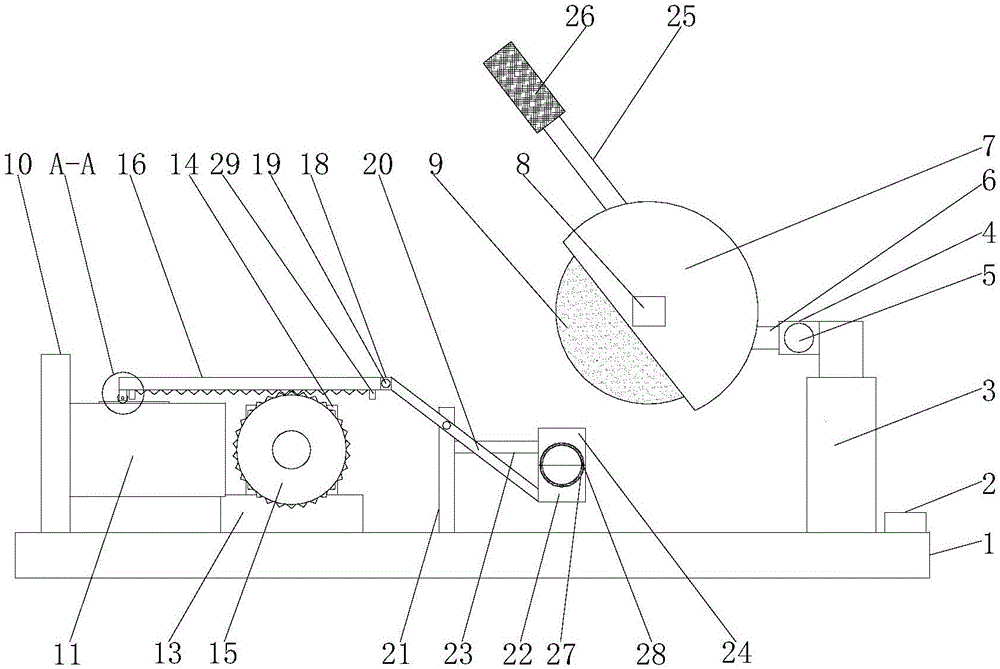

图1为本发明结构示意图；

图2为本发明A-A的局部结构放大图。

图中：1底座、2控制器、3电动伸缩杆、4固定座一、5转轴一、6连接杆一、7容置盘、8电机一、9切割盘、10支撑杆、11支撑块、12滑轨、13固定块、14电机二、15齿轮、16齿板、17滚轮、18固定座二、19转轴二、20连接杆二、21固定杆、22第一夹紧块、23连接杆三、24第二夹紧块、25把手、26防滑垫、27海绵垫一、28海绵垫二、29限位块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，一种农机配件加工用切割装置，包括底座1，底座1顶部的右侧固定安装有控制器2，底座1的顶部且位于控制器2的左侧固定安装有电动伸缩杆3，电动伸缩杆3可以带动切割盘9上下运动，能够调节切割时的高度，方便使用者进行切割工作，电动伸缩杆3左侧的顶部固定连接有固定座一4，固定座一4的内部活动安装有转轴一5，转轴一5的表面活动连接有连接杆一6，连接杆一6远离转轴一5的一端固定连接有容置盘7，通过设置固定座一4、转轴一5和连接杆一6，达到了使用者能够调节切割盘9的切割角度，容置盘7的顶部固定连接有把手25，通过设置把手25，可以方便使用者调节容置盘7的角度，方便切割，把手25远离容置盘7的一端固定连接有防滑垫26，通过设置防滑垫26，可以达到避免使用者在调节切割盘9时双手打滑，容置盘7的正表面固定安装有电机一8，电机一8可以带动切割盘9旋转，使切割盘9能够对农机配件进行切割，电机一8的输出端贯穿容置盘7并固定连接有切割盘9，切割盘9在旋转时能够对农机配件进行切割，切割盘9的左侧延伸至容置盘7的外部，底座1顶部的左侧固定连接有支撑杆10，支撑杆10的右侧固定连接有支撑块11，支撑块11的顶部固定连接有滑轨12，底座1的顶部且位于支撑杆10的右侧固定连接有固定块13，固定块13的顶部固定安装有电机二14，电机二14为正反转电机，可以带动齿轮15进行两种方向的旋转，电机二14的输出端固定连接有齿轮15，齿轮15的顶部啮合有齿板16，齿板16在齿轮15的作用下会左右移动，齿轮15的表面设置有第一齿牙，齿板16的底部设置有与第一齿牙相适配的第二齿牙，齿板16底部的两侧均固定连接有限位块29，限位块29位于第二齿牙的两侧，通过设置限位块29，能够避免齿板16脱离齿轮15，齿板16靠近支撑块11一端的底部通过支架活动安装有滚轮17，滚轮17与滑轨12滑动连接，通过设置滚轮17和滑轨12，可以达到限制齿板16左右移动距离和能够使齿板16能够平稳的左右移动，齿板16的右端固定连接有固定座二18，固定座二18的内部活动安装有转轴二19，转轴二19的表面活动连接有连接杆二20，底座1的顶部且位于固定块13的右侧固定连接有固定杆21，连接杆二20的中轴处通过销轴与固定杆21活动连接，连接杆二20的右端固定连接有第一夹紧块22，固定杆21的右侧固定连接有连接杆三23，连接杆三23的右端固定连接有第二夹紧块24，第一夹紧块22的顶部固定连接有海绵垫一27，第二夹紧块24的底部固定连接有海绵垫二28，通过设置海绵垫一27和海绵垫二28，达到了避免夹紧力度过大对工件造成损坏，控制器2分别与电机一8和电机二14电性连接，通过电机二14、齿轮15和齿板16的配合，达到了电机二14带动齿轮15旋转，齿轮15旋转促使齿板16左右移动的效果，再通过齿板16、转轴二19、连接杆二20、固定杆21的配合，达到了齿板16左右移动时能够促使连接杆二20的右端上下运动的效果，最后通过连接杆二20、第一夹紧块22和第二夹紧块24的配合，达到了能够调节夹紧距离的效果。

使用时，使用者将农机配件放在第一夹紧块22与第二夹紧块24之间，通过控制器2启动电机二14，电机二14带动齿轮15旋转，齿轮15旋转促使齿板16向左运动，齿板16向左运动促使连接杆二20的右端在转轴二19和固定杆21的作用下会上升，连接杆二20右端上升的同时促使第一夹紧块22与第二夹紧块24配合对农机工件进行夹紧，当农机工件夹紧之后，使用通过控制器2启动电机一8，电机一8带动切割盘9对农机配件进行切割，当农机配件切割完成之后，使用者通过控制器2关闭电机一8并控制电机二14反转，电机二14反转促使齿板16向右移动，齿板16向右移动促使连接杆二20的右端下降，使用者即可取出农机配件。

综上所述：该农机配件加工用切割装置，通过支撑杆10、支撑块11、滑轨12、固定块13、电机二14、齿轮15、齿板16、滚轮17、固定座二18、转轴二19、连接杆二20、固定杆21、第一夹紧块22、连接杆三23和第二夹紧块24的配合，解决了无法根据需要切割农机配件的大小来调节夹紧距离并且使用不方便的问题。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
