技术领域

本发明涉及吸烟辅助用具技术领域，特别是涉及一种新型贩卖设备。

背景技术

目前，烟草是土生于南美洲的一种植物，其叶子可用来口嚼或做成卷烟来 吸。最早享用烟草的是美洲的印地安红人。当欧洲探险家抵达新大陆时，烟草 的使用在美洲已经相当普遍。到了十六世纪，烟草被传入欧洲，然后再流传到 世界各地。二十世纪以前，烟草大部分以咀嚼、嗅闻(snuff)、烟斗以及雪茄的 方式被使用。十九世纪末期、由于制造香烟的机器被发明，纸烟成为烟草使用 的主要型式。在国人众多的嗜好品中，崇洋媚外之风越刮猛，唯独香烟这个为 国家创造最大税利的奢侈品最使国人扬眉吐气，尽管洋烟在80年代的中国各地 也神气了一段时间，但我香烟中华香烟中华们的国产烟最终还是打败了这些 侵略者。高档香烟吸引人之处在于其优美醇和的香气。同样是烟草，同样只是 吸吸它的烟气而已，人们竟愿意用百倍的价钱买来享受，这同香水的情形一模 一样，即香气在这里起了决定性作用。

然而，吸烟不仅会对吸烟者产生危害，还是迫使吸烟者附近的人们成为二 手烟的受害者。其中，二手烟，亦称非自愿性吸烟、环境烟草烟雾，即在室内 吸取点燃烟草时随着烟雾释放出来的物质，是一种被动吸烟方式。其也是危害 最广泛、最严重的室内空气污染，是全球重大死亡原因。有研究指出，二手烟 有焦油、阿摩尼亚、尼古丁、悬浮微粒、PM2.5、钋-210等超过4000种有害化 学物质及数十种致癌物质。

此外，在一些交通工具或者公共场合内，如，在火车车厢内、飞机机舱内、 机场候机楼、火车站候机楼、教育场合、医院等等，当吸烟者犯烟瘾时，到了 抑制不住的时候，往往会迫不得已地在这些场合内吸烟，且往往会在这些场合 的隐蔽位置处进行香烟的抽吸，如，在卫生间或墙壁角落处进行香烟的抽吸， 然而，即使在这些隐蔽位置处进行抽吸香烟，仍然无法使得周边的人员避免二 手烟的危害，而且还会使吸烟者的良心和道德受到自我谴责。

发明内容

基于此，有必要提供一种可以减少二手烟危害以及便于吸烟者吸烟的新型 贩卖设备。

一种新型贩卖设备，包括：

座椅机构，所述座椅机构包括座椅本体、左柜体及右柜体，所述左柜体及 所述右柜体分别设置于所述座椅本体的两端，所述左柜体具有空心结构，其内 形成左安装腔体，所述右柜体具有空心结构，其内形成右安装腔体；

自动贩卖机构，所述自动贩卖机构包括钱币投入装置、香烟储存装置及贩 卖装置，所述钱币投入装置设置于所述左柜体，其开设有投币口，用于投入钱 币，所述投币口位于所述左柜体的表面，所述香烟储存装置设置于所述左柜体， 所述香烟储存装置内具有香烟储存腔体，用于储存香烟，所述香烟储存装置开 设有与所述香烟储存腔体连通的香烟滚出通道，所述贩卖装置设置于所述左安 装腔体内，其分别与所述钱币投入装置及所述香烟储存装置连接，用于在接收 所述投币口投入的钱币时，控制所述香烟滚出通道开启并使香烟从所述香烟滚 出通道处滚出；

烟灰收集机构，所述烟灰收集机构包括烟灰缸、承灰盘、转动杆及烟灰盒， 所述右柜体开设有烟灰收集孔，所述烟灰缸具有两端开口的空心结构，所述烟 灰缸设置于所述右柜体，且与所述烟灰缸收集孔连通，所述承灰盘转动设置于 所述烟灰缸，用于封闭所述烟灰收集孔，所述转动杆转动设置于所述烟灰缸， 所述转动杆的第一端与所述承灰盘连接，所述转动杆的第二端露置于所述烟灰 缸外部，所述烟灰盒容置于所述右安装腔体内部，且其与所述烟灰收集孔连通， 其中，所述转动杆包括转动本体及旋钮，所述转动本体转动设置于所述烟灰缸， 所述转动本体的第一端与所述承灰盘连接，所述转动本体的第二端露置于所述 烟灰缸外部，所述旋钮设置于所述转动本体的第二端；

烟雾收集机构，所述烟雾收集机构包括安装柱、收集盒、抽风装置、储水 装置及按压式阀门，所述安装柱设置于所述右柜体，所述收集盒安装于所述安 装柱，所述收集盒开设有抽风孔及喷水孔，所述抽风装置容置于所述右安装腔 体，并与所述抽风孔连通，所述储水装置容置于所述右安装腔体，并与所述喷 水孔连通，所述储水装置用于容置外部的水，所述按压式阀门设置于收集盒， 用于在按压时，使所述储水装置所容置的外部的水通过所述喷水孔喷出至所述 烟灰缸。

在其中一个实施例中，所述转动本体具有圆形结构的横截面。

在其中一个实施例中，所述转动本体具有圆杆状结构。

在其中一个实施例中，所述旋钮具有圆形结构的横截面。

在其中一个实施例中，所述旋钮具有圆盘状的结构。

上述新型贩卖设备通过设置座椅机构、自动贩卖机构、烟灰收集机构及烟 雾收集机构，可以减少二手烟危害，同时还可以提供一个便于吸烟者吸烟的环 境。

附图说明

图1为本发明一实施方式的新型贩卖设备的结构示意图；

图2为图1所示的新型贩卖设备的另一角度的结构示意图；

图3为图2在A处的放大图；

图4为本发明一实施方式的新型贩卖设备的内部结构示意图；

图5为本发明另一实施方式的新型贩卖设备的局部结构示意图；

图6为本发明另一实施方式的新型贩卖设备的局部结构示意图；

图7为本发明另一实施方式的新型贩卖设备的局部结构示意图；

图8为本发明另一实施方式的新型贩卖设备的局部结构示意图。

具体实施方式

为了便于理解本发明，下面将参照相关附图对本发明进行更全面的描述。 附图中给出了本发明的较佳实施方式。但是，本发明可以以许多不同的形式来 实现，并不限于本文所描述的实施方式。相反地，提供这些实施方式的目的是 使对本发明的公开内容理解的更加透彻全面。

需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一 个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元 件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用 的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目 的，并不表示是唯一的实施方式。

除非另有定义，本文所使用的所有的技术和科学术语与属于本发明的技术 领域的技术人员通常理解的含义相同。本文中在本发明的说明书中所使用的术 语只是为了描述具体的实施方式的目的，不是旨在于限制本发明。本文所使用 的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

例如，一种新型贩卖设备，包括：座椅机构，所述座椅机构包括座椅本体、 左柜体及右柜体，所述左柜体及所述右柜体分别设置于所述座椅本体的两端， 所述左柜体具有空心结构，其内形成左安装腔体，所述右柜体具有空心结构， 其内形成右安装腔体；自动贩卖机构，所述自动贩卖机构包括钱币投入装置、 香烟储存装置及贩卖装置，所述钱币投入装置设置于所述左柜体，其开设有投 币口，用于投入钱币，所述投币口位于所述左柜体的表面，所述香烟储存装置 设置于所述左柜体，所述香烟储存装置内具有香烟储存腔体，用于储存香烟， 所述香烟储存装置开设有与所述香烟储存腔体连通的香烟滚出通道，所述贩卖 装置设置于所述左安装腔体内，其分别与所述钱币投入装置及所述香烟储存装 置连接，用于在接收所述投币口投入的钱币时，控制所述香烟滚出通道开启并 使香烟从所述香烟滚出通道处滚出；烟灰收集机构，所述烟灰收集机构包括烟 灰缸、承灰盘、转动杆及烟灰盒，所述右柜体开设有烟灰收集孔，所述烟灰缸 具有两端开口的空心结构，所述烟灰缸设置于所述右柜体，且与所述烟灰缸收 集孔连通，所述承灰盘转动设置于所述烟灰缸，用于封闭所述烟灰收集孔，所 述转动杆转动设置于所述烟灰缸，所述转动杆的第一端与所述承灰盘连接，所 述转动杆的第二端露置于所述烟灰缸外部，所述烟灰盒容置于所述右安装腔体 内部，且其与所述烟灰收集孔连通，其中，所述转动杆包括转动本体及旋钮， 所述转动本体转动设置于所述烟灰缸，所述转动本体的第一端与所述承灰盘连 接，所述转动本体的第二端露置于所述烟灰缸外部，所述旋钮设置于所述转动 本体的第二端；烟雾收集机构，所述烟雾收集机构包括安装柱、收集盒、抽风 装置、储水装置及按压式阀门，所述安装柱设置于所述右柜体，所述收集盒安 装于所述安装柱，所述收集盒开设有抽风孔及喷水孔，所述抽风装置容置于所 述右安装腔体，并与所述抽风孔连通，所述储水装置容置于所述右安装腔体， 并与所述喷水孔连通，所述储水装置用于容置外部的水，所述按压式阀门设置 于收集盒，用于在按压时，使所述储水装置所容置的外部的水通过所述喷水孔 喷出至所述烟灰缸。

为了对上述新型贩卖设备进行进一步说明，例如，请一并参阅图1及图2， 新型贩卖设备10包括：座椅机构100、自动贩卖机构200、烟灰收集机构300 及烟雾收集机构400，自动贩卖机构200、烟灰收集机构300及烟雾收集机构400 均设置于座椅机构100。

请参阅图1，座椅机构100包括座椅本体110、左柜体120及右柜体130， 左柜体120及右柜体130分别设置于座椅本体110的两端。座椅本体110用于 供吸烟用户坐下休憩，具体的，座椅本体110用于供吸烟用户在抽吸香烟时坐 下休憩，这样，利于提高舒适度，从而可以提高吸烟用户抽吸香烟时的便利性。 例如，左柜体120及右柜体130以座椅本体110的中轴线呈中心对称分布。

一实施方式中，所述左柜体具有空心结构，其内形成左安装腔体，所述左 安装腔体用于安装自动贩卖机构200；所述右柜体具有空心结构，其内形成右安 装腔体，所述右安装腔体用于安装烟灰收集机构300。

请参阅图1，自动贩卖机构200包括钱币投入装置210、香烟储存装置220 及贩卖装置(图1中被左柜体120遮挡)，钱币投入装置210设置于左柜体120， 钱币投入装置210开设有投币口211，用于投入钱币，投币口211位于左柜体 120的表面。例如，投币口211可以投入硬币或纸币，当吸烟用户向所述投币口 投入钱币时，所述贩卖装置会识别该钱币，并判断真伪，若判断该钱币为真钞 时，则控制香烟储存装置220对应提供香烟，以供吸烟用户进行抽吸。这样， 实现了香烟供应的量贩式或投币式效果。优选的，所述钱币投入装置还包括红 外传感器，所述红外传感器设置于所述投币口，当用户向所述投币口投入钱币 时，所述红外传感器用于向所述贩卖装置发送投币电信号，所述贩卖装置接收 并响应所述投币电信号，用于识别钱币，并判断真伪，若判断该钱币为真钞时， 则控制香烟储存装置220对应提供香烟，以供吸烟用户进行抽吸。

请参阅图1，香烟储存装置220设置于左柜体120，香烟储存装置220内具 有香烟储存腔体，所述香烟储存腔体用于储存香烟。例如，所述香烟储存腔体 具有长条状的长方形结构的横截面，其与香烟横截面的形状和结构相同，这样， 利于储存香烟。例如，，所述香烟储存腔体内储存的香烟包括但不局限于卷状或 筒状香烟。

请参阅图1，香烟储存装置220开设有与所述香烟储存腔体连通的香烟滚出 通道221，所述香烟储存腔体内储存的香烟从香烟滚出通道221滚出。

所述贩卖装置设置于所述左安装腔体内，所述贩卖装置分别与钱币投入装 置210及香烟储存装置220连接，用于在接收所述投币口投入的钱币时，控制 香烟滚出通道221开启并使香烟从所述香烟滚出通道处滚出，当香烟从所述香 烟滚出通道滚出后，吸烟用户可以拿取从所述香烟滚出通道滚出的香烟进行抽 吸，方便快捷。

一实施方式中，所述香烟滚出通道位置处设置有封闭门，所述封闭门用于 封闭所述香烟滚出通道，例如，当所述封闭门用于封闭所述香烟滚出通道时， 则所述封闭门用于阻挡香烟，以防止香烟从所述香烟滚出通道滚出，即所述封 闭门用于使香烟容置于所述香烟储存腔体内部。优选的，所述贩卖装置分别与 钱币投入装置210，以及香烟储存装置220的所述封闭门连接，用于在接收所述 投币口投入的钱币时，控制所述封闭门开启并使香烟从所述香烟滚出通道处滚 出，当香烟从所述香烟滚出通道滚出后，吸烟用户可以拿取从所述香烟滚出通 道滚出的香烟进行抽吸，方便快捷。

一实施方式中，所述贩卖装置包括钱币真伪检查模组、钱币金额计算模组、 找钱模组、控制模组及驱动模组，所述钱币真伪检查模组、所述钱币金额计算 模组、所述找钱模组依次电性连接，所述控制模组分别与所述钱币金额计算模 组及所述驱动模组电性连接，所述驱动模组与所述封闭门驱动连接。

所述钱币真伪检查模组用于检查所述投币口投入的钱币的真伪，所述钱币 金额计算模组用于计算所述投币口投入的钱币的金额，并根据吸烟用户所要购 买的香烟的数量，向所述控制模组发出控制电信号，以及向所述找钱模组发出 找钱电信号，所述找钱模组接收并响应所述找钱电信号，以给吸烟用户找钱， 所述控制模组接收并响应所述控制电信号，用于控制所述封闭门打开，即开启 所述香烟滚出通道，例如，根据所述吸烟用户所要购买的香烟的数量对应开启 预设时间的所述香烟滚出通道，以控制对应数量的香烟从所述香烟滚出通道滚 出。这样，实现了香烟供应的量贩式或投币式效果。需要说明的是，关于所述 贩卖装置如何识别所述投币装置投入的钱币，以及如何控制所述封闭门开启或 关闭所述香烟滚出通道，请参考现有技术实现，在此不再赘述。

需要强调的是，上述新型贩卖设备可以直接安装在飞机机舱内，如，头等 舱内，又如，还可以安装在火车上，如，火车餐厅或吸烟室内，又如，还可以 安装在动车上，如，动车餐厅或吸烟室内，又如，还可以安装在大巴等长途运 输工具内，这样，不仅解决了二手烟的危害，还给长途旅行中的吸烟用户在犯 烟瘾时，提供一个洁净和舒适的抽烟环境。

请一并参阅图1及图4，烟灰收集机构300包括烟灰缸310、承灰盘320、 转动杆330及烟灰盒340。

请参阅图1，右柜体130开设有烟灰收集孔131，烟灰缸310具有两端开口 的空心结构，烟灰缸310设置于右柜体130，且与烟灰缸310收集孔连通，例如， 所述烟灰缸的底部开口与所述烟灰收集孔131的开口平齐设置。这样，当吸烟 用户将香烟点燃并进行抽吸后，可以将烟灰弹入至烟灰缸310内，以避免烟灰 污染环境，这样，可以提高吸烟用户在抽吸香烟时的便利性。

请一并参阅图5及图6，承灰盘320转动设置于烟灰缸310，用于封闭烟灰 收集孔131，具体的，当吸烟用户将香烟点燃并进行抽吸后，可以将烟灰弹入至 承灰盘320内，以避免烟灰污染环境，这样，可以提高吸烟用户在抽吸香烟时 的便利性。转动杆330转动设置于烟灰缸310，转动杆330的第一端与承灰盘 320连接，转动杆330的第二端露置于烟灰缸310外部，这样，当转动所述转动 杆330时，可以带动所述承灰盘相对所述烟灰缸转动，并且在所述承灰盘转动 的过程中，所述烟灰缸的内侧壁会将所述承灰盘上烟灰和烟头刮下，基于自身 重力，所述承灰盘上的烟灰和烟头会掉入至烟灰盒340内部，利于集中回收。 例如，当吸烟用户完成香烟的抽吸操作时，即烟灰及烟头均容置于所述烟灰缸 内部时，则转动所述转动杆带动所述承灰盘，打开所述烟灰收集孔。

请参阅图4，烟灰盒340容置于所述右安装腔体内部，即安装在右柜体130 的内部，且烟灰盒340与所述烟灰收集孔连通。这样，当所述承灰盘320打开 时，即所述烟灰收集孔开启时，所述承灰盘320上的烟灰被所述烟灰缸的内侧 壁刮下，进而掉落至所述烟灰盒340内部，这样，利于烟灰的回收，以避免烟 灰污染环境，从而可以保持该香烟供应设备的洁净度。

请一并参阅图1及图2，烟雾收集机构400包括安装柱410、收集盒420、 抽风装置、储水装置及按压式阀门430。安装柱410设置于右柜体130，收集盒 420安装于安装柱410。

请参阅图3，收集盒420开设有抽风孔421及喷水孔422。所述储水装置容 置于所述右安装腔体，并且所述储水装置与所述喷水孔422连通，所述储水装 置用于容置外部的水，按压式阀门430设置于收集盒420，用于在按压时，使所 述储水装置所容置的外部的水通过喷水孔422喷出至烟灰缸310。这样，利用喷 水孔422可以浇灭烟头，从而可以避免持续燃烧的烟头释放烟雾。所述储水装 置用于给喷水孔422提供水。

请参阅图3，所述抽风装置容置于所述右安装腔体，并且所述抽风装置与抽 风孔421连通，这样，当吸烟用户在抽吸香烟时，香烟燃烧产生的烟雾就可以 由所述抽风孔421吸入，以避免烟雾逸散至外部环境，从而可以避免周边人群 收到二手烟的危害。此外，由于该香烟供应设备可以避免二手烟的危害，从而 可以安装在公共场合内，如，上述新型贩卖设备可以直接安装在飞机机舱内， 如，头等舱内，又如，还可以安装在火车上，如，火车餐厅或吸烟室内，又如， 还可以安装在动车上，如，动车餐厅或吸烟室内，又如，还可以安装在大巴等 长途运输工具内，这样，不仅解决了二手烟的危害，还给长途旅行中的吸烟用 户在犯烟瘾时，提供一个洁净和舒适的抽烟环境。

为了提高吸烟用户在抽吸香烟时的舒适性，例如，所述座椅本体的外表面 贴附有软垫层，所述软垫层具有弧形结构的贴合面；又如，所述软垫层包括依 次叠加设置的胶粘剂层、纤维层、隔热层及防火层；又如，所述胶粘剂层、所 述纤维层、所述隔热层及所述防火层的厚度依次递增；又如，所述防火层的厚 度为1.5cm～1.8cm；又如，所述防火层的厚度为1.6～1.8cm；又如，所述防火层 的厚度为1.7cm，这样，可以提高吸烟用户在抽吸香烟时的舒适性。

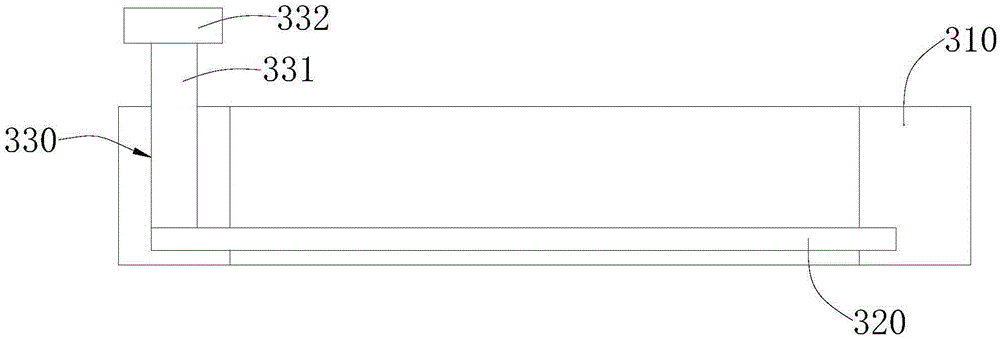

为了便于转动所述转动杆，例如，请参阅图5，转动杆330包括转动本体 331及旋钮332，转动本体331转动设置于烟灰缸310，转动本体331的第一端 与承灰盘320连接，转动本体331的第二端露置于烟灰缸310外部，旋钮332 设置于转动本体331的第二端；又如，所述转动本体具有圆形结构的横截面； 又如，所述转动本体具有圆杆状结构；又如，所述旋钮具有圆形结构的横截面； 又如，所述旋钮具有圆盘状的结构，这样，可以便于转动所述转动杆。

为了提高吸烟用户的体验度，例如，请参阅图2，左柜体120的表面上设置 有LED显示器500，LED显示器500与所述贩卖装置电性连接；又如，所述左 柜体开设有嵌置槽，所述LED显示器嵌置安装于所述嵌置槽；又如，至少部分 所述LED显示器露置于所述嵌置槽外；又如，所述LED显示器与所述嵌置槽的 底部之间设置有安装支架；又如，所述安装支架具有伸缩部，所述伸缩部与所 述LED显示器连接，这样，可以提高吸烟用户的体验度。

为了提高烟灰的回收程度，以提高洁净度，例如，请参阅图7，烟灰缸310 的内侧壁开设有烟灰吸入孔311，吸入孔311用于与外部的吸尘装置连通；又如， 设置若干所述烟灰吸入孔；又如，若干所述烟灰吸入孔依次间隔设置；又如， 若干所述烟灰吸入孔以所述烟灰缸的中心呈放射状分布；又如，所述烟灰吸入 孔具有圆形结构的横截面，这样，可以提高烟灰的回收程度，以提高洁净度。

为了更好地起到防烫效果，例如，请参阅图8，承灰盘320包括依次叠加设 置防烫层321、合金层322和防锈层323，防锈层323朝向烟灰盒340设置；又 如，所述合金层的厚度大于所述防烫层及所述防锈层的厚度；又如，所述防烫 层的厚度大于所述防锈层的厚度；又如，所述合金层的厚度为12mm～17mm；又 如，所述合金层的厚度为15mm～17mm；又如，所述合金层的厚度为16mm，这 样，可以更好地起到防烫效果。

上述新型贩卖设备10通过设置座椅机构100、自动贩卖机构200、烟灰收 集机构300及烟雾收集机构400，可以减少二手烟危害，同时还可以提供一个便 于吸烟者吸烟的环境。

例如，本发明的新型贩卖设备的其他实施方式还包括上述各实施方式的相 互组合所形成的新型贩卖设备。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对 上述实施例中的各块技术特征所有可能的组合都进行描述，然而，只要这些技 术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

以上所述实施例仅表达了本发明的几种实施方式，其描述较为具体和详细， 但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域 的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形和 改进，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附 权利要求为准。
