技术领域

本发明涉及鸡笼子清洁领域，特别是一种自动清洗鸡笼表面的装置。

背景技术

通常的鸡笼子由于吃喝拉撒都在笼子被，因此鸡笼子的形状都是条形网状的，由于条形比较细，在清洗方面是比较不方便的，如果长时间的不清洗，室内的温度比较高，时间长了细菌容易滋生，容易导致鸡生病，由于饲养在比较封闭的空间，如果一只鸡生病，就会传染整个屋子内的鸡，这样就造成了经济损失，因此为了解决这些问题，设计一种自动清洗的装置是很有必要的。

发明内容

本发明的目的是为了解决上述问题，设计了一种自动清洗鸡笼表面的装置。

实现上述目的本发明的技术方案为，一种自动清洗鸡笼表面的装置，包括条形承载板,所述条形承载板上表面固定连接有条形空心箱体，所述条形空心箱体侧表面上设有摆动清理机构，所述条形空心箱体上表面设有水管支撑机构，所述条形承载板下表面设有移动机构，所述条形空心箱体上表面且位于水管支撑机构前侧设有表面污垢刮除机构，所述污垢刮除机构由设置在条形空心箱体上表面的多个条形固定板、开在每个条形固定板上表面的多个支撑矩形柱、固定连接在每个条形固定板上方且与所对应多个支撑矩形柱上表面连接的条形承载基座、嵌装在每个条形承载基座侧表面的一组一号电控推动杆、套装在每个一号电控推动杆上且与所对应一号电控推动杆相垂直的多个刮动夹手、套装在每个一号电控推动杆上的一号弹性防水层、嵌装在每个条形承载基座上表面的一组电控升降支架、固定套装在每组电控升降支架一端面上的条形板H、嵌装在每个条形板H侧表面上的多个升降刮手、设置在每个刮动夹手和每个升降刮手内侧表面上的硬质摩擦垫片共同构成。

所述摆动清理机构由设置在条形空心箱体侧表面上的多组竖直滑道、设置在每个竖直滑道内的一组挤压块、开在条形空心箱体侧表面上且位于每个竖直滑道外侧的一组一号条形凹槽、设置在每个一号条形凹槽内侧表面且伸入所对应竖直滑道内的转动螺旋杆、套装在每个转动螺旋杆上与所对应挤压块之间的一组推动杆、设置在条形空心箱体侧表面上且位于多组挤压块之间的条形支撑板、固定连接在条形支撑板上表面一端的多个折形拉伸固定杆、套装在多个折形拉伸固定杆上的竖直支撑板、设置在每个竖直支撑板侧表面上的一组竖直滑道A、设置在每个竖直滑道A上的电控小车、固定连接在每个电控小车前表面的水平支撑板、贯穿一组水平支撑板的转动圆轴、套装在转动圆轴上的清理滚轮共同构成。

所述水管支撑机构由开在条形空心箱体上表面的多个一号圆形通孔、固定连接在条形空心箱体内且位于每个一号圆形通孔外的的两组支撑立柱、固定连接在每两组支撑立柱上的矩形板、设置在每个矩形板上表面且旋转端向上的一号微型旋转电机、套装在一号微型旋转电机旋转端上且与所对应一号圆形通孔相匹配的转动圆盘、开在每个转动圆盘侧表面上的圆环凹槽、嵌装在每个一号圆形通孔内侧表面上的一组固定杆、套装在每个固定杆上且与所对应圆环凹槽相匹配的滚动轮、嵌装在每个转动圆盘上表面的支撑架、设置在每个支撑架上表面的弹簧夹手共同构成。

所述移动机构由设置在条形承载板下表面的边缘处两组矩形垫片、嵌装在每个矩形垫片下表面的支撑圆杆、嵌装在每个支撑圆杆下端侧表面上且与支撑圆杆相垂直的水平支撑杆、套装在每个水平支撑杆上的多个转动圆环、套装在每个转动圆环上的摆动臂、套装在每个摆动臂上的转动万向轮共同构成。

所述多个升降刮手的数量为4-6个，所述多个升降刮手位于同一水平线上。

所述升降刮手横截面为V形。

所述多个条形固定板的数量为个，所述多个支撑矩形柱的数量为2-4个，所述多个支撑矩形柱位于同一水平线上。

所述每个条形固定板上表面支撑矩形柱的高度不同。

所述条形空心箱体侧表面上开有进入开口，所述条形空心箱体侧表面上铰链连接有与进入开口相匹配的旋转挡门。

所述条形空心箱体上端侧表面上固定连接有倾斜推动把手。

利用本发明的技术方案制作的一种自动清洗鸡笼表面的装置，操作比较方便，清洗效果比较好，首先将表面的结痂块进行刮动清理，在对表面进行转动清扫，清洁比较彻底，减轻劳动强度，便于移动的装置。

附图说明

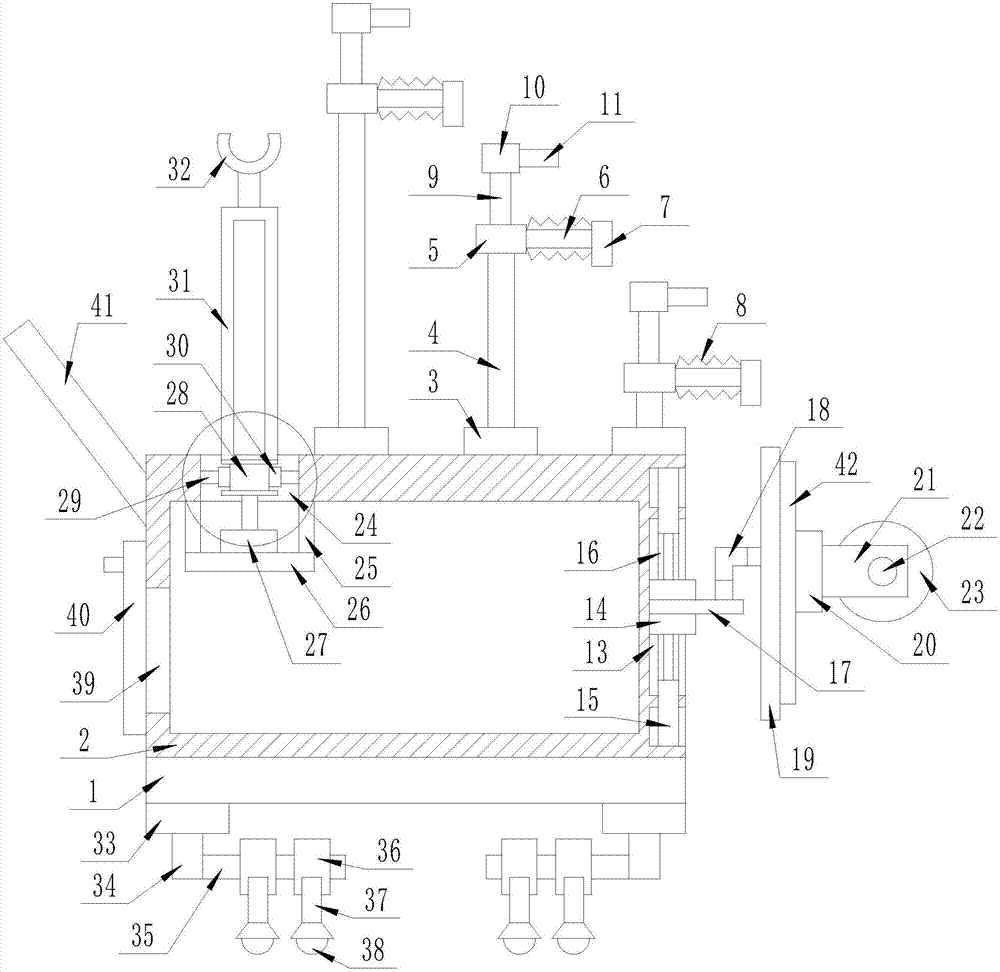

图1是本发明所述一种自动清洗鸡笼表面的装置的结构示意图；

图2是本发明所述一种自动清洗鸡笼表面的装置的污垢刮除机构正视图；

图3是本发明所述一种自动清洗鸡笼表面的装置的摆动清理机构俯视图；

图4是本发明所述一种自动清洗鸡笼表面的装置的水管支撑机构俯视图；

图5是本发明所述一种自动清洗鸡笼表面的装置的水管支撑机构局部放大图；

图中，1、条形承载板；2、条形空心箱体；3、条形固定板；4、支撑矩形柱；5、条形承载基座；6、一号电控推动杆；7、刮动夹手；8、一号弹性防水层；9、电控升降支架；10、条形板H；11、升降刮手；12、硬质摩擦垫片；13、竖直滑道；14、挤压块；15、转动螺旋杆；16、推动杆；17、条形支撑板；18、折形拉伸固定杆；19、竖直支撑板；20、电控小车；21、水平支撑板；22、转动圆轴；23、清理滚轮；24、一号圆形通孔；25、支撑立柱；26、矩形板；27、一号微型旋转电机；28、转动圆盘；29、固定杆；30、滚动轮；31、支撑架；32、弹簧夹手；33、矩形垫片；34、支撑圆杆；35、水平支撑杆；36、转动圆环；37、摆动臂；38、转动万向轮；39、进入开口；40、旋转挡门；41、倾斜推动把手；42、竖直滑道A。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-5所示，一种自动清洗鸡笼表面的装置，包括条形承载板(1),所述条形承载板(1)上表面固定连接有条形空心箱体(2)，所述条形空心箱体(2)侧表面上设有摆动清理机构，所述条形空心箱体(2)上表面设有水管支撑机构，所述条形承载板(1)下表面设有移动机构，所述条形空心箱体(2)上表面且位于水管支撑机构前侧设有表面污垢刮除机构，所述污垢刮除机构由设置在条形空心箱体(2)上表面的多个条形固定板(3)、开在每个条形固定板(3)上表面的多个支撑矩形柱(4)、固定连接在每个条形固定板(3)上方且与所对应多个支撑矩形柱(4)上表面连接的条形承载基座(5)、嵌装在每个条形承载基座(5)侧表面的一组一号电控推动杆(6)、套装在每个一号电控推动杆(6)上且与所对应一号电控推动杆(6)相垂直的多个刮动夹手(7)、套装在每个一号电控推动杆(6)上的一号弹性防水层(8)、嵌装在每个条形承载基座(5)上表面的一组电控升降支架(9)、固定套装在每组电控升降支架(9)一端面上的条形板H(10)、嵌装在每个条形板H(10)侧表面上的多个升降刮手(11)、设置在每个刮动夹手(7)和每个升降刮手(11)内侧表面上的硬质摩擦垫片(12)共同构成；所述摆动清理机构由设置在条形空心箱体(2)侧表面上的多组竖直滑道(13)、设置在每个竖直滑道(13)内的一组挤压块(14)、开在条形空心箱体(2)侧表面上且位于每个竖直滑道(13)外侧的一组一号条形凹槽、设置在每个一号条形凹槽内侧表面且伸入所对应竖直滑道(13)内的转动螺旋杆(15)、套装在每个转动螺旋杆(15)上与所对应挤压块(14)之间的一组推动杆(16)、设置在条形空心箱体(2)侧表面上且位于多组挤压块(14)之间的条形支撑板(17)、固定连接在条形支撑板(17)上表面一端的多个折形拉伸固定杆(18)、套装在多个折形拉伸固定杆(18)上的竖直支撑板(19)、设置在每个竖直支撑板(19)侧表面上的一组竖直滑道A(42)、设置在每个竖直滑道A(42)上的电控小车(20)、固定连接在每个电控小车(20)前表面的水平支撑板(21)、贯穿一组水平支撑板(21)的转动圆轴(22)、套装在转动圆轴(22)上的清理滚轮(23)共同构成；所述水管支撑机构由开在条形空心箱体(2)上表面的多个一号圆形通孔(24)、固定连接在条形空心箱体(2)内且位于每个一号圆形通孔(24)外的的两组支撑立柱(25)、固定连接在每两组支撑立柱(25)上的矩形板(26)、设置在每个矩形板(26)上表面且旋转端向上的一号微型旋转电机(27)、套装在一号微型旋转电机(27)旋转端上且与所对应一号圆形通孔(24)相匹配的转动圆盘(28)、开在每个转动圆盘(28)侧表面上的圆环凹槽、嵌装在每个一号圆形通孔(24)内侧表面上的一组固定杆(29)、套装在每个固定杆(29)上且与所对应圆环凹槽相匹配的滚动轮(30)、嵌装在每个转动圆盘(28)上表面的支撑架(31)、设置在每个支撑架(31)上表面的弹簧夹手(32)共同构成；所述移动机构由设置在条形承载板(1)下表面的边缘处两组矩形垫片(33)、嵌装在每个矩形垫片(33)下表面的支撑圆杆(34)、嵌装在每个支撑圆杆(34)下端侧表面上且与支撑圆杆(34)相垂直的水平支撑杆(35)、套装在每个水平支撑杆(35)上的多个转动圆环(36)、套装在每个转动圆环(36)上的摆动臂(37)、套装在每个摆动臂(37)上的转动万向轮(38)共同构成；所述多个升降刮手(11)的数量为4-6个，所述多个升降刮手(11)位于同一水平线上；所述升降刮手(11)横截面为V形；所述多个条形固定板(3)的数量为3个，所述多个支撑矩形柱(4)的数量为2-4个，所述多个支撑矩形柱(4)位于同一水平线上；所述每个条形固定板(3)上表面支撑矩形柱(4)的高度不同；所述条形空心箱体(2)侧表面上开有进入开口(39)，所述条形空心箱体(2)侧表面上铰链连接有与进入开口(39)相匹配的旋转挡门(40)；所述条形空心箱体(2)上端侧表面上固定连接有倾斜推动把手(41)。

本实施方案的特点为，条形固定板上支撑矩形柱和条形承载基座支撑的设有一号弹性防水层的一号电控推动杆带动设有硬质摩擦垫片的刮动夹手伸缩运动来对鸡笼上方的铁栏进行清理，其中支撑矩形柱起到支撑条形承载基座的作用。同时电控升降支架带动条形板H和设有硬质摩擦垫片的升降刮手进行不断的升降运动来对正面的鸡笼铁栏进行清理。其中硬质摩擦垫片起到提高清洁效果的作用，操作比较方便，清洗效果比较好，首先将表面的结痂块进行刮动清理，在对表面进行转动清扫，清洁比较彻底，减轻劳动强度，便于移动的装置。

在本实施方案中，首先在本装置空闲处安装可编程系列控制器和三台电机驱动器，以MAM-200型号的控制器为例，将该型号控制器的输出端通过导线分别与一号电控推动杆、电控升降支架、电控小车和一号微型旋转电机的输入端连接，本领域人员再将三台电机驱动器通过导线分别与一号电控推动杆、电控升降支架和一号微型旋转电机的接线端连接。本领域人员通过控制器编程后，完全可控制各个电器件的工作顺序，具体工作原理如下：当装置启动后，首先利用倾斜推动把手推动装置到适当位置，装置通过矩形垫片下的支撑圆杆、水平支撑杆以及转动圆环上的摆动臂和转动万向轮进行移动。打开旋转挡门自进入开口向条形空心箱体内放置杂物。此时将水管通过支撑架上的弹簧夹手进行固定，此时支撑立柱和矩形板上的一号微型旋转电机带动转动圆盘进行摆动转动，使支撑架上的弹簧夹手带动水管也随之摆动并进行全方位的喷水。其中固定杆上的滚动轮辅助转动圆盘进行转动。此时条形固定板上支撑矩形柱和条形承载基座支撑的设有一号弹性防水层的一号电控推动杆带动设有硬质摩擦垫片的刮动夹手伸缩运动来对鸡笼上方的铁栏进行清理。同时电控升降支架带动条形板H和设有硬质摩擦垫片的升降刮手进行不断的升降运动来对正面的鸡笼铁栏进行清理。随后条形支撑板上的折形拉伸固定杆带动竖直支撑板调整适当高度和与鸡笼之间的适当距离，竖直滑道A上的电控小车带动水平支撑板和转动圆轴上的清理滚轮对鸡笼进行滚动清理。其中转动螺旋杆和推动杆推动竖直滑道内的挤压块对条形支撑板进行挤压固定。

实施例1：一号电控推动杆可替换成电控推动支撑架同样也能达到推动支撑的效果。

实施例2：矩形垫片可以替换任何形状的垫片，同样也能达到支撑和固定的效果。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
