技术领域

本发明涉及园艺绿化技术领域，尤其涉及一种多功能景观盆栽架。

背景技术

园艺对于丰富人类营养和美化、改造人类生存环境有重要意义，现代的生活方式和生活环境对于园林有着迫切的功能性和艺术性的要求，现如今很多人也喜欢在庭院里养一些花花草草，为了美观，盆栽一般都是放置在放置架上，目前市场上的一些盆栽放置架功能单一，美观性不足，而且由于室外光线好，通风见光，浇水后盆土干得快不容易沤根，植物生长好等优点，人们通常喜欢将盆栽放置户外，但是外界常常出现高温烈阳天气，长时间的暴晒会使植物干枯死亡，本发明设计了一种多功能景观盆栽架，可以根据外界气温高低对盆栽进行遮阳，防止盆栽长时间暴晒死亡，提高存活率，还可以对雨水进行收集储存，提高资源利用率，节约水资源。

发明内容

本发明的目的是为了解决上述的问题，而提出的一种多功能景观盆栽架。

为了实现上述目的，本发明采用了如下技术方案：

一种多功能景观盆栽架，包括支撑柱，所述支撑柱包括柱体，所述柱体内开设有空腔，空腔内装有装有39-61℃区间内的一种低沸点溶剂，空腔内设置有活塞块，所述活塞块远离所述低沸点溶剂的一端固定连接有弹簧，所述弹簧远离所述活塞块的一端与所述支撑柱空腔内壁固定连接，所述活塞块远离所述低沸点溶剂的一端固定连接有活塞杆，所述支撑柱上开设有孔道供所述活塞杆远离所述活塞块的一端穿出所述支撑柱，所述活塞杆远离所述活塞块的一端固定连接有放置板。

优选地，所述支撑柱设置为四个，四个所述支撑柱在所述放置板上呈矩形设置，且所述支撑柱远离所述放置板的一端与支撑架固定连接，四个所述柱体底壁和所述放置板上胶合有波纹管，所述波纹管围绕四根所述活塞杆围成一个遮阳区，且所述波纹管随所述活塞杆上下移动而伸缩，为了提升波纹管遮阳效果，所述波纹管采用黑色颜料。

优选地，所述放置板内开设有储水槽，所述储水槽内设置为真空负压，所述放置板上固定设置有花盆，所述花盆外部设置有固定环板，所述固定环板通过螺栓与所述放置板固定连接，防止所述花盆在所述放置板在位移过程中发生抖动而倾倒，所述花盆底部开设有小孔与所述储水槽相通，下雨的时候，雨水进入花盆内渗入土壤，此时土壤水势减弱，吸力减小，雨水被真空负压吸入所述储水槽内，自动为所述储水槽加水，当炎热环境下，土壤水势增强，由于毛细效应，土壤对所述储水槽内的水进行吸取，实现雨水的储存利用，节约资源。

优选地，当所述柱体空腔内没有放置所述低沸点溶剂时，所述花盆和所述放置板的重量不足以克服所述弹簧的弹力拉动所述活塞块。

优选地，所述波纹管设置为内外层，中间留有空腔，所述空腔通过进水管与水槽或者水管连接，且所述进水管中设置有单向阀，所述花盆底端设置了储水底盆，所述波纹管内的所述空腔通过出水管与所述储水底盆连通，所述花盆通过所述小孔与所述储水底盆连通。

与现有技术相比，本发明具备以下优点：

1、当碰到炎热天气时，外界气温较高，柱体空腔内的二氯甲烷液体受热蒸发，柱体内装有较大剂量的二氯甲烷液体会产生强大的推力，推动活塞块克服弹簧的弹性阻力向下推动活塞杆，此时柱体底壁和放置板上胶合的波纹管伸展开来对盆栽进行遮阳，当天气凉爽时，活塞块又会恢复原始状态，露出盆栽,本发明可以根据外界气温高低对盆栽进行遮阳，防止盆栽长时间暴晒死亡，提高存活率。

2、下雨的时候，雨水进入花盆内渗入土壤，此时土壤水势减弱，吸力减小，雨水被真空负压吸入储水槽内，自动为储水槽加水，当炎热环境下，土壤水势增强，由于毛细效应，土壤对储水槽内的水进行吸取，实现雨水的储存利用，节约资源。

3、本发明在中下午时刻波纹管升起对花盆进行遮阳时，波纹管利用进水管对空腔内进水，在傍晚温度下降时波纹管压缩下降利用出水管向储水底盆进行排水，从而完成每天盆栽的自动浇水过程，省时省力。

附图说明

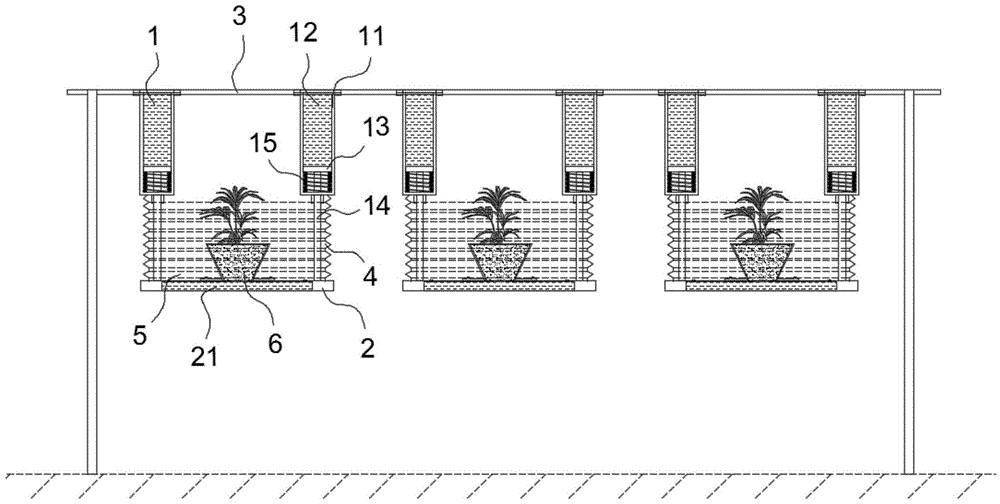

图1为本发明整体的结构示意图；

图2为本发明自然状态下的结构示意图；

图3为本发明实施例二的结构示意图；

图4为本发明实施例二中波纹管的俯视示意图。

图中：1支撑柱、11柱体、12低沸点溶剂、13活塞块、14活塞杆、15弹簧、2放置板、21储水槽、3支撑架、4波纹管、41空腔、42进水管、43出水管、5遮阳区、6花盆、61固定环板、62小孔、63储水底盆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

实施例一

参照图1和图2，多功能景观盆栽架包括支撑柱1，支撑柱1包括柱体11，柱体11内开设有空腔，空腔内装有装有39-61℃区间内的一种低沸点溶剂12，39℃沸点的溶剂采用二氯甲烷，61℃沸点的溶剂采用氯仿，下面以39℃沸点的溶剂二氯甲烷为例。

空腔内设置有活塞块13，活塞块13远离低沸点溶剂12的一端固定连接有弹簧15，弹簧15远离活塞块13的一端与支撑柱1空腔内壁固定连接，活塞块13远离低沸点溶剂12的一端固定连接有活塞杆14，支撑柱1上开设有孔道供活塞杆14远离活塞块13的一端穿出支撑柱1，活塞杆14远离活塞块13的一端固定连接有放置板2。

支撑柱1设置为四个，四个支撑柱1在放置板2上呈矩形设置，且支撑柱1远离放置板2的一端与支撑架3固定连接，四个柱体11底壁和放置板2上胶合有波纹管4，波纹管4围绕四根活塞杆14围成一个遮阳区5，且波纹管4随活塞杆14上下移动而伸缩，为了提升波纹管4遮阳效果，波纹管4采用黑色颜料；此处值得一提的是，当柱体11空腔内没有放置低沸点溶剂12时，花盆6和放置板2的重量不足以克服弹簧15的弹力拉动活塞块13。

放置板2内开设有储水槽21，储水槽21内设置为真空负压，放置板2上固定设置有花盆6，花盆6外部设置有固定环板61，固定环板61通过螺栓与放置板2固定连接，防止花盆6在放置板2在位移过程中发生抖动而倾倒，花盆6底部开设有小孔62与储水槽21相通，下雨的时候，雨水进入花盆6内渗入土壤，此时土壤水势减弱，吸力减小，雨水被真空负压吸入储水槽21内，自动为储水槽21加水，当炎热环境下，土壤水势增强，由于毛细效应，土壤对储水槽21内的水进行吸取，实现雨水的储存利用，节约资源。

本发明的使用原理如下：

当碰到炎热天气时，外界气温较高，柱体11空腔内的二氯甲烷液体受热蒸发，柱体11内装有较大剂量的二氯甲烷液体会产生强大的推力，推动活塞块13克服弹簧15的弹性阻力向下推动活塞杆14，此时柱体11底壁和放置板2上胶合的波纹管4伸展开来对盆栽进行遮阳，当天气凉爽时，活塞块13又会恢复原始状态，露出盆栽；下雨的时候，雨水进入花盆6内渗入土壤，此时土壤水势减弱，吸力减小，雨水被真空负压吸入储水槽21内，自动为储水槽21加水，当炎热环境下，土壤水势增强，由于毛细效应，土壤对储水槽21内的水进行吸取，实现雨水的储存利用，节约资源。

实施例二

参照图3和图4，本实施例相比于实施例一，对波纹管4进行了进一步改进，波纹管4在实施例二中设置为内外层，中间留有空腔41，空腔41通过进水管42与水槽或者水管连接，且进水管42和出水管43上设置有单向阀，位于进水管42上的单向阀只能内侧抽水，同理，位于出水管42上的单向阀只能向外侧排水，另外本实施例中取消了放置板2上设置的储水槽21，花盆6底端设置了储水底盆63，波纹管4内的空腔41通过出水管43与储水底盆63连通，花盆6通过小孔62与储水底盆63连通。

本实施例的使用原理如下：

一般中下午时刻温度较高，所以波纹管4一般在此时升起对花盆6进行遮阳，而在傍晚温度下降时又压缩下降露出花盆6，在波纹管4升起下降的过程中，波纹管内部设置的空腔41会进行对外界进行吸气和出气的过程，利用此原理，当中下午时刻波纹管4升起对花盆6进行遮阳时，波纹管4利用进水管42对空腔41内进水，在傍晚温度下降时波纹管4压缩下降利用出水管43向储水底盆63进行排水，由于进水管42和出水管43内均设置有单向阀，此过程得以顺利进行，从而完成每天盆栽的自动浇水过程，省时省力。

提供之前的描述是为了使本领域任何技术人员均能够实践本文中所描述的各种方面。对这些方面的各种修改将容易为本领域技术人员所明白，并且在本文中所定义的普适原理可被应用于其他方面。因此，权利要求并非旨在被限定于本文中所示的方面，而是应被授予与语言上的权利要求相一致的全部范围，其中对要素的单数形式的引述除非特别声明，否则并非旨在表示“有且仅有一个”，而是“一个或多个”。
