技术领域

本发明是一种水利发电叶片用打磨装置，属于打磨装置领域。

背景技术

当水流通过水轮机时，水轮机受水流推动而转动，水轮机带动发电机发电，机械能转换为电能，再经过变电和输配电设备将电力送到用户。水能为自然界的再生性能源，随着水文循环，重复再生。

现有技术在使用时；

1、当装置在进行打磨的时候，所打磨的空间较小，需要对转轴杆进行延伸打磨，容易在延伸打磨的情况下，导致转轴杆出现脱落的情况；

2、当装置在打磨完成后，所处在装置上的转轴杆因为惯性的原因，会出现持续的转动的情况，从而使转轴杆转动，导致转轴杆的使用寿命较短；

发明内容

针对现有技术存在的不足，本发明目的是提供一种水利发电叶片用打磨装置，以解决现有技术在使用时；当装置在进行打磨的时候，所打磨的空间较小，需要对转轴杆进行延伸打磨，容易在延伸打磨的情况下，导致转轴杆出现脱落的情况；当装置在打磨完成后，所处在装置上的转轴杆因为惯性的原因，会出现持续的转动的情况，从而使转轴杆转动，导致转轴杆的使用寿命较短的问题。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种水利发电叶片用打磨装置，其结构包括轴承端、转轴杆、打磨盘、打磨更换装置、底座、接电线，所述打磨更换装置的下方设有底座为一体结构，所述轴承端为圆形结构且安装在打磨更换装置上方的左侧，采用间隙配合，所述转轴杆嵌套在轴承端的内部，采用间隙配合，所述打磨盘为圆形结构且中部与转轴杆垂直连接，采用过盈配合，所述接电线与底座下方的中部电连接，所述打磨更换装置包括装置主体、套接顶杆装置、弹簧锁定装置、固定安装板、啮合轴轮、底座套、连接螺杆、啮合齿轮、辅助拖动装置，所述装置主体的上方设有套接顶杆装置，采用间隙配合，所述弹簧锁定装置安装在装置主体左侧的中部，采用过盈配合，所述固定安装板的左右两端分别与装置主体中部的下方垂直焊接，所述啮合轴轮安装在固定安装板的中部，采用间隙配合，所述底座套设于装置主体下方的中部，采用过盈配合，所述连接螺杆嵌套在底座套的内部，采用间隙配合，所述啮合齿轮安装在装置主体的中部且与辅助拖动装置相互啮合，所述辅助拖动装置安装在装置主体右侧的中部，采用过盈配合。

进一步的，所述套接顶杆装置包括套轴端、连接螺杆、防护转轴、固定套板、活动插杆、固定连接端，所述套轴端的内部设有连接螺杆的内部，采用间隙配合，所述连接螺杆贯穿防护转轴和固定套板与固定连接端相连接且与弹簧锁定装置相互啮合，所述防护转轴嵌套在固定套板的内部，所述固定套板右侧的中部与活动插杆相连接，所述活动插杆嵌套在套轴端的内部，采用间隙配合，所述固定连接端与装置主体右侧的上方相连接，采用过盈配合。

进一步的，所述弹簧锁定装置包括焊接锁杆、滑动柱、弹簧套、活动接杆、固定接块、锁接环、锁接绳，所述焊接锁杆与滑动柱上方的中部垂直焊接且与连接螺杆相互啮合，所述滑动柱嵌套在弹簧套的内部，所述弹簧套嵌套在活动接杆内部，所述活动接杆的为长方形结构，所述固定接块上方的中部与滑动柱相连接，所述锁接环设于固定接块下方的中部为一体结构，所述锁接绳的一端与锁接环锁接，所述锁接绳的另一端与啮合轴轮锁接。

进一步的，所述辅助拖动装置包括啮合滑尺、啮合牙、连接弹簧、滚轮、套槽，所述啮合滑尺嵌套在套槽的内部，采用间隙配合，所述啮合牙设有两个以上且位于同一平面上，所述啮合牙分别设于啮合滑尺左侧的下方为一体结构，所述连接弹簧的一端与啮合滑尺下方的中部相连接，所述连接弹簧的另一端与套槽下方的中部相连接，所述滚轮为圆形结构且嵌套在啮合滑尺上，所述套槽与装置主体相连接。

有益效果

本发明一种水利发电叶片用打磨装置的首先通过其结构上的连接螺杆进行转动，并且在转动的时候与啮合轴轮啮合，从而通过啮合轴轮与弹簧锁定装置上的锁接绳锁接，通过固定接块拖动滑动柱进行下压，从而使套接顶杆装置进行转动、通过焊接锁杆脱离套接顶杆装置上的连接螺杆时，则可以将连接螺杆在防护转轴和固定套板的内部进行转动，从而通过转动将转轴杆转动，使打磨盘可以跟随转动，进行打磨、而在啮合齿轮转动的同时，可以与啮合滑尺上的啮合牙啮合，从而通过内部的套槽进行配合，使其进行上下升降，并且在啮合滑尺升降的同时，可以辅助滑动柱进行顶升，综上所述，本发明1、通过设有打磨更换装置，在使用时，当空间较小的位置需要打磨时，可以将转轴杆进行延伸，并且在延伸时，可以固定在装置内部，避免转轴杆出现脱落的情况；2、该装置内部设有弹簧锁定装置，在使用时，当装置在打磨完成后，可以将装置进行锁定，从而避免装置因为惯性继续转动，有损转轴杆的使用寿命。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

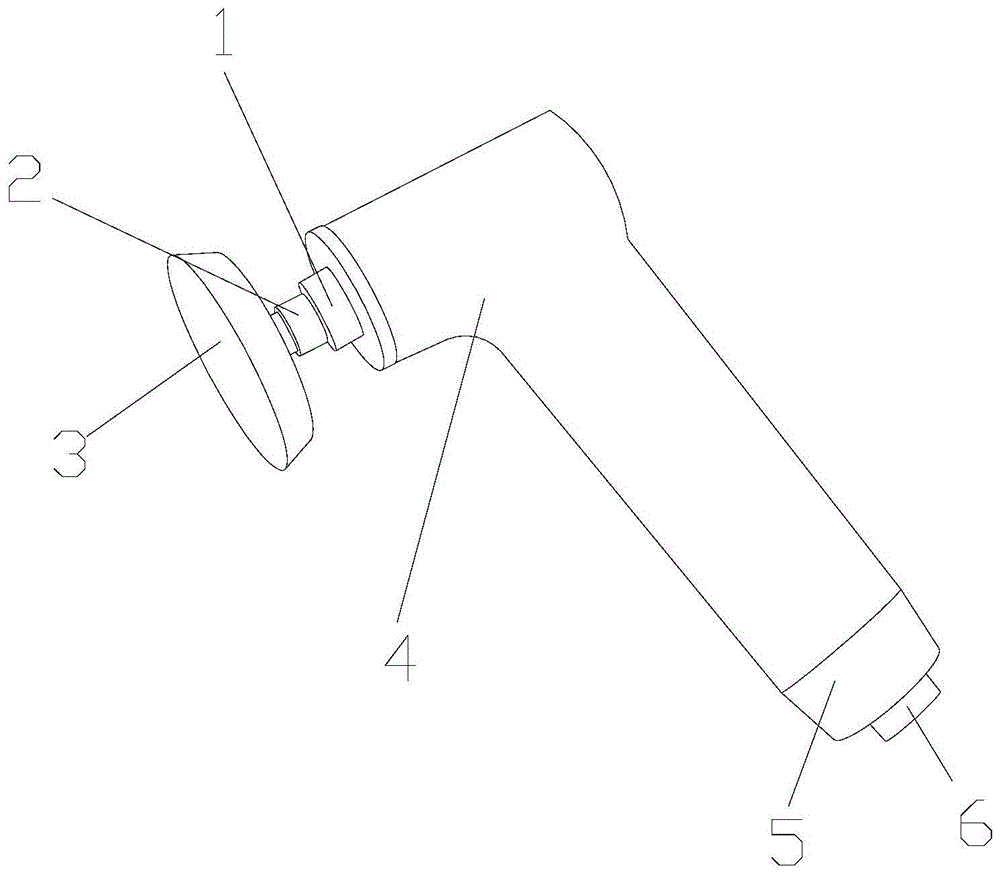

图1为本发明一种水利发电叶片用打磨装置的结构示意图。

图2为本发明打磨更换装置的结构示意图。

图3为本发明打磨更换装置详细的结构示意图。

图4为本发明打磨更换装置中A的结构示意图。

图中：轴承端-1、转轴杆-2、打磨盘-3、打磨更换装置-4、底座-5、接电线-6、装置主体-a、套接顶杆装置-b、弹簧锁定装置-c、固定安装板-d、啮合轴轮-e、底座套-f、连接螺杆-g、啮合齿轮-h、辅助拖动装置-i、套轴端-b1、连接螺杆-b2、防护转轴-b3、固定套板-b4、活动插杆-b5、固定连接端-b6、焊接锁杆-c1、滑动柱-c2、弹簧套-c3、活动接杆-c4、固定接块-c5、锁接环-c6、锁接绳-c7、啮合滑尺-i1、啮合牙-i2、连接弹簧-i3、滚轮-i4、套槽-i5

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1-图4，本发明提供一种水利发电叶片用打磨装置技术方案：其结构包括轴承端1、转轴杆2、打磨盘3、打磨更换装置4、底座5、接电线6，所述打磨更换装置4的下方设有底座5为一体结构，所述轴承端1为圆形结构且安装在打磨更换装置4上方的左侧，采用间隙配合，所述转轴杆2嵌套在轴承端1的内部，采用间隙配合，所述打磨盘3为圆形结构且中部与转轴杆2垂直连接，采用过盈配合，所述接电线6与底座5下方的中部电连接，所述打磨更换装置4包括装置主体a、套接顶杆装置b、弹簧锁定装置c、固定安装板d、啮合轴轮e、底座套f、连接螺杆g、啮合齿轮h、辅助拖动装置i，所述装置主体a的上方设有套接顶杆装置b，采用间隙配合，所述弹簧锁定装置c安装在装置主体a左侧的中部，采用过盈配合，所述固定安装板d的左右两端分别与装置主体a中部的下方垂直焊接，所述啮合轴轮e安装在固定安装板d的中部，采用间隙配合，所述底座套f设于装置主体a下方的中部，采用过盈配合，所述连接螺杆g嵌套在底座套f的内部，采用间隙配合，所述啮合齿轮h安装在装置主体a的中部且与辅助拖动装置i相互啮合，所述辅助拖动装置i安装在装置主体a右侧的中部，采用过盈配合，所述套接顶杆装置b包括套轴端b1、连接螺杆b2、防护转轴b3、固定套板b4、活动插杆b5、固定连接端b6，所述套轴端b1的内部设有连接螺杆b2的内部，采用间隙配合，所述连接螺杆b2贯穿防护转轴b3和固定套板b4与固定连接端b6相连接且与弹簧锁定装置c相互啮合，所述防护转轴b3嵌套在固定套板b4的内部，所述固定套板b4右侧的中部与活动插杆b5相连接，所述活动插杆b5嵌套在套轴端b1的内部，采用间隙配合，所述固定连接端b6与装置主体a右侧的上方相连接，采用过盈配合，所述弹簧锁定装置c包括焊接锁杆c1、滑动柱c2、弹簧套c3、活动接杆c4、固定接块c5、锁接环c6、锁接绳c7，所述焊接锁杆c1与滑动柱c2上方的中部垂直焊接且与连接螺杆b2相互啮合，所述滑动柱c2嵌套在弹簧套c3的内部，所述弹簧套c3嵌套在活动接杆c4内部，所述活动接杆c4的为长方形结构，所述固定接块c5上方的中部与滑动柱c2相连接，所述锁接环c6设于固定接块c5下方的中部为一体结构，所述锁接绳c7的一端与锁接环c6锁接，所述锁接绳c7的另一端与啮合轴轮e锁接，所述辅助拖动装置i包括啮合滑尺i1、啮合牙i2、连接弹簧i3、滚轮i4、套槽i5，所述啮合滑尺i1嵌套在套槽i5的内部，采用间隙配合，所述啮合牙i2设有两个以上且位于同一平面上，所述啮合牙i2分别设于啮合滑尺i1左侧的下方为一体结构，所述连接弹簧i3的一端与啮合滑尺i1下方的中部相连接，所述连接弹簧i3的另一端与套槽i5下方的中部相连接，所述滚轮i4为圆形结构且嵌套在啮合滑尺i1上，所述套槽i5与装置主体a相连接。

本发明的主要特征是：首先通过其结构上的连接螺杆g进行转动，并且在转动的时候与啮合轴轮e啮合，从而通过啮合轴轮e与弹簧锁定装置c上的锁接绳c7锁接，通过固定接块c5拖动滑动柱c2进行下压，从而使套接顶杆装置b进行转动。

本发明的主要特征是：通过焊接锁杆c1脱离套接顶杆装置b上的连接螺杆b2时，则可以将连接螺杆b2在防护转轴b3和固定套板b4的内部进行转动，从而通过转动将转轴杆2转动，使打磨盘3可以跟随转动，进行打磨。

本发明的主要特征是：而在啮合齿轮转动的同时，可以与啮合滑尺i1上的啮合牙i2啮合，从而通过内部的套槽i5进行配合，使其进行上下升降，并且在啮合滑尺i1升降的同时，可以辅助滑动柱c2进行顶升。

本发明解决的问题是现有技术在使用时；当装置在进行打磨的时候，所打磨的空间较小，需要对转轴杆进行延伸打磨，容易在延伸打磨的情况下，导致转轴杆出现脱落的情况；当装置在打磨完成后，所处在装置上的转轴杆因为惯性的原因，会出现持续的转动的情况，从而使转轴杆转动，导致转轴杆的使用寿命较短的问题，本发明通过上述部件的互相组合，使本发明能够实现，通过设有打磨更换装置，在使用时，当空间较小的位置需要打磨时，可以将转轴杆进行延伸，并且在延伸时，可以固定在装置内部，避免转轴杆出现脱落的情况；该装置内部设有弹簧锁定装置，在使用时，当装置在打磨完成后，可以将装置进行锁定，从而避免装置因为惯性继续转动，有损转轴杆的使用寿命。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
