技术领域

本发明是一种可快速切换砂轮的打磨装置，属于打磨装置领域。

背景技术

打磨装置，是利用磨具对工件表面进行磨削加工的机床，大多数的磨床采用高速旋转的砂轮对工件的表面进行打磨和抛光，使工件的表面更加的美观，适用于大部分工业领域，现有传统技术考虑不全面，具有以下弊端：

工件打磨的工序中，先由较粗糙的砂轮对工件的表面大致打磨出需要的形状，再使用细砂轮对工件的表面打磨抛光，在这个过程中，工人需要时常更换砂轮或是设备，来完成对工件的加工，操作繁琐，不够简便。

发明内容

针对现有技术存在的不足，本发明目的是提供一种可快速切换砂轮的打磨装置，以解决。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种可快速切换砂轮的打磨装置，其结构包括基座、控制箱、工作台、立柱、驱动箱、砂轮箱、手轮，其特征在于：

所述基座的上表面与工作台的底面相焊接，所述控制箱固定安装于基座的侧面，所述砂轮箱安装于立柱的正表面，所述立柱的顶端设有手轮，所述驱动箱的侧面与砂轮箱相焊接，所述砂轮箱位于工作台的正上方。

作为本发明的进一步优化，所述砂轮箱设有箱体、曲折杆、砂轮、导套、齿轮、固定把手，所述箱体的内部设有曲折杆，所述曲折杆嵌入安装于导套的内部，所述导套与砂轮先嵌套，所述曲折杆的首端设有固定把手，所述导套嵌入安装于齿轮的内部。

作为本发明的进一步优化，所述箱体设有弧形槽、通孔、前板，所述前板的正表面设有弧形槽，所述前板的表面设有通孔。

作为本发明的进一步优化，所述固定把手设有把手主体、固定杆、固定头、齿纹、按钮、推杆、卡块，所述固定杆嵌入安装于把手主体的内部，所述固定杆的首端垂直焊接于固定头的侧面，所述固定头末端的表面设有齿纹，所述推杆的底面与卡块的上表面相贴合，所述推杆的上端嵌入安装于按钮的内部，所述卡块安装于把手主体的内部。

作为本发明的进一步优化，所述曲折杆为类Z型的形状，且首端设有的凸点。

作为本发明的进一步优化，所述弧形槽为半圆形弧度，且槽内的首端与尾端，均设有定位通孔。

作为本发明的进一步优化，所述固定杆的中段固定有一个圆形挡片。

有益效果

本发明一种可快速切换砂轮的打磨装置，对工件进行初步打磨之后，可握住固定把手，触发按钮使其解除与前板的固定，沿着弧形槽进行推动，通过曲折杆的结构，使较为粗糙的砂轮上移，解除与齿轮的啮合，同时精细的砂轮便会在曲折杆的带动下，下移与驱动齿轮箱啮合，底端部分也会凸出箱体外，松开固定把手，推压固定头，使固定杆嵌入前板的通孔内，利用固定把手将曲折杆进行固定，保持砂轮运行时的稳定性，可方便快捷的对砂轮进行快速切换，为操作人员的操作提供的较大的便利性。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

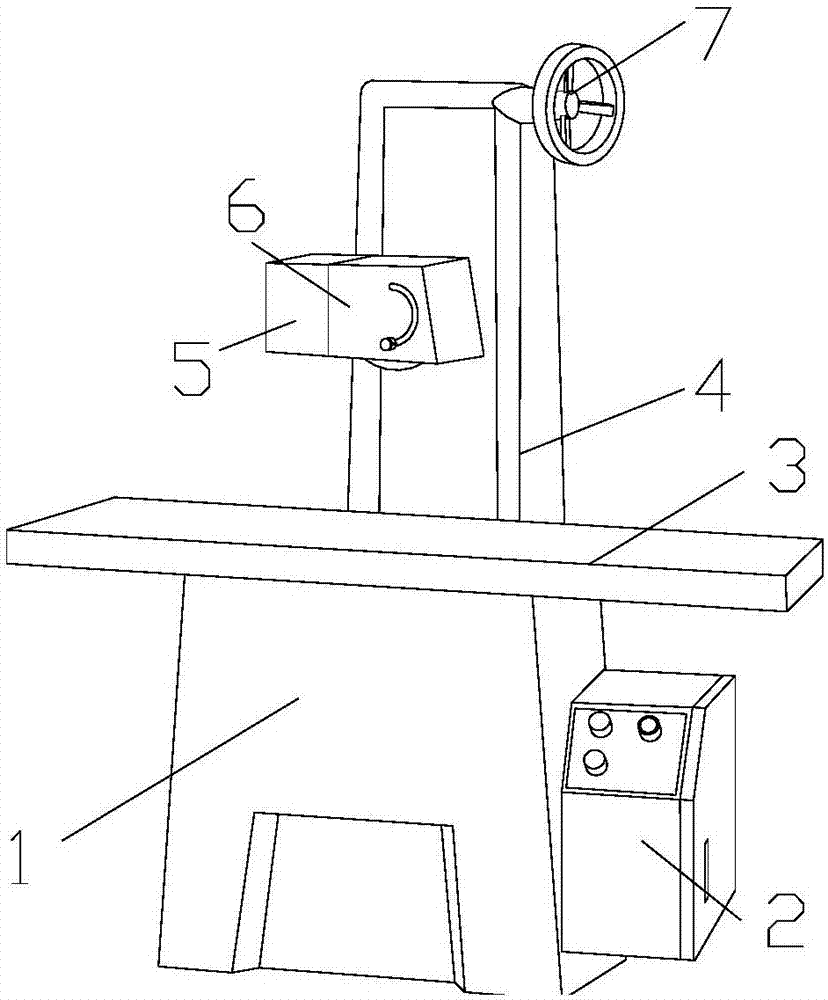

图1为本发明一种可快速切换砂轮的打磨装置的结构示意图；

图2为本发明一种砂轮箱正视剖面的结构示意图；

图3为本发明一种砂轮箱侧视剖面的结构示意图；

图4为本发明一种砂轮箱俯视剖面的结构示意图；

图5为本发明一种箱体正表面的结构示意图；

图6为本发明一种固定把手正视剖面的结构示意图；

图7为本发明一种固定把手俯视剖面的结构示意图。

图中：基座-1、控制箱-2、工作台-3、立柱-4、驱动箱-5、砂轮箱-6、手轮-7、箱体-61、曲折杆-62、砂轮-63、导套-64、齿轮-65、固定把手-66、弧形槽-611、通孔-612、前板-613、把手主体-661、固定杆-662、固定头-663、齿纹-664、按钮-665、推杆-666、卡块-667。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1-图7，本发明提供一种可快速切换砂轮的打磨装置技术方案：其结构包括基座1、控制箱2、工作台3、立柱4、驱动箱5、砂轮箱6、手轮7，其特征在于：

所述基座1的上表面与工作台3的底面相焊接，所述控制箱2固定安装于基座1的侧面，所述砂轮箱6安装于立柱4的正表面，所述立柱4的顶端设有手轮7，所述驱动箱5的侧面与砂轮箱6相焊接，所述砂轮箱6位于工作台3的正上方。

其中，所述砂轮箱6设有箱体61、曲折杆62、砂轮63、导套64、齿轮65、固定把手66，所述箱体61的内部设有曲折杆62，所述曲折杆62嵌入安装于导套64的内部，所述导套64与砂轮63先嵌套，所述曲折杆62的首端设有固定把手66，所述导套64嵌入安装于齿轮65的内部，所述固定把手66作为切换砂轮的把手的同时，也起到对曲折杆62进行位置固定的效果。

其中，所述箱体61设有弧形槽611、通孔612、前板613，所述前板613的正表面设有弧形槽611，所述前板613的表面设有通孔612，所述在弧形槽611的一端共设有大小一致的通孔612，用于把手进行固定。

其中，所述固定把手66设有把手主体661、固定杆662、固定头663、齿纹664、按钮665、推杆666、卡块667，所述固定杆662嵌入安装于把手主体661的内部，所述固定杆662的首端垂直焊接于固定头663的侧面，所述固定头663末端的表面设有齿纹664，所述推杆666的底面与卡块667的上表面相贴合，所述推杆666的上端嵌入安装于按钮665的内部，所述卡块667安装于把手主体661的内部，所述按钮665设有一定的弧度，避免手握住时造成不适。

其中，所述曲折杆62为类Z型的形状，且首端设有的凸点所述，该结构可方便砂轮进行上下切换。

其中，所述弧形槽611为半圆形弧度，且槽内的首端与尾端，均设有定位通孔，为曲折杆62进行定位，方便固定把手66进行固定。

其中，所述固定杆662的中段固定有一个圆形挡片，为防止固定头663被弹簧推出起到限位作用。

在员工工作的过程中，先是使用较为粗糙的砂轮对工件进行初步的打磨，在初步打磨完后，握住固定把手66，通过手推挤按钮665，通过推杆666向下推动卡块667的右端，其左端则会向上抬起，解除对齿纹664的限制，在弹簧的张力下将固定头663推出，再由固定头663带动固定杆662解除与前板613的固定，便可沿着弧形槽611推动曲折杆62的首端向上移动，带动较为粗糙的砂轮63和齿轮65离开动力源，同时曲折杆62下末端则会向下移动，带动需要切换的砂轮63和其连接的齿轮65与另一端的动力源相啮合，同时固定把手66到位后，推压固定头663使固定杆662嵌入前板613上的通孔612内进行固定，大大提高的换砂轮的便利性。

本发明一种可快速切换砂轮的打磨装置，对工件进行初步打磨之后，可握住固定把手，触发按钮使其解除与前板的固定，沿着弧形槽进行推动，通过曲折杆的结构，使较为粗糙的砂轮上移，解除与齿轮的啮合，同时精细的砂轮便会在曲折杆的带动下，下移与驱动齿轮箱啮合，底端部分也会凸出箱体外，松开固定把手，推压固定头，使固定杆嵌入前板的通孔内，利用固定把手将曲折杆进行固定，保持砂轮运行时的稳定性，可方便快捷的对砂轮进行快速切换，为操作人员的操作提供的较大的便利性。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
