技术领域

本发明是一种针对NA-YJV电缆的折角角度控制装置，属于高压电路领域。

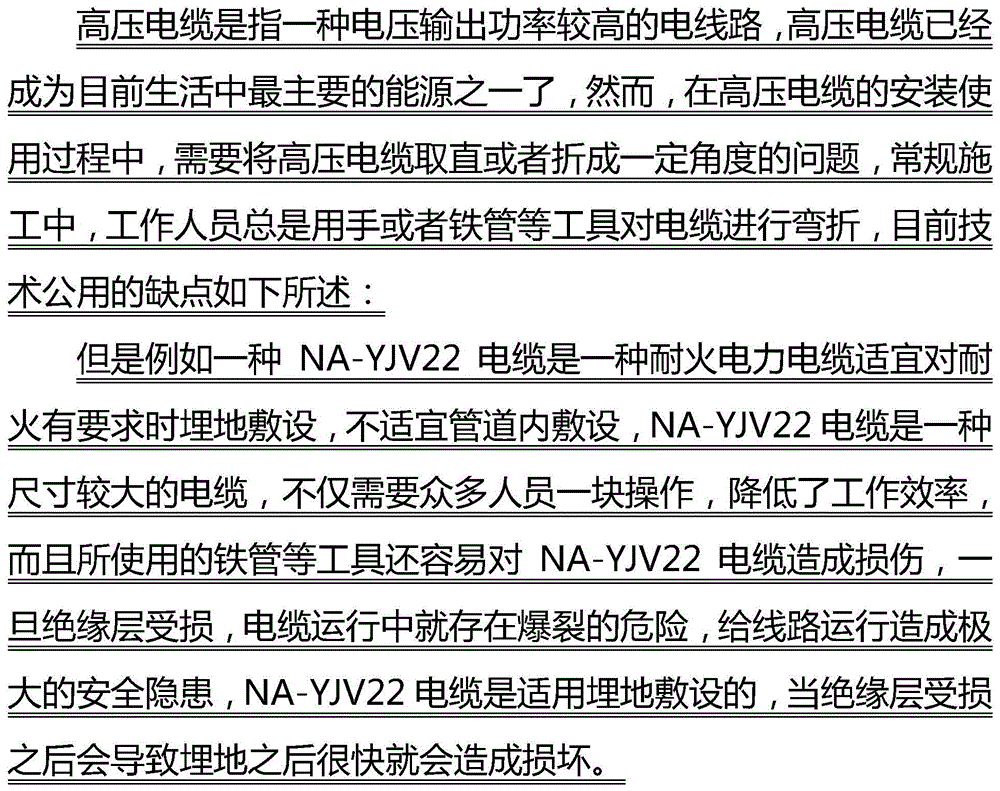

背景技术

发明内容

针对现有技术存在的不足，本发明目的是提供一种针对NA-YJV电缆的折角角度控制装置，以解决但是例如一种NA-YJV电缆是一种耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设，NA-YJV电缆是一种尺寸较大的电缆，不仅需要众多人员一块操作，降低了工作效率，而且所使用的铁管等工具还容易对NA-YJV电缆造成损伤，一旦绝缘层受损，电缆运行中就存在爆裂的危险，给线路运行造成极大的安全隐患，NA-YJV电缆是适用埋地敷设的，当绝缘层受损之后会导致埋地之后很快就会造成损坏的问题。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种针对NA-YJV电缆的折角角度控制装置，其结构包括电缆本体、电缆折角角度控制装置，所述电缆本体通过螺丝固定在电缆折角角度控制装置内部的下方，所述电缆折角角度控制装置设有弧形角度引入装置、移动施压至弯装置、电缆底部尺寸固定装置，所述弧形角度引入装置机械连接在移动施压至弯装置的上方，所述移动施压至弯装置通过螺杆固定在电缆底部尺寸固定装置的上方。

为优化上述技术方案，进一步采取的措施为：

根据一种针对NA-YJV电缆的折角角度控制装置可实施方式，所述弧形角度引入装置由圆形刻度盘、双面连接器、刻度牵引杆、角度设定扣合装置、直线刻度盘组成，所述直线刻度盘的底部通过焊接的方式固定在移动施压至弯装置的上方，所述角度设定扣合装置通过螺杆固定在直线刻度盘上方的左右两侧，所述圆形刻度盘通过铆钉固定在角度设定扣合装置的表面，所述刻度牵引杆螺纹连接在圆形刻度盘的表面，所述双面连接器通过螺丝固定在刻度牵引杆的上方。

根据一种针对NA-YJV电缆的折角角度控制装置可实施方式，所述角度设定扣合装置由弧形角度设定杆、牵引扣合槽、单面固定器、上下缓冲器组成，所述单面固定器设有两个并且分别固定在移动施压至弯装置上方的左右两侧，所述弧形角度设定杆通过焊接的方式固定在两个单面固定器的中间，所述牵引扣合槽设有四个并且分别镶嵌在弧形角度设定杆的表面，所述上下缓冲器通过螺杆固定在弧形角度设定杆的下方。

根据一种针对NA-YJV电缆的折角角度控制装置可实施方式，所述移动施压至弯装置由电缆待折器、轨道板、移动板、传动器组成，所述电缆待折器机械连接在轨道板的内部，所述移动板左侧的末端通过螺丝固定在电缆待折器下方的右侧，所述传动器机械连接在移动板的右侧。

根据一种针对NA-YJV电缆的折角角度控制装置可实施方式，所述电缆底部尺寸固定装置由弧形固定软板、尺寸调节固定器、垂直竖立板、底部稳定器组成，所述底部稳定器通过螺丝平行的固定在移动施压至弯装置的下方，所述尺寸调节固定器设有两个并且底部分别通过铆钉固定在底部稳定器上方的左右两侧，所述尺寸调节固定器设有两个并且分别通过焊接的方式固定在垂直竖立板的内部，所述弧形固定软板通过螺杆固定在尺寸调节固定器的表面。

发明优点

本发明一种针对NA-YJV电缆的折角角度控制装置：通过设有的电缆折角角度控制装置能够在先将电缆本体的底部放置到两个弧形固定软板的内部，适应NAYJV电缆本体不同的尺寸，通过传动器来向左侧进行运行带动移动板将电缆本体上方的待折角部分往左侧带动，工作人员设定好的牵引扣合槽与之扣合使得装置停止运行，对NAYJV电缆进行一个折角的工作，避免了NAYJV电缆在折角的时候发生表面绝缘层的破损，提高了NAYJV电缆运输以及安装时的安全性。

本发明一种针对NA-YJV电缆的折角角度控制装置的使用方法如下所述：在要对NAYJV电缆进行折角的时候，先将电缆本体的底部放置到两个弧形固定软板的内部，通过上下移动弧形固定软板来固定电缆本体的尺寸固定角度，能够适应NAYJV电缆本体不同的尺寸，在NAYJV电缆本体的底部固定在电缆底部尺寸固定装置的时候上部就会固定在电缆待折器的内部，这是通过传动器的工作来向左侧进行运行带动移动板移动，移动板的移动会将电缆本体上方的带折角部分往左侧带动，电缆本体的上方会通过螺丝与刻度牵引杆互相固定，工作人员先将要折角的幅度设定好，通过将弧形角度设定杆内部的牵引扣合槽打开，就会使得电缆在圆形刻度盘上方一直移动到设定的牵引扣合槽与之扣合就会停止运行，完成操作步骤，通过设有的电缆折角角度控制装置能够根据NAYJV电缆本体的尺寸大小进行设定，对NAYJV电缆进行一个折角的工作，避免了NAYJV电缆在折角的时候发生表面绝缘层的破损，提高了NAYJV电缆运输以及安装时的安全性。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述中的附图作详细地介绍，以此让本发明的其它特征、目的和优点将会变得更明显：

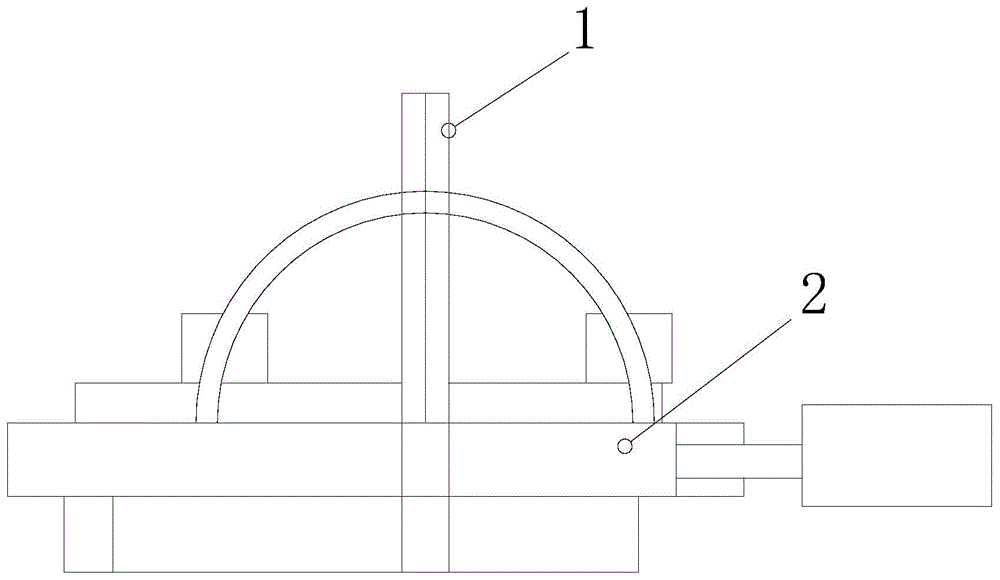

图1为本发明一种针对NA-YJV电缆的折角角度控制装置的结构示意图。

图2为本发明一种电缆折角角度控制装置的结构示意图。

图3为本发明一种弧形角度引入装置的结构示意图。

图4为本发明一种角度设定扣合装置的结构示意图。

图5为本发明一种移动施压至弯装置的立体结构示意图。

图6为本发明一种电缆底部尺寸固定装置的立体结构示意图。

图7为本发明一种电缆本体的结构示意图。

附图标记说明：电缆本体-1、电缆折角角度控制装置-2，弧形角度引入装置-21、移动施压至弯装置-22、电缆底部尺寸固定装置-23，圆形刻度盘-211、双面连接器-212、刻度牵引杆-213、角度设定扣合装置-214、直线刻度盘-215，弧形角度设定杆-2141、牵引扣合槽-2142、单面固定器-2143、上下缓冲器-2144，电缆待折器-221、轨道板-222、移动板-223、传动器-224，弧形固定软板-231、尺寸调节固定器-232、垂直竖立板-233、底部稳定器-234。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1-图7，本发明提供一种针对NA-YJV电缆的折角角度控制装置其结构包括电缆本体1、电缆折角角度控制装置2，所述电缆本体1通过螺丝固定在电缆折角角度控制装置2内部的下方，所述电缆折角角度控制装置2设有弧形角度引入装置21、移动施压至弯装置22、电缆底部尺寸固定装置23，所述弧形角度引入装置21机械连接在移动施压至弯装置22的上方，所述移动施压至弯装置22通过螺杆固定在电缆底部尺寸固定装置23的上方。

所述弧形角度引入装置21由圆形刻度盘211、双面连接器212、刻度牵引杆213、角度设定扣合装置214、直线刻度盘215组成，所述直线刻度盘215的底部通过焊接的方式固定在移动施压至弯装置22的上方，所述角度设定扣合装置214通过螺杆固定在直线刻度盘215上方的左右两侧，所述圆形刻度盘211通过铆钉固定在角度设定扣合装置214的表面，所述刻度牵引杆213螺纹连接在圆形刻度盘211的表面，所述双面连接器212通过螺丝固定在刻度牵引杆213的上方，所述圆形刻度盘211为一个半圆形的刻度盘，通过与刻度牵引杆213的机械配合能够牵引电缆本体1去调节所需要折角的角度和位置。

所述角度设定扣合装置214由弧形角度设定杆2141、牵引扣合槽2142、单面固定器2143、上下缓冲器2144组成，所述单面固定器2143设有两个并且分别固定在移动施压至弯装置22上方的左右两侧，所述弧形角度设定杆2141通过焊接的方式固定在两个单面固定器2143的中间，所述牵引扣合槽2142设有四个并且分别镶嵌在弧形角度设定杆2141的表面，所述上下缓冲器2144通过螺杆固定在弧形角度设定杆2141的下方，所述设有四个牵引扣合槽2142能够对应四个不同的角度，根据工作人员事先的设定能够使得刻度牵引杆213与牵引扣合槽2142扣合的时候自动停止工作。

所述移动施压至弯装置22由电缆待折器221、轨道板222、移动板223、传动器224组成，所述电缆待折器221机械连接在轨道板222的内部，所述移动板223左侧的末端通过螺丝固定在电缆待折器221下方的右侧，所述传动器224机械连接在移动板223的右侧，所述电缆待折器221与电缆底部尺寸固定装置23处于一个垂直的状态，电缆的上部分安设在电缆待折器221的内部，三者之间产生的配合能够将电缆本体1的上部分往左侧一直推动。

所述电缆底部尺寸固定装置23由弧形固定软板231、尺寸调节固定器232、垂直竖立板233、底部稳定器234组成，所述底部稳定器234通过螺丝平行的固定在移动施压至弯装置22的下方，所述尺寸调节固定器232设有两个并且底部分别通过铆钉固定在底部稳定器234上方的左右两侧，所述尺寸调节固定器232设有两个并且分别通过焊接的方式固定在垂直竖立板233的内部，所述弧形固定软板231通过螺杆固定在尺寸调节固定器232的表面。

使用方法

一种针对NA-YJV电缆的折角角度控制装置的使用方法如下所述：在要对NAYJV22电缆进行折角的时候，先将电缆本体1的底部放置到两个弧形固定软板231的内部，通过上下移动弧形固定软板231来固定电缆本体1的尺寸固定角度，能够适应NAYJV22电缆本体1不同的尺寸，在NAYJV22电缆本体1的底部固定在电缆底部尺寸固定装置23的时候上部就会固定在电缆待折器221的内部，这是通过传动器224的工作来向左侧进行运行带动移动板223移动，移动板223的移动会将电缆本体1上方的带折角部分往左侧带动，电缆本体1的上方会通过螺丝与刻度牵引杆213互相固定，工作人员先将要折角的幅度设定好，通过将弧形角度设定杆2141内部的牵引扣合槽2142打开就会使得电缆在圆形刻度盘211上方一直移动到设定的牵引扣合槽2142与之扣合就会停止运行，完成操作步骤，通过设有的电缆折角角度控制装置2能够根据NAYJV22电缆本体1的尺寸大小进行设定，对NAYJV22电缆进行一个折角的工作，避免了NAYJV22电缆在折角的时候发生表面绝缘层的破损，提高了NAYJV22电缆运输以及安装时的安全性。

本发明通过上述部件的互相组合，通过设有的电缆折角角度控制装置能够在先将电缆本体的底部放置到两个弧形固定软板的内部，适应NAYJV电缆本体不同的尺寸，通过传动器来向左侧进行运行带动移动板将电缆本体上方的待折角部分往左侧带动，工作人员设定好的牵引扣合槽与之扣合使得装置停止运行，对NAYJV电缆进行一个折角的工作，避免了NAYJV电缆在折角的时候发生表面绝缘层的破损，提高了NAYJV电缆运输以及安装时的安全性，以此来解决但是例如一种NA-YJV22电缆是一种耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设，NA-YJV22电缆是一种尺寸较大的电缆，不仅需要众多人员一块操作，降低了工作效率，而且所使用的铁管等工具还容易对NA-YJV22电缆造成损伤，一旦绝缘层受损，电缆运行中就存在爆裂的危险，给线路运行造成极大的安全隐患，NA-YJV22电缆是适用埋地敷设的，当绝缘层受损之后会导致埋地之后很快就会造成损坏的问题。

本文中所描述的具体实施例仅仅是对本发明作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的或者超越所附权利要求书所定义的范围。
