专利名: 一种床垫加工生产用切割成型装置 出售状态: 未出售
专利号: 201811098289X 专利类型: 发明专利 专利分类: 加工制造
专利权人: 联系人 出售价格: 面议
详细介绍:

技术领域

本发明涉及床垫生产加工技术领域,具体为一种床垫加工生产用切割成型装置。

背景技术

床垫是为了保证消费者获得健康而又舒适的睡眠而使用的一种介于人体和床之间的物品,床垫材质繁多,不同材料制作的床垫能给人带来不同的睡眠效果。

随着物质文明和技术工艺的不断进步,现代人们使用的床垫种类逐渐趋向多元化,主要有:弹簧床垫、棕榈床垫、乳胶床垫、水床垫、气床垫、磁床垫等,在这些床垫中,弹簧床垫占较大的比重。其中,乳胶床垫又分合成乳胶和天然乳胶,合成乳胶来源于石油,弹性和透气不足,天然乳胶来源于橡胶树,天然乳胶散发淡淡的乳香味,更加亲近自然,柔软舒适,透气良好,且乳胶中的橡树蛋白能抑制病菌及过敏原潜伏,但成本很高。天然乳胶床垫是把从橡胶树上采集来的橡胶树汁,通过精湛的技术工艺来结合现代化高科技设备和多种专利技术来进行起模、发泡、凝胶、硫化、水洗、干燥、成型和包装等工艺来生产出具有多种优良性能的适合人体优质健康睡眠的现代化绿色寝室用品。

但现有的床垫切割成型装置,使用不方便,切割过程中,每切割一次,床垫输送机构都要暂停一次,避免切割时切割刀口发生倾斜,还需要进行二次切割处理,但这样切割效率低,耽误生产;另外现有的切割装置的割刀安装更换麻烦,不便于维修更换。

发明内容

本发明要解决的技术问题是克服现有的缺陷,提供一种床垫加工生产用切割成型装置,可以有效解决背景技术中的问题。

为实现上述目的,本发明提供如下技术方案:一种床垫加工生产用切割成型装置,包括机架,所述机架包括输送机构和收料机构,所述输送机构顶部设有输送工作台,所述收料机构顶部设有收料工作台,所述输送工作台底部设有若干个第一支撑柱,所述收料工作台底部设有若干个第二支撑柱,所述输送工作台顶部内侧匹配设有滑轨,所述滑轨内匹配设有滚珠丝杆,所述滚珠丝杆上匹配套设有丝杆螺母,所述滑轨内壁两侧顶部和底部对称设有缓冲件,所述滑轨内匹配设有活动连接的滑动板,所述滑动板内侧设有微型正反转电机,所述微型正反转电机的输出轴上匹配设有活动连接的皮带,所述皮带与所述丝杆螺母连接,所述滑动板顶部设有夹持架,所述夹持架一侧设有滑槽,所述夹持架内侧匹配设有活动连接的夹持板,所述夹持板一端设有与所述滑槽相匹配的滑块,所述夹持板外壁一侧设有连接架,所述连接架顶部贯穿设有活动连接的第一紧固件,所述夹持架底部设有与所述紧固件相匹配的连接孔,所述输送机构和所述收料机构之间设有弹性件,所述弹性件底部设有固定板,所述固定板底部设有支撑板,所述支撑板两侧分别与所述第一支撑柱和所述第二支撑柱连接,所述弹性件于所述固定板上方匹配对称设有活动板,所述固定板和所述活动板之间设有若干个弹簧,所述机架于所述弹性件上方匹配设有安装架,所述安装架顶部设有顶板,所述顶板底部一侧设有第一支撑杆,所述第一支撑杆与所述输送工作台顶部连接,所述顶板顶部另一侧设有第二支撑杆,所述第二支撑杆底部与所述收料工作台顶部连接,所述安装架于所述顶板下方匹配设有连接板,所述连接板中心设有安装盒,所述顶板底部于所述连接板上方设有若干个伺服电缸,所述伺服电缸底部与所述连接板顶部连接,所述安装盒内部设有安装槽,所述安装槽内壁两侧对称设有若干个弹性滑动件,所述安装槽内壁匹配设有切割刀,所述切割刀顶部两侧对称设有与所述弹性滑动件相匹配的滑道,所述安装盒顶部贯穿设有第二紧固件。

作为本发明的一种优选技术方案,所述第一支撑柱和所述第二支撑柱底部均分别匹配设有支撑脚,所述支撑脚底部设有防滑垫。

作为本发明的一种优选技术方案,所述滑动板内侧设有与所述微型正反转电机相匹配的安装板。

作为本发明的一种优选技术方案,所述第一紧固件为预紧螺丝,所述预紧螺丝外壁设有外螺纹,所述连接架和所述连接孔内壁设有与所述外螺纹相匹配的内螺纹。

作为本发明的一种优选技术方案,所述缓冲件包括第一挡板和第二挡板,所述第一挡板和所述第二挡板之间设有橡胶弹簧。

作为本发明的一种优选技术方案,所述滑轨内壁两端对称设有固定块,所述滚珠丝杆两端分别与两个所述固定块连接。

作为本发明的一种优选技术方案,所述弹性件自重状态下,所述活动板顶部与所述输送工作台顶部位于同一水平线上。

作为本发明的一种优选技术方案,所述连接板顶部设有与所述伺服电缸相匹配的辅助板。

作为本发明的一种优选技术方案,所述第二紧固件包括连接杆,所述连接杆底部设有金属弹簧,所述金属弹簧底部设有橡胶垫,所述橡胶垫与所述切割刀接触,所述连接杆顶部设有手柄,所述安装盒顶部设有与所述手柄相匹配的固定夹。

与现有技术相比,本发明的有益效果是:

1、本发明通过设置滚珠丝杆、丝杆螺母、微型正反转电机、皮带和滑动板,可推动待切割的床垫进行移动,便于切割。

2、本发明通过设置夹持架、夹持板、滑槽、滑块和紧固件,可将待切割的床垫进行夹持,加强输送和切割过程中的床垫的稳定性,切割效果更佳。

3、本发明通过设置活动板、固定板和弹簧,切割刀将待切割的床垫下压切割过程中,将活动板向下压,弹簧压缩,待切割的床垫向下压,不会对切割刀产生大的挤压,切割刀对待切割的床垫进行垂直切割,床垫上的切割刀口发生倾斜,切割刀收缩向上,弹簧回弹,活动板向上移动,将待切割的床垫向上顶,输送机构继续将待切割的床垫继续推动,待切割的床垫将切割好的床垫推送到收料工作台上,工作人员进行收料,切割方便快捷,不会对床垫造成不良影响。

4、本发明通过设置安装盒、弹性滑动件、滑道和紧固件,可实现切割刀的快速安装拆卸,便于切割刀进行维修更换。

附图说明

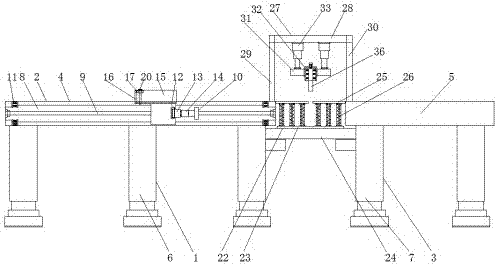

图1为本发明的结构示意图;

图2为本发明夹持架的结构示意图;

图3为本发明弹性件的结构示意图;

图4为本发明紧固件安装架的结构示意图;

图5为本发明另一种状态的结构示意图。

图中:1、机架;2、输送机构;3、收料机构;4、输送工作台;5、收料工作台;6、第一支撑柱;7、第二支撑柱;8、滑轨;9、滚珠丝杆;10、丝杆螺母;11、缓冲件;12、滑动板;13、微型正反转电机;14、皮带;15、夹持架;16、滑槽;17、夹持板;18、滑块;19、连接架;20、第一紧固件;21、连接孔;22、弹性件;23、固定板;24、支撑板;25、活动板;26、弹簧;27、安装架;28、顶板;29、第一支撑杆;30、第二支撑杆;31、连接板;32、安装盒;33、伺服电缸;34、安装槽;35、弹性滑动件;36、切割刀;37、滑道;38、第二紧固件。

具体实施方式

下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。

请参阅图1-5,本发明提供一种技术方案:一种床垫加工生产用切割成型装置,包括机架1,机架1包括输送机构2和收料机构3,输送机构2顶部设有输送工作台4,收料机构3顶部设有收料工作台5,输送工作台4底部设有若干个第一支撑柱6,收料工作台5底部设有若干个第二支撑柱7,输送工作台4顶部内侧匹配设有滑轨8,滑轨8内匹配设有滚珠丝杆9,滚珠丝杆9上匹配套设有丝杆螺母10,滑轨8内壁两侧顶部和底部对称设有缓冲件11,滑轨8内匹配设有活动连接的滑动板12,滑动板12内侧设有微型正反转电机13,微型正反转电机13的输出轴上匹配设有活动连接的皮带14,皮带14与丝杆螺母10连接,滑动板12顶部设有夹持架15,夹持架15一侧设有滑槽16,夹持架15内侧匹配设有活动连接的夹持板17,夹持板17一端设有与滑槽16相匹配的滑块18,夹持板17外壁一侧设有连接架19,连接架17顶部贯穿设有活动连接的第一紧固件20,夹持架15底部设有与紧固件20相匹配的连接孔21,输送机构2和收料机构3之间设有弹性件22,弹性件22底部设有固定板23,固定板23底部设有支撑板24,支撑板24两侧分别与第一支撑柱6和第二支撑柱7连接,弹性件22于固定板23上方匹配对称设有活动板25,固定板23和活动板25之间设有若干个弹簧26,机架1于弹性件22上方匹配设有安装架27,安装架27顶部设有顶板28,顶板28底部一侧设有第一支撑杆29,第一支撑杆29与输送工作台4顶部连接,顶板28顶部另一侧设有第二支撑杆30,第二支撑杆30底部与收料工作台5顶部连接,安装架27于顶板28下方匹配设有连接板31,连接板31中心设有安装盒32,顶板28底部于连接板31上方设有若干个伺服电缸33,伺服电缸33底部与连接板31顶部连接,安装盒32内部设有安装槽34,安装槽34内壁两侧对称设有若干个弹性滑动件35,安装槽34内壁匹配设有切割刀36,切割刀36顶部两侧对称设有与弹性滑动件35相匹配的滑道37,安装盒32顶部贯穿设有第二紧固件38。

第一支撑柱6和第二支撑柱7底部均分别匹配设有支撑脚,支撑脚底部设有防滑垫;滑动板12内侧设有与微型正反转电机13相匹配的安装板;第一紧固件20为预紧螺丝,预紧螺丝外壁设有外螺纹,连接架19和连接孔21内壁设有与外螺纹相匹配的内螺纹;缓冲件11包括第一挡板和第二挡板,第一挡板和第二挡板之间设有橡胶弹簧;滑轨8内壁两端对称设有固定块,滚珠丝杆9两端分别与两个固定块连接;弹性件22自重状态下,活动板25顶部与输送工作台4顶部位于同一水平线上;连接板31顶部设有与伺服电缸33相匹配的辅助板;第二紧固件38包括连接杆,连接杆底部设有金属弹簧,金属弹簧底部设有橡胶垫,橡胶垫与切割刀36接触,连接杆顶部设有手柄,安装盒32顶部设有与手柄相匹配的固定夹。

本发明的工作原理及使用流程:使用时,开启微型正反转电机13,调节微型正反转电机13反转,通过皮带14带动丝杆螺母10在滚珠丝杆9上转动,进而带动滑动板12向远离收料机构3一侧移动,缓冲件11进行缓冲,将待切割的床垫一端放置在夹持架15上,将夹持板17向下移动,滑块18在滑槽16内移动,当夹持板17将待切割的床垫一端夹紧时,拧紧第一紧固件20,第一紧固件20底部与连接孔21连接,此时夹持架15将待切割的床垫一端固定;调节微型正反转电机13正转,通过皮带14带动丝杆螺母10在滚珠丝杆9上转动,进而带动滑动板12向靠近收料机构3一侧移动,开启伺服电缸33,伺服电缸33进行伸缩,推动连接板31上下移动,进而实现切割刀36的上下移动,切割刀36对输送机构2输送来的待切割的床垫进行切割,切割刀36将待切割的床垫下压切割过程中,将活动板25向下压,弹簧26压缩,待切割的床垫向下压,不会对切割刀36产生大的挤压,切割刀36对待切割的床垫进行垂直切割,床垫上的切割刀口发生倾斜,切割刀36收缩向上,弹簧26回弹,活动板25向上移动,将待切割的床垫向上顶,输送机构2继续将待切割的床垫继续推动,待切割的床垫将切割好的床垫推送到收料工作台上,工作人员进行收料;另外,在输送和切割过程中,微型正反转电机13和伺服电缸33的输出功率不变,因此每次切割的时间间隔相同,所以床垫每次切割的长度相等;需要对切割刀36进行维修更换时,打开固定夹,通过手柄将连接杆向上提,弹簧伸长,橡胶块与切割刀36分离,此时第二紧固件38打开,再将切割刀36取出,弹性滑动件35和滑道37内滑动,然后将切割刀36进行维修更换即可。

尽管已经示出和描述了本发明的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本发明的范围由所附权利要求及其等同物限定。
