技术领域

本发明涉及农业废弃物综合利用技术领域，具体为一种农业废弃物综合利用有机肥料制备用发酵装置。

背景技术

农业废弃物综合利用顾名思义是指对各种农业废弃物进行综合利用，不仅能够减少物料的浪费，还能保护环境，在农业废弃物综合利用过程中会通过发酵装置对秸秆等废弃物进行发酵以便于得到有机肥料，虽然市场上的发酵装置种类很多，但是还是存在一些不足之处，比如：

1、传统的发酵装置内的沼气收集排出机构虽然能够将沼气与沼渣进行分离排出，但是不方便对沼渣进行收集，同时长时间使用会使得过滤机构堵塞而影响后期的排沼气工作；

2、传统的发酵装置经过一段时间的搅拌发酵工作后会使得一定量的液体停留在底部，这样液体只能与底部的物料接触，不方便与上部的物料进行接触，从而使得发酵的时间较长，使得工作效率较低；

所以我们提出了一种农业废弃物综合利用有机肥料制备用发酵装置，以便于解决上述中提出的问题。

发明内容

本发明的目的在于提供一种农业废弃物综合利用有机肥料制备用发酵装置，以解决上述背景技术提出的目前市场上传统的发酵装置不方便对沼渣进行收集，液体只能与底部的物料接触，不方便与上部的物料进行接触，从而使得发酵的时间较长，使得工作效率较低的问题。

为实现上述目的，本发明提供如下技术方案：一种农业废弃物综合利用有机肥料制备用发酵装置，包括罐体主体、进料口、进液口、进气口和伺服电机，所述罐体主体的左侧面螺钉固定有进料口，且罐体主体的上方左侧焊接固定有进液口，并且罐体主体的上方右侧焊接固定有进气口，所述罐体主体的上方中部螺钉安装有伺服电机，且伺服电机的输出端通过联轴器与搅拌竖杆的顶端相连接，并且搅拌竖杆的下方贯穿罐体主体与罐体主体轴承连接，所述搅拌竖杆的底端外侧键连接有第一螺纹套管，且第一螺纹套管的外侧壁螺纹连接有第二螺纹套管，并且第二螺纹套管的外侧螺钉固定有支撑横杆，所述支撑横杆的外端螺钉安装有接斗，且接斗的底端通过法兰盘与连接软管相连接，并且连接软管的底端通过法兰盘与下料管相连接，所述接斗的左右两侧均螺钉安装有限位块，且限位块的外侧卡合连接有限位槽，并且限位槽的外侧固定有罐体主体，所述下料管的下方贯穿罐体主体与罐体主体焊接连接，所述罐体主体的右端螺钉固定有沼气排出管，且沼气排出管的上端内部螺钉固定有净化过滤板，并且净化过滤板的底面螺钉固定有固定套杆，所述固定套杆的底端螺钉安装有过滤罩，且过滤罩的下方设置有沼渣收集管，并且沼渣收集管的顶端与沼气排出管螺钉连接。

优选的，所述搅拌竖杆的左右两侧均螺钉安装有连接轴杆，且连接轴杆的底端螺钉固定有搅拌轴杆，并且两个连接轴杆底端的搅拌轴杆呈交错设置。

优选的，所述第一螺纹套管高度的六分之一等于第二螺纹套管的高度，且第二螺纹套管通过第一螺纹套管与搅拌竖杆构成升降结构，并且第二螺纹套管上升的最高位置低于搅拌轴杆的最低点。

优选的，所述接斗的主剖视呈倒置梯形状结构设置，且接斗的外侧壁与罐体主体内侧壁之间的间距为40mm-50mm，并且接斗通过支撑横杆与罐体主体构成升降结构，同时支撑横杆的右剖视呈三角形状结构设置。

优选的，所述沼气排出管呈倒置“7”字形结构设置，且沼气排出管与沼渣收集管构成“T”形状结构设置，并且沼渣收集管内部的空间与沼气排出管内部的空间相连通。

优选的，所述固定套杆的底端内部螺钉固定有复位弹簧，复位弹簧的内部嵌套连接有支撑竖杆，并且复位弹簧的上端与支撑竖杆螺钉连接，同时固定套杆的内部为空心状结构设置。

优选的，所述支撑竖杆与过滤罩二者构成倒置“Y”形状结构，且支撑竖杆呈“T”形状结构。

优选的，所述过滤罩的外侧壁与沼气排出管的内侧壁想贴合，且过滤罩的顶端与支撑竖杆螺钉连接，并且过滤罩通过支撑竖杆和复位弹簧与沼气排出管构成升降结构。

优选的，所述沼渣收集管的竖向中心线与过滤罩的竖向中心线相重合，且沼渣收集管的最高点低于过滤罩的最低点。

与现有技术相比，本发明的有益效果是：该农业废弃物综合利用有机肥料制备用发酵装置：

(1)设置有过滤罩，过滤罩的主剖视呈三角形结构设置，过滤罩通过复位弹簧和支撑竖杆与固定套杆构成升降结构，因此通过复位弹簧的蓄力便于带动过滤罩下降，以便于过滤罩将过滤的沼渣落进正下方的沼渣收集管内进行收集，同时通过过滤罩的升降晃动也便于将过滤罩内侧壁粘接的杂质进行晃动掉，避免内部为网孔状结构的过滤罩发生堵塞，以便于过滤罩很好的进行过滤工作，提高过滤罩的使用寿命；

(2)安装有接斗，接斗通过第一螺纹套管与第二螺纹套管的螺纹连接而与罐体主体构成升降结构，因此在接斗上升的过程中会使得液体通过四周内部为网孔状结构的接斗流落在接斗的下方外侧，由此当接斗下降时会对液体进行挤压，使得液体受挤压通过接斗的四周外侧壁与罐体主体内侧壁之间的间距向上流动，进而便于提高液体之间的流动性，避免液体停留在底部，以便于液体很好的与上部物料进行接触，提高整个发酵工作的效率。

附图说明

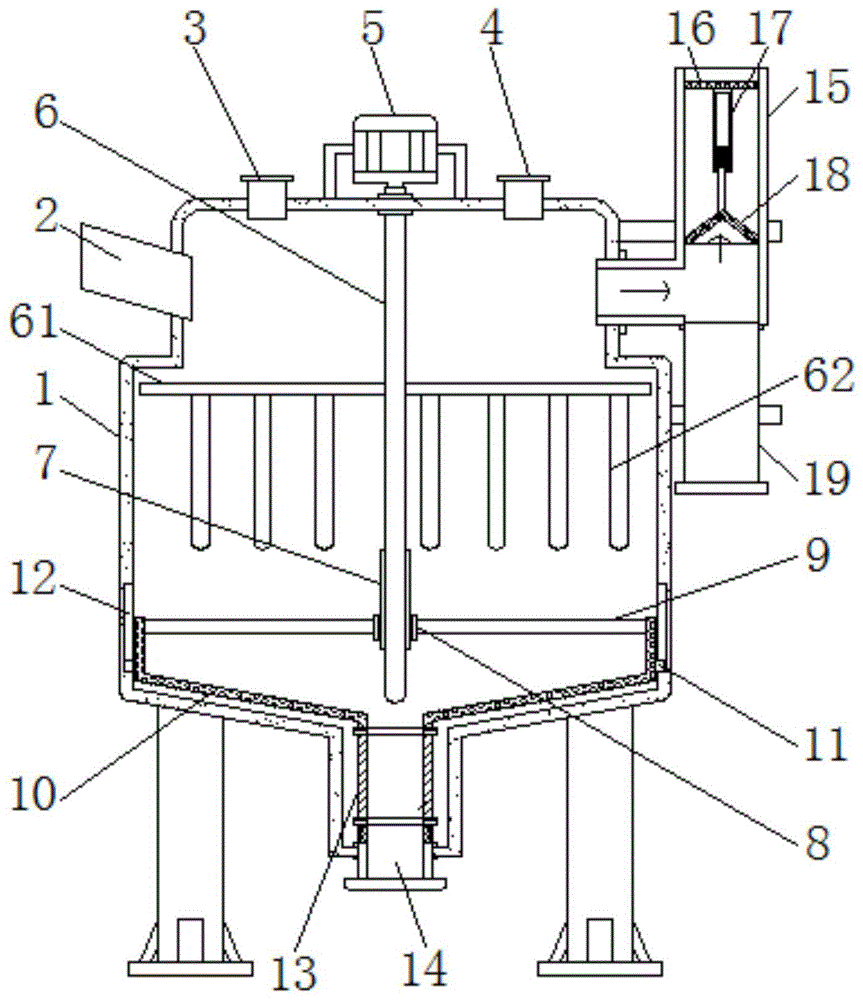

图1为本发明主剖视结构示意图；

图2为本发明罐体主体与接斗连接主剖视结构示意图；

图3为本发明接斗俯视结构示意图；

图4为本发明沼气排出管主剖视结构示意图；

图5为本发明主视结构示意图；

图6为本发明连接轴杆俯视结构示意图。

图中：1、罐体主体；2、进料口；3、进液口；4、进气口；5、伺服电机；6、搅拌竖杆；61、连接轴杆；62、搅拌轴杆；7、第一螺纹套管；8、第二螺纹套管；9、支撑横杆；10、接斗；11、限位块；12、限位槽；13、连接软管；14、下料管；15、沼气排出管；16、净化过滤板；17、固定套杆；171、复位弹簧；172、支撑竖杆；18、过滤罩；19、沼渣收集管。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-6，本发明提供一种技术方案：一种农业废弃物综合利用有机肥料制备用发酵装置，包括罐体主体1、进料口2、进液口3、进气口4、伺服电机5、搅拌竖杆6、连接轴杆61、搅拌轴杆62、第一螺纹套管7、第二螺纹套管8、支撑横杆9、接斗10、限位块11、限位槽12、连接软管13、下料管14、沼气排出管15、净化过滤板16、固定套杆17、过滤罩18和沼渣收集管19，罐体主体1的左侧面螺钉固定有进料口2，且罐体主体1的上方左侧焊接固定有进液口3，并且罐体主体1的上方右侧焊接固定有进气口4，罐体主体1的上方中部螺钉安装有伺服电机5，且伺服电机5的输出端通过联轴器与搅拌竖杆6的顶端相连接，并且搅拌竖杆6的下方贯穿罐体主体1与罐体主体1轴承连接，搅拌竖杆6的底端外侧键连接有第一螺纹套管7，且第一螺纹套管7的外侧壁螺纹连接有第二螺纹套管8，并且第二螺纹套管8的外侧螺钉固定有支撑横杆9，支撑横杆9的外端螺钉安装有接斗10，且接斗10的底端通过法兰盘与连接软管13相连接，并且连接软管13的底端通过法兰盘与下料管14相连接，接斗10的左右两侧均螺钉安装有限位块11，且限位块11的外侧卡合连接有限位槽12，并且限位槽12的外侧固定有罐体主体1，下料管14的下方贯穿罐体主体1与罐体主体1焊接连接，罐体主体1的右端螺钉固定有沼气排出管15，且沼气排出管15的上端内部螺钉固定有净化过滤板16，并且净化过滤板16的底面螺钉固定有固定套杆17，固定套杆17的底端螺钉安装有过滤罩18，且过滤罩18的下方设置有沼渣收集管19，并且沼渣收集管19的顶端与沼气排出管15螺钉连接；

搅拌竖杆6的左右两侧均螺钉安装有连接轴杆61，且连接轴杆61的底端螺钉固定有搅拌轴杆62，并且两个连接轴杆61底端的搅拌轴杆62呈交错设置，进而通过两个连接轴杆61底端的搅拌轴杆62呈交错设置，便于呈交错设置的搅拌轴杆62很好的相互配合对不同位置的物料进行搅拌工作；

第一螺纹套管7高度的六分之一等于第二螺纹套管8的高度，且第二螺纹套管8通过第一螺纹套管7与搅拌竖杆6构成升降结构，并且第二螺纹套管8上升的最高位置低于搅拌轴杆62的最低点，进而通过第一螺纹套管7便于第二螺纹套管8进行一定高度位置的升降工作；

接斗10的主剖视呈倒置梯形状结构设置，且接斗10的外侧壁与罐体主体1内侧壁之间的间距为40mm-50mm，并且接斗10通过支撑横杆9与罐体主体1构成升降结构，同时支撑横杆9的右剖视呈三角形状结构设置，由此使得接斗10在升降时通过内部的网孔状结构很好的对液体进行流动；

沼气排出管15呈倒置“7”字形结构设置，且沼气排出管15与沼渣收集管19构成“T”形状结构设置，并且沼渣收集管19内部的空间与沼气排出管15内部的空间相连通，通过沼气排出管15呈倒置“7”字形结构设置和沼渣收集管19内部的空间与沼气排出管15内部的空间相连通，以便于后期沼气排出管15内的杂质进入到沼渣收集管19内进行收集工作；

固定套杆17的底端内部螺钉固定有复位弹簧171，复位弹簧171的内部嵌套连接有支撑竖杆172，并且复位弹簧171的上端与支撑竖杆172螺钉连接，同时固定套杆17的内部为空心状结构设置，通过固定套杆17的内部为空心状结构设置，便于支撑竖杆172进入到固定套杆17内；

支撑竖杆172与过滤罩18二者构成倒置“Y”形状结构，且支撑竖杆172呈“T”形状结构，以便于过滤罩18很好的随支撑竖杆172进行升降；

过滤罩18的外侧壁与沼气排出管15的内侧壁想贴合，且过滤罩18的顶端与支撑竖杆172螺钉连接，并且过滤罩18通过支撑竖杆172和复位弹簧171与沼气排出管15构成升降结构，通过过滤罩18的升降不仅便于过滤罩18对沼气进行过滤，还能避免过滤罩18内部的网孔堵塞；

沼渣收集管19的竖向中心线与过滤罩18的竖向中心线相重合，且沼渣收集管19的最高点低于过滤罩18的最低点，通过沼渣收集管19的竖向中心线与过滤罩18的竖向中心线相重合，以便于沼渣收集管19很好的对沼渣进行收集。

本实施例的工作原理：在使用该农业废弃物综合利用有机肥料制备用发酵装置时，首先，如附图5所示，将整个发酵装置移动到工作区域内，到达工作区域后，将切断后的秸秆物料和动物粪便按照一定的比例通过进料口2倒入罐体主体1内，然后，再通过进液口3注入一定量发酵所需的发酵液，通过进气口4的打开来控制氧气的进入量，接着，工作人员将伺服电机5与外界的电源相连接，伺服电机5便开始进行工作，伺服电机5的输出端通过联轴器带动搅拌竖杆6进行旋转，搅拌竖杆6的上方与罐体主体1为轴承连接；

然后搅拌竖杆6开始进行旋转，如附图1所示，搅拌竖杆6在旋转时带动左右两侧螺钉固定的连接轴杆61进行旋转，连接轴杆61带动底端螺钉安装的搅拌轴杆62进行旋转，由于两个连接轴杆61底端的搅拌轴杆62呈交错状设置，进而便于两组搅拌轴杆62相互配合对不同位置的物料进行搅拌工作，同时如附图2-3所示，搅拌竖杆6在旋转时带动下方外侧键连接的第一螺纹套管7一同进行旋转，第一螺纹套管7在旋转时带动外侧螺纹连接的第二螺纹套管8进行上升，因此第二螺纹套管8在上升时带动外侧螺钉固定的支撑横杆9进行上升，使得支撑横杆9带动螺钉固定的接斗10进行上升，这时接斗10左右两侧螺钉固定的限位块11在限位槽12内部进行卡合滑动，从而保证第二螺纹套管8稳定的升降，接斗10在上升时使得液体通过接斗10内部的网孔状向下流动，当伺服电机5带动搅拌竖杆6进行反向旋转时带动接斗10进行下降，从而便于接斗10在下降时对下方的液体进行挤压使得一部分液体受到挤压通过接斗10与罐体主体1之间的间距向上移动，进而便于液体很好的进行流动，以便于液体很好的与不同部位的物料接触，提高发酵的效率，当接斗10上升时会对连接软管13进行拉动，以便于接斗10很好的升降，后期通过连接软管13与下料管14的配合便于将接斗10和罐体主体1内的物料排出；

在发酵的过程中会产生一定的沼气，这时沼气进入到倒置呈“7”字形结构的沼气排出管15内，然后沼气将沼气排出管15内部的过滤罩18向上移动，同时通过过滤罩18进行初级过滤，使得沼气与沼渣分离，然后，如附图4所示，过滤罩18与支撑竖杆172一同向上移动，使得支撑竖杆172进入到内部为空心状结构的固定套杆17内，同时对复位弹簧171向上拉动，使得复位弹簧171进行蓄力，接着，通过过滤罩18过滤后的沼气再通过活性炭材质的净化过滤板16进行过滤，然后排进外界的收集管道内，当没有沼气排出时，这时通过复位弹簧171的蓄力带动过滤罩18进行下降，使得过滤罩18在下降时将过滤的杂质晃动掉，使得杂质通过自身的重力落进下方的沼渣收集管19内进行收集，通过后期将沼渣收集管19的底端打开，便于对沼渣进行后期的处理工作，同时通过复位弹簧171带动过滤罩18进行升降晃动，避免过滤罩18内部的网孔发生堵塞，提高过滤罩18的使用寿命，从而完成一系列工作。

尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
