技术领域

本发明涉及水质检测技术领域，特别是一种自动化程度高、操作简便、自动分类，检测和记录一体化、减少工作量的自动化采集、分类检测和记录的水质检测装置。

背景技术

水质监测，是监视和测定水体中污染物的种类、各类污染物的浓度及变化趋势，评价水质状况的过程。监测范围十分广泛，包括未被污染和已受污染的天然水（江、河、湖、海和地下水）及各种各样的工业排水等。主要监测项目可分为两大类：一类是反映水质状况的综合指标，如温度、色度、浊度、pH值、电导率、悬浮物、溶解氧、化学需氧量和生化需氧量等；另一类是一些有毒物质，如酚、氰、砷、铅、铬、镉、汞和有机农药等。为客观的评价江河和海洋水质的状况，除上述监测项目外，有时需进行流速和流量的测定。

水质监测五参数：pH、温度、溶氧、电导率、浊度。应在不同质量类别的地域设立监测点进行水质监测。监测项目为：pH、COD、BOD、SS、氨氮、硝酸盐、亚硝酸盐、挥发性酚类、氰化物、砷、汞、铬(六价)、总硬度、铅、氟、镉、铁、锰、溶解性总固体、高锰酸盐指数、硫酸盐、氯化物、大肠菌群，以及其它项目。

我国水质监测技术主要以理化监测技术为主，包括化学法、电化学法、原子吸收分光光度法、离子选择电极法、离子色谱法、气相色谱法、等离子体发射光谱（ICP—AES）法等。其中，离子选择电极法（定性、定量）、化学法（重量法、容量滴定法和分光光度法）在国内外水质常规监测中还普遍被采用。近几年来生物监测、遥感监测技术也被应用到了水质监测中。

常用的仪器设备有：色度仪，实验室浊度仪，实验室pH计，HC-800全自动离子分析仪，电感耦合等离子体质谱仪/7500a，离子色谱仪，原子荧光光度计，气相色谱仪等。

现有的水质检测方法多样，检测设备多样，为检测带来很大的工作量和困难，增加操作人员的劳动强度，容易出现错误。需要一种自动化程度高、操作简便、自动分类，检测和记录一体化、减少工作量的自动化分类、水质检测、记录装置。

发明内容

本发明的目的是提供一种自动化程度高、操作简便、自动分类，检测和记录一体化、减少工作量的自动化分类、水质检测、记录装置。

一种自动化采集、分类检测和记录的水质检测装置，包括：

采样口，所述采样口通过导管连接水泵后，再连接到水样采集装置；

传送带，所述传送带上放置并输送采集瓶；

吸液管支架，所述吸液管支架上放置吸液管；

检测装置，所述检测装置通过吸液管吸取采集瓶内的水样，送给水质检测装置，所述检测装置的数量为一个以上；

加盖装置，所述加盖装置将采集瓶盖盖在采集瓶上，

所述传送带的末端连接储存槽，所述储存槽的边沿设置挡板；

所述水泵，传送带，加盖装置，检测装置和水样采集装置分别连接控制器，所述控制器连接液晶屏。

所述水样采集装置的齿条和齿轮配合，所述齿轮由电机驱动，所述齿条在限位副内运动，上端设置感应片，下部设置水位传感器，与限位副上的第一限位传感器配合，所述第一限位传感器，水位传感器和电机分别连接控制器。

所述吸液管支架设置在采集瓶上。

所述检测装置或者加盖装置包括：支架，水平驱动装置，伸缩杆，负压泵和水平移动装置，所述支架上设置水平移动装置，所述水平驱动装置在水平移动装置上运动，并连接伸缩杆，所述负压泵连接到伸缩杆的工作杆上，所述水平驱动装置，伸缩杆和负压泵分别连接控制器。

所述水平移动装置为齿轮齿条，所述水平驱动装置为驱动电机，所述伸缩杆为气动杆。

所述水质检测装置为色度仪，实验室浊度仪，实验室pH计，离子分析仪，电感耦合等离子体质谱仪，离子色谱仪，原子荧光光度计，气相色谱仪中的一种或多种。

所述挡板为U形，开口处正对传送带。

所述水样采集装置，检测装置和加盖装置处分别设置第二限位传感器，所述第二限位传感器连接控制器。

所述水泵和齿条之间的导管连接采样出水开关。

所述采样出水开关为电磁开关，并连接控制器。

本发明采样口通过导管连接水泵后，再连接到水样采集装置；传送带上放置并输送采集瓶；吸液管支架上放置吸液管；检测装置通过吸液管吸取采集瓶内的水样，送给水质检测装置，检测装置的数量为一个以上；加盖装置将采集瓶盖盖在采集瓶上，传送带的末端连接储存槽，储存槽的边沿设置挡板；水泵，传送带，加盖装置，检测装置和水样采集装置分别连接控制器，控制器连接液晶屏。控制器控制水泵开启，从采样口采集水样，经过导管送到水样采集装置中，传送带输送采集瓶到水样采集装置下方收集水样，检测装置吸取采集瓶内的水样，送给水质检测装置，检测过程中，检测装置从吸液管支架上拿取采集瓶，使用采集瓶对水样进行采集。水样检测完成后，传送带输送采集瓶到加盖装置下方，加盖装置将采集瓶盖盖在采集瓶上。控制器和液晶屏交互实现对传送带，加盖装置，检测装置和水样采集装置的控制，最后将检测后的采集瓶送入储存槽进行储存，留样，挡板防止采集瓶滑落。本发明自动化程度高、操作简便、自动分类，检测和记录一体化、减少工作量。

附图说明

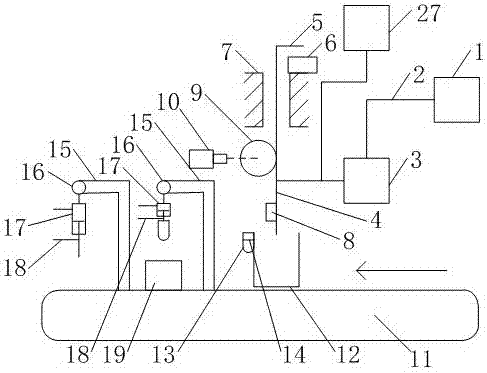

图1为本发明的主视向示意图；

图2为本发明的俯视向示意图；

图3为本发明的连接关系图；

图中：1、采样口，2、导管，3、水泵，4、齿条，5、感应片，6、第一限位传感器，7、限位副，8、水位传感器，9、齿轮，10、电机，11、传送带，12、采集瓶，13、吸液管支架，14、吸液管，15、支架，16、水平驱动装置，17、伸缩杆，18、负压泵，19、水质检测装置，20、水平移动装置，21、采集瓶盖，22、储存槽，23、挡板，24、控制器，25、液晶屏，26、第二限位传感器，27、采样出水开关。

具体实施方式

以下结合附图和具体实施例，对本发明做进一步说明。

一种自动化采集、分类检测和记录的水质检测装置，包括：采样口1，采样口1通过导管2连接水泵3后，再连接到水样采集装置；传送带11，传送带11上放置并输送采集瓶12；吸液管支架13，吸液管支架13上放置吸液管14；检测装置，检测装置通过吸液管14吸取采集瓶12内的水样，送给水质检测装置19，检测装置的数量为一个以上；加盖装置，所述加盖装置将采集瓶盖21盖在采集瓶12上，传送带11的末端连接储存槽22，储存槽22的边沿设置挡板23；水泵3，传送带11，加盖装置，检测装置和水样采集装置分别连接控制器24，控制器24连接液晶屏25。

水样采集装置的齿条4和齿轮9配合，齿轮9由电机10驱动，齿条4在限位副7内运动，上端设置感应片5，下部设置水位传感器8，与限位副7上的第一限位传感器6配合，第一限位传感器6，水位传感器8和电机10分别连接控制器24。吸液管支架13设置在采集瓶12上。

检测装置或者加盖装置包括：支架15，水平驱动装置16，伸缩杆17，负压泵18和水平移动装置20，支架15上设置水平移动装置20，水平驱动装置16在水平移动装置20上运动，并连接伸缩杆17，负压泵18连接到伸缩杆17的工作杆上，水平驱动装置16，伸缩杆17和负压泵18分别连接控制器24。水平移动装置20为齿轮齿条，水平驱动装置16为驱动电机，所述伸缩杆17为气动杆。

水质检测装置19为色度仪，实验室浊度仪，实验室pH计，离子分析仪，电感耦合等离子体质谱仪，离子色谱仪，原子荧光光度计，气相色谱仪中的一种或多种。挡板23为U形，开口处正对传送带11。水样采集装置，检测装置和加盖装置处分别设置第二限位传感器26，第二限位传感器26连接控制器24。水泵3和齿条4之间的导管2连接采样出水开关27。采样出水开关27为电磁开关，并连接控制器24。

控制器24控制水泵3开启，从采样口1采集水样，经过导管2送到水样采集装置中，传送带11输送采集瓶12到水样采集装置下方收集水样，检测装置吸取采集瓶12内的水样，送给水质检测装置19，检测过程中，检测装置从吸液管支架13上拿取吸液管14，使用吸液管14对水样进行采集。水样检测完成后，传送带11输送采集瓶12到加盖装置下方，加盖装置将采集瓶盖21盖在采集瓶12上。控制器24和液晶屏25交互实现对传送带11，加盖装置，检测装置和水样采集装置的控制，最后将检测后的采集瓶12送入储存槽22进行储存，留样，挡板23防止采集瓶12滑落。

水样采集装置的齿条4和齿轮9配合，由电机10驱动，驱动齿条4在限位副7内直线上下运动。驱动齿条4上端的感应片5接触到第一限位传感器6时，齿条4停止，通过水位传感器8对采集瓶12的水位进行检测，防止采样量过小，水样用尽。水位传感器8可为接触式也可为非接触式。控制器24控制电机10，调整齿条4位置，并采集第一限位传感器6和水位传感器8的信号。

检测装置或者加盖装置包括：支架15上设置水平移动装置20，用于支撑水平移动装置20，水平驱动装置16和水平移动装置20配合，带动伸缩杆17运动，将吸液管支架13上的吸液管14夹取出来，并通过伸缩杆17放入采集瓶12中，再通过负压泵18对吸液管14进行抽负压，吸液管14吸取采集瓶12中水样。控制器24控制水平驱动装置16，伸缩杆17和负压泵18实现动作，并最终将采集到水样的吸液管14送入到水质检测装置19进行检测。

水平移动装置20为齿轮齿条，水平驱动装置16为驱动电机，所述伸缩杆17为气动杆。水质检测装置19为色度仪，实验室浊度仪，实验室pH计，离子分析仪，电感耦合等离子体质谱仪，离子色谱仪，原子荧光光度计，气相色谱仪中的一种或多种，根据需要依次分布在传送带11侧面，每个水质检测装置19设置一个检测装置。

挡板23为U形，开口处正对传送带11，水样采集装置，检测装置和加盖装置处分别设置第二限位传感器26，用于检测传送带11已经将采集瓶12送到检测装置或加盖装置的位置。加盖装置对留有水样的采集瓶12进行加盖后送给储存槽22存储。

水泵3和齿条4之间的导管2连接采样出水开关27。采样出水开关27为电磁开关，并连接控制器24。当采样口1处的水样进入并留置在导管2内，为防止上次水样影响这次水样的检测结果，控制器24控制水泵3转动，将导管2留存的水样通过采样出水开关27，排除导管2，待完成排水后，控制器24控制采样出水开关27关闭，将这次的水样送入到采集瓶12中。

以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等同物界定。
