技术领域

本发明涉及包装材料领域，具体涉及一种复合阻隔缠绕膜及其制备方法。

背景技术

缠绕膜，又称拉伸膜、热收缩膜，主要用于包裹产品，一般市场上的缠绕膜都比较注重其力学性能、拉伸性能等，而随着技术水平的提高，对于缠绕膜的其他性能的要求也越来越高，其阻隔性能就是其中一种。水分、氧气能够滋生细菌，引起物质的氧化腐败，金属生锈等，如果能够有效的阻断水分和氧气等物质，则对于提高产品的寿命具有重要的意义。

发明内容

要解决的技术问题：本发明的目的是提供一种复合阻隔缠绕膜具有良好的力学性能，同时具有良好的阻隔性，能有效防止氧气、水气等小分子物质的渗透。

技术方案：一种复合阻隔缠绕膜，由以下成分以重量份制备而成：纳米复合粉体30-40份、丙烯酸接枝聚乙烯120-150份、聚氯乙烯20-40份、聚乙烯醇10-20份、碳化硅晶须1-3份、分散剂2-3份、聚乙烯吡咯烷酮2-3份、乙烯-醋酸乙烯共聚物2-3份、微晶纤维素0.5-1份、γ-缩水甘油醚氧丙基三甲氧基硅烷5-10份、N-(β-氨乙基)-γ-氨丙基三甲氧基硅烷5-10份、鱼骨粉1-2份。

进一步的，所述的一种复合阻隔缠绕膜，由以下成分以重量份制备而成：纳米复合粉体35份、丙烯酸接枝聚乙烯140份、聚氯乙烯30份、聚乙烯醇15份、碳化硅晶须2份、分散剂2.5份、聚乙烯吡咯烷酮2.5份、乙烯-醋酸乙烯共聚物2.5份、微晶纤维素0.8份、γ-缩水甘油醚氧丙基三甲氧基硅烷7份、N-(β-氨乙基)-γ-氨丙基三甲氧基硅烷8份、鱼骨粉1.5份。

进一步的，所述纳米复合粉体为：钛酸铋纳米粉体、二氧化钛纳米晶、高岭土、纳米氧化锌的质量比为0.5:1:2:1.5。

进一步的，所述碳化硅晶须直径为0.2-1μm，长径比为8-20。

进一步的，所述分散剂为硬脂酸钙、乙撑基双硬脂酰胺、聚乙烯蜡、土耳其红油或蜂蜡中的一种或几种。

上述复合阻隔缠绕膜的制备方法包括以下步骤：

(1)将所有成分混合，放入高速搅拌机中在转速搅拌0.5-1h；

(2)将混合物加入双螺杆挤出机中进行熔融共混造粒得母粒，螺杆转速为40-50r/min，各段温度依次为：120-130℃，130-140℃，140-150℃，150-160℃，150-160℃；

(3)将母粒吹塑成薄膜，一区温度为125-135℃，二区温度为135-145℃，三区温度为150-160℃，四区温度为145-155℃，螺杆转速为30-40r/min。

有益效果：

1.纳米复合粉体能够与丙烯酸接枝聚乙烯、聚氯乙烯、聚乙烯醇形成排列紧密的结构，有效地提高阻隔性能。

2.本发明复合阻隔缠绕膜具有良好的力学性能，其透湿量和透氧量都较低，具有良好的阻隔性，能有效防止氧气、水气等小分子物质的渗透。

具体实施方式

实施例1

一种复合阻隔缠绕膜，由以下成分以重量份制备而成：纳米复合粉体30份、丙烯酸接枝聚乙烯120份、聚氯乙烯20份、聚乙烯醇10份、碳化硅晶须1份、硬脂酸钙2份、聚乙烯吡咯烷酮2份、乙烯-醋酸乙烯共聚物2份、微晶纤维素0.5份、γ-缩水甘油醚氧丙基三甲氧基硅烷5份、N-(β-氨乙基)-γ-氨丙基三甲氧基硅烷5份、鱼骨粉1份，其中，纳米复合粉体为钛酸铋纳米粉体、二氧化钛纳米晶、高岭土、纳米氧化锌的质量比为0.5:1:2:1.5。

上述复合阻隔缠绕膜的制备方法为：

(1)将所有成分混合，放入高速搅拌机中在转速搅拌0.5h；

(2)将混合物加入双螺杆挤出机中进行熔融共混造粒得母粒，螺杆转速为40r/min，各段温度依次为：120℃，130℃，140℃，150℃，150℃；

(3)将母粒吹塑成薄膜，一区温度为125℃，二区温度为135℃，三区温度为150℃，四区温度为145℃，螺杆转速为30r/min。

实施例2

一种复合阻隔缠绕膜，由以下成分以重量份制备而成：纳米复合粉体35份、丙烯酸接枝聚乙烯140份、聚氯乙烯30份、聚乙烯醇15份、碳化硅晶须2份、乙撑基双硬脂酰胺2.5份、聚乙烯吡咯烷酮2.5份、乙烯-醋酸乙烯共聚物2.5份、微晶纤维素0.8份、γ-缩水甘油醚氧丙基三甲氧基硅烷7份、N-(β-氨乙基)-γ-氨丙基三甲氧基硅烷8份、鱼骨粉1.5份，其中，纳米复合粉体为钛酸铋纳米粉体、二氧化钛纳米晶、高岭土、纳米氧化锌的质量比为0.5:1:2:1.5。

上述复合阻隔缠绕膜的制备方法为：

(1)将所有成分混合，放入高速搅拌机中在转速搅拌1h；

(2)将混合物加入双螺杆挤出机中进行熔融共混造粒得母粒，螺杆转速为45r/min，各段温度依次为：125℃，135℃，145℃，155℃，155℃；

(3)将母粒吹塑成薄膜，一区温度为130℃，二区温度为140℃，三区温度为155℃，四区温度为150℃，螺杆转速为35r/min。

实施例3

一种复合阻隔缠绕膜，由以下成分以重量份制备而成：纳米复合粉体40份、丙烯酸接枝聚乙烯150份、聚氯乙烯40份、聚乙烯醇20份、碳化硅晶须3份、聚乙烯蜡3份、聚乙烯吡咯烷酮3份、乙烯-醋酸乙烯共聚物2-3份、微晶纤维素1份、γ-缩水甘油醚氧丙基三甲氧基硅烷10份、N-(β-氨乙基)-γ-氨丙基三甲氧基硅烷10份、鱼骨粉2份，其中，纳米复合粉体为钛酸铋纳米粉体、二氧化钛纳米晶、高岭土、纳米氧化锌的质量比为0.5:1:2:1.5。

上述复合阻隔缠绕膜的制备方法为：

(1)将所有成分混合，放入高速搅拌机中在转速搅拌1h；

(2)将混合物加入双螺杆挤出机中进行熔融共混造粒得母粒，螺杆转速为50r/min，各段温度依次为：130℃，140℃，150℃，160℃，160℃；

(3)将母粒吹塑成薄膜，一区温度为135℃，二区温度为145℃，三区温度为160℃，四区温度为155℃，螺杆转速为40r/min。

对比例1

本实施例与实施例1的区别在于以丙烯酸接枝聚乙烯代替聚乙烯醇。具体地说是：一种复合阻隔缠绕膜，由以下成分以重量份制备而成：纳米复合粉体30份、丙烯酸接枝聚乙烯130份、聚氯乙烯20份、碳化硅晶须1份、硬脂酸钙2份、聚乙烯吡咯烷酮2份、乙烯-醋酸乙烯共聚物2份、微晶纤维素0.5份、γ-缩水甘油醚氧丙基三甲氧基硅烷5份、N-(β-氨乙基)-γ-氨丙基三甲氧基硅烷5份、鱼骨粉1份，其中，纳米复合粉体为钛酸铋纳米粉体、二氧化钛纳米晶、高岭土、纳米氧化锌的质量比为0.5:1:2:1.5。

上述复合阻隔缠绕膜的制备方法为：

(1)将所有成分混合，放入高速搅拌机中在转速搅拌0.5h；

(2)将混合物加入双螺杆挤出机中进行熔融共混造粒得母粒，螺杆转速为40r/min，各段温度依次为：120℃，130℃，140℃，150℃，150℃；

(3)将母粒吹塑成薄膜，一区温度为125℃，二区温度为135℃，三区温度为150℃，四区温度为145℃，螺杆转速为30r/min。

对比例2

本实施例与实施例1的区别在于不含有聚乙烯吡咯烷酮。具体地说是：

一种复合阻隔缠绕膜，由以下成分以重量份制备而成：纳米复合粉体30份、丙烯酸接枝聚乙烯120份、聚氯乙烯20份、聚乙烯醇10份、碳化硅晶须1份、硬脂酸钙2份、乙烯-醋酸乙烯共聚物2份、微晶纤维素0.5份、γ-缩水甘油醚氧丙基三甲氧基硅烷5份、N-(β-氨乙基)-γ-氨丙基三甲氧基硅烷5份、鱼骨粉1份，其中，纳米复合粉体为钛酸铋纳米粉体、二氧化钛纳米晶、高岭土、纳米氧化锌的质量比为0.5:1:2:1.5。

上述复合阻隔缠绕膜的制备方法为：

(1)将所有成分混合，放入高速搅拌机中在转速搅拌0.5h；

(2)将混合物加入双螺杆挤出机中进行熔融共混造粒得母粒，螺杆转速为40r/min，各段温度依次为：120℃，130℃，140℃，150℃，150℃；

(3)将母粒吹塑成薄膜，一区温度为125℃，二区温度为135℃，三区温度为150℃，四区温度为145℃，螺杆转速为30r/min。

对比例3

本实施例与实施例1的区别在于不含有纳米氧化锌。具体地说是：

一种复合阻隔缠绕膜，由以下成分以重量份制备而成：纳米复合粉体30份、丙烯酸接枝聚乙烯120份、聚氯乙烯20份、聚乙烯醇10份、碳化硅晶须1份、硬脂酸钙2份、聚乙烯吡咯烷酮2份、乙烯-醋酸乙烯共聚物2份、微晶纤维素0.5份、γ-缩水甘油醚氧丙基三甲氧基硅烷5份、N-(β-氨乙基)-γ-氨丙基三甲氧基硅烷5份、鱼骨粉1份，其中，纳米复合粉体为钛酸铋纳米粉体、二氧化钛纳米晶、高岭土的质量比为0.5:1:2。

上述复合阻隔缠绕膜的制备方法为：

(1)将所有成分混合，放入高速搅拌机中在转速搅拌0.5h；

(2)将混合物加入双螺杆挤出机中进行熔融共混造粒得母粒，螺杆转速为40r/min，各段温度依次为：120℃，130℃，140℃，150℃，150℃；

(3)将母粒吹塑成薄膜，一区温度为125℃，二区温度为135℃，三区温度为150℃，四区温度为145℃，螺杆转速为30r/min。

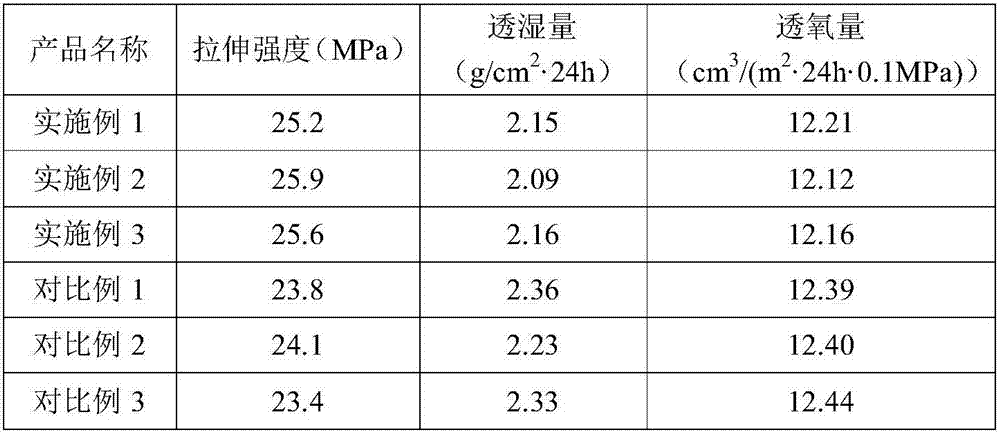

表1复合阻隔缠绕膜的部分性能指标

本发明复合阻隔缠绕膜的部分性能指标见上表，我们可以看到，本发明材料具有良好的力学性能，其透湿量和透氧量都较低，具有良好的阻隔性，能有效防止氧气、水气等小分子物质的渗透。
