技术领域：

本发明涉及一种组装调试方便的高低组合橱柜及使用方法。

背景技术：

有一些家庭夫妻的身高差距比较大，在使用现有的橱柜时非常的不方便，如果按照身高高的人制作身高矮的人使用不方便，如果按照身高矮的人制作身高高的人使用不方便，如果制作成高度不等的美观又会受到影响，现有的橱柜无法满足不同身高的人使用需要。

发明内容：

本发明的目的是提供一种能够根据需要随时进行调整，调整方便，使用效果好的组装调试方便的高低组合橱柜及使用方法。

上述的目的通过以下的技术方案实现：

一种组装调试方便的高低组合橱柜，其组成包括:橱柜底立板、橱柜顶立板、橱柜增高板，所述的橱柜底立板的顶部开有左下直角槽和右下直角槽，所述的橱柜顶立板的底部开有左上直角槽和右上直角槽，所述的橱柜增高板的底部开有左下续接直角槽和右下续接直角槽，所述的橱柜增高板的顶部开有左上续接直角槽和右上续接直角槽，所述的橱柜底立板的顶部粘接顶磁板，所述的橱柜顶立板的底部粘接底磁板，所述的橱柜增高板的顶部粘接续接顶磁板，所述的橱柜增高板的底部粘接续接底磁板，所述的橱柜底立板与所述的橱柜增高板之间插接左下平铁板和右下平铁板，所述的橱柜顶立板与所述的橱柜增高板之间插接左上平铁板和右上平铁板。

所述的组装调试方便的高低组合橱柜，所述的左下平铁板固定垂直连接左下立铁板，所述的左下立铁板插入所述的左下直角槽与所述的左下续接直角槽之间，所述的右下平铁板固定垂直连接右下立铁板，所述的右下立铁板插入所述的右下直角槽与所述的右下续接直角槽之间；所述的左上平铁板固定垂直连接左上立铁板，所述的左上立铁板插入所述的左上直角槽与所述的左上续接直角槽之间，所述的右上平铁板固定垂直连接右上立铁板，所述的右上立铁板插入所述的右上直角槽与所述的右上续接直角槽之间。

所述的组装调试方便的高低组合橱柜，所述的顶磁板与所述的续接底磁板同时吸合所述的左下平铁板和所述的右下平铁板，所述的底磁板与所述的续接顶磁板同时吸合所述的左上平铁板和所述的右上平铁板，所述的左下平铁板和所述的右下平铁板对接设置，所述的左上平铁板和所述的右上平铁板对接设置。

所述的组装调试方便的高低组合橱柜，所述的左下立铁板的左侧粘接左下限位板，所述的右下立铁板的右侧粘接右下限位板，所述的左上立铁板的左侧粘接左上限位板，所述的右上立铁板的右侧粘接右上限位板，所述的左下限位板贴在所述的橱柜底立板和所述的橱柜增高板的左侧，所述的右下限位板贴在所述的橱柜底立板和所述的橱柜增高板的右侧，所述的左上限位板贴在所述的橱柜顶立板和所述的橱柜增高板的左侧，所述的右上限位板贴在所述的橱柜顶立板和所述的橱柜增高板的右侧。

所述的组装调试方便的高低组合橱柜，所述的橱柜顶立板的顶部开有左直角夹槽和右直角夹槽，所述的左直角夹槽贴合夹持左弹夹板，所述的右直角夹槽贴合夹持右弹夹板，所述的左弹夹板与所述的右弹夹板之间通过顶板连接，所述的顶板连接台面、并通过螺钉或粘接固定，所述的螺钉的帽埋入所述的顶板。

所述的组装调试方便的高低组合橱柜，所述的橱柜底立板包括左侧橱柜底立板和右侧橱柜底立板，所述的左侧橱柜底立板的右侧开有左插槽，所述的左插槽粘接左横磁板，所述的左横磁板吸合左固定磁板，所述的左固定磁板的顶部固定连接左上夹持板，所述的左固定磁板的底部固定连接左下夹持板，所述的左固定磁板、所述的左上夹持板、所述的左下夹持板组成半口形截面的左插接槽板；所述的右侧橱柜底立板的左侧开有右插槽，所述的右插槽粘接右横磁板，所述的右横磁板吸合右固定磁板，所述的右固定磁板的顶部固定连接右上夹持板，所述的右固定磁板的底部固定连接右下夹持板，所述的右固定磁板、所述的右上夹持板、所述的右下夹持板组成半口形截面的右插接槽板；所述的左插接槽板与所述的右插接槽板之间插入下托板。

所述的组装调试方便的高低组合橱柜，所述的橱柜顶立板包括左侧橱柜顶立板和右侧橱柜顶立板，所述的左侧橱柜顶立板连接左滑道，所述的右侧橱柜顶立板连接右滑道，所述的左滑道与所述的右滑道之间插入连接橱柜抽屉。

所述的组装调试方便的高低组合橱柜，所述的橱柜底立板的底部之间通过底柜板连接，所述的底柜板的底部开有圆槽，所述的圆槽连接磁圈，所述的圆槽内插入橱柜调节地脚，所述的橱柜调节地脚的顶部粘接外磁圈，所述的磁圈吸合所述的外磁圈。

所述的组装调试方便的高低组合橱柜，所述的左侧橱柜底立板通过铰链连接左开门，所述的右侧橱柜底立板通过铰链连接右开门，所述的左开门与所述的右开门的高度等于橱柜底立板和橱柜顶立板的高度和，橱柜抽屉的高度等于橱柜增高板的高度。

一种组装调试方便的高低组合橱柜的使用方法，本方法包括九步，第一步在需要加高橱柜时将橱柜底立板与橱柜增高板之间用左下平铁板和右下平铁板进行连接固定，第二步将橱柜顶立板与橱柜增高板之间用左上平铁板和右上平铁板进行连接固定，第三步用台面夹持件夹住橱柜顶立板的顶部组装台面，第四步将左滑道和右滑道固定在橱柜底立板上，第五步将橱柜抽屉插入左滑道和右滑道之间，第六步调节橱柜调节地脚的高度使底柜板处于水平状态，第七步将下托板插入左插接槽板和右插接槽板之间，第八步组装左开门和右开门，第九步将橱柜抽屉的面拉到与左开门和右开门处于同一平面的位置。

有益效果：

1.本发明的橱柜高度能够根据需要进行调节，既适合身高比较低的人使用，也适合身高比较高的人使用，能够满足不同身高的人的需求，使用既方便又灵活。

本发明在调整完台面的高度之后，使使用者在操作的过程中非常方便，并且能够大大的降低劳动强度。

本发明的橱柜抽屉能够推入到橱柜的里面也能够拉出到与左开门和右开门平齐的位置，使本产品无论加高与否，都很美观。

本发明在加装橱柜增高板时非常方便，通过磁连接也很牢固，使用效果非常好，在不需要加高时卸下橱柜增高板也很方便，使用效果非常好。

附图说明：

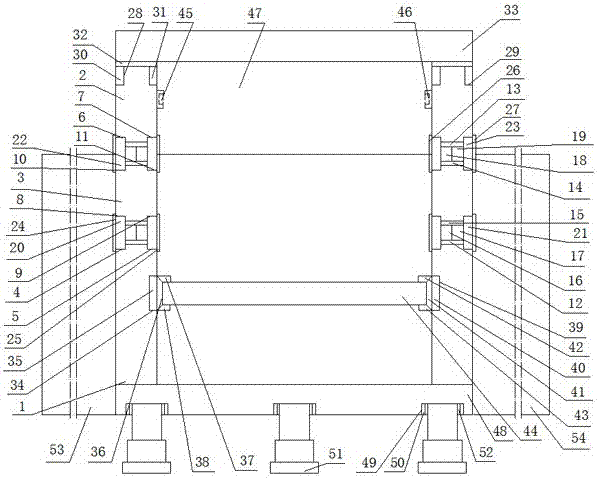

附图1是本产品的结构示意图。

附图2是本产品不加高的结构示意图。

具体实施方式：

下面将结合本发明的附图，对本发明实施例中的技术方案进行清楚、完整地描述。

实施例1：

一种组装调试方便的高低组合橱柜，其组成包括:橱柜底立板1、橱柜顶立板2、橱柜增高板3，所述的橱柜底立板的顶部开有左下直角槽4和右下直角槽5，所述的橱柜顶立板的底部开有左上直角槽6和右上直角槽7，所述的橱柜增高板的底部开有左下续接直角槽8和右下续接直角槽9，所述的橱柜增高板的顶部开有左上续接直角槽10和右上续接直角槽11，所述的橱柜底立板的顶部粘接顶磁板12，所述的橱柜顶立板的底部粘接底磁板13，所述的橱柜增高板的顶部粘接续接顶磁板14，所述的橱柜增高板的底部粘接续接底磁板15，所述的橱柜底立板与所述的橱柜增高板之间插接左下平铁板16和右下平铁板17，所述的橱柜顶立板与所述的橱柜增高板之间插接左上平铁板18和右上平铁板19。

左下平铁板和右下平铁板能够将橱柜底立板与橱柜增高板之间紧紧地连接在一起，使橱柜底立板与橱柜增高板之间的连接非常牢固，左上平铁板和右上平铁板能够将橱柜顶立板与橱柜增高板之间紧紧地连接在一起，使橱柜顶立板与橱柜增高板之间的连接非常牢固，使用安全、灵活、效果好。

实施例2：

实施例1所述的组装调试方便的高低组合橱柜，所述的左下平铁板固定垂直连接左下立铁板20，所述的左下立铁板插入所述的左下直角槽与所述的左下续接直角槽之间，所述的右下平铁板固定垂直连接右下立铁板21，所述的右下立铁板插入所述的右下直角槽与所述的右下续接直角槽之间；所述的左上平铁板固定垂直连接左上立铁板22，所述的左上立铁板插入所述的左上直角槽与所述的左上续接直角槽之间，所述的右上平铁板固定垂直连接右上立铁板23，所述的右上立铁板插入所述的右上直角槽与所述的右上续接直角槽之间。

左下立铁板和右下立铁板能够很好地支撑橱柜底立板与橱柜增高板，左上立铁板和右上立铁板能够很好地支撑橱柜顶立板与橱柜增高板，使橱柜底立板、橱柜顶立板、橱柜增高板组装之后的承重能力比较好，能够承受比较重的重量，在台面上剁菜使用时安全、效果好。

实施例3：

实施例1所述的组装调试方便的高低组合橱柜，所述的顶磁板与所述的续接底磁板同时吸合所述的左下平铁板和所述的右下平铁板，所述的底磁板与所述的续接顶磁板同时吸合所述的左上平铁板和所述的右上平铁板，所述的左下平铁板和所述的右下平铁板对接设置，所述的左上平铁板和所述的右上平铁板对接设置。

磁板吸合平铁板，使橱柜底立板、橱柜顶立板、橱柜增高板之间组装和拆分时都非常方便，不需要有辅助工具就能够完成，组装和拆分需要的时间都短。

实施例4：

实施例2所述的组装调试方便的高低组合橱柜，所述的左下立铁板的左侧粘接左下限位板24，所述的右下立铁板的右侧粘接右下限位板25，所述的左上立铁板的左侧粘接左上限位板26，所述的右上立铁板的右侧粘接右上限位板27，所述的左下限位板贴在所述的橱柜底立板和所述的橱柜增高板的左侧，所述的右下限位板贴在所述的橱柜底立板和所述的橱柜增高板的右侧，所述的左上限位板贴在所述的橱柜顶立板和所述的橱柜增高板的左侧，所述的右上限位板贴在所述的橱柜顶立板和所述的橱柜增高板的右侧。

左下限位板、右下限位板、左上限位板、右上限位板能够封住橱柜底立板、橱柜顶立板、橱柜增高板之间连接的缝隙，不会出现划伤使用者肢体的现象，使用非常安全并且美观。

实施例5：

实施例1所述的组装调试方便的高低组合橱柜，所述的橱柜顶立板的顶部开有左直角夹槽28和右直角夹槽29，所述的左直角夹槽贴合夹持左弹夹板30，所述的右直角夹槽贴合夹持右弹夹板31，所述的左弹夹板与所述的右弹夹板之间通过顶板32连接，所述的顶板连接台面33、并通过螺钉或粘接固定，所述的螺钉的帽埋入所述的顶板。左弹夹板、右弹夹板、顶板组成台面夹持件。

台面夹持件使橱柜顶立板与台面之间的连接非常牢固，既有夹持作用也有连接作用，在组装台面时也很方便，夹持连接之后非常牢固。

实施例6：

实施例1所述的组装调试方便的高低组合橱柜，所述的橱柜底立板包括左侧橱柜底立板和右侧橱柜底立板，所述的左侧橱柜底立板的右侧开有左插槽34，所述的左插槽粘接左横磁板35，所述的左横磁板吸合左固定磁板36，所述的左固定磁板的顶部固定连接左上夹持板37，所述的左固定磁板的底部固定连接左下夹持板38，所述的左固定磁板、所述的左上夹持板、所述的左下夹持板组成半口形截面的左插接槽板；所述的右侧橱柜底立板的左侧开有右插槽39，所述的右插槽粘接右横磁板40，所述的右横磁板吸合右固定磁板41，所述的右固定磁板的顶部固定连接右上夹持板42，所述的右固定磁板的底部固定连接右下夹持板43，所述的右固定磁板、所述的右上夹持板、所述的右下夹持板组成半口形截面的右插接槽板；所述的左插接槽板与所述的右插接槽板之间插入下托板44。

下托板插入左插接槽板与右插接槽板之间非常牢固，使下托板的承重量比较好，组装时方便，使用时安全。

实施例7：

实施例1所述的组装调试方便的高低组合橱柜，所述的橱柜顶立板包括左侧橱柜顶立板和右侧橱柜顶立板，所述的左侧橱柜顶立板连接左滑道45，所述的右侧橱柜顶立板连接右滑道46，所述的左滑道与所述的右滑道之间插入连接橱柜抽屉47。

橱柜抽屉既能够拉出也能够推入，能够确保加装橱柜增高板之后橱柜的门面不会出现缺口，使用效果非常好，并且很美观。

实施例8：

实施例1或6所述的组装调试方便的高低组合橱柜，所述的橱柜底立板的底部之间通过底柜板48连接，所述的底柜板的底部开有圆槽49，所述的圆槽连接磁圈50，所述的圆槽内插入橱柜调节地脚51，所述的橱柜调节地脚的顶部粘接外磁圈52，所述的磁圈吸合所述的外磁圈。

磁圈吸合外磁圈能够将底柜板与橱柜调节地脚紧紧地连接在一起，确保橱柜调节地脚支撑的橱柜既稳定又安全。

实施例9：

实施例6所述的组装调试方便的高低组合橱柜，所述的左侧橱柜底立板通过铰链连接左开门53，所述的右侧橱柜底立板通过铰链连接右开门54，所述的左开门与所述的右开门的高度等于橱柜底立板和橱柜顶立板的高度和，橱柜抽屉的高度等于橱柜增高板的高度。

左开门、右开门、橱柜抽屉组合能够进行灵活运用，使整体橱柜既美观又实用，能够满足不同身高的人使用，适用范围广、方便。

实施例10：

一种组装调试方便的高低组合橱柜的使用方法，本方法包括九步，第一步在需要加高橱柜时将橱柜底立板与橱柜增高板之间用左下平铁板和右下平铁板进行连接固定，第二步将橱柜顶立板与橱柜增高板之间用左上平铁板和右上平铁板进行连接固定，第三步用台面夹持件夹住橱柜顶立板的顶部组装台面，第四步将左滑道和右滑道固定在橱柜底立板上，第五步将橱柜抽屉插入左滑道和右滑道之间，第六步调节橱柜调节地脚的高度使底柜板处于水平状态，第七步将下托板插入左插接槽板和右插接槽板之间，第八步组装左开门和右开门，第九步将橱柜抽屉的面拉到与左开门和右开门处于同一平面的位置。

实施例11：

实施例1所述的组装调试方便的高低组合橱柜，其组成包括:橱柜底立板、橱柜顶立板，所述的橱柜底立板的顶部开有左下直角槽和右下直角槽，所述的橱柜顶立板的底部开有左上直角槽和右上直角槽，所述的橱柜底立板的顶部粘接顶磁板，所述的橱柜顶立板的底部粘接底磁板，所述的橱柜底立板与所述的橱柜顶立板之间插接左下平铁板和右下平铁板。

可以将几个本产品组装在一起使用，将橱柜底立板之间用螺钉固定在一起即可。
