技术领域

本发明涉及有机肥生产技术领域，具体为一种有机肥连续烘干翻转处理装置。

背景技术

随着我国加大农业的发展，农副产品越来越被人们所重视。禽畜粪便对环境的污染越来越严重，然而生物含有丰富的营养成份和微量元素，是很好的有机肥料。开发生物作复合有机肥料，不仅能变废为宝，而且减少环境污染，防止疫病蔓延，具有较好的经济效益和社会效益。

现有的有机肥主要以鲜鸡、猪粪为原料，由于而鸡、猪消化能力差，只能消耗掉25％的营养成份，而饲料中另外75％营养成分随粪便排出，这些粪便容易凝结成块，内部含水量大，传统的烘干设备无法进行快速烘干。

发明内容

本发明的目的在于提供一种有机肥连续烘干翻转处理装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种有机肥连续烘干翻转处理装置，包括用于输送有机肥的输送机，用于支撑输送机的机架，以及位于输送机顶部的烘干室，所述烘干室内部设有翻料装置，所述翻料装置包括转轴、以及用于驱动转轴旋转的电机，所述输送机螺栓连接两个支座，两个所述支座分别轴承连接转轴的两端，并且其中一个支座固定连接电机的前端盖，所述电机的输出轴通过联轴器固定连接转轴，所述转轴上设有打击片组，所述打击片组包括两个呈镜像对称的打击片，并且两个所述打击片之间穿设有偏心杆，所述偏心杆上设有翻转片。

优选的，所述机架顶部固定连接输送机，所述输送机顶部固定连接烘干室，所述输送机采用带式输送机，其输送带为裙边无挡板输送带。

优选的，所述烘干室的前侧壁固定连接吹风机，烘干室的后侧壁固定连接抽风机，所述吹风机与抽风机处于同一竖直截面内，并且烘干室在吹风机与抽风机的连接处均设有风道孔，并且靠近吹风机的风道孔内壁固定连接电加热器。

优选的，所述打击片组设有五个，五个打击片组在转轴上呈等间距排列，其中位于中间的三个打击片组与边侧的两个打击片组呈°交错分布。

优选的，所述打击片由半圆块和半椭圆块一体成型，半圆块以及半椭圆块的边缘设有刃口，所述刃口呈圆弧形，其中半圆块和半椭圆块的交界中心固定连接转轴，半椭圆块在其四分之一长轴处固定连接偏心杆。

优选的，所述翻转片包括杆套、角钢和铲件，所述杆套通过紧定螺钉固定连接偏心杆，所述角钢由的竖直部和斜端部一体成型，杆套固定连接角钢的竖直部，所述角钢的斜端部套接有铲件，所述铲件顶部固定连接刺块，所述刺块呈三角形。

优选的，所述角钢的竖直部固定焊接分散叶，所述分散叶呈直板形且设有六块，六块分散叶均匀分成两组分立于角钢的竖直部的两侧，并且分散叶在于角钢的竖直部呈等间距纵向排列。

与现有技术相比，本发明的有益效果是：

1.本发明在电机的驱动下，利用打击片和翻转片随转轴一同旋转，从而实现对块状的有机肥堆进行充分破碎，增加了有机肥和烘干室内干热气氛的接触面积，热值交换充分，提高了有机肥烘干效果，可连续化生产，适用于各种类型养殖场的有机肥烘干作业；

2.本发明通过将吹风机与抽风机处于同一竖直截面内，吹风机与抽风机之间形成强制对流，烘干效果好，打击片和翻转片安装简单，便于维护，运行稳定；

3.本发明的输送机采用裙边无挡板输送带，可以避免粉状、粒状、小块状、糊状及液态状的有机肥撒落，从而避免托辊被有机肥覆盖，造成回转不灵，防止漏料卡于滚筒与胶带之间，提高连续烘干翻转处理稳定性。

附图说明

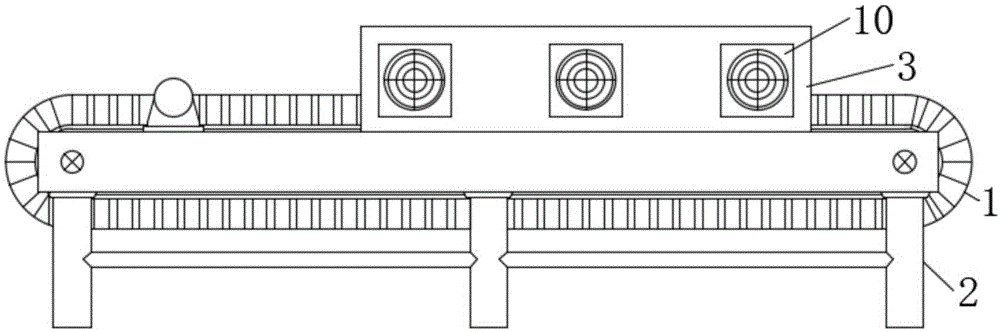

图1为本发明结构示意图；

图2为本发明中烘干室结构示意图；

图3为本发明中支座、转轴和打击片结构示意图；

图4为本发明中打击片组结构示意图；

图5为本发明中打击片结构示意图；

图6为本发明中翻转片结构示意图。

图中：1输送机、2机架、3烘干室、4电机、5支座、6转轴、7打击片、701半圆块、702半椭圆块、703刃口、8偏心杆、9翻转片、901杆套、902角钢、903铲件、904刺块、905分散叶、10吹风机、11抽风机、12风道孔、13电加热器。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1至图6，本发明提供一种技术方案：一种有机肥连续烘干翻转处理装置，包括用于输送有机肥的输送机1，用于支撑输送机1的机架2，以及位于输送机2顶部的烘干室3。机架2顶部固定连接输送机1，输送机1顶部固定连接烘干室3，输送机1采用带式输送机，其输送带为裙边无挡板输送带。当有机肥投料在输送机1时，裙边无挡板输送带可以避免粉状、粒状、小块状、糊状及液态状的有机肥撒落，从而避免托辊被有机肥覆盖，造成回转不灵，防止漏料卡于滚筒与胶带之间，提高连续烘干翻转处理稳定性。

如图2所示，烘干室3的前侧壁固定连接吹风机10，烘干室的3后侧壁固定连接抽风机11，并且烘干室3在吹风机10与抽风机11的连接处均设有风道孔12，风道孔12一方面将吹风机10产生的气流引入烘干室3内，风道孔12另一方面烘干室3内空气引到抽风机11，并且靠近吹风机10的风道孔12内壁固定连接电加热器13，电加热器13采用以镍铬合金等材料作为辐射体，制成辐射源，通电后由于其电阻发热而产生热辐射，由于红外线具有较强的穿透能力，易于被物体吸收，并一旦为物体吸收，立即转变为热能，并且红外线加热前后能量损失小，温度容易控制，加热质量高。吹风机10产生的气流经电加热器13加热后进入烘干室3内，为烘干室3提高干热的气氛，实现对有机肥加热，并且吹风机10与抽风机11处于同一竖直截面内，吹风机10与抽风机11之间形成强制对流，烘干效果好。

烘干室3内部设有翻料装置。翻料装置包括转轴6、以及用于驱动转轴6旋转的电机4，输送机1螺栓连接两个支座5，两个支座5分别轴承连接转轴6的两端，并且其中一个支座5固定连接电机4的前端盖，电机4的输出轴通过联轴器固定连接转轴6，转轴6上设有打击片组，打击片组设有五个，五个打击片组在转轴6上呈等间距排列，其中位于中间的三个打击片组与边侧的两个打击片组呈180°交错分布。由于有机肥堆含水量大，结构较为松散，只需破坏有机肥堆一部分，有机肥堆整体会发生“散架”，所以通过交错打击片组可以起到减少安装打击片组数量的目的。

打击片组包括两个呈镜像对称的打击片7，打击片7由半圆块701和半椭圆块702一体成型，其中半圆块701和半椭圆块702的交界中心固定连接转轴6，半椭圆块702在其四分之一长轴处固定连接偏心杆8。半圆块701以及半椭圆块702的边缘设有刃口703，刃口703呈圆弧形，可以对整块的有机肥机械切割成小堆，小堆呈长条状。

两个打击片7之间穿设有偏心杆8，偏心杆8上设有翻转片9。在本实施例中，如图6所示，翻转片9包括杆套901、角钢902和铲件903。杆套901通过紧定螺钉固定连接偏心杆8，角钢902由的竖直部和斜端部一体成型。杆套901固定连接角钢902的竖直部，角钢902的斜端部套接有铲件903，铲件903顶部固定连接刺块904，刺块904呈三角形。

翻转片9随偏心杆8做圆周运动，在翻转片9旋转的过程中，刺块904首先与小堆有机肥进行接触，刺块904可以刺入呈块状的有机肥中，对有机肥堆进行进一步的破坏，同时铲件903可以将有机肥抛起，有机肥在自身重力作用下降落后发与输送带发生撞击产生解体破碎。此外，由于角钢902的竖直部固定焊接分散叶905，分散叶905呈直板形且设有六块，六块分散叶905均匀分成两组分立于角钢902的竖直部的两侧，并且分散叶905在于角钢902的竖直部呈等间距纵向排列。分散叶905可以增大翻转片9与有机肥的接触面积，在分散叶905的撞击下，有机肥实现进一步的破碎。

综上，在电机4的驱动下，打击片7和翻转片9随转轴6一同旋转，从而实现对块状的有机肥堆进行充分破碎，增加了有机肥和烘干室3内干热气氛的接触面积，热值交换充分，提高了有机肥烘干效果。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
