技术领域

本发明涉及布料染色、服装设备技术领域，更具体地说，特别涉及一种基于服装的涂鸦式彩绘用遮挡装置。

背景技术

彩绘服装，即在原纯色成品服装基础上，根据服装的款式、面料以及顾客的爱好，画师在服装上用专门的服装手绘颜料绘画出精美、个性的画面，在不影响服装使用性的基础上，更增添其可观性，一般将白色衣服悬挂于衣架外进行绘制。

基于上述，目前使用衣架悬挂衣服的绘制方式存在缺陷，衣服可能贴合，造成颜料渗透至衣服背面，造成通透污染，影响绘制美观，无法对彩绘衣服进行安全完成的遮挡安置，并根据需要从不同方向扩展支撑衣服。

于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种基于服装的涂鸦式彩绘用遮挡装置，以期达到更具有更加实用价值性的目的。

发明内容

(一)技术问题

综上所述，本发明提供一种基于服装的涂鸦式彩绘用遮挡装置，通过结构与功能性的改进，以解决目前使用衣架悬挂衣服的绘制方式存在缺陷，衣服可能贴合，造成颜料渗透至衣服背面，造成通透污染，影响绘制美观，无法对彩绘衣服进行安全完成的遮挡安置，并根据需要从不同方向扩展支撑衣服的问题。

(二)技术方案

本发明提供了一种基于服装的涂鸦式彩绘用遮挡装置，用于对服装进行涂鸦式彩绘。在本发明提供的一种基于服装的涂鸦式彩绘用遮挡装置中，具体包括：

上部撑板，中部撑板，连接杆，底部限位块，下部撑板，剪叉装置，锁紧内塞，锁紧套环，三角卡位环，架板，中隔块，周边隔块，插块，支架，单向伸缩杆，双向伸缩杆，底板，提升螺杆和扩边撑杆；所述上部撑板顶部两侧均垂直开设有方槽，且方槽中间均贯穿上部撑板开设有通孔；所述连接杆顶部一体式设置有板状结构，且板状结构四组开设有四组通孔；所述中部撑板中间一侧开设有通孔，且连接杆通过螺栓固定设置于中部撑板中间通孔中；所述中部撑板顶部两侧开设有两组螺孔，且中部撑板和上部撑板通过螺栓穿过上部撑板通孔插入部撑板螺孔固定连接；所述下部撑板底部中间一侧开设有圆槽，且圆槽中间贯穿下部撑板开设有通孔。

优选地，所述连接杆底部穿过下部撑板通孔通过螺栓固定设置有底部限位块，且底部限位块外套设有弹簧。

优选地，所述上部撑板顶部一体式设置有三角卡位环；所述支架顶部前端一体式设置有架板，且架板中间一体式设置有中隔块；所述中隔块外侧一体式设置有三组周边隔块，且周边隔块位于顶部的一组中间前端开设有方形通孔。

优选地，所述插块顶部一体式设置有圆环结构，且插块可插入周边隔块方形通孔中通过插块顶部板状结构卡置安装。

优选地，所述中部撑板和下部撑板两侧中间均开设有方形槽，且方形槽内壁均向内开设有方形洞槽；所述方形洞槽中均通过螺栓固定设置有单向伸缩杆，且单向伸缩杆外侧均通过螺栓固定设置有双向伸缩杆。

优选地，所述下部撑板底部两侧开设有两组螺孔，且螺孔内均通过螺纹连接固定设置有锁紧内塞；所述下部撑板两侧内臂均扩展开设有方形槽，且方形槽内侧顶部均通过下部撑板后侧开孔活动设置有转轴；所述剪叉装置一侧顶部通过转轴活动设置于下部撑板方形槽内，且双向伸缩杆下部内侧均一体式设置有连轴结构并通过转轴与剪叉装置运动连接。

优选地，所述扩边撑杆顶部设置为连轴结构，且锁紧内塞顶部穿过锁紧内塞中间通孔与剪叉装置下部一端设置转轴运动连接；所述锁紧内塞底部外侧设置为膨胀螺丝状结构，且锁紧内塞底部为锥型；所述锁紧内塞底部外侧通过螺纹连接固定设置有锁紧套环；所述扩边撑杆底部通过螺栓固定设置有把手。

优选地，所述下部撑板底部开设有通孔，且通孔顶部贯穿中部撑板开设有螺孔；所述底板顶部中间开设有圆槽，且圆槽内通过过盈配合固定设置有圆锥滚子轴承；所述提升螺杆端部穿过底板以及圆锥滚子轴承通过螺纹连接固定设置于中部撑板螺孔中，且提升螺杆底部外端一体式设置有圆环把手。

(三)有益效果

本发明提供了一种基于服装的涂鸦式彩绘用遮挡装置，通过设置有提升螺杆，为遮挡装置提供了纵向伸缩调整的功能，通过松懈提升螺杆可以使下部撑板通过坠力自然匀速落下，以改变遮挡装置底部遮挡的位置，方便对衣物下方进行绘制，连接杆和底部限位块的设置，为提升螺杆的使用提供了保障，可以避免提升螺杆松开过多导致下部撑板与中部撑板的连接分离，并通过弹簧进行缓冲。

其次，剪叉装置和单向伸缩杆的设置，为遮挡装置提供了横向扩边的功能，通过扩边可以将衣服撑开以便固定，减少衣服表面的褶皱，为绘制涂鸦提供了方便，且扩充采用手动的力量进行，可以方便通过人力感知控制张开的幅度，可以避免机械力展开服装造成服装局部过度展开，造成松软破碎等后果。

再者，架板和上部撑板的设置，为遮挡装置提供灵活性组装功能，可以在安装衣服时将上部撑板取下，单独对衣物进行安置，安装方便，安装位置稳定，在涂鸦式大幅度减小了服装的摆动，有利于服装的彩绘涂鸦。

附图说明

图1为本发明实施例中的全剖结构示意图；

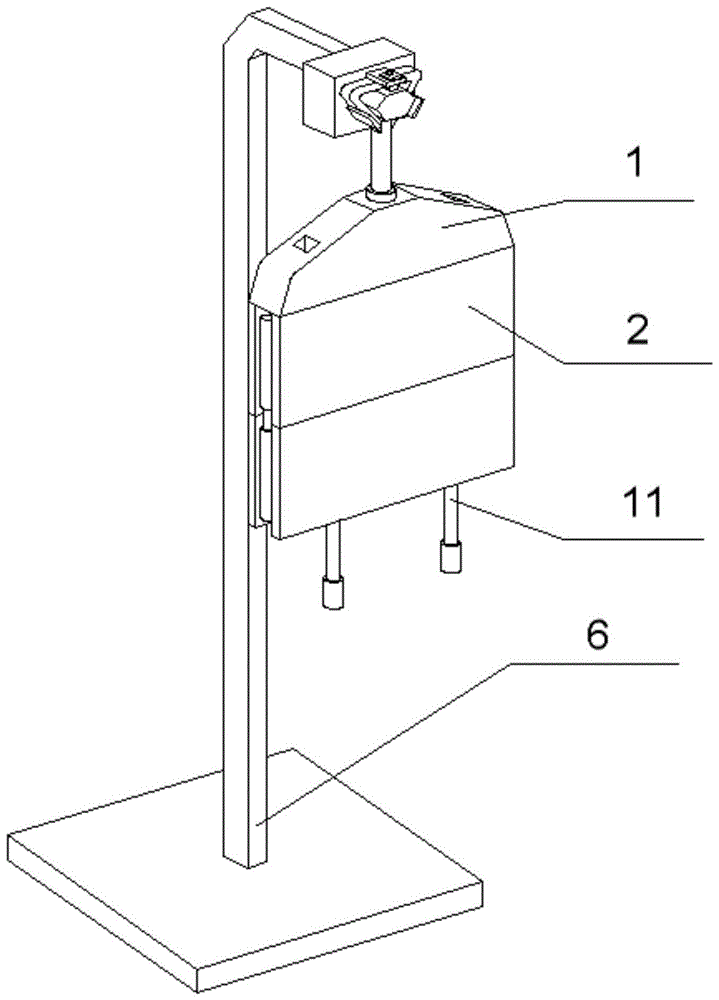

图2为本发明实施例中总体的立体示意图；

图3为本发明实施例中上部撑板的立体示意图；

图4为本发明实施例中架板的局部立体示意图；

图5为本发明实施例中的A局部放大结构示意图；

图6为本发明实施例中的B局部放大结构示意图；

图7为本发明实施例中的C局部放大结构示意图；

图8为本发明实施例中的D局部放大结构示意图；

在图1至图8中，部件名称或线条与附图编号的对应关系为：

1、上部撑板，2、中部撑板，201、连接杆，202、底部限位块，3、下部撑板，301、剪叉装置，302、锁紧内塞，303、锁紧套环，4、三角卡位环，5、架板，501、中隔块，502、周边隔块，503、插块，6、支架，7、单向伸缩杆，8、双向伸缩杆，9、底板，10、提升螺杆，11、扩边撑杆。

具体实施方式

下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。

在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

请参考图1至图8。

为了解决现有技术中一种基于服装的涂鸦式彩绘用遮挡装置存在缺陷，衣服可能贴合，造成颜料渗透至衣服背面，造成通透污染，影响绘制美观，无法对彩绘衣服进行安全完成的遮挡安置，并根据需要从不同方向扩展支撑衣服的问题，本发明提出了一种基于服装的涂鸦式彩绘用遮挡装置，用于对服装进行涂鸦式彩绘，包括：上部撑板1，中部撑板2，连接杆201，底部限位块202，下部撑板3，剪叉装置301，锁紧内塞302，锁紧套环303，三角卡位环4，架板5，中隔块501，周边隔块502，插块503，支架6，单向伸缩杆7，双向伸缩杆8，底板9，提升螺杆10和扩边撑杆11；上部撑板1顶部两侧均垂直开设有方槽，且方槽中间均贯穿上部撑板1开设有通孔；连接杆201顶部一体式设置有板状结构，且板状结构四组开设有四组通孔；中部撑板2中间一侧开设有通孔，且连接杆201通过螺栓固定设置于中部撑板2中间通孔中；中部撑板2顶部两侧开设有两组螺孔，且中部撑板2和上部撑板1通过螺栓穿过上部撑板1通孔插入部撑板2螺孔固定连接；下部撑板3底部中间一侧开设有圆槽，且圆槽中间贯穿下部撑板3开设有通孔。

其中，连接杆201底部穿过下部撑板3通孔通过螺栓固定设置有底部限位块202，且底部限位块202外套设有弹簧，通过设置底部限位块202可以限制控制下部撑板3和中部撑板2的展开距离，并通过弹簧进行缓冲。

其中，上部撑板1顶部一体式设置有三角卡位环4；支架6顶部前端一体式设置有架板5，且架板5中间一体式设置有中隔块501；中隔块501外侧一体式设置有三组周边隔块502，且周边隔块502位于顶部的一组中间前端开设有方形通孔，通过设置架板5可以对衣服进行悬挂。

其中，插块503顶部一体式设置有圆环结构，且插块503可插入周边隔块502方形通孔中通过插块503顶部板状结构卡置安装，通过设置插块503可以固定衣服位置。

其中，中部撑板2和下部撑板3两侧中间均开设有方形槽，且方形槽内壁均向内开设有方形洞槽；方形洞槽中均通过螺栓固定设置有单向伸缩杆7，且单向伸缩杆7外侧均通过螺栓固定设置有双向伸缩杆8，通过设置双向伸缩杆8和单向伸缩杆7可以辅助完成横向纵向的双向扩展。

其中，下部撑板3底部两侧开设有两组螺孔，且螺孔内均通过螺纹连接固定设置有锁紧内塞302；下部撑板3两侧内臂均扩展开设有方形槽，且方形槽内侧顶部均通过下部撑板3后侧开孔活动设置有转轴；剪叉装置301一侧顶部通过转轴活动设置于下部撑板3方形槽内，且双向伸缩杆8下部内侧均一体式设置有连轴结构并通过转轴与剪叉装置301运动连接，通过设置剪叉装置301可以手动展开双向伸缩杆8。

其中，扩边撑杆11顶部设置为连轴结构，且锁紧内塞302顶部穿过锁紧内塞302中间通孔与剪叉装置301下部一端设置转轴运动连接；锁紧内塞302底部外侧设置为膨胀螺丝状结构，且锁紧内塞302底部为锥型；锁紧内塞302底部外侧通过螺纹连接固定设置有锁紧套环303；扩边撑杆11底部通过螺栓固定设置有把手，通过设置锁紧套环303可以固定扩边撑杆11。

其中，下部撑板3底部开设有通孔，且通孔顶部贯穿中部撑板2开设有螺孔；底板9顶部中间开设有圆槽，且圆槽内通过过盈配合固定设置有圆锥滚子轴承；提升螺杆10端部穿过底板9以及圆锥滚子轴承通过螺纹连接固定设置于中部撑板2螺孔中，且提升螺杆10底部外端一体式设置有圆环把手，通过设置提升螺杆10可以纵向展开遮挡装置。

本实施例的具体使用方式与作用：本发明中，在上部撑板1顶部两侧垂直开设方槽，在方槽中间贯穿上部撑板1开设通孔，在连接杆201顶部一体式设置板状结构，在板状结构四组开设四组通孔，在中部撑板2中间一侧开设通孔，将连接杆201通过螺栓固定设置于中部撑板2中间通孔中，在中部撑板2顶部两侧开设两组螺孔，在中部撑板2和上部撑板1通过螺栓穿过上部撑板1通孔插入部撑板2螺孔固定连接，在下部撑板3底部中间一侧开设圆槽，在圆槽中间贯穿下部撑板3开设通孔；在连接杆201底部穿过下部撑板3通孔通过螺栓固定设置底部限位块202，在底部限位块202外套设弹簧；在上部撑板1顶部一体式设置三角卡位环4，在支架6顶部前端一体式设置架板5，在架板5中间一体式设置中隔块501，在中隔块501外侧一体式设置三组周边隔块502，将周边隔块502位于顶部的一组中间前端开设方形通孔；在插块503顶部一体式设置圆环结构，将插块503插入周边隔块502方形通孔中通过插块503顶部板状结构卡置安装；在中部撑板2和下部撑板3两侧中间开设方形槽，在方形槽内壁向内开设方形洞槽，在方形洞槽中通过螺栓固定设置单向伸缩杆7，在单向伸缩杆7外侧通过螺栓固定设置双向伸缩杆8；在下部撑板3底部两侧开设两组螺孔，在螺孔内通过螺纹连接固定设置锁紧内塞302，在下部撑板3两侧内臂扩展开设方形槽，在方形槽内侧顶部通过下部撑板3后侧开孔活动设置转轴，将剪叉装置301一侧顶部通过转轴活动设置于下部撑板3方形槽内，在双向伸缩杆8下部内侧一体式设置连轴结构并通过转轴与剪叉装置301运动连接；在锁紧内塞302顶部穿过锁紧内塞302中间通孔与剪叉装置301下部一端设置转轴运动连接，在锁紧内塞302底部外侧通过螺纹连接固定设置锁紧套环303，在扩边撑杆11底部通过螺栓固定设置把手；在下部撑板3底部开设通孔，在通孔顶部贯穿中部撑板2开设螺孔，在底板9顶部中间开设圆槽，在圆槽内通过过盈配合固定设置圆锥滚子轴承，将提升螺杆10端部穿过底板9以及圆锥滚子轴承通过螺纹连接固定设置于中部撑板2螺孔中，在提升螺杆10底部外端一体式设置圆环把手；在使用时，将服装套置于上部撑板1外侧，通过中部撑板2和下部撑板3将服装从内部支撑，以便进行彩绘，在衣服远大于遮挡装置时，转动提升螺杆10通过坠力可以展开下部撑板3进行涂鸦彩绘；松开锁紧套环303通过手动伸缩扩边撑杆11的位置并锁定可以调整遮挡装置的边侧架构。

本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
