技术领域

本发明涉及薄膜回收设备领域，尤其涉及一种破碎薄膜二次干燥装置。

背景技术

目前，塑料薄膜产品的使用越来越广泛，而随着塑料薄膜产品增多，大量的废旧塑料对环境产生了较大的污染，极待回收利用，例如、高低压聚乙烯膜、聚丙乙烯膜、编织袋、PVC薄膜片材、PS聚苯乙烯、泡沫拖鞋、快餐盒等，都需收回破碎、清洗和干燥处理，为后序加工塑料产品做准备。

而目前对废旧塑料薄膜在收回破碎、清洗和干燥处理中，破碎的薄膜干燥不理想，薄膜表面仍有水分，至使生产的塑料薄膜生产质量不合格，并且传统的干燥设备中效率极差，耗能高。

发明内容

为解决上述技术问题，本发明提出了一种破碎薄膜二次干燥装置，包括甩干机构和干燥机构，所述甩干机构包括机壳、位于所述机壳侧壁的电机，所述机壳内设有搅拌腔，所述搅拌腔内设有搅拌装置，所述搅拌装置与电机连接；所述搅拌腔下部设有活动门，所述活动门表面为网格形，所述活动门上连接有两个开启装置；所述活动门下部设有网板，所述网板下部设有出水口；所述干燥装置包括支撑架、风机、干燥筒，所述支撑架上设有吸料装置，所述吸料装置通过吸料管与所述机壳连通；所述吸料装置下部设有接料盘，所述接料盘与所述干燥筒一端连通，所述干燥筒另一端连接有风机。

优选的，所述活动门包括两个与所述搅拌腔壁活动连接的门体，所述门体合并将所述搅拌腔密封。

优选的，所述开启装置包括连杆，所述连杆一端通过转销连接于机壳外部，另一端连接于所述门体上，所述连杆沿转销转动拉动所述门体。

优选的，所述搅拌装置包括转轴、搅拌叶，所述转轴与所述电机连接。

优选的，所述干燥筒包括筒体、制动装置、若干加热螺杆，所述筒体水平设置，所述加热螺杆竖直设置于所述筒体内上部，并伸出所述筒体，所述加热螺杆伸出所述筒体的部分设有花键轴，所述加热螺杆底部设有加热块，所述制动装置带动所述加热螺杆转动。

优选的，所述制动装置包括马达、传动带，所述传动带套于所述加热螺杆的花键轴上。

优选的，所述干燥筒内壁设有保温套。

本发明提出的破碎薄膜二次干燥装置有以下有益效果：将湿润的破碎的薄膜吸入甩干装置，进行一次干燥，将其表面的水分甩干，甩干后薄膜表面遗留部分水分，再通过吸料装置吸至干燥装置处，干燥装置内的风机将塑料薄膜吸至干燥筒，加热螺杆转动，并产生较大的热量，配合风机使薄膜的水分干燥，干燥后通过吸料装置进入下一个加工工序，本装置干燥效果好，并且效率高，得到的薄膜表面干燥。

附图说明

为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍。

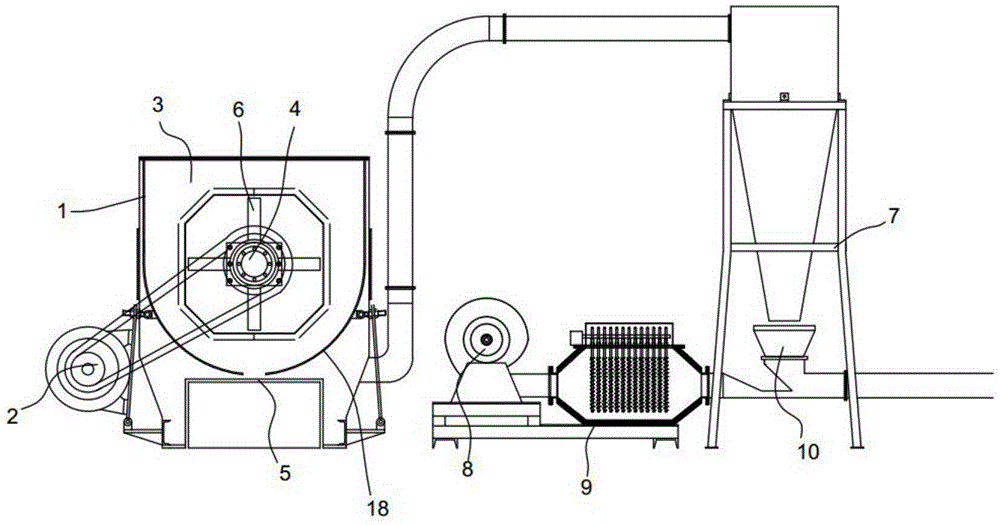

图1为本发明的结构示意图；

图2为本发明的干燥筒的结构示意图；

图3为本发明的开启装置的结构示意图；

图4为本发明的制动装置的示意图；

其中，1-机壳，2-电机，3-搅拌腔，4-搅拌装置，5-网板，6-搅拌叶，7-支撑架，8-风机，9-干燥筒，10-接料盘，11-筒体，12-加热螺杆，13-花键轴，14-马达，15-传动带，16-连杆，17-转销，18-门体。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述。

如图1、图2、图3、图4所示，本发明提出了一种破碎薄膜二次干燥装置，包括甩干机构和干燥机构，所述甩干机构包括机壳1、位于所述机壳1侧壁的电机2，所述机壳1内设有搅拌腔3，所述搅拌腔3内设有搅拌装置4，所述搅拌装置4与电机2连接，所述搅拌装置4包括转轴、搅拌叶6，所述转轴与所述电机2连接，搅拌装置4转动，将塑料薄膜上的水甩出分离，

所述搅拌腔3下部设有活动门，优选的，所述活动门包括两个与所述搅拌腔3壁活动连接的门体18，所述门体18合并将所述搅拌腔3密封。

所述活动门表面为网格形，所述活动门上连接有两个开启装置，所述活动门下部设有网板5，所述网板5下部设有出水口，被甩出的水从活动门流出，并通过网板5从出水口排出；

当甩干结束后，手动打开开启装置，所述开启装置包括连杆16，所述连杆16一端通过转销17连接于机壳1外部，另一端连接于所述门体18上，所述连杆16沿转销17转动拉动所述门体18，其工作方式是：将连杆16下部连接有转销17，连杆16沿着转销17朝远离机壳1的方向运动，拉动门体18打开，实现塑料薄膜从搅拌腔3内落下，

落下的初步甩干的塑料薄膜通过吸料装置吸至干燥装置内，所述干燥装置包括支撑架7、风机8、干燥筒9，所述支撑架7上设有吸料装置，所述吸料装置通过吸料管与所述机壳1连通；所述吸料装置下部设有接料盘10，所述接料盘10与所述干燥筒9一端连通，所述干燥筒9另一端连接有风机8，通过风机8将接料盘10内的塑料薄膜吸至干燥筒9内，进行干燥。

优选的，所述干燥筒9包括筒体11、制动装置、若干加热螺杆12，所述筒体11水平设置，所述加热螺杆12竖直设置于所述筒体11内上部，并伸出所述筒体11，所述加热螺杆12伸出所述筒体11的部分设有花键轴13，所述加热螺杆12底部设有加热块，所述制动装置带动所述加热螺杆12转动，加热螺杆12下部设有加热块，将整个加热螺杆12升温，同时使干燥筒9内部的温度上升，进行干燥。

其中，所述制动装置包括马达14、传动带15，所述传动带15套于所述加热螺杆12的花键轴13上，工作时，电机2转动，电机2输出端设有的齿轮带动传送带转动，传送带内的齿条带动加热螺杆12转动，将干燥筒9内的破碎薄膜搅动，并干燥。

为了保证干燥筒9内的温度，提高干燥效果，在所述干燥筒9内壁设有保温套。
