技术领域

本发明属于景观设计技术领域，涉及一种景观喷泉水流管道构件。

背景技术

随着经济的快速发展，我国的各个城市都在发生着巨大的变化，景观的建筑、环境美化、亮化各方面都变得越来越美。在城市的广场、社区设计了各种各样造型的景观喷泉，对美化和净化环境起到了很好的作用。但现有的喷泉设计大多较为单一，从某些方面局限了喷泉造型设计的进一步多样化，同时对喷泉的喷水效果也具有一定限制。

发明内容

本发明的目的在于提供一种景观喷泉水流管道构件。

本发明的目的可以通过以下技术方案实现：

一种景观喷泉水流管道构件，包括水流管、压花板、支撑杆、框架；所述框架水平放置，其相对的两侧分别焊接有支撑杆；不少于一个的所述水流管水平放置在框架上，该水流管一端密封设置，另一端与总水管连通；所述水流管的管壁上侧沿轴向开设有一列均布的出水孔，该出水孔处分别连通有一喷管，喷管竖直设置，其上端部设有水阀；所述压花板转动设在喷管上方。

所述框架一侧中部设有一支撑杆，相对另一侧两端部均设有一支撑杆，通过相对两侧的三个支撑杆对框架进行支撑固定；所述水流管有六个，其相互平行、并均布设在框架上。

所述压花板相对的两端侧分别通过销轴转动安装有一导杆，导杆下端螺栓连接在对应框架放入端侧；所述压花板通过销轴的调节设置压花板相对喷管所在平面的角度，该角度在15°-85°范围内。

本发明的有益效果：本发明通过总水管向各个水流管通入具有一定水压的流水，再利用水阀控制水流经喷管喷出，喷管喷出的水柱冲击在压花板下侧，产生碰洒的水花，压花板通过销轴调节相对喷管所在平面的倾斜角度，实现水柱在压花板上的不同冲击力，从而产生不同效果的水花。

附图说明

为了便于本领域技术人员理解，下面结合附图对本发明作进一步的说明。

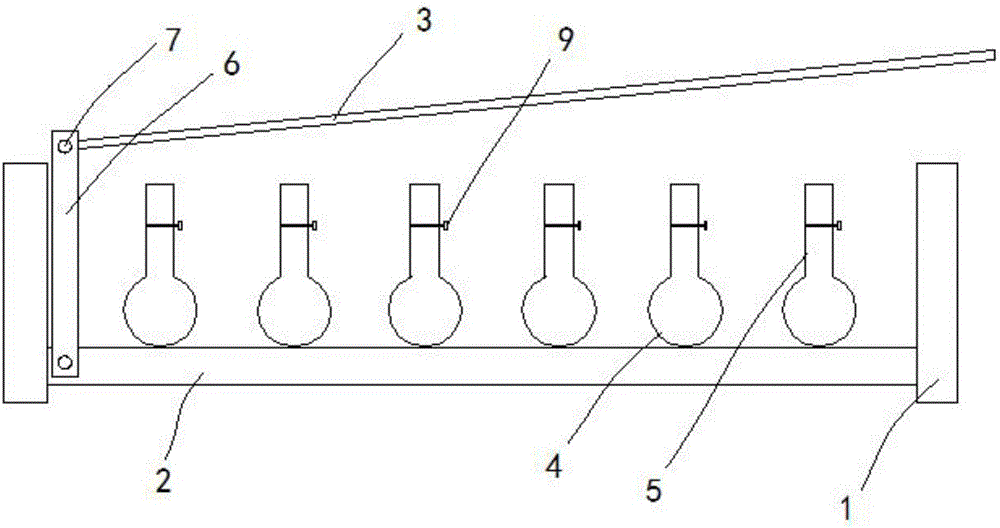

图1为本发明一种景观喷泉水流管道构件侧视示意图；

图2为本发明一种景观喷泉水流管道构件俯视示意图。

具体实施方式

下面将结合实施例对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。

一种景观喷泉水流管道构件，参见图1、图2，包括水流管4、压花板3、支撑杆1、框架2；框架2呈矩形形状并水平放置，其相对的两侧分别焊接有支撑杆1；具体地，如图1所示，框架一侧中部设有一支撑杆，相对另一侧两端部均设有一支撑杆，通过相对两侧的三个支撑杆对框架进行支撑固定；

不少于一个的水流管4水平放置在框架2上，具体地，如图1-2所示，六个水流管4相互平行、并均布设在框架2上；上述水流管4一端密封设置，另一端均与总水管8连通；

上述水流管4的管壁上侧沿轴向开设有一列均布的出水孔，该出水孔处分别连通有一喷管5，喷管5竖直设置，其下端部与水流管4管壁焊接固定，上端部设有水阀9；

如图1、2所示，压花板3设在喷管5上方，压花板3相对的两端侧分别通过销轴7转动安装有一导杆6，导杆6下端螺栓连接在对应框架2放入端侧；压花板3通过销轴7的调节，能够设置压花板3相对喷管5所在平面的角度(15°-85°)；

工作时，通过总水管8向各个水流管4通入具有一定水压的流水，再利用水阀9控制水流经喷管5喷出，喷管5喷出的水柱冲击在压花板3下侧，产生碰洒的水花，压花板3通过销轴7调节相对喷管5所在平面的倾斜角度，实现水柱在压花板3上的不同冲击力，从而产生不同效果的水花。

以上公开的本发明优选实施例只是用于帮助阐述本发明。优选实施例并没有详尽叙述所有的细节，也不限制该发明仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本发明的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本发明。本发明仅受权利要求书及其全部范围和等效物的限制。
