技术领域

本发明涉及花卉养殖领域，尤其是涉及一种养殖仙客来花的养殖架体以及制作方 法。

背景技术

目前，仙客来（学名：Cyclamenpersicum），别名萝卜海棠、兔耳花、兔子花、一品冠、 篝火花、翻瓣莲，是报春花科仙客来属多年生草本植物。仙客来是一种普遍种植的鲜花，适 合种植于室内花盆，冬季则需温室种植。仙客来的某些栽培种有浓郁的香气，而有些香气淡 或无香气。“仙客来”一词来自学名Cyclamen的音译，由于音译巧妙，使得花名有“仙客翩翩 而至”的寓意。

仙客来喜凉爽、湿润及阳光充足的环境。生长和花芽分化的适温为15—20℃，湿 度70%一75%；冬季花期温度不得低于10℃，若温度过低，则花色暗淡，且易凋落；夏季温度 若达到28—30℃，则植株休眠，若达到35℃以上，则块茎易于腐烂。幼苗较老株耐热性稍 强。为中日照植物，生长季节的适宜光照强度为28000Lx，低于1500Lx或高于45000LX，则光 合强度明显下降。要求疏松、肥沃、富含腐殖质，排水良好的微酸性沙壤土。

仙客来在喜湿怕涝，在现有的家庭种植中，很多因水浇多或根部浇水导致花体死 亡。

发明内容

本发明的目的是提供一种养殖仙客来花的养殖架体以及制作方法，解决仙客来在 喜湿怕涝，控制养殖土排涝的问题。

本发明解决其技术问题所采用的技术方案是：一种养殖仙客来花的养殖架体，其 特征在于：该养殖架体的适合盆栽养殖基养殖仙客来，所述的养殖架体结构包括仙客来花 球根固定托架部分以及设置在仙客来花球根固定托架部分下部的支撑限位调节部分，所述 的仙客来花球根固定托架部分包括上支撑体、下上支撑体，所述的上支撑体、下上支撑体的 表面均布漏孔，所述的上支撑体的下部与下上支撑体上部螺纹连接，在上支撑体的上部设 置花体挡水延展体，所述的花体挡水延展体包括连接在上支撑体上部的外延体，外延体呈 锥形，在外延体的上部设置隔挡体，在外延体中设置积水分隔槽，所述的积水分隔槽底部设 置排水管，所述的排水管与上支撑体垂直设置，支撑限位调节部分包括连接在下上支撑体 下部的若干调节伸缩杆。

为了积水，在每个漏孔的下部的设置积水收集凹槽。

为了防止浇水时水浇到仙客来球根部，所述隔挡体的内侧部连接上隔圈。

为了养殖盘内不积水、并且排水顺畅，在上支撑体的下部、下支撑体的上部各设有 隔水凸体。

一种养殖仙客来花的养殖架体的制作方法，其特征在于：包括以下步骤完成：

A、上支撑体、下上支撑体的制作：选用不锈钢板材，先测定尺寸下料，下料之后的一组 上支撑体、下上支撑体的预成型长条板材，上支撑体的下部、下上支撑体的上部用压型模具 压制凸起槽，再用冲孔模具均布冲压通孔，同时设置在上支撑体下部、下上支撑体上部的预 成型长条板材上的对接内螺纹压型处理，上支撑体、下上支撑体的预成型长条板材两端折 弯或添加焊接连接边，再用卷圆模具将支撑体、下上支撑体的预成型长条板材卷弯，再用焊 接设备进行对边焊机，焊接后作焊接缝隙抛光研磨处理；

B、外延体的制作：选用不锈钢板材，划定扇形的外延体外延部分裁剪区域下料，再划定 圆环形的外延体的底部支撑部分裁剪区域下料，再划定长条形的外延体的内支撑部分裁剪 区域下料，将外延体外延部分的下料进行预弯焊接呈，将外延体外延部分的斜底部分与外 延体底部支撑部分进行焊接，再将外延体的内支撑部分进行压弯处理；之后与外延体的底 部支撑部分右边侧进行焊接；处理后的外延体在外延体底部支撑部分冲设通孔，在将排水 管加料焊接在通孔中；

C、支撑限位调节部分的制作：选不锈钢钢柱以及不锈钢钢管，不锈钢钢管底部加与不 锈钢钢管内径的匹配的圆进行底部焊接，在不锈钢钢管上侧部钻设螺孔，在螺孔外部的不 锈钢钢管上焊接固定螺母，在配置与固定螺母螺接适配的紧固螺栓，再将不锈钢钢柱与下 上支撑体底部周边焊接；

D、上隔水体的制作：选不锈钢板材下料，焊接成环形梯形阶体制成隔挡体，再剪裁不锈 钢板材长条板，压弯焊接成圆环体的上隔圈，上隔圈与隔挡体的内侧焊接；

E、总装：将上述步骤的制成部件进行按图纸结构进行组装，组装后进行焊接点打磨处 理，并喷涂保护油，再用擦布进行擦试。

所述的同时设置在上支撑体下部、下上支撑体上部的预成型长条板材上的对接内 螺纹压型处理是在上支撑体下部、下上支撑体上部的预成型长条板材上模具压制内内螺纹 或在上支撑体下部、下上支撑体上部的预成型长条板材中设置上、下螺接套。

本发明的有益效果：该养殖架体适合仙客来特性、结构简单、排水透气性好，适合 仙客来的生长。

以下将结合附图和实施例，对本发明进行较为详细的说明。

附图说明

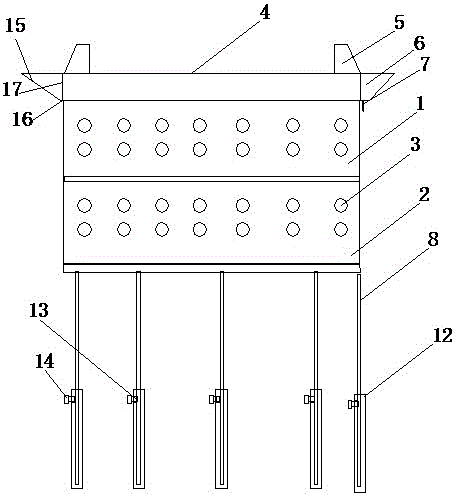

图1为本发明的构造示意图。

图2为本发明的另一种实施方式的构造示意图。

图3为本发明的改进的漏孔结构在上支撑体、下上支撑体实施结构示意图。

具体实施方式

实施例1，如图1所示，一种养殖仙客来花的养殖架体，其特征在于：该养殖架体的适合 盆栽养殖基养殖仙客来，所述的养殖架体结构包括仙客来花球根固定托架部分以及设置在 仙客来花球根固定托架部分下部的支撑限位调节部分，所述的仙客来花球根固定托架部分 包括上支撑体1、下上支撑体2，所述的上支撑体1、下上支撑体2的表面均布漏孔3，所述的上 支撑体1的下部与下上支撑体2上部螺纹连接，种植仙客来防止球根种植过深，也防止球根 与水份直接接触，防止浇水过多导致烂球根的现象。

在上支撑体的上部设置花体挡水延展体，所述的花体挡水延展体包括连接在上支 撑体1上部的外延体4，外延体呈锥形，在外延体4的上部设置隔挡体5，在外延体4中设置积 水分隔槽6，所述的积水分隔槽6底部设置排水管7，所述的排水管7与上支撑体1垂直设置， 排水管7可以将浇灌水排泄顺畅，

支撑限位调节部分包括连接在下支撑体下部的若干调节伸缩杆，所述的调节伸缩杆包 括不锈钢钢柱8、不锈钢钢管12、固定螺母13、紧固螺栓14。调节伸缩杆可以根据花盆深度进 行种植深度的调节，

实施例2，如图2所示，在每个漏孔的下部的设置积水收集凹槽9。上支撑体1的下部、下 支撑体3的上部各设有隔水凸体11。

如图3所示，所述隔挡体5的内侧部连接上隔圈10。可以更有效的防止浇水时水浇 到仙客来球根。

本发明还可以用于水容器中的仙客来的种植。

实施例3，如图1、2所示，一种养殖仙客来花的养殖架体的制作方法，其特征在于： 包括以下步骤完成：

A、上支撑体、下上支撑体的制作：选用不锈钢板材，先测定尺寸下料，下料之后的一组 上支撑体1、下上支撑体2的预成型长条板材，上支撑体的下部、下上支撑体的上部用压型模 具压制凸起槽制成隔水凸体11，再用冲孔模具均布冲压通孔制成漏孔3，同时设置在上支撑 体下部、下上支撑体上部的预成型长条板材上的对接内螺纹压型处理，上支撑体、下上支撑 体的预成型长条板材两端折弯或添加焊接连接边，再用卷圆模具将支撑体、下上支撑体的 预成型长条板材卷弯，再用焊接设备进行对边焊机，焊接后作焊接缝隙抛光研磨处理；

B、外延体的制作：选用不锈钢板材，划定扇形的外延体外延部分15裁剪区域下料，再划 定圆环形的外延体的底部支撑部分16裁剪区域下料，再划定长条形的外延体的内支撑部分 17裁剪区域下料，将外延体外延部分的下料进行预弯焊接呈，将外延体外延部分的斜底部 分与外延体底部支撑部分进行焊接，再将外延体的内支撑部分进行压弯处理；之后与外延 体的底部支撑部分右边侧进行焊接；处理后的外延体在外延体底部支撑部分冲设通孔，在 将排水管7加料焊接在通孔中；

C、支撑限位调节部分的制作：选不锈钢钢柱8以及不锈钢钢管12，不锈钢钢管底部加与 不锈钢钢管内径的匹配的圆进行底部焊接，在不锈钢钢管上侧部钻设螺孔，在螺孔外部的 不锈钢钢管上焊接固定螺母13，在配置与固定螺母螺接适配的紧固螺栓14，再将不锈钢钢 柱与下上支撑体底部周边焊接；

D、上隔水体的制作：选不锈钢板材下料，焊接成环形梯形阶体制成隔挡体6，再剪裁不 锈钢板材长条板，压弯焊接成圆环体的上隔圈10，上隔圈与隔挡体的内侧焊接；

E、总装：将上述步骤的制成部件进行按图纸结构进行组装，组装后进行焊接点打磨处 理，并喷涂保护油，再用擦布进行擦试。

所述的同时设置在上支撑体下部、下上支撑体上部的预成型长条板材上的对接内 螺纹压型处理是在上支撑体下部、下上支撑体上部的预成型长条板材上模具压制内内螺纹 或在上支撑体下部、下上支撑体上部的预成型长条板材中设置上、下螺接套。

以上所述仅为本发明的较佳实施例，凡依本发明权利要求范围所做的均等变化， 皆应属本发明权利要求的涵盖范围。
