技术领域

本发明涉及一种用于皮革的鉴别装置，尤其涉及一种用于皮革的真假鉴别装置。

背景技术

皮革是经脱毛和鞣制等物理、化学加工所得到的已经变性不易腐烂的动物皮。革是由天然蛋白质纤维在三维空间紧密编织构成的，其表面有一种特殊的粒面层，具有自然的粒纹和光泽，手感舒适；在人类进化的过程中，人们发现一些植物的汁液或矿物油对皮革具有一定的鞣性，原料皮通过汁液的浸泡，更具有透气性，防腐性。从而使板质具有柔软、抗撕裂性、耐曲折性等物化性能。这个时期的皮才真正具备了革制品的特性。而这种汁液我们称之为鞣剂。制革业发展到上个世纪中期形成稳定的鞣剂大致分为以下三类：植物鞣剂：主要有栲胶，用于工业用革或底革；矿物鞣剂：主要有铬盐、铝盐，用于各种民用革；如服装等有机鞣剂：主要有甲醛、戊二醛等，用于毛皮裘皮及各类细杂皮。

现在人们通常是用手对皮革进行拉伸，从而利用皮革的拉力与弹性对皮革的真假进行鉴别，但是皮革比较光滑，人们用手抓住皮革后，对其拉伸不但难以用力，而且拉伸极其困难，严重影响皮革真假的鉴别结果，给人们造成严重的经济损失。

发明内容

(1)要解决的技术问题

本发明为了克服现在人们通常是用手对皮革进行拉伸，从而利用皮革的拉力与弹性对皮革的真假进行鉴别，但是皮革比较光滑，人们用手抓住皮革后，对其拉伸不但难以用力，而且拉伸极其困难的缺点，本发明要解决的技术问题是提供一种用于皮革的真假鉴别装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种用于皮革的真假鉴别装置，包括有工作台、拉伸装置、压切装置、第一支腿、第二支腿、滑轨、第一滑块和第二滑块；工作台的上方设置有拉伸装置，拉伸装置上设置有压切装置，工作台的底部左右对称式设置有第二支腿和第一支腿，工作台的顶部固定连接有滑轨，滑轨的上方左右对称式设置有第一滑块和第二滑块，第一滑块和第二滑块均与滑轨设置为滑动连接，第一滑块和第二滑块均位于拉伸装置的下方。

优选地，拉伸装置包括有第一固定板、第一导向杆、第一导向套、第二固定板、第二导向杆和第二导向套；第一固定板的底部与第二滑块的顶部设置为固定连接，第一导向杆的下端与第一固定板的顶部设置为固定连接，第一导向套滑动式套在第一导向杆上，第二固定板的底部与第一滑块的顶部设置为固定连接，第二固定板与第一固定板为左右对称式设置，第二导向杆的下端与第二固定板的顶部设置为固定连接，第二导向套滑动式套在第二导向杆上，在第一固定板的顶部开有第二U形切槽与锥形槽，第二U形切槽与锥形槽相连通，第一导向杆位于第一固定板第二U形切槽的右侧，在第二固定板的顶部开有第一U切槽与U形槽，第一U切槽与U形槽相连通，第二导向杆位于第二固定板第一U切槽的左侧。

优选地，压切装置包括有第一U形切刀、锥形压块、第一定位螺杆、第二U形切刀、U形压块和第二定位螺杆；第一U形切刀的右侧壁与第一导向套的左侧壁设置为固定连接，第一U形切刀位于第一固定板第二U形切槽的正上方，第一U形切刀与第一固定板的第二U形切槽相对应，锥形压块位于第一U形切刀内，锥形压块与第一U形切刀设置为固定连接，锥形压块位于第一固定板锥形槽的正上方，锥形压块与第一固定板的锥形槽相对应，在第一导向套的右侧壁上安装有第一定位螺杆，第一导向套与第一定位螺杆设置为螺纹连接，第二U形切刀位于第一U形切刀的左侧，第二U形切刀与第一U形切刀为左右对称式设置，第二U形切刀的左侧壁与第二导向套的右侧壁设置为固定连接，第二U形切刀位于第二固定板第一U切槽的正上方，第二U形切刀与第二固定板的第一U切槽相对应，U形压块位于第二U形切刀内，U形压块与第二U形切刀设置为固定连接，U形压块位于第二固定板U形槽的正上方，U形压块与第二固定板的U形槽相对应，在第二导向套的左侧壁上安装有第二定位螺杆，第二导向套与第二定位螺杆设置为螺纹连接。

优选地，还包括有长导向杆、第三导向套、第三定位螺杆、第一L形连接杆、第一拉线、滑轮组、弹簧、第二L形连接杆和拉环；长导向杆的右端与第二固定板的左侧壁设置为固定连接，第三导向套滑动式的套在长导向杆上，第三导向套的顶部安装有第三定位螺杆，第三导向套与第三定位螺杆设置为螺纹连接，第一L形连接杆的左上端与第三导向套的底部设置为固定连接，第一L形连接杆的右下端与工作台的左侧壁设置为固定连接，第一拉线的一端与第一固定板的右侧壁设置为固定连接，第一拉线穿过滑轮组，滑轮组的底部与第二L形连接杆的右上端设置为固定连接，第二L形连接杆的左下端与工作台的右侧壁设置为固定连接，在第一固定板与滑轮组之间设置有弹簧，弹簧套在第一拉线上，第一拉线的另一端与拉环设置为固定连接，拉环位于工作台的右侧。

优选地，还包括有第一活动板、第二活动板、插块、齿板、齿轮、摇杆和第一小支架；第一活动板的顶部开有孔，第一活动板通过孔套在第一导向杆上，第一活动板的底部与第一U形切刀的顶部设置为固定连接，第二活动板位于第一活动板的左侧，第二活动板与第一活动板为左右对称式设置，第二活动板的顶部开有孔，第二活动板通过孔套在第二导向杆上，第二活动板的右侧壁开有插槽，在第一活动板的左侧壁上设置有插块，插块与第二活动板的插槽相对应，齿板的左侧壁与第一活动板的右侧壁设置为固定连接，齿轮位于齿板的右侧，齿轮与齿板相啮合，齿轮转动式安装在第一小支架上，第一小支架的底部与第一固定板的顶部设置为固定连接，在齿轮的前侧壁上安装有摇杆。

优选地，还包括有底座、第一滚轮和第二滚轮；底座的顶部与第二支腿的下端和第一支腿下端设置为固定连接，底座的底部左右对称式设置有第一滚轮和第二滚轮。

优选地，还包括有第二拉线、电动绕线轮和第二小支架；第二拉线的右端与拉环设置为固定连接，第二拉线的左端卷绕在电动绕线轮上，电动绕线轮与第二小支架的上端设置为固定连接，第二小支架的下端与底座的顶部设置为固定连接，电动绕线轮位于第二支腿与第一支腿之间。

工作原理：因为本发明包括有工作台、拉伸装置、压切装置、第一支腿、第二支腿、滑轨、第一滑块和第二滑块，所以当需要使用本发明时，可以将需要鉴别的皮革放置到拉伸装置上，再通过压切装置对皮革进行切割和压紧，然后通过拉伸装置对皮革进行拉伸，第一滑块和第二滑块能够在滑轨上进行平稳滑动，人们可以轻松的对拉伸装置进行拉动，从而能够轻松省力的对皮革进行拉伸，在皮革被拉断后，对皮革拉伸的长度进行记录，然后与皮革拉伸的标准数据进行比对，从而鉴定出所拉伸皮革的真伪，还可以将需要鉴别的两块皮革同时放置到拉伸装置上，并通过压切装置同时对其进行切割和压紧，再通过拉伸装置同时对其进行拉伸，根据两块皮革的先后断裂顺序，从而对其真伪进行鉴别，本发明对皮革切割精准固定牢靠，方便人们用力，鉴别效率高。

因为拉伸装置包括有第一固定板、第一导向杆、第一导向套、第二固定板、第二导向杆和第二导向套，所以当使用拉伸装置时，首先将第一固定板与第二固定板并到一起，然后将皮革放置到第一固定板和第二固定板上，此时皮革位于第一导向杆与第二导向杆之间，并位于第二U形切槽、锥形槽、第一U切槽和U形槽的正上方，然后通过压切装置对皮革进行切割和压紧，然后再带动第一固定板和第二固定板进行相反方向的运动，从而对切下的皮革进行拉伸检测，当皮革被拉断时，记录拉伸的数据，再与标准数据进行比对，即可得出鉴别的结果。

因为压切装置包括有第一U形切刀、锥形压块、第一定位螺杆、第二U形切刀、U形压块和第二定位螺杆，所以当要使用压切装置时，首先将皮革放置到第一固定板和第二固定板上，然后拧松第一定位螺杆和第二定位螺杆，然后通过第一导向套和第二导向套分别在第一导向杆和第二导向杆上进行滑动，从而带动第一U形切刀和锥形压块向下运动，第一U形切刀和锥形压块分别进入第一固定板的第二U形切槽内和锥形槽内，第一U形切刀从而对第一固定板上的皮革进行切割，并将皮革要检测的部分切下来，然后锥形压块将其压住，同时带动第二U形切刀和U形压块向下进入第二固定板的第一U切槽内和U形槽内，第二U形切刀从而对第二固定板上的皮革进行切割，并将皮革要检测的部分切下来，然后U形压块将其压住，第一U形切刀和第二U形切刀共同将皮革检测的部分切割下来，锥形压块与U形压块分别将皮革检测部分的两侧边压住，并通过拧紧第一定位螺杆和第二定位螺杆进行固定，然后通过拉伸装置对其进行拉伸，从而鉴定皮革的真伪即可。

因为还包括有长导向杆、第三导向套、第三定位螺杆、第一L形连接杆、第一拉线、滑轮组、弹簧、第二L形连接杆和拉环，当需要对皮革进行拉伸时，可以拧松第三定位螺杆，通过长导向杆带动第二固定板向左进行运动，当运动到设定的位置时，再拧紧第三定位螺杆，对长导向杆进行固定，然后通过拉动拉环，拉环带动第一拉线，第一拉线带动第一固定板向右进行运动，即可轻松简单的对皮革进行拉伸检测，更加省时省力，进一步降低了人们的劳动强度。

因为还包括有第一活动板、第二活动板、插块、齿板、齿轮、摇杆和第一小支架，当需要对皮革进行压切时，首先可以拧松第一定位螺杆和第二定位螺杆，然后将插块插入到第二活动板的插槽内，使第一活动板和第二活动板结合在一起，从而通过摇杆带动齿轮进行转动，齿轮带动齿板进行上下移动，并带动第一活动板、第二活动板、插块、第一U形切刀和第二U形切刀向下进行运动，从而即可对下方的皮革进行切割和压紧，并通过拧紧第一定位螺杆和第二定位螺杆，即可对压切装置进行固定。

因为还包括有底座、第一滚轮和第二滚轮，所以当需要移动本发明时，可以通过第一滚轮和第二滚轮带动本发明移动到需要的位置，然后进行皮革鉴别即可。

因为还包括有第二拉线、电动绕线轮和第二小支架，所以当需要使用拉伸装置时，可以启动电动绕线轮，电动绕线轮对第二拉线进行卷绕，第二拉线带动拉环进行运动，拉环通过第一拉线带动拉伸装置进行运动即可。

(3)有益效果

本发明所提供的一种用于皮革的真假鉴别装置，具有拉伸装置和压切装置，通过拉伸装置和压切装置的结合，能够对皮革的检测部分进行精确的切割和压紧，从而方便人们对其进行拉伸检测，省时省力，鉴别效率高，结构简单，操作方便，易于维护维修，维护维修方便，容易生产制造，生产制造成本低，有利于提高后续产品的质量。

附图说明

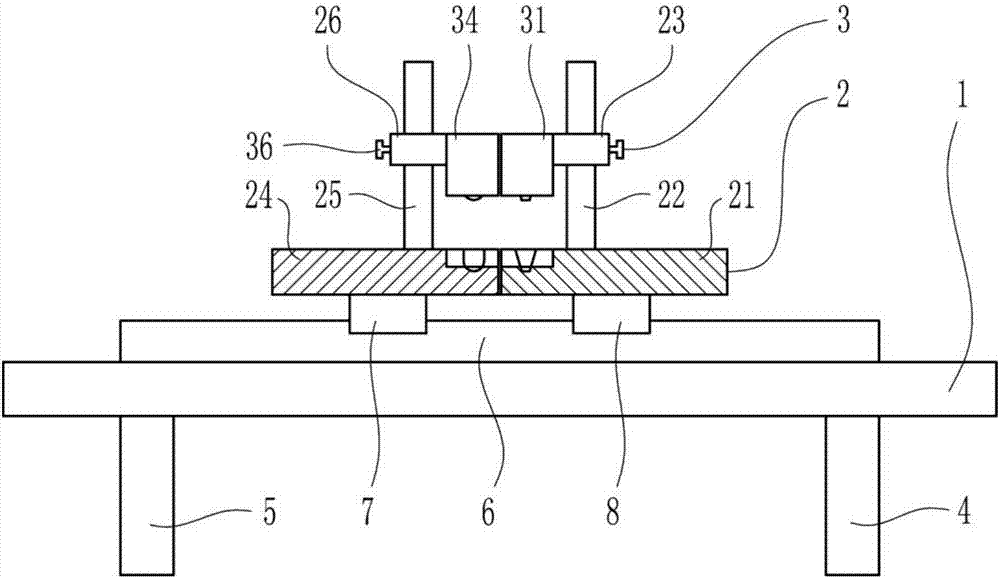

图1为本发明的主视图结构示意图。

图2为本发明的第一固定板的立体图结构示意图。

图3为本发明的第二固定板的立体图结构示意图。

图4为本发明的第一U形切刀的立体图结构示意图。

图5为本发明的长导向杆的主视图结构示意图。

图6为本发明的齿板的主视图结构示意图。

图7为本发明的第一活动板的立体图结构示意图。

图8为本发明的第二活动板的立体图结构示意图。

图9为本发明的底座的主视图结构示意图。

图10为本发明的电动绕线轮的主视图结构示意图。

附图中的标记为：1-工作台，2-拉伸装置，3-压切装置，4-第一支腿，5-第二支腿，6-滑轨，7-第一滑块，8-第二滑块，21-第一固定板，22-第一导向杆，23-第一导向套，24-第二固定板，25-第二导向杆，26-第二导向套，31-第一U形切刀，32-锥形压块，33-第一定位螺杆，34-第二U形切刀，35-U形压块，36-第二定位螺杆，41-长导向杆，42-第三导向套，43-第三定位螺杆，44-第一L形连接杆，45-第一拉线，46-滑轮组，47-弹簧，48-第二L形连接杆，49-拉环，51-第一活动板，52-第二活动板，53-插块，54-齿板，55-齿轮，56-摇杆，57-第一小支架，61-底座，62-第一滚轮，63-第二滚轮，71-第二拉线，72-电动绕线轮，73-第二小支架，211-第二U形切槽，212-锥形槽，241-第一U切槽，242-U形槽，521-插槽。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种用于皮革的真假鉴别装置，如图1-10所示，包括有工作台1、拉伸装置2、压切装置3、第一支腿4、第二支腿5、滑轨6、第一滑块7和第二滑块8；工作台1的上方设置有拉伸装置2，拉伸装置2上设置有压切装置3，工作台1的底部左右对称式设置有第二支腿5和第一支腿4，工作台1的顶部固定连接有滑轨6，滑轨6的上方左右对称式设置有第一滑块7和第二滑块8，第一滑块7和第二滑块8均与滑轨6设置为滑动连接，第一滑块7和第二滑块8均位于拉伸装置2的下方。

实施例2

一种用于皮革的真假鉴别装置，如图1-10所示，包括有工作台1、拉伸装置2、压切装置3、第一支腿4、第二支腿5、滑轨6、第一滑块7和第二滑块8；工作台1的上方设置有拉伸装置2，拉伸装置2上设置有压切装置3，工作台1的底部左右对称式设置有第二支腿5和第一支腿4，工作台1的顶部固定连接有滑轨6，滑轨6的上方左右对称式设置有第一滑块7和第二滑块8，第一滑块7和第二滑块8均与滑轨6设置为滑动连接，第一滑块7和第二滑块8均位于拉伸装置2的下方。

拉伸装置2包括有第一固定板21、第一导向杆22、第一导向套23、第二固定板24、第二导向杆25和第二导向套26；第一固定板21的底部与第二滑块8的顶部设置为固定连接，第一导向杆22的下端与第一固定板21的顶部设置为固定连接，第一导向套23滑动式套在第一导向杆22上，第二固定板24的底部与第一滑块7的顶部设置为固定连接，第二固定板24与第一固定板21为左右对称式设置，第二导向杆25的下端与第二固定板24的顶部设置为固定连接，第二导向套26滑动式套在第二导向杆25上，在第一固定板21的顶部开有第二U形切槽211与锥形槽212，第二U形切槽211与锥形槽212相连通，第一导向杆22位于第一固定板21第二U形切槽211的右侧，在第二固定板24的顶部开有第一U切槽241与U形槽242，第一U切槽241与U形槽242相连通，第二导向杆25位于第二固定板24第一U切槽241的左侧。

实施例3

一种用于皮革的真假鉴别装置，如图1-10所示，包括有工作台1、拉伸装置2、压切装置3、第一支腿4、第二支腿5、滑轨6、第一滑块7和第二滑块8；工作台1的上方设置有拉伸装置2，拉伸装置2上设置有压切装置3，工作台1的底部左右对称式设置有第二支腿5和第一支腿4，工作台1的顶部固定连接有滑轨6，滑轨6的上方左右对称式设置有第一滑块7和第二滑块8，第一滑块7和第二滑块8均与滑轨6设置为滑动连接，第一滑块7和第二滑块8均位于拉伸装置2的下方。

拉伸装置2包括有第一固定板21、第一导向杆22、第一导向套23、第二固定板24、第二导向杆25和第二导向套26；第一固定板21的底部与第二滑块8的顶部设置为固定连接，第一导向杆22的下端与第一固定板21的顶部设置为固定连接，第一导向套23滑动式套在第一导向杆22上，第二固定板24的底部与第一滑块7的顶部设置为固定连接，第二固定板24与第一固定板21为左右对称式设置，第二导向杆25的下端与第二固定板24的顶部设置为固定连接，第二导向套26滑动式套在第二导向杆25上，在第一固定板21的顶部开有第二U形切槽211与锥形槽212，第二U形切槽211与锥形槽212相连通，第一导向杆22位于第一固定板21第二U形切槽211的右侧，在第二固定板24的顶部开有第一U切槽241与U形槽242，第一U切槽241与U形槽242相连通，第二导向杆25位于第二固定板24第一U切槽241的左侧。

压切装置3包括有第一U形切刀31、锥形压块32、第一定位螺杆33、第二U形切刀34、U形压块35和第二定位螺杆36；第一U形切刀31的右侧壁与第一导向套23的左侧壁设置为固定连接，第一U形切刀31位于第一固定板21第二U形切槽211的正上方，第一U形切刀31与第一固定板21的第二U形切槽211相对应，锥形压块32位于第一U形切刀31内，锥形压块32与第一U形切刀31设置为固定连接，锥形压块32位于第一固定板21锥形槽212的正上方，锥形压块32与第一固定板21的锥形槽212相对应，在第一导向套23的右侧壁上安装有第一定位螺杆33，第一导向套23与第一定位螺杆33设置为螺纹连接，第二U形切刀34位于第一U形切刀31的左侧，第二U形切刀34与第一U形切刀31为左右对称式设置，第二U形切刀34的左侧壁与第二导向套26的右侧壁设置为固定连接，第二U形切刀34位于第二固定板24第一U切槽241的正上方，第二U形切刀34与第二固定板24的第一U切槽241相对应，U形压块35位于第二U形切刀34内，U形压块35与第二U形切刀34设置为固定连接，U形压块35位于第二固定板24U形槽242的正上方，U形压块35与第二固定板24的U形槽242相对应，在第二导向套26的左侧壁上安装有第二定位螺杆36，第二导向套26与第二定位螺杆36设置为螺纹连接。

实施例4

一种用于皮革的真假鉴别装置，如图1-10所示，包括有工作台1、拉伸装置2、压切装置3、第一支腿4、第二支腿5、滑轨6、第一滑块7和第二滑块8；工作台1的上方设置有拉伸装置2，拉伸装置2上设置有压切装置3，工作台1的底部左右对称式设置有第二支腿5和第一支腿4，工作台1的顶部固定连接有滑轨6，滑轨6的上方左右对称式设置有第一滑块7和第二滑块8，第一滑块7和第二滑块8均与滑轨6设置为滑动连接，第一滑块7和第二滑块8均位于拉伸装置2的下方。

拉伸装置2包括有第一固定板21、第一导向杆22、第一导向套23、第二固定板24、第二导向杆25和第二导向套26；第一固定板21的底部与第二滑块8的顶部设置为固定连接，第一导向杆22的下端与第一固定板21的顶部设置为固定连接，第一导向套23滑动式套在第一导向杆22上，第二固定板24的底部与第一滑块7的顶部设置为固定连接，第二固定板24与第一固定板21为左右对称式设置，第二导向杆25的下端与第二固定板24的顶部设置为固定连接，第二导向套26滑动式套在第二导向杆25上，在第一固定板21的顶部开有第二U形切槽211与锥形槽212，第二U形切槽211与锥形槽212相连通，第一导向杆22位于第一固定板21第二U形切槽211的右侧，在第二固定板24的顶部开有第一U切槽241与U形槽242，第一U切槽241与U形槽242相连通，第二导向杆25位于第二固定板24第一U切槽241的左侧。

压切装置3包括有第一U形切刀31、锥形压块32、第一定位螺杆33、第二U形切刀34、U形压块35和第二定位螺杆36；第一U形切刀31的右侧壁与第一导向套23的左侧壁设置为固定连接，第一U形切刀31位于第一固定板21第二U形切槽211的正上方，第一U形切刀31与第一固定板21的第二U形切槽211相对应，锥形压块32位于第一U形切刀31内，锥形压块32与第一U形切刀31设置为固定连接，锥形压块32位于第一固定板21锥形槽212的正上方，锥形压块32与第一固定板21的锥形槽212相对应，在第一导向套23的右侧壁上安装有第一定位螺杆33，第一导向套23与第一定位螺杆33设置为螺纹连接，第二U形切刀34位于第一U形切刀31的左侧，第二U形切刀34与第一U形切刀31为左右对称式设置，第二U形切刀34的左侧壁与第二导向套26的右侧壁设置为固定连接，第二U形切刀34位于第二固定板24第一U切槽241的正上方，第二U形切刀34与第二固定板24的第一U切槽241相对应，U形压块35位于第二U形切刀34内，U形压块35与第二U形切刀34设置为固定连接，U形压块35位于第二固定板24U形槽242的正上方，U形压块35与第二固定板24的U形槽242相对应，在第二导向套26的左侧壁上安装有第二定位螺杆36，第二导向套26与第二定位螺杆36设置为螺纹连接。

还包括有长导向杆41、第三导向套42、第三定位螺杆43、第一L形连接杆44、第一拉线45、滑轮组46、弹簧47、第二L形连接杆48和拉环49；长导向杆41的右端与第二固定板24的左侧壁设置为固定连接，第三导向套42滑动式的套在长导向杆41上，第三导向套42的顶部安装有第三定位螺杆43，第三导向套42与第三定位螺杆43设置为螺纹连接，第一L形连接杆44的左上端与第三导向套42的底部设置为固定连接，第一L形连接杆44的右下端与工作台1的左侧壁设置为固定连接，第一拉线45的一端与第一固定板21的右侧壁设置为固定连接，第一拉线45穿过滑轮组46，滑轮组46的底部与第二L形连接杆48的右上端设置为固定连接，第二L形连接杆48的左下端与工作台1的右侧壁设置为固定连接，在第一固定板21与滑轮组46之间设置有弹簧47，弹簧47套在第一拉线45上，第一拉线45的另一端与拉环49设置为固定连接，拉环49位于工作台1的右侧。

还包括有第一活动板51、第二活动板52、插块53、齿板54、齿轮55、摇杆56和第一小支架57；第一活动板51的顶部开有孔，第一活动板51通过孔套在第一导向杆22上，第一活动板51的底部与第一U形切刀31的顶部设置为固定连接，第二活动板52位于第一活动板51的左侧，第二活动板52与第一活动板51为左右对称式设置，第二活动板52的顶部开有孔，第二活动板52通过孔套在第二导向杆25上，第二活动板52的右侧壁开有插槽521，在第一活动板51的左侧壁上设置有插块53，插块53与第二活动板52的插槽521相对应，齿板54的左侧壁与第一活动板51的右侧壁设置为固定连接，齿轮55位于齿板54的右侧，齿轮55与齿板54相啮合，齿轮55转动式安装在第一小支架57上，第一小支架57的底部与第一固定板21的顶部设置为固定连接，在齿轮55的前侧壁上安装有摇杆56。

还包括有底座61、第一滚轮62和第二滚轮63；底座61的顶部与第二支腿5的下端和第一支腿4下端设置为固定连接，底座61的底部左右对称式设置有第一滚轮62和第二滚轮63。

还包括有第二拉线71、电动绕线轮72和第二小支架73；第二拉线71的右端与拉环49设置为固定连接，第二拉线71的左端卷绕在电动绕线轮72上，电动绕线轮72与第二小支架73的上端设置为固定连接，第二小支架73的下端与底座61的顶部设置为固定连接，电动绕线轮72位于第二支腿5与第一支腿4之间。

工作原理：因为本发明包括有工作台1、拉伸装置2、压切装置3、第一支腿4、第二支腿5、滑轨6、第一滑块7和第二滑块8，所以当需要使用本发明时，可以将需要鉴别的皮革放置到拉伸装置2上，再通过压切装置3对皮革进行切割和压紧，然后通过拉伸装置2对皮革进行拉伸，第一滑块7和第二滑块8能够在滑轨6上进行平稳滑动，人们可以轻松的对拉伸装置2进行拉动，从而能够轻松省力的对皮革进行拉伸，在皮革被拉断后，对皮革拉伸的长度进行记录，然后与皮革拉伸的标准数据进行比对，从而鉴定出所拉伸皮革的真伪，还可以将需要鉴别的两块皮革同时放置到拉伸装置2上，并通过压切装置3同时对其进行切割和压紧，再通过拉伸装置2同时对其进行拉伸，根据两块皮革的先后断裂顺序，从而对其真伪进行鉴别，本发明对皮革切割精准固定牢靠，方便人们用力，鉴别效率高。

因为拉伸装置2包括有第一固定板21、第一导向杆22、第一导向套23、第二固定板24、第二导向杆25和第二导向套26，所以当使用拉伸装置2时，首先将第一固定板21与第二固定板24并到一起，然后将皮革放置到第一固定板21和第二固定板24上，此时皮革位于第一导向杆22与第二导向杆25之间，并位于第二U形切槽211、锥形槽212、第一U切槽241和U形槽242的正上方，然后通过压切装置3对皮革进行切割和压紧，然后再带动第一固定板21和第二固定板24进行相反方向的运动，从而对切下的皮革进行拉伸检测，当皮革被拉断时，记录拉伸的数据，再与标准数据进行比对，即可得出鉴别的结果。

因为压切装置3包括有第一U形切刀31、锥形压块32、第一定位螺杆33、第二U形切刀34、U形压块35和第二定位螺杆36，所以当要使用压切装置3时，首先将皮革放置到第一固定板21和第二固定板24上，然后拧松第一定位螺杆33和第二定位螺杆36，然后通过第一导向套23和第二导向套26分别在第一导向杆22和第二导向杆25上进行滑动，从而带动第一U形切刀31和锥形压块32向下运动，第一U形切刀31和锥形压块32分别进入第一固定板21的第二U形切槽211内和锥形槽212内，第一U形切刀31从而对第一固定板21上的皮革进行切割，并将皮革要检测的部分切下来，然后锥形压块32将其压住，同时带动第二U形切刀34和U形压块35向下进入第二固定板24的第一U切槽241内和U形槽242内，第二U形切刀34从而对第二固定板24上的皮革进行切割，并将皮革要检测的部分切下来，然后U形压块35将其压住，第一U形切刀31和第二U形切刀34共同将皮革检测的部分切割下来，锥形压块32与U形压块35分别将皮革检测部分的两侧边压住，并通过拧紧第一定位螺杆33和第二定位螺杆36进行固定，然后通过拉伸装置2对其进行拉伸，从而鉴定皮革的真伪即可。

因为还包括有长导向杆41、第三导向套42、第三定位螺杆43、第一L形连接杆44、第一拉线45、滑轮组46、弹簧47、第二L形连接杆48和拉环49，当需要对皮革进行拉伸时，可以拧松第三定位螺杆43，通过长导向杆41带动第二固定板24向左进行运动，当运动到设定的位置时，再拧紧第三定位螺杆43，对长导向杆41进行固定，然后通过拉动拉环49，拉环49带动第一拉线45，第一拉线45带动第一固定板21向右进行运动，即可轻松简单的对皮革进行拉伸检测，更加省时省力，进一步降低了人们的劳动强度。

因为还包括有第一活动板51、第二活动板52、插块53、齿板54、齿轮55、摇杆56和第一小支架57，当需要对皮革进行压切时，首先可以拧松第一定位螺杆33和第二定位螺杆36，然后将插块53插入到第二活动板52的插槽521内，使第一活动板51和第二活动板52结合在一起，从而通过摇杆56带动齿轮55进行转动，齿轮55带动齿板54进行上下移动，并带动第一活动板51、第二活动板52、插块53、第一U形切刀31和第二U形切刀34向下进行运动，从而即可对下方的皮革进行切割和压紧，并通过拧紧第一定位螺杆33和第二定位螺杆36，即可对压切装置3进行固定。

因为还包括有底座61、第一滚轮62和第二滚轮63，所以当需要移动本发明时，可以通过第一滚轮62和第二滚轮63带动本发明移动到需要的位置，然后进行皮革鉴别即可。

因为还包括有第二拉线71、电动绕线轮72和第二小支架73，所以当需要使用拉伸装置2时，可以启动电动绕线轮72，电动绕线轮72对第二拉线71进行卷绕，第二拉线71带动拉环49进行运动，拉环49通过第一拉线45带动拉伸装置2进行运动即可。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
