技术领域

本发明涉及一种皮革的鉴别装置，尤其涉及一种真假皮革的鉴别装置。

背景技术

皮革是经脱毛和鞣制等物理、化学加工所得到的已经变性不易腐烂的动物皮。革是由天然蛋白质纤维在三维空间紧密编织构成的，其表面有一种特殊的粒面层，具有自然的粒纹和光泽，手感舒适；在人类进化的过程中，人们发现一些植物的汁液或矿物油对皮革具有一定的鞣性，原料皮通过汁液的浸泡，更具有透气性，防腐性。从而使板质具有柔软、抗撕裂性、耐曲折性等物化性能。这个时期的皮才真正具备了革制品的特性。而这种汁液我们称之为鞣剂。制革业发展到上个世纪中期形成稳定的鞣剂大致分为以下三类：植物鞣剂：主要有栲胶，用于工业用革或底革；矿物鞣剂：主要有铬盐、铝盐，用于各种民用革；如服装等有机鞣剂：主要有甲醛、戊二醛等，用于毛皮裘皮及各类细杂皮。

现在人们通常是用手对皮革进行拉伸，从而利用皮革的拉力与弹性对皮革的真假进行鉴别，但是皮革比较光滑，人们用手抓住皮革后，对其拉伸不但难以用力，而且拉伸极其困难，严重影响皮革真假的鉴别结果，给人们造成严重的经济损失。

发明内容

(1)要解决的技术问题

本发明为了克服现在人们通常是用手对皮革进行拉伸，从而利用皮革的拉力与弹性对皮革的真假进行鉴别，但是皮革比较光滑，人们用手抓住皮革后，对其拉伸不但难以用力，而且拉伸极其困难，严重影响皮革真假的鉴别结果的缺点，本发明要解决的技术问题是提供一种真假皮革的鉴别装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种真假皮革的鉴别装置，包括有底座、第一移动装置、第二移动装置、第一滑板、第二滑板、第一长导向杆、第一压板、第二压板、第一定位螺栓和第二定位螺栓；底座的顶部开有第一凹槽，底座的上方设置有第一移动装置，第一移动装置下方设置有第二移动装置，第二移动装置位于底座上方，第一滑板位于第一移动装置的右侧，第二滑板位于第一滑板的正下方，第二滑板位于第二移动装置的右侧，第二滑板的下部位于底座的第一凹槽内，第一滑板的顶部开有上下贯穿的第一导向孔，第一滑板的左侧壁开有左右贯穿的第二导向孔，第一滑板的右侧壁开有E形槽，E形槽位于第二导向孔的下方，第一滑板的左侧壁开有上下贯穿的T形滑槽，T形滑槽与第二导向孔相连通，第二滑板的顶部开有上下贯穿的第三导向孔，第二滑板的第三导向孔与第一滑板的第一导向孔相对应，第二滑板的左侧壁开有左右贯穿的第四导向孔，第二滑板的右侧壁开有T形插槽，T形插槽位于第四导向孔的上方，第一滑板通过第一导向孔套在第一长导向杆上，第二滑板通过第三导向孔套在第一长导向杆上，第一长导向杆的下端位于底座的第一凹槽内，第一长导向杆与底座设置为固定连接，第一压板位于第一滑板的右侧，第二压板位于第一压板的正下方，第二压板位于第二滑板的右侧，第一压板和第二压板均位于底座的上方，第一滑板的后侧壁上安装有第一定位螺栓，第一定位螺栓与第一滑板设置为螺纹连接，第二定位螺栓位于第一定位螺栓的下方，第二滑板的后侧壁上安装有第二定位螺栓，第二定位螺栓与第二滑板设置为螺纹连接。

优选地，第一移动装置包括有第一轴承座、长螺杆、第一U形杆、直角梯形滑块、T形滑块和E形插块；第一轴承座的右侧壁与第一滑板的左侧壁设置为固定连接，长螺杆与第一轴承座内的轴承设置为过盈连接，第一U形杆位于第一滑板的第二导向孔内，长螺杆位于第一U形杆内，第一U形杆的两个右端与第一压板左侧壁的上部设置为固定连接，直角梯形滑块开有上下贯穿的螺纹孔，直角梯形滑块通过螺纹孔套在长螺杆上，长螺杆与直角梯形滑块设置为螺纹连接，直角梯形滑块的右侧壁与T形滑块的左侧壁设置为固定连接，T形滑块滑动式位于第一滑板的T形滑槽内，E形插块的右侧壁与第一压板的左侧壁设置为固定连接，E形插块位于第一U形杆的下方，E形插块与第一滑板的E形槽相对应。

优选地，第二移动装置包括有小固定板、第二轴承座、第三轴承座、丝杆、螺母、第二U形杆、旋转盘和T形插块；小固定板的右侧壁与第二滑板左侧壁的上部设置为固定连接，小固定板位于直角梯形滑块的下方，第二轴承座的顶部与小固定板底部的左端设置为固定连接，第三轴承座位于第二轴承座的右侧，第三轴承座的顶部与小固定板底部的右端设置为固定连接，丝杆的右端与第三轴承座内的轴承设置为过盈连接，丝杆的左端与第二轴承座内的轴承设置为过盈连接，丝杆上设置有螺母，螺母与丝杆相配合，第二U形杆位于螺母的下方，第二U形杆与螺母设置为固定连接，第二U形杆的右部位于第二滑板的第四导向孔内，第二U形杆的两个右端与第二压板左侧壁的下部设置为固定连接，旋转盘的右侧壁与丝杆的左端设置为固定连接，T形插块的右侧壁与第二压板左侧壁的上部设置为固定连接，T形插块位于第二U形杆的上方，T形插块与第二滑板的T形插槽相对应，T形插块位于E形插块的下方。

优选地，还包括有长固定板、长滑板、套管、弹射管、L形连接板和第三定位螺栓；长固定板的左侧壁开有左右贯穿的第一滑槽，长固定板的前侧壁开有前后贯穿的第二滑槽，第一滑槽与第二滑槽相连通，长固定板位于第一压板和第二压板的右侧，长固定板的底部与底座的顶部设置为固定连接，长滑板滑动式位于长固定板的第二滑槽内，套管嵌在长滑板上，套管位于长固定板的第一滑槽内，套管内设置有弹射管，弹射管与套管相接触，L形连接板的前右端与长滑板的左侧壁设置为固定连接，L形连接板的后左端与套管的前侧壁设置为固定连接，L形连接板上安装有第三定位螺栓，第三定位螺栓与L形连接板设置为螺纹连接，第三定位螺栓位于套管的前方。

优选地，还包括有长齿板、小齿板、第一小导向杆、第一弹簧、小导向板、第二小导向杆、弧形压板和第二弹簧；长齿板的后侧壁与长固定板的前侧壁设置为固定连接，长齿板位于长滑板的左侧，小齿板位于长齿板的前方，小齿板与长齿板相啮合，第一小导向杆的后端与小齿板前侧壁的中部设置为固定连接，L形连接板的前侧壁开有孔，第一小导向杆位于L形连接板前侧壁的孔内，第一弹簧位于小齿板和L形连接板之间，第一弹簧套在第一小导向杆上，小导向板的右侧壁与长滑板左侧壁的后部设置为固定连接，小导向板上开有孔，第二小导向杆滑动式位于小导向板的孔内，第二小导向杆位于长固定板的左侧，弧形压板的后侧壁与第二小导向杆的前端设置为固定连接，弧形压板位于弹射管的后方，弧形压板与弹射管相匹配，弧形压板与弹射管相接触，第二弹簧位于弧形压板与小导向板之间，第二弹簧套在第二小导向杆上。

优选地，还包括有T形支架、滑轮组、拉线和铜锣；T形支架位于底座的右侧，T形支架的上端安装有滑轮组，拉线穿过滑轮组，拉线与铜锣的顶部设置为固定连接，铜锣位于T形支架的左侧。

优选地，还包括有托板、第一滚轮和第二滚轮；托板位于底座和T形支架的下方，底座和T形支架均与托板设置为固定连接，托板的底部左右对称式连接有第一滚轮和第二滚轮。

工作原理：因为本发明包括有底座、第一移动装置、第二移动装置、第一滑板、第二滑板、第一长导向杆、第一压板、第二压板、第一定位螺栓和第二定位螺栓，所以当需要使用本发明时，首先将要检测的皮革放置到第一压板、第二压板与第一滑板、第二滑板之间，此时皮革的上部位于第一压板与第一滑板之间，皮革的下部位于第二压板与第二滑板之间，然后通过第一移动装置带动第一压板向左进行运动，从而将皮革的上部紧紧的夹住，然后通过第二移动装置带动第二压板向左进行运动，从而将皮革的下部紧紧的夹住，此时第二压板位于底座的第一凹槽内，能够防止第二压板乱转，然后人们压住第二滑板，并向上移动第一滑板，从而对被夹住的皮革进行拉伸检测，当皮革被拉断时，对其拉伸的长度进行记录，并与标准数据进行比对，从而鉴别出皮革的真伪，第一长导向杆为第一滑板和第二滑板提供滑动导向辅助，第一定位螺栓和第二定位螺栓能够分别对第一滑板和第二滑板进行固定，防止第一滑板和第二滑板乱动，本发明对皮革固定牢固，人们能够很容易的对皮革进行拉伸，鉴别效率高。

因为第一移动装置包括有第一轴承座、长螺杆、第一U形杆、直角梯形滑块、T形滑块和E形插块，所以当使用第一移动装置时，首先将皮革放置到第一滑板与第一压板之间，然后转动长螺杆，长螺杆带动直角梯形滑块和T形滑块向上运动，当直角梯形滑块运动到第一U形杆内时，直角梯形滑块会推动第一U形杆向左进行运动，从而带动第一压板和E形插块一起向左进行移动，由于E形插块与第一滑板的E形槽相对应，所以E形插块可以插入到E形槽内，从而将皮革紧紧的压住，便于人们对其进行拉伸。

因为第二移动装置包括有小固定板、第二轴承座、第三轴承座、丝杆、螺母、第二U形杆、旋转盘和T形插块，所以当使用第二移动装置时，首先将皮革放置到第二滑板与第二压板之间，通过转动旋转盘，旋转盘带动丝杆进行转动，丝杆驱动螺母进行运动，螺母带动第二U形杆向左进行移动，第二U形杆带动第二压板和T形插块向左进行移动，并将T形插块插入到第二滑板的T形插槽内，从而将皮革紧紧的夹住，便于人们对皮革进行拉伸检测。

因为还包括有长固定板、长滑板、套管、弹射管、L形连接板和第三定位螺栓，所以当皮革被拉开后，还可以对皮革进行弹性测试，此时人们可以使长滑板在长固定板的第二滑槽内进行上下滑动，并将长滑板和套管滑动到与皮革相对应的位置，然后拧紧第三定位螺栓，即可实现固定，然后在套管内，向左推动弹射管，弹射管开始对拉伸开的皮革进行推动，当将皮革向左推动到设定位置时，再松开对弹射管的约束，由于弹射管采用塑料制成，所以弹射管很轻，此时弹射管被所推压的皮革弹射出去，由此能够对皮革的弹性进行检测，再通过与标准数据比对，从而对皮革的真伪进行鉴别，套管和弹射管可以在长固定板的第一滑槽内进行滑动。

因为还包括有长齿板、小齿板、第一小导向杆、第一弹簧、小导向板、第二小导向杆、弧形压板和第二弹簧，所以当需要对弹射管的上下位置进行调整时，可以先将第三定位螺栓拧松，然后对长滑板、套管和弹射管进行上下滑动，当对套管和弹射管的位置调整完毕后，人们松开所拉住的第一小导向杆，小齿板和第一小导向杆在第一弹簧的作用下，向后进行运动，第一弹簧将小齿板紧紧的压在长齿板上，从而能够轻松便捷的通过小齿板与长齿板的啮合对长滑板的位置进行固定，而且当弹射管对皮革进行推动，并将皮革推动到设定位置时，人们还可以通过第二弹簧带动弧形压板和第二小导向杆向前进行运动，并将弧形压板紧紧的压在弹射管上，从而利用摩擦力对弹射管进行固定，解放人们的双手，省时省力。

因为还包括有T形支架、滑轮组、拉线和铜锣，所以当对皮革进行弹性检测时，可以拉动拉线，拉线再带动铜锣进行上下运动，并铜锣运动到设定的位置时，然后再发射弹射管，通过弹射管对铜锣击打产生的声响，对皮革的弹性进行检测，从而对皮革的真伪进行鉴别。

因为还包括有托板、第一滚轮和第二滚轮，所以在本发明中，人们可以通过第一滚轮和第二滚轮将本发明移动到设定的位置，从而方便的对皮革的真伪进行鉴别。

(3)有益效果

本发明所提供的一种真假皮革的鉴别装置，具有第一移动装置和第二移动装置，能够方便快捷的对皮革进行可靠的固定，从而能够轻松简单的对皮革进行拉伸检测，而且本发明还可以对皮革的弹性进行检测，对皮革真伪的鉴别准确率高，结构简单，操作方便，省时省力，易于维护维修，维护维修成本低，容易生产制造，生产制造成本低。

附图说明

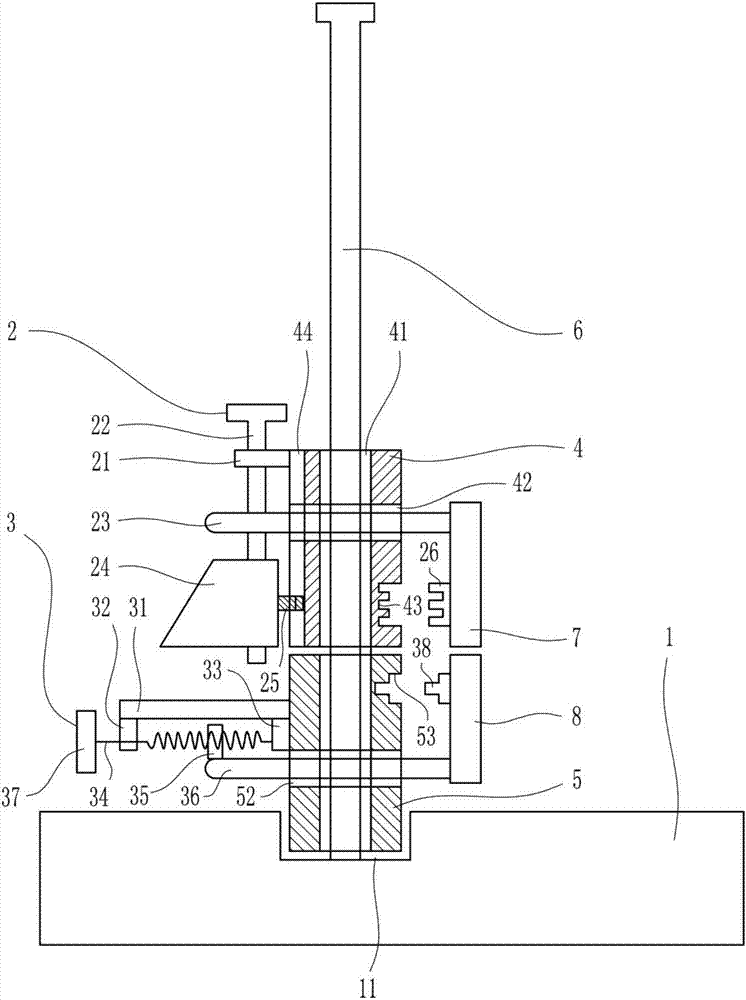

图1为本发明的主视图结构示意图。

图2为本发明的第一滑板的后视图结构示意图。

图3为本发明的第一滑板的立体图结构示意图。

图4为本发明的第二滑板的立体图结构示意图。

图5为本发明的第一U形杆的俯视图结构示意图。

图6为本发明的长滑板的主视图结构示意图。

图7为本发明的L形连接板的左视图结构示意图。

图8为本发明的弧形压板的左视图结构示意图。

图9为本发明的第一小导向杆的俯视图结构示意图。

图10为本发明的铜锣的主视图结构示意图。

图11为本发明的托板的主视图结构示意图。

附图中的标记为：1-底座，2-第一移动装置，3-第二移动装置，4-第一滑板，5-第二滑板，6-第一长导向杆，7-第一压板，8-第二压板，9-第一定位螺栓，10-第二定位螺栓，11-第一凹槽，21-第一轴承座，22-长螺杆，23-第一U形杆，24-直角梯形滑块，25-T形滑块，26-E形插块，31-小固定板，32-第二轴承座，33-第三轴承座，34-丝杆，35-螺母，36-第二U形杆，37-旋转盘，38-T形插块，41-第一导向孔，42-第二导向孔，43-E形槽，44-T形滑槽，51-第三导向孔，52-第四导向孔，53-T形插槽，61-长固定板，62-长滑板，63-套管，64-弹射管，65-L形连接板，66-第三定位螺栓，71-长齿板，72-小齿板，73-第一小导向杆，74-第一弹簧，75-小导向板，76-第二小导向杆，77-弧形压板，78-第二弹簧，81-T形支架，82-滑轮组，83-拉线，84-铜锣，91-托板，92-第一滚轮，93-第二滚轮，611-第一滑槽，612-第二滑槽。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种真假皮革的鉴别装置，如图1-11所示，包括有底座1、第一移动装置2、第二移动装置3、第一滑板4、第二滑板5、第一长导向杆6、第一压板7、第二压板8、第一定位螺栓9和第二定位螺栓10；底座1的顶部开有第一凹槽11，底座1的上方设置有第一移动装置2，第一移动装置2下方设置有第二移动装置3，第二移动装置3位于底座1上方，第一滑板4位于第一移动装置2的右侧，第二滑板5位于第一滑板4的正下方，第二滑板5位于第二移动装置3的右侧，第二滑板5的下部位于底座1的第一凹槽11内，第一滑板4的顶部开有上下贯穿的第一导向孔41，第一滑板4的左侧壁开有左右贯穿的第二导向孔42，第一滑板4的右侧壁开有E形槽43，E形槽43位于第二导向孔42的下方，第一滑板4的左侧壁开有上下贯穿的T形滑槽44，T形滑槽44与第二导向孔42相连通，第二滑板5的顶部开有上下贯穿的第三导向孔51，第二滑板5的第三导向孔51与第一滑板4的第一导向孔41相对应，第二滑板5的左侧壁开有左右贯穿的第四导向孔52，第二滑板5的右侧壁开有T形插槽53，T形插槽53位于第四导向孔52的上方，第一滑板4通过第一导向孔41套在第一长导向杆6上，第二滑板5通过第三导向孔51套在第一长导向杆6上，第一长导向杆6的下端位于底座1的第一凹槽11内，第一长导向杆6与底座1设置为固定连接，第一压板7位于第一滑板4的右侧，第二压板8位于第一压板7的正下方，第二压板8位于第二滑板5的右侧，第一压板7和第二压板8均位于底座1的上方，第一滑板4的后侧壁上安装有第一定位螺栓9，第一定位螺栓9与第一滑板4设置为螺纹连接，第二定位螺栓10位于第一定位螺栓9的下方，第二滑板5的后侧壁上安装有第二定位螺栓10，第二定位螺栓10与第二滑板5设置为螺纹连接。

实施例2

一种真假皮革的鉴别装置，如图1-11所示，包括有底座1、第一移动装置2、第二移动装置3、第一滑板4、第二滑板5、第一长导向杆6、第一压板7、第二压板8、第一定位螺栓9和第二定位螺栓10；底座1的顶部开有第一凹槽11，底座1的上方设置有第一移动装置2，第一移动装置2下方设置有第二移动装置3，第二移动装置3位于底座1上方，第一滑板4位于第一移动装置2的右侧，第二滑板5位于第一滑板4的正下方，第二滑板5位于第二移动装置3的右侧，第二滑板5的下部位于底座1的第一凹槽11内，第一滑板4的顶部开有上下贯穿的第一导向孔41，第一滑板4的左侧壁开有左右贯穿的第二导向孔42，第一滑板4的右侧壁开有E形槽43，E形槽43位于第二导向孔42的下方，第一滑板4的左侧壁开有上下贯穿的T形滑槽44，T形滑槽44与第二导向孔42相连通，第二滑板5的顶部开有上下贯穿的第三导向孔51，第二滑板5的第三导向孔51与第一滑板4的第一导向孔41相对应，第二滑板5的左侧壁开有左右贯穿的第四导向孔52，第二滑板5的右侧壁开有T形插槽53，T形插槽53位于第四导向孔52的上方，第一滑板4通过第一导向孔41套在第一长导向杆6上，第二滑板5通过第三导向孔51套在第一长导向杆6上，第一长导向杆6的下端位于底座1的第一凹槽11内，第一长导向杆6与底座1设置为固定连接，第一压板7位于第一滑板4的右侧，第二压板8位于第一压板7的正下方，第二压板8位于第二滑板5的右侧，第一压板7和第二压板8均位于底座1的上方，第一滑板4的后侧壁上安装有第一定位螺栓9，第一定位螺栓9与第一滑板4设置为螺纹连接，第二定位螺栓10位于第一定位螺栓9的下方，第二滑板5的后侧壁上安装有第二定位螺栓10，第二定位螺栓10与第二滑板5设置为螺纹连接。

第一移动装置2包括有第一轴承座21、长螺杆22、第一U形杆23、直角梯形滑块24、T形滑块25和E形插块26；第一轴承座21的右侧壁与第一滑板4的左侧壁设置为固定连接，长螺杆22与第一轴承座21内的轴承设置为过盈连接，第一U形杆23位于第一滑板4的第二导向孔42内，长螺杆22位于第一U形杆23内，第一U形杆23的两个右端与第一压板7左侧壁的上部设置为固定连接，直角梯形滑块24开有上下贯穿的螺纹孔，直角梯形滑块24通过螺纹孔套在长螺杆22上，长螺杆22与直角梯形滑块24设置为螺纹连接，直角梯形滑块24的右侧壁与T形滑块25的左侧壁设置为固定连接，T形滑块25滑动式位于第一滑板4的T形滑槽44内，E形插块26的右侧壁与第一压板7的左侧壁设置为固定连接，E形插块26位于第一U形杆23的下方，E形插块26与第一滑板4的E形槽43相对应。

实施例3

一种真假皮革的鉴别装置，如图1-11所示，包括有底座1、第一移动装置2、第二移动装置3、第一滑板4、第二滑板5、第一长导向杆6、第一压板7、第二压板8、第一定位螺栓9和第二定位螺栓10；底座1的顶部开有第一凹槽11，底座1的上方设置有第一移动装置2，第一移动装置2下方设置有第二移动装置3，第二移动装置3位于底座1上方，第一滑板4位于第一移动装置2的右侧，第二滑板5位于第一滑板4的正下方，第二滑板5位于第二移动装置3的右侧，第二滑板5的下部位于底座1的第一凹槽11内，第一滑板4的顶部开有上下贯穿的第一导向孔41，第一滑板4的左侧壁开有左右贯穿的第二导向孔42，第一滑板4的右侧壁开有E形槽43，E形槽43位于第二导向孔42的下方，第一滑板4的左侧壁开有上下贯穿的T形滑槽44，T形滑槽44与第二导向孔42相连通，第二滑板5的顶部开有上下贯穿的第三导向孔51，第二滑板5的第三导向孔51与第一滑板4的第一导向孔41相对应，第二滑板5的左侧壁开有左右贯穿的第四导向孔52，第二滑板5的右侧壁开有T形插槽53，T形插槽53位于第四导向孔52的上方，第一滑板4通过第一导向孔41套在第一长导向杆6上，第二滑板5通过第三导向孔51套在第一长导向杆6上，第一长导向杆6的下端位于底座1的第一凹槽11内，第一长导向杆6与底座1设置为固定连接，第一压板7位于第一滑板4的右侧，第二压板8位于第一压板7的正下方，第二压板8位于第二滑板5的右侧，第一压板7和第二压板8均位于底座1的上方，第一滑板4的后侧壁上安装有第一定位螺栓9，第一定位螺栓9与第一滑板4设置为螺纹连接，第二定位螺栓10位于第一定位螺栓9的下方，第二滑板5的后侧壁上安装有第二定位螺栓10，第二定位螺栓10与第二滑板5设置为螺纹连接。

第一移动装置2包括有第一轴承座21、长螺杆22、第一U形杆23、直角梯形滑块24、T形滑块25和E形插块26；第一轴承座21的右侧壁与第一滑板4的左侧壁设置为固定连接，长螺杆22与第一轴承座21内的轴承设置为过盈连接，第一U形杆23位于第一滑板4的第二导向孔42内，长螺杆22位于第一U形杆23内，第一U形杆23的两个右端与第一压板7左侧壁的上部设置为固定连接，直角梯形滑块24开有上下贯穿的螺纹孔，直角梯形滑块24通过螺纹孔套在长螺杆22上，长螺杆22与直角梯形滑块24设置为螺纹连接，直角梯形滑块24的右侧壁与T形滑块25的左侧壁设置为固定连接，T形滑块25滑动式位于第一滑板4的T形滑槽44内，E形插块26的右侧壁与第一压板7的左侧壁设置为固定连接，E形插块26位于第一U形杆23的下方，E形插块26与第一滑板4的E形槽43相对应。

第二移动装置3包括有小固定板31、第二轴承座32、第三轴承座33、丝杆34、螺母35、第二U形杆36、旋转盘37和T形插块38；小固定板31的右侧壁与第二滑板5左侧壁的上部设置为固定连接，小固定板31位于直角梯形滑块24的下方，第二轴承座32的顶部与小固定板31底部的左端设置为固定连接，第三轴承座33位于第二轴承座32的右侧，第三轴承座33的顶部与小固定板31底部的右端设置为固定连接，丝杆34的右端与第三轴承座33内的轴承设置为过盈连接，丝杆34的左端与第二轴承座32内的轴承设置为过盈连接，丝杆34上设置有螺母35，螺母35与丝杆34相配合，第二U形杆36位于螺母35的下方，第二U形杆36与螺母35设置为固定连接，第二U形杆36的右部位于第二滑板5的第四导向孔52内，第二U形杆36的两个右端与第二压板8左侧壁的下部设置为固定连接，旋转盘37的右侧壁与丝杆34的左端设置为固定连接，T形插块38的右侧壁与第二压板8左侧壁的上部设置为固定连接，T形插块38位于第二U形杆36的上方，T形插块38与第二滑板5的T形插槽53相对应，T形插块38位于E形插块26的下方。

实施例4

一种真假皮革的鉴别装置，如图1-11所示，包括有底座1、第一移动装置2、第二移动装置3、第一滑板4、第二滑板5、第一长导向杆6、第一压板7、第二压板8、第一定位螺栓9和第二定位螺栓10；底座1的顶部开有第一凹槽11，底座1的上方设置有第一移动装置2，第一移动装置2下方设置有第二移动装置3，第二移动装置3位于底座1上方，第一滑板4位于第一移动装置2的右侧，第二滑板5位于第一滑板4的正下方，第二滑板5位于第二移动装置3的右侧，第二滑板5的下部位于底座1的第一凹槽11内，第一滑板4的顶部开有上下贯穿的第一导向孔41，第一滑板4的左侧壁开有左右贯穿的第二导向孔42，第一滑板4的右侧壁开有E形槽43，E形槽43位于第二导向孔42的下方，第一滑板4的左侧壁开有上下贯穿的T形滑槽44，T形滑槽44与第二导向孔42相连通，第二滑板5的顶部开有上下贯穿的第三导向孔51，第二滑板5的第三导向孔51与第一滑板4的第一导向孔41相对应，第二滑板5的左侧壁开有左右贯穿的第四导向孔52，第二滑板5的右侧壁开有T形插槽53，T形插槽53位于第四导向孔52的上方，第一滑板4通过第一导向孔41套在第一长导向杆6上，第二滑板5通过第三导向孔51套在第一长导向杆6上，第一长导向杆6的下端位于底座1的第一凹槽11内，第一长导向杆6与底座1设置为固定连接，第一压板7位于第一滑板4的右侧，第二压板8位于第一压板7的正下方，第二压板8位于第二滑板5的右侧，第一压板7和第二压板8均位于底座1的上方，第一滑板4的后侧壁上安装有第一定位螺栓9，第一定位螺栓9与第一滑板4设置为螺纹连接，第二定位螺栓10位于第一定位螺栓9的下方，第二滑板5的后侧壁上安装有第二定位螺栓10，第二定位螺栓10与第二滑板5设置为螺纹连接。

第一移动装置2包括有第一轴承座21、长螺杆22、第一U形杆23、直角梯形滑块24、T形滑块25和E形插块26；第一轴承座21的右侧壁与第一滑板4的左侧壁设置为固定连接，长螺杆22与第一轴承座21内的轴承设置为过盈连接，第一U形杆23位于第一滑板4的第二导向孔42内，长螺杆22位于第一U形杆23内，第一U形杆23的两个右端与第一压板7左侧壁的上部设置为固定连接，直角梯形滑块24开有上下贯穿的螺纹孔，直角梯形滑块24通过螺纹孔套在长螺杆22上，长螺杆22与直角梯形滑块24设置为螺纹连接，直角梯形滑块24的右侧壁与T形滑块25的左侧壁设置为固定连接，T形滑块25滑动式位于第一滑板4的T形滑槽44内，E形插块26的右侧壁与第一压板7的左侧壁设置为固定连接，E形插块26位于第一U形杆23的下方，E形插块26与第一滑板4的E形槽43相对应。

第二移动装置3包括有小固定板31、第二轴承座32、第三轴承座33、丝杆34、螺母35、第二U形杆36、旋转盘37和T形插块38；小固定板31的右侧壁与第二滑板5左侧壁的上部设置为固定连接，小固定板31位于直角梯形滑块24的下方，第二轴承座32的顶部与小固定板31底部的左端设置为固定连接，第三轴承座33位于第二轴承座32的右侧，第三轴承座33的顶部与小固定板31底部的右端设置为固定连接，丝杆34的右端与第三轴承座33内的轴承设置为过盈连接，丝杆34的左端与第二轴承座32内的轴承设置为过盈连接，丝杆34上设置有螺母35，螺母35与丝杆34相配合，第二U形杆36位于螺母35的下方，第二U形杆36与螺母35设置为固定连接，第二U形杆36的右部位于第二滑板5的第四导向孔52内，第二U形杆36的两个右端与第二压板8左侧壁的下部设置为固定连接，旋转盘37的右侧壁与丝杆34的左端设置为固定连接，T形插块38的右侧壁与第二压板8左侧壁的上部设置为固定连接，T形插块38位于第二U形杆36的上方，T形插块38与第二滑板5的T形插槽53相对应，T形插块38位于E形插块26的下方。

还包括有长固定板61、长滑板62、套管63、弹射管64、L形连接板65和第三定位螺栓66；长固定板61的左侧壁开有左右贯穿的第一滑槽611，长固定板61的前侧壁开有前后贯穿的第二滑槽612，第一滑槽611与第二滑槽612相连通，长固定板61位于第一压板7和第二压板8的右侧，长固定板61的底部与底座1的顶部设置为固定连接，长滑板62滑动式位于长固定板61的第二滑槽612内，套管63嵌在长滑板62上，套管63位于长固定板61的第一滑槽611内，套管63内设置有弹射管64，弹射管64与套管63相接触，L形连接板65的前右端与长滑板62的左侧壁设置为固定连接，L形连接板65的后左端与套管63的前侧壁设置为固定连接，L形连接板65上安装有第三定位螺栓66，第三定位螺栓66与L形连接板65设置为螺纹连接，第三定位螺栓66位于套管63的前方。

还包括有长齿板71、小齿板72、第一小导向杆73、第一弹簧74、小导向板75、第二小导向杆76、弧形压板77和第二弹簧78；长齿板71的后侧壁与长固定板61的前侧壁设置为固定连接，长齿板71位于长滑板62的左侧，小齿板72位于长齿板71的前方，小齿板72与长齿板71相啮合，第一小导向杆73的后端与小齿板72前侧壁的中部设置为固定连接，L形连接板65的前侧壁开有孔，第一小导向杆73位于L形连接板65前侧壁的孔内，第一弹簧74位于小齿板72和L形连接板65之间，第一弹簧74套在第一小导向杆73上，小导向板75的右侧壁与长滑板62左侧壁的后部设置为固定连接，小导向板75上开有孔，第二小导向杆76滑动式位于小导向板75的孔内，第二小导向杆76位于长固定板61的左侧，弧形压板77的后侧壁与第二小导向杆76的前端设置为固定连接，弧形压板77位于弹射管64的后方，弧形压板77与弹射管64相匹配，弧形压板77与弹射管64相接触，第二弹簧78位于弧形压板77与小导向板75之间，第二弹簧78套在第二小导向杆76上。

还包括有T形支架81、滑轮组82、拉线83和铜锣84；T形支架81位于底座1的右侧，T形支架81的上端安装有滑轮组82，拉线83穿过滑轮组82，拉线83与铜锣84的顶部设置为固定连接，铜锣84位于T形支架81的左侧。

还包括有托板91、第一滚轮92和第二滚轮93；托板91位于底座1和T形支架81的下方，底座1和T形支架81均与托板91设置为固定连接，托板91的底部左右对称式连接有第一滚轮92和第二滚轮93。

工作原理：因为本发明包括有底座1、第一移动装置2、第二移动装置3、第一滑板4、第二滑板5、第一长导向杆6、第一压板7、第二压板8、第一定位螺栓9和第二定位螺栓10，所以当需要使用本发明时，首先将要检测的皮革放置到第一压板7、第二压板8与第一滑板4、第二滑板5之间，此时皮革的上部位于第一压板7与第一滑板4之间，皮革的下部位于第二压板8与第二滑板5之间，然后通过第一移动装置2带动第一压板7向左进行运动，从而将皮革的上部紧紧的夹住，然后通过第二移动装置3带动第二压板8向左进行运动，从而将皮革的下部紧紧的夹住，此时第二压板8位于底座1的第一凹槽11内，能够防止第二压板8乱转，然后人们压住第二滑板5，并向上移动第一滑板4，从而对被夹住的皮革进行拉伸检测，当皮革被拉断时，对其拉伸的长度进行记录，并与标准数据进行比对，从而鉴别出皮革的真伪，第一长导向杆6为第一滑板4和第二滑板5提供滑动导向辅助，第一定位螺栓9和第二定位螺栓10能够分别对第一滑板4和第二滑板5进行固定，防止第一滑板4和第二滑板5乱动，本发明对皮革固定牢固，人们能够很容易的对皮革进行拉伸，鉴别效率高。

因为第一移动装置2包括有第一轴承座21、长螺杆22、第一U形杆23、直角梯形滑块24、T形滑块25和E形插块26，所以当使用第一移动装置2时，首先将皮革放置到第一滑板4与第一压板7之间，然后转动长螺杆22，长螺杆22带动直角梯形滑块24和T形滑块25向上运动，当直角梯形滑块24运动到第一U形杆23内时，直角梯形滑块24会推动第一U形杆23向左进行运动，从而带动第一压板7和E形插块26一起向左进行移动，由于E形插块26与第一滑板4的E形槽43相对应，所以E形插块26可以插入到E形槽43内，从而将皮革紧紧的压住，便于人们对其进行拉伸。

因为第二移动装置3包括有小固定板31、第二轴承座32、第三轴承座33、丝杆34、螺母35、第二U形杆36、旋转盘37和T形插块38，所以当使用第二移动装置3时，首先将皮革放置到第二滑板5与第二压板8之间，通过转动旋转盘37，旋转盘37带动丝杆34进行转动，丝杆34驱动螺母35进行运动，螺母35带动第二U形杆36向左进行移动，第二U形杆36带动第二压板8和T形插块38向左进行移动，并将T形插块38插入到第二滑板5的T形插槽53内，从而将皮革紧紧的夹住，便于人们对皮革进行拉伸检测。

因为还包括有长固定板61、长滑板62、套管63、弹射管64、L形连接板65和第三定位螺栓66，所以当皮革被拉开后，还可以对皮革进行弹性测试，此时人们可以使长滑板62在长固定板61的第二滑槽612内进行上下滑动，并将长滑板62和套管63滑动到与皮革相对应的位置，然后拧紧第三定位螺栓66，即可实现固定，然后在套管63内，向左推动弹射管64，弹射管64开始对拉伸开的皮革进行推动，当将皮革向左推动到设定位置时，再松开对弹射管64的约束，由于弹射管64采用塑料制成，所以弹射管64很轻，此时弹射管64被所推压的皮革弹射出去，由此能够对皮革的弹性进行检测，再通过与标准数据比对，从而对皮革的真伪进行鉴别，套管63和弹射管64可以在长固定板61的第一滑槽611内进行滑动。

因为还包括有长齿板71、小齿板72、第一小导向杆73、第一弹簧74、小导向板75、第二小导向杆76、弧形压板77和第二弹簧78，所以当需要对弹射管64的上下位置进行调整时，可以先将第三定位螺栓66拧松，然后对长滑板62、套管63和弹射管64进行上下滑动，当对套管63和弹射管64的位置调整完毕后，人们松开所拉住的第一小导向杆73，小齿板72和第一小导向杆73在第一弹簧74的作用下，向后进行运动，第一弹簧74将小齿板72紧紧的压在长齿板71上，从而能够轻松便捷的通过小齿板72与长齿板71的啮合对长滑板62的位置进行固定，而且当弹射管64对皮革进行推动，并将皮革推动到设定位置时，人们还可以通过第二弹簧78带动弧形压板77和第二小导向杆76向前进行运动，并将弧形压板77紧紧的压在弹射管64上，从而利用摩擦力对弹射管64进行固定，解放人们的双手，省时省力。

因为还包括有T形支架81、滑轮组82、拉线83和铜锣84，所以当对皮革进行弹性检测时，可以拉动拉线83，拉线83再带动铜锣84进行上下运动，并铜锣84运动到设定的位置时，然后再发射弹射管64，通过弹射管64对铜锣84击打产生的声响，对皮革的弹性进行检测，从而对皮革的真伪进行鉴别。

因为还包括有托板91、第一滚轮92和第二滚轮93，所以在本发明中，人们可以通过第一滚轮92和第二滚轮93将本发明移动到设定的位置，从而方便的对皮革的真伪进行鉴别。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
