技术领域

本发明属于电力防护设施技术领域，更具体地说，特别涉及一种安装有供鸟类栖息机构的电力架装置。

背景技术

在空旷的田野中，或树木稀少地区，电力线路电杆横担成了鸟类栖息建巢的理想地方。但由于电杆横担距导线一般30cm左右，鸟类建巢所用材料有时会有细铁丝等金属材料，即使用干树枝在下雨时也会造成接地跳闸事故发生，有时还会造成火灾发生。运行人员安装了驱鸟器，没过一段时间鸟就适应了，毫无顾忌的建起巢来。运行检修人员进行了强拆，鸟更顽强，拆了重建，就是不愿意离开。隐患不断，很难根除，时有发生，同时还会伤害鸟类产卵孵化，这种线巢矛盾很难根除，所以现在就在电力架上出现了一些诱鸟巢装置。

例如申请号为201720906491.5的专利，公开了一种安装在水泥杆上的诱鸟巢，属于电力设施保护技术领域。技术方案：钢丝网鸟巢固定架固定在电杆(1)上，位于横担(2)的下方，钢丝网鸟巢通过固定螺栓固定在角铁一(3)和角铁二(4)上，钢丝网鸟巢包含钢丝鸟巢龙骨(8)、柳条鸟巢围堰(9)、导线(11)和闪亮彩带(12)，所述钢丝鸟巢龙骨(8)为半圆球形钢丝圈，中间设有四道骨架，所述柳条鸟巢围堰(9)为细柳条，交错编织在钢丝鸟巢龙骨(8)上，所述闪亮彩带(12)系在柳条鸟巢围堰(9)上。本发明有利于吸引鸟类在此筑巢，远离横担导线，既解决了鸟类栖息的地方，又防止因鸟类建巢造成的线巢矛盾。既保护了线路安全运行，又保护了鸟类栖息繁衍。

再例如申请号为201621086347.3的专利，公开了一种人工引鸟巢，它由人工鸟巢、上支架、下支架、压板组成，上支架和下支架分别贴合放在“L”形的杆塔横担角钢的上下两面并固定在一起，使得上支架和下支架从上下两面包住杆塔横担角钢并固定在杆塔横担角钢上；人工鸟巢的巢底底部坐落在上支架的上面中间位置，鸟巢螺栓依次向上穿过上支架中间的圆孔、鸟巢安装孔、压板安装孔后与支架螺帽一起，将人工鸟巢固定在上支架上。本发明采用螺栓式固定将碗形的人工鸟巢固定在上支架上，这样不仅能引导鸟类远离电力设施带电部位筑巢，保护鸟类免受电击伤害，而且能有效地避免鸟类引起的电力跳闸，并且具有安装牢固、不位移、不脱落、保护鸟类和高压杆塔输电安全的优点。

基于上述检索发现，其两项专利同时结合现有技术中的多数电力架，其在使用时存在以下问题：现有的电力架上的诱鸟巢均为露天式结构，在降雨天气时雨水会灌入鸟巢中，若是鸟巢中有幼鸟则可能会对其健康造成影响，若是羽毛湿透的幼鸟向外蹦出不慎蹦到电线上也可能会对线路造成影响，而且这些电力架长期使用后外侧可能会存在较多脏物，可能会对电力架造成锈蚀，影响使用寿命。

于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种安装有供鸟类栖息机构的电力架装置，以期达到更具有更加实用价值性的目的。

发明内容

为了解决上述技术问题，本发明提供一种安装有供鸟类栖息机构的电力架装置，以解决现有的电力架上的诱鸟巢均为露天式结构，在降雨天气时雨水会灌入鸟巢中，若是鸟巢中有幼鸟则可能会对其健康造成影响，若是羽毛湿透的幼鸟向外蹦出不慎蹦到电线上也可能会对线路造成影响，而且这些电力架长期使用后外侧可能会存在较多脏物，可能会对电力架造成锈蚀，影响使用寿命的问题。

本发明安装有供鸟类栖息机构的电力架装置的目的与功效，由以下具体技术手段所达成：

一种安装有供鸟类栖息机构的电力架装置，包括主杆体、遮雨罩、固定链、鸟巢座、清洗座、下转轴、电机座、电机、传动带、上转轴、线缆固定装置、线缆托架、防护条、吸水海绵、毛刷和清洗棉；所述主杆体的顶部两侧固定对称安装有三组共六个线缆托架；每个所述线缆托架的一侧底部均固定设置有一个线缆固定装置；六个所述线缆托架的顶部还均固定设置有若干防护条；所述主杆体的外侧通过螺栓固定安装有一个遮雨罩；所述遮雨罩的底部通过六根固定链安装有三个鸟巢座；所述主杆体的外侧还通过螺栓固定安装有一个上转轴和一个下转轴；所述主杆体的底部一侧固定连接有一个电机座；所述电机座的顶部固定安装有一个电机；所述电机的转轴一侧也固定安装有一组主动转轴；所述主杆体的外侧还活动安装有一个清洗座；两根所述传动带的一侧与清洗座的顶部相连接；两根所述传动带的另一侧与清洗座的底部相连接，且传动带依次缠绕在上转轴、电机转轴一侧的主动转轴和下转轴外侧；所述清洗座的内侧空腔中固定设置有两块吸水海绵；所述清洗座的内侧还固定设置有两组毛刷和一组清洗棉。

进一步的，所述遮雨罩的底部设置有六根支撑筋条，且六根固定链的顶部分别固定连接在这六根支撑筋条的底部。

进一步的，所述遮雨罩的顶部为一层玻璃钢组成，且遮雨罩为一个圆台状结构。

进一步的，所述鸟巢座为钢丝编织成的碗状结构。

进一步的，所述清洗座由两部分组成，通过螺栓组装连接，并且可由传动带带动其上下移动。

进一步的，所述吸水海绵和清洗棉之间通过若干细管相连接。

进一步的，所述毛刷共设置有两层，且分别设置在清洗棉的顶部和底部。

进一步的，所述防护条的外侧均固定设置有若干倒刺状凸起结构。

与现有技术相比，本发明具有如下有益效果：

遮雨罩和鸟巢座的设置，有利于保证线路正常运行，鸟巢座能吸引鸟类在其顶部进行筑巢，这样就不会在带电部位进行筑巢，从而保护鸟类并且避免引起跳闸，遮雨罩的顶部为一层玻璃钢组成，且遮雨罩为一个圆台状结构，遮雨罩在降雨天气时可以遮挡雨水使底部的鸟巢座起到避雨作用，防止雨水对幼鸟的健康造成影响，避免雨水将鸟巢内的幼鸟淋湿，也防止幼鸟跳出而造成触电影响线路运行。

清洗座的设置，有利于清理的安全性和方便性，当主杆体的外侧灰尘等赃物较多需要进行清理时，先将清洗座通过顶部的加水口加入清洗液，这些清洗液会吸收到吸水海绵中，然后使用外部的控制器控制电机带动其转轴一侧的主动转轴进行旋转，从而带动传动带在上转轴和下转轴的外侧旋转，从而即可带动清洗座上下移动，清洗座上下移动过程中毛刷会先和主杆体的外侧接触刷掉大部分泥土，然后吸水海绵中的水通过管道渗入清洗棉中，清洗棉与主杆体外侧摩擦进行进一步清理，在清理电力架时无需人工攀爬，清理更加方便安全。

附图说明

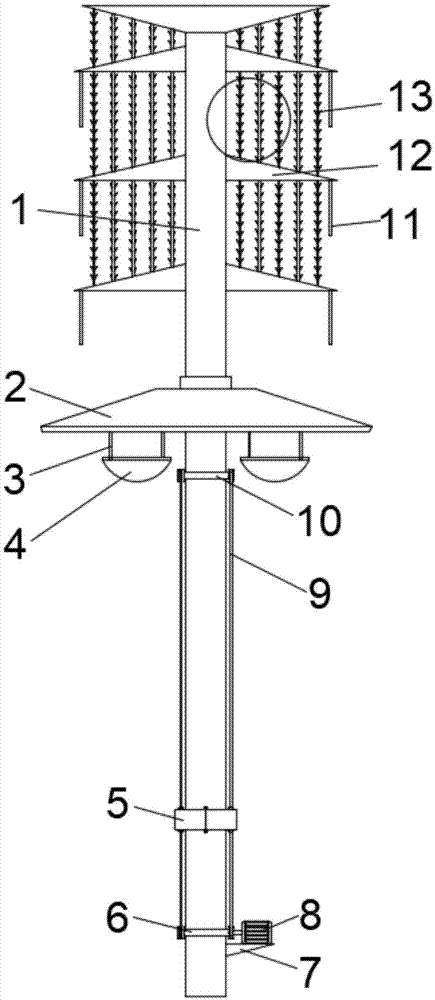

图1是本发明的主视结构示意图。

图2是本发明的清洗座主剖视结构示意图。

图3是本发明的遮雨罩主剖视结构示意图。

图4是本发明的清洗座俯视结构示意图。

图5是本发明的主杆体局部侧视结构示意图。

图6是本发明的遮雨罩仰视结构示意图。

图7是本发明的鸟巢座俯视结构示意图。

图8是本发明的图1局部放大结构示意图。

图9是本发明的遮雨罩俯视结构示意图。

图中，部件名称与附图编号的对应关系为：

主杆体1、遮雨罩2、固定链3、鸟巢座4、清洗座5、下转轴6、电机座7、电机8、传动带9、上转轴10、线缆固定装置11、线缆托架12、防护条13、吸水海绵14、毛刷15和清洗棉16。

具体实施方式

下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。

在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例：

如附图1至附图9所示：

本发明提供一种安装有供鸟类栖息机构的电力架装置，包括主杆体1、遮雨罩2、固定链3、鸟巢座4、清洗座5、下转轴6、电机座7、电机8、传动带9、上转轴10、线缆固定装置11、线缆托架12、防护条13、吸水海绵14、毛刷15和清洗棉16；

主杆体1的顶部两侧固定对称安装有三组共六个线缆托架12；每个线缆托架12的一侧底部均固定设置有一个线缆固定装置11；六个线缆托架12的顶部还均固定设置有若干防护条13；主杆体1的外侧通过螺栓固定安装有一个遮雨罩2；遮雨罩2的底部通过六根固定链3安装有三个鸟巢座4；

主杆体1的外侧还通过螺栓固定安装有一个上转轴10和一个下转轴6；主杆体1的底部一侧固定连接有一个电机座7；电机座7的顶部固定安装有一个电机8；电机8的转轴一侧也固定安装有一组主动转轴；主杆体1的外侧还活动安装有一个清洗座5；两根传动带9的一侧与清洗座5的顶部相连接；

两根传动带9的另一侧与清洗座5的底部相连接，且传动带9依次缠绕在上转轴10、电机8转轴一侧的主动转轴和下转轴6外侧；清洗座5的内侧空腔中固定设置有两块吸水海绵14；清洗座5的内侧还固定设置有两组毛刷15和一组清洗棉16。

其中，所述遮雨罩2的底部设置有六根支撑筋条，且六根固定链3的顶部分别固定连接在这六根支撑筋条的底部，这些支撑筋条既可以提高遮雨罩2的整体强度，又能对固定链3和底部的鸟巢座4起到更好的支撑作用。

其中，所述遮雨罩2的顶部为一层玻璃钢组成，且遮雨罩为一个圆台状结构，遮雨罩2在降雨天气时可以遮挡雨水使底部的鸟巢座4起到避雨作用，避免雨水将鸟巢内的幼鸟淋湿，也防止幼鸟跳出而造成触电影响线路运行。

其中，所述鸟巢座4为钢丝编织成的碗状结构，所以能吸引鸟类在其顶部进行筑巢，这样就不会在带电部位进行筑巢，从而保护鸟类并且避免引起跳闸。

其中，所述清洗座5由两部分组成，通过螺栓组装连接，并且可由传动带9带动其上下移动，当主杆体1的外侧灰尘等赃物较多需要进行清理时，使用外部的控制器控制电机8带动其转轴一侧的主动转轴进行旋转，从而带动传动带9在上转轴10和下转轴6的外侧旋转，从而即可带动清洗座5上下移动，清洗座5上下移动过程中毛刷15会先和主杆体1的外侧接触刷掉大部分泥土，然后吸水海绵14中的水通过管道渗入清洗棉16中，清洗棉16与主杆体1外侧摩擦进行进一步清理，在清理电力架时无需人工攀爬，清理更加方便安全。

其中，所述吸水海绵14和清洗棉16之间通过若干细管相连接，当主杆体1的外侧灰尘等赃物较多需要进行清理时，先将清洗座5通过顶部的加水口加入清洗液，这些清洗液会吸收到吸水海绵14中，然后吸水海绵14中的水通过管道渗入清洗棉16中，清洗棉16与主杆体1外侧摩擦进行进一步清理。

其中，所述毛刷15共设置有两层，且分别设置在清洗棉16的顶部和底部，在清洗座5向上移动或向下移动时均可使毛刷15对主杆体1的外侧进行初步清理。

其中，所述防护条13的外侧均固定设置有若干倒刺状凸起结构，鸟巢座4因为是碗状结构，所以能吸引鸟类在其顶部进行筑巢，而带电部位均设置有若干防护条13，并且防护条13上的倒刺可有效避免鸟类在其附近筑巢，这样就不会在带电部位进行筑巢，从而保护鸟类并且避免引起跳闸。

本实施例的具体使用方式与作用：

本发明中，在使用本装置时，先将主杆体1的底部固定在地面下方，然后将输电线路固定后即可投入使用，鸟巢座4因为是碗状结构，所以能吸引鸟类在其顶部进行筑巢，而带电部位均设置有若干防护条13，并且防护条13上的倒刺可有效避免鸟类在其附近筑巢，这样就不会在带电部位进行筑巢，从而保护鸟类并且避免引起跳闸，而遮雨罩2在降雨天气时可以遮挡雨水使底部的鸟巢座4起到避雨作用，避免雨水将鸟巢内的幼鸟淋湿，也防止幼鸟跳出而造成触电影响线路运行，当主杆体1的外侧灰尘等赃物较多需要进行清理时，先将清洗座5通过顶部的加水口加入清洗液，这些清洗液会吸收到吸水海绵14中，然后使用外部的控制器控制电机8带动其转轴一侧的主动转轴进行旋转，从而带动传动带9在上转轴10和下转轴6的外侧旋转，从而即可带动清洗座5上下移动，清洗座5上下移动过程中毛刷15会先和主杆体1的外侧接触刷掉大部分泥土，然后吸水海绵14中的水通过管道渗入清洗棉16中，清洗棉16与主杆体1外侧摩擦进行进一步清理，在清理电力架时无需人工攀爬，清理更加方便安全，并且清洗座5可通过连接的螺栓拆分，从而对内部的清洗棉16进行清理。

本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
