技术领域

本发明属于园林工程技术领域，尤其是涉及一种用于园林修剪的梯子支撑设备。

背景技术

梯子，日常生活用具，由两根长粗杆子做边，中间横穿适合攀爬的横杆，用于爬高，而在公开号为CN106593281A的公开文件中公开了一种园林修剪梯，该修剪梯中设置的网袋能够收集修剪后的枝叶；设置的脚轮可以在不使用时，立柱横向放倒，可以作为拖动使用，保持携带方便；立柱顶部两端铰接有支撑杆，使得支撑杆可以折叠；设置的橡胶垫具有防滑功能；但是，该装置放置时，若地面不平整，修剪梯会发生偏移或者倾斜，影响工作人员对树木的修剪，且十分的危险。

现有一种装置，使得修剪梯可以直接悬空固定在树干上，以便于对树木进行修剪，有效的避免了修剪梯在放置过程中发生偏移或者倾倒，提高了修剪人员在修剪树木时的稳定性和安全性，且可以随时对修剪梯的位置进行轻松的调整，提高了对该装置的适应性，十分的实用；但是，该装置将修剪梯固定住后，修剪梯的上端没有固定装置，与树干处于接触却不连接的状态，梯子容易向外倾倒，十分的危险。

发明内容

本发明为了克服现有技术的不足，提供一种可有效将修剪梯固定在树干上的用于园林修剪的梯子支撑设备。

为了实现上述目的，本发明采用以下技术方案：一种用于园林修剪的梯子支撑设备,包括用于固定梯子的固定板和用于将固定板固定在树干上的固定扣，所述固定板上设有用于固定梯子的固定开口，所述固定板上设用于将固定板固定在固定扣上的固定机构，所述固定板的底部设有用于支撑固定板的支撑柱，还包括可以固定在树干上的修剪梯，所述修剪梯上还设有用于将修剪梯固定在树干上的夹持机构；通过上述结构的设置，使得修剪梯在使用时，可以稳定的固定在树干上，避免修剪梯在树干上向外倾斜而危害修剪人员的生命，有效的提高了修剪梯使用时的安全性。

进一步的，所述夹持机构包括用于夹持树干的第一夹持臂和第二夹持臂、用于控制第一夹持臂和第二夹持臂移动的控制棒；通过上述结构的设置，可以有效的实现对第一夹持臂和第二夹持臂的驱动，使得第一夹持臂和第二夹持臂可以固定在树干上，实现对修剪梯的固定效果。

进一步的，所述第一夹持臂和第二夹持臂的末端设有用于驱动第一夹持臂和第二夹持臂的驱动棒，所述驱动棒上设有第一卡齿组；通过上述驱动棒的设置，以便于对第一夹持臂和第二夹持臂进行有效的控制，以便于控制第一夹持臂和第二夹持臂对树干进行夹持，提高了夹持的效率。

进一步的，所述控制棒上设有第二卡齿组，所述驱动棒和控制棒之间设有一传动齿轮，所述驱动棒和控制棒分别与传动齿轮啮合连接；通过上述结构的设置，使得驱动棒可以通过传动齿轮驱动控制棒朝着与驱动棒相反的运动方向进行移动，以便于实现对树干的固定效果，提高了对第一夹持臂和第二夹持臂的驱动效率。

进一步的，所述控制棒上设有用于对控制棒的移动进行限位的限位组件和限位板，所述限位组件包括可伸缩的限位块和驱动限位块伸缩运动的伸缩弹簧；通过上述结构的设置，使得控制棒可以通过限位板和限位组件，实现固定的效果，避免第一夹持臂和第二夹持臂在在固定过程中发生松动，而影响固定效果，且结构简单、易于操作，十分的实用。

进一步的，所述固定机构包括用于将固定板锁定在固定扣上的固定装置和用于控制固定装置锁定固定板的驱动装置，所述固定机构与锁定机构活动连接；通过上述固定装置和驱动装置的配合设置，使得修剪梯可以通过上述装置的设置，实现悬空固定的效果，使得修剪梯可以依靠树干的固定实现悬空的设置，使得固定板可以牢牢的固定在树干上，避免固定板与固定扣发生偏移而发生危险，有效的提高了该装置的安全性。

进一步的，所述固定装置包括用于将固定板锁定在固定扣上的移动齿盘和用于驱动移动齿盘对固定板进行锁定和分离的传动组件，所述移动齿盘上设有用于辅助移动齿盘移动的条形滑块，所述固定板上设有与条形滑块相配合的条形滑槽；通过上述移动齿盘和传动组件的设置，使得移动齿盘可以通过传动组件实现对固定板和固定扣之间的固定效果，使得固定板在固定扣上转动到指定位置后进行固定，以便于修剪人员的继续工作，而条形滑块和条形滑槽的设置，使得移动齿盘在移动时更加的稳定顺畅，提高了移动齿盘的移动效率。

本发明具有以下优点：本用于园林修剪的梯子支撑设备通过上述修剪梯和夹持机构的设置，可以有效的实现对修剪梯的固定效果，使得修剪梯在使用时，可以稳定的固定在树干上，避免修剪梯在使用时发生倾倒而危害修剪人员的生命安全，有效的提高了稳定可靠性。

附图说明

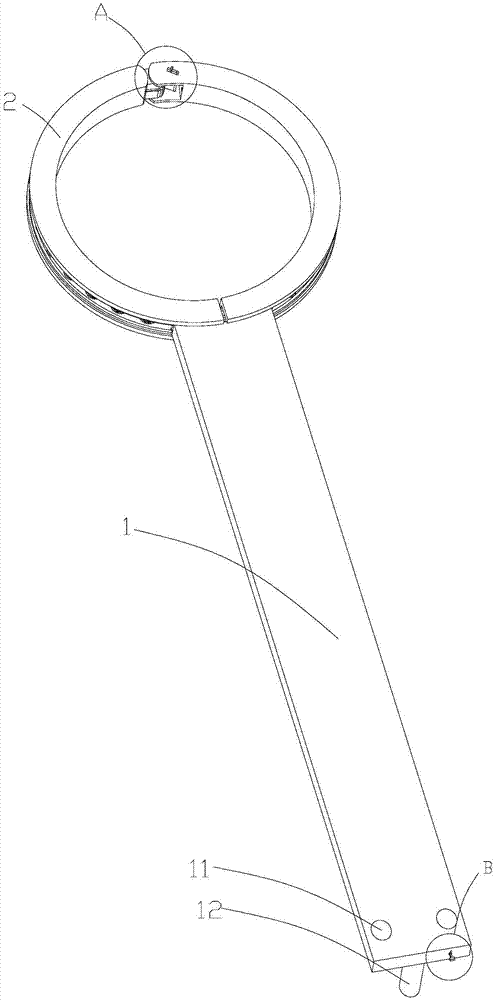

图1为本发明的立体结构图。

图2为图1中的A处的结构放大图。

图3为图1中的B处的结构放大图。

图4为图1中的固定板的立体结构图。

图5为图4中的C处的结构放大图。

图6为图4中的固定板的立体剖视图一。

图7为图6中的D处的结构放大图。

图8为图4中的固定板的立体剖视图二。

图9为图8中的E处的结构放大图。

图10为图8中的F处的结构放大图。

图11为图1中的固定扣的立体结构图。

图12为图11的立体剖视图。

图13为图12中的G处的结构放大图。

图14为本发明中的修剪梯和夹持机构配合的立体结构图。

图15为图14中的H处的结构放大图。

图16为图14的立体剖视图。

图17为图16中的I处的结构放大图。

图18为图17中的J处的结构放大图。

图19为图1中的限位组件的立体剖视图。

具体实施方式

为了使本技术领域的人员更好的理解本发明方案，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本发明的一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本发明保护的范围。

如图1-19所示，一种用于园林修剪的梯子支撑设备，包括用于固定梯子的固定板1和用于将固定板1固定在树干上的固定扣2，所述固定板1上设有用于固定梯子的固定开口11，所述固定板1上设用于将固定板1固定在固定扣2上的固定机构，所述固定扣2上设有用于将固定扣2固定在树干上的锁定机构，所述固定板1的底部设有用于支撑固定板1的支撑柱12，通过上述结构的设置，可以有效的对园林修剪梯进行有效的固定，使得园林修剪梯可以通过固定板实现固定的效果，并通过固定扣固定在树干上，实现对修剪梯的支撑，使得园林修剪梯可以悬空且可靠的固定柱，避免修剪梯在放置时受到地面凹凸的影响，而发生偏移甚至倾倒，有效的提高了对树木进行修剪时的安全性；所述固定机构包括用于将固定板1锁定在固定扣2上的固定装置和用于控制固定装置锁定固定板1的驱动装置，所述固定机构与锁定机构活动连接，通过上述固定装置和驱动装置的配合设置，使得修剪梯可以通过上述装置的设置，实现悬空固定的效果，使得修剪梯可以依靠树干的固定实现悬空的设置，使得固定板可以牢牢的固定在树干上，避免固定板与固定扣发生偏移而发生危险，有效的提高了该装置的安全性。

上述固定扣与固定板活动连接，且上述支撑柱与地面之间留有一定的空隙，在固定板上安装修剪梯后，修剪人员在修剪时，会产生一定的晃动，而支撑柱可以在晃动的时候，起到一定的支撑作用，减少晃动的频率及幅度，提高了修剪树木的稳定性。

所述锁定机构包括用于控制固定扣2合拢和分开的控制装置和用于供固定板1在固定扣2上自由转动的旋转装置，所述固定扣2包括用于将固定板1夹持固定在树干上的第一夹持件21和第二夹持件22，通过上述控制装置和旋转装置的设置，使得固定扣固定在树干上后可以牢牢的固定住，避免固定扣在树干上发生脱离，而导致修剪梯的倾倒，有效的保证了修剪人员的生命安全，且固定板可以在固定扣上自由的转动，以便于调整固定板在固定扣上的位置，使得修剪人员可以随意调整修剪梯的位置，而实现对树木四周的修剪，提高了该装置的适应性，十分的实用；上述第一夹持件与第二夹持件活动连接，第一夹持件和第二夹持件的内壁均为摩擦面。

所述固定装置包括用于将固定板1锁定在固定扣2上的移动齿盘31和用于驱动移动齿盘31对固定板1进行锁定和分离的传动组件，所述移动齿盘31上设有用于辅助移动齿盘31移动的条形滑块311，所述固定板1上设有与条形滑块311相配合的条形滑槽13，通过上述移动齿盘和传动组件的设置，使得移动齿盘可以通过传动组件实现对固定板和固定扣之间的固定效果，使得固定板在固定扣上转动到指定位置后进行固定，以便于修剪人员的继续工作，而条形滑块和条形滑槽的设置，使得移动齿盘在移动时更加的稳定顺畅，提高了移动齿盘的移动效率；所述传动组件包括用于驱动移动齿盘31进行往复运动的驱动杆35、用于支撑驱动杆35进行翻转的支撑座351及用于供驱动板32对驱动杆35进行作用的传动杆36，所述移动齿盘31上设有供驱动杆35往复运动的活动槽312和用于将固定板1锁定在固定扣2上的第三卡齿组313，通过上述结构的设置，使得移动齿盘可以通过上述传动部件实现往复的的运动，以便于对固定板和固定扣进行锁定，节省了驱动固定板和固定扣锁定的时间，提高了对固定板和固定扣进行锁定的效率，且实现了省力的效果，结构非常的简单且易于操作。

当对固定扣和固定板进行锁定时，上述传动杆朝外移动，带动驱动杆的一端朝着与移动齿盘相反的方向移动，驱动杆通过支撑座的支撑，另一端以相反的方向偏转，带动移动齿盘与传动件逐渐接近，直至以移动齿盘与传动件啮合，通过与第二卡齿组的配合，实现对传动件的制动，从而起到锁定固定板和固定扣的作用；而当需要松开固定板和固定扣时，使得传动杆朝着移动齿盘的方向移动，传动杆带动驱动杆的一端朝着移动齿盘移动，而传动杆的另一端则带动移动齿盘离开传动件，直至与传动件分离，从而可以对固定板进行转动调整位置。

所述驱动装置包括用于控制传动组件对移动齿盘31进行驱动的驱动板32和用于控制驱动板32在常态下所处的状态的弹性件33，所述驱动板32上设有可转动的导向板321，所述固定板1上设有用于供导向板321移动的导向槽322，通过上述结构的设置，使得修剪人员可以通过对驱动板的驱动，实现移动齿盘的松脱，以便于对固定板进行驱动，使得固定板在固定扣上转动一定的角度，从而可以对树木继续进行修剪，有效的提高了对树木的修剪效果，弹性件的设置，使得驱动板可以回复原位，自动保持对固定板和固定扣之间的锁定，以保证修剪工作的顺利进行。

上述弹性件采用普通的弹簧设置，为现有技术，此处不再赘述，当需要转动固定板时，只需用脚向下压动驱动板，驱动板通过导向板和导向槽的限位作用，使得驱动板由向下的运动，转变为朝着移动齿盘移动的方向移动的运动，从而带动传动杆朝着移动齿盘的方向移动，实现取消固定板和固定扣之间的锁定的效果，而当放松驱动板时，弹性件会拉动驱动板回复原状，从而带动传动杆朝着与移动齿盘相反的方向移动，实现了对固定板和固定扣进行锁定的效果。

所述控制装置包括用于将第一夹持件21固定在第二夹持件22上的固定块23和用于控制第一夹持件21在第二夹持件22上单向转动的控制组件，所述固定块23上设有第一卡齿组231，所述第一夹持件21与第二夹持件22活动连接，通过上述固定块的设置，使得第一夹持件和第二夹持件可以实现相对转动的效果，使得固定扣可以通过第一夹持件和第二夹持件的分离，套设在树干上，第一夹持件和第二夹持件的合拢，实现对固定扣的固定，且可通过控制组件与第一卡齿组的配合，实现对第一夹持件和第二夹持件合拢时的锁定效果，避免固定扣在固定时发生松脱，而危害工作人员的生命，保证了该装置的安全性；所述控制组件包括用于控制第一夹持件21单向转动的阻挡块24、用于驱动阻挡块24与第一夹持件21分离和接触的驱动块25及用于将驱动块25锁定住的旋转卡块26；所述阻挡块24与第一夹持件21接触时，所述驱动块25转动，所述旋转卡块26在驱动块25上，所述阻挡块24与第一夹持件21分离时，所述驱动块25反向转动，所述旋转卡块26离开驱动块25，通过上述结构的设置，使得阻挡块可以通过驱动块的转动实现对第一卡齿组的固定效果，以避免固定扣的松脱，而旋转卡块的设置，可以有效的驱动块进行锁定，避免旋转卡块轻易的松脱，提高了驱动块对第一夹持件和第二夹持件锁定时的稳定性。

当需要将固定扣固定在树干上修剪树木时，将驱动块转动，带动阻挡块卡在第一卡齿组上，起到避免第一夹持件和第二夹持件分开的作用，第一夹持件和第二夹持件无法分开，将旋转卡块翻转盖在驱动块的上方，避免驱动块被反驱动，而造成第一夹持件和第二夹持件分开；当需要将固定扣从树干上脱离下来时，将旋转卡块翻转离开驱动块的上方，将驱动块反向转动，使得阻挡块离开第一卡齿组，从而可以将第一夹持件和第二夹持件分开。实现固定扣的松脱。

所述旋转装置包括用于对固定板1进行导向限位的环形滑块34和用于支持固定板1在环形滑块34上自由转动的环形滑槽35，所述第一夹持件21和第二夹持件22上均设有用于对固定板1进行制动的第二卡齿组211和多个与第二卡齿组211相配合的传动件212，通过上述环形滑块和环形滑槽的配合设置，使得固定板可以在第一夹持件和第二夹持件上实现自由转动的效果，以便于对修剪梯进行位置的调整，以便于对树木的四周修剪，提高了该装置的适用范围，而传动件的设置，以便于在固定板转动至各个位置时，均可以对固定板进行锁定，加强了对固定板的锁定效果，结构简单且适用；上述传动件采用齿轮设置，为现有技术，此处不再赘述，固定板通过环形滑块在环形滑槽上转动，即在固定扣上自由转动，当移动齿盘与传动件接触时，固定板锁定在固定扣上，当移动齿盘与传动件分离时，固定板与固定扣取消制动。

还包括可以固定在树干上的修剪梯41，所述修剪梯41上还设有用于将修剪梯41固定在树干上的夹持机构，通过上述结构的设置，使得修剪梯在使用时，可以稳定的固定在树干上，避免修剪梯在树干上向外倾斜而危害修剪人员的生命，有效的提高了修剪梯使用时的安全性；所述夹持机构包括用于夹持树干的第一夹持臂42和第二夹持臂43、用于控制第一夹持臂42和第二夹持臂43移动的控制棒44，通过上述结构的设置，可以有效的实现对第一夹持臂和第二夹持臂的驱动，使得第一夹持臂和第二夹持臂可以固定在树干上，实现对修剪梯的固定效果，上述控制棒设于一固定箱内，固定箱通过一弧型杆与修剪梯固定连接，控制棒可以在固定箱内自由的伸缩移动。

所述第一夹持臂42和第二夹持臂43的末端设有用于驱动第一夹持臂42和第二夹持臂43的驱动棒45，所述驱动棒45上设有第一卡齿组451，通过上述驱动棒的设置，以便于对第一夹持臂和第二夹持臂进行有效的控制，以便于控制第一夹持臂和第二夹持臂对树干进行夹持，提高了夹持的效率；所述控制棒44上设有第二卡齿组441，所述驱动棒45和控制棒44之间设有一传动齿轮46，所述驱动棒45和控制棒44分别与传动齿轮46啮合连接，通过上述结构的设置，使得驱动棒可以通过传动齿轮驱动控制棒朝着与驱动棒相反的运动方向进行移动，以便于实现对树干的固定效果，提高了对第一夹持臂和第二夹持臂的驱动效率；上述驱动棒在固定箱内可以自由伸缩移动，驱动棒与控制棒相对设置，与传动齿轮啮合传动，当驱动棒向前推动时，传动齿轮转动，带动控制棒向后移动，实现第一夹持臂和第二夹持臂的松脱，而当驱动棒向后移动时，传动齿轮反向转动，带动控制棒向前移动，从而实现第一夹持臂和第二夹持臂对树干的固定效果。

所述控制棒44上设有用于对控制棒44的移动进行限位的限位组件和限位板47，所述限位组件包括可伸缩的限位块48和驱动限位块48伸缩运动的伸缩弹簧49，通过上述结构的设置，使得控制棒可以通过限位板和限位组件，实现固定的效果，避免第一夹持臂和第二夹持臂在在固定过程中发生松动，而影响固定效果，且结构简单、易于操作，十分的实用；上述当需要固定在树干上时，将驱动棒向后拉动，限位组件与移动至固定箱外部，避免驱动棒的再次移动，而当需要放松时，将驱动棒向前推动，限位组件移动至固定箱内，限位板移动至固定箱外，避免驱动棒的脱离，实现放开修剪梯的效果。
