技术领域

本发明属于污水处理领域，尤其是涉及一种城市粪便处理设备。

背景技术

现代社会中，城市人口越来越多，随之而来的问题，是城市粪便产生的量增多，城市粪便大多是人的粪便，若不加以利用，处理，会对生态造成污染。

人的粪便可以进行固液分离，固体和液体皆是天然肥料，固体粪便可用于沼气生产，然后做农家肥，液体粪便可直接用来作农家肥，进行灌溉施肥，十分的环保。

发明内容

本发明为了克服现有技术的不足，提供一种固液分离效率高的城市粪便处理设备。

为了实现上述目的，本发明采用以下技术方案：一种城市粪便处理设备，包括箱体，所述箱体内设有甩干机构，所述箱体侧壁两边分别设有支撑架，所述支撑架上设有与甩干机构相配合的取料机构；通过甩干机构的设置，可以将粪便投入其中，粪便通过甩干机构将自身所含有的水分离心分离，实现固液分离的效果，液体从甩干机构中分离出来，落入箱体底部，等待收集，同时取料机构在支撑架上，可以随时对固体粪便进行收集，粪便甩干脱水完毕后，取料机构将固体粪便收取，以便于后续的利用，同时另一边的取料机构可以下降，甩干机构继续进行甩干处理，甩干和取料步骤可同时进行，节省了时间，且使得固体和液体可以有效的分离开来，大大提高了固液分离的效率。

进一步的，所述甩干机构包括甩干筒、用于驱动甩干筒旋转的旋转电机及活动档杆，所述活动档杆与甩干筒相配合；通过甩干筒和旋转电机的配合设置，粪便可以投入甩干筒中，甩干筒通过旋转电机的驱动，可以进行快速的旋转，以对甩干筒中的粪便进行离心脱水，将粪便中的液体分离出来，以便于对固体粪便和液体粪便分别进行处理，活动档杆用于对甩干筒中的渗水布兜进行顶动，使得渗水布兜可以发生略微的抖动，使得粪便固液分离的更加彻底。

进一步的，所述取料机构包括升降装置、一侧与升降装置固定连接的连接杆及设于连接杆另一侧的置料装置；通过升降装置和连接杆的配合设置，可以对置料装置进行升降控制，以便于对置料装置中的渗水布兜中的固体粪便进行收集，同时以便于对渗水布兜进行更换，当甩干结束后，可以将置料装置升起，另一个置料装置可以立即降下来，对粪便继续进行甩干处理，取料、甩干可同时进行，提高了对粪便甩干和收取的效率。

进一步的，所述甩干筒的筒壁上设有一条形开口，所述箱体固设有气缸，所述气缸的气缸杆与活动档杆的侧壁固定连接，所述活动档杆与条形开口相配合；条形开口用于在甩干筒进行甩干处理时，气缸对活动档杆进行驱动，活动档杆发生移动，以便于活动档杆对开口处的布兜进行略微的推动，从而可以起到渗水布兜略微抖动的效果，可以将渗水布兜上的粪便抖下来，提高粪便甩干的效率。

进一步的，所述升降装置包括第一驱动电机、支撑杆、分别设于支撑杆上下两端的传动轮及连接两传动轮的传动带，所述第一驱动电机的输出端连接支撑杆底部的传动轮；通过上述结构的设置，第一驱动电机可以对传动轮进行驱动，支撑杆底部的传动轮通过传动带对支撑杆顶部的传动轮进行驱动，从而使得传动带可以带动连接杆进行升降，继而实现对连接杆的升降控制，结构简单有效。

进一步的，所述连接杆一端与传动带相连，所述连接杆另一端设有连接块，所述连接块通过一设于连接杆上的第二驱动电机与连接杆活动连接；通过对于连接杆的设置，使得连接杆可以通过传送带的驱动，带动连接块进行升降，同时连接块可以在连接杆上通过第二驱动电机自由转动，以便于对渗水布兜进行转动更换，提高了更换布兜的效率。

进一步的，所述置料装置包括渗水布兜、弹性金属圈及固定块，所述弹性金属圈固设于渗水布兜的开口处，所述固定块与弹性金属圈可拆卸连接；通过对于渗水布兜进行弹性金属圈的设置，对渗水布兜起到固定的作用，使得渗水布兜可以将开口处撑开，以便于投放粪便，同时可以通过弹性金属圈和固定块之间的设置，将弹性金属圈从固定块上拆开，以便于随时对弹性金属圈进行拆除，即可以对渗水布兜进行拆卸安装，实现了可拆卸的连接方式，使得渗水布兜的更换更加的方便。

进一步的，所述固定块侧壁上设有多个突起部，所述弹性金属圈上设有与突起部相配合的凹槽；通过固定块上的突起部的设置，弹性金属圈上的凹槽可以刚好可以被突起部嵌入，加强了连接处的牢固性，同时使得弹性金属圈可以随时从固定块上拆下来，十分的简单方便。

进一步的，所述固定块侧壁上设有卡槽，所述连接杆上设有与卡槽相配合的限位部，所述限位部与卡槽之间的间隙内通过一挡片铺设有多个滚珠；通过卡槽与限位部的配合设置，使得限位部可在卡槽中自由的移动，以便于渗水布兜通过甩干筒的带动，一起进行旋转，使得粪便可以在渗水布兜中通过甩干筒的旋转，进行甩干处理，同时滚珠的设置，可以减少限位部和卡槽之间的摩擦力，延长装置的使用寿命。

进一步的，所述固定块底部设有卡条，所述甩干筒侧壁上设有与卡条相配合的插槽；通过卡条的设置，可以将卡条插入插槽中，以便于固定块固定在甩干筒上，从而使得渗水布兜可以通过弹性金属圈固定在甩干筒上，以便与置料装置的工作，加强了结构的牢固力。

本发明具有以下优点：本城市粪便处理设备通过甩干机构和取料机构的配合设置，可以将粪便投入渗水布兜内，渗水布兜置入甩干机构中，从而可以实现粪便的固液分离，以便于对固体粪便和液体粪便分别进行处理，十分的环保，该装置固液分离彻底，简单有效。

附图说明

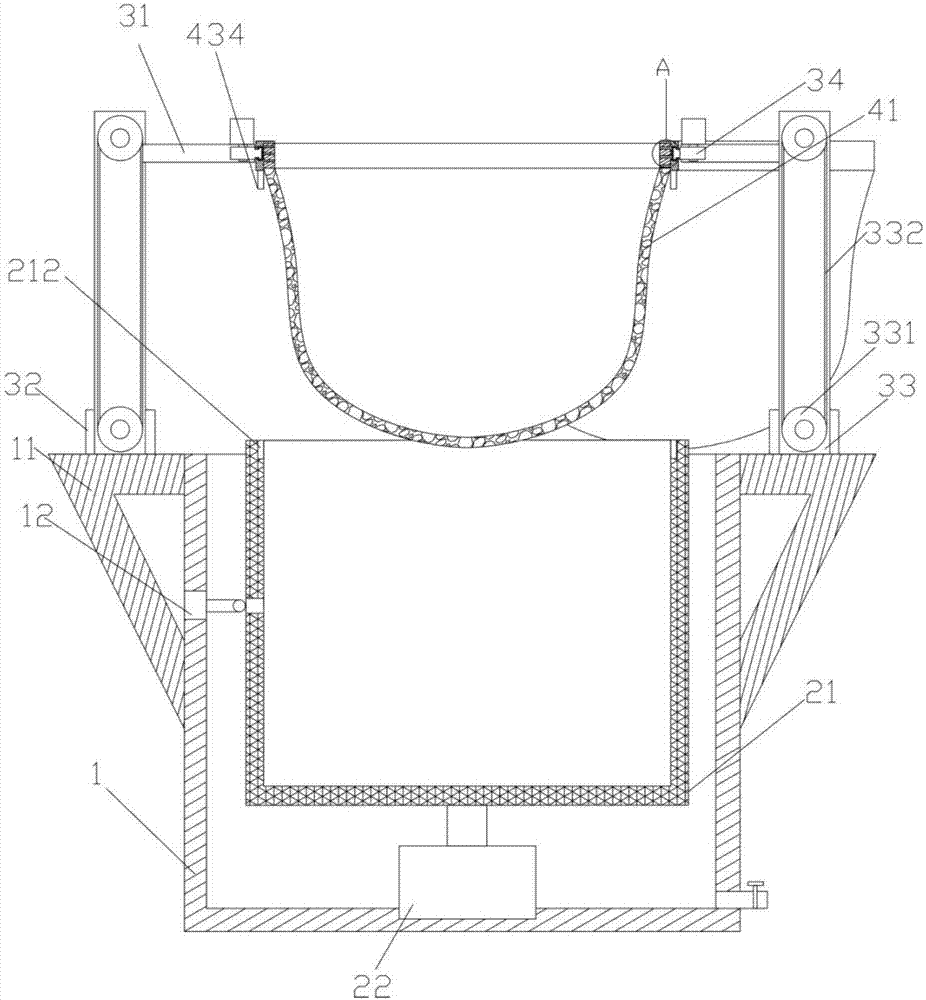

图1为本发明的结构示意图。

图2为图1中的A处的结构放大图。

图3为图1的活动档杆和条形开口的配合结构示意图。

具体实施方式

为了使本技术领域的人员更好的理解本发明方案，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本发明的一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本发明保护的范围。

如图1所示，一种城市粪便处理设备，包括箱体1，所述箱体1内设有甩干机构，所述箱体1侧壁两边分别设有支撑架11，所述支撑架11上设有与甩干机构相配合的取料机构，箱体1侧部底部设有出水口，出水口上设有控制阀门，用于输送液体粪便，通过甩干机构的设置，可以将粪便投入其中，粪便通过甩干机构将自身所含有的水分离心分离，实现固液分离的效果，液体从甩干机构中分离出来，落入箱体1底部，等待收集，同时取料机构在支撑架上，可以随时对固体粪便进行收集，粪便甩干脱水完毕后，取料机构将固体粪便收取，以便于后续的利用，同时另一边的取料机构可以下降，甩干机构继续进行甩干处理，甩干和取料步骤可同时进行，节省了时间，且使得固体和液体可以有效的分离开来，大大提高了固液分离的效率。

所述甩干机构包括甩干筒21、用于驱动甩干筒21旋转的旋转电机22及活动档杆23，所述活动档杆23与甩干筒21相配合，所述甩干筒21设为网格状，旋转电机22设于箱体1的底部，旋转电机22的输出轴与甩干筒21底部固定连接，旋转电机22驱动甩干筒21，通过甩干筒21和旋转电机22的配合设置，粪便可以投入甩干筒21中，甩干筒21通过旋转电机22的驱动，可以进行快速的旋转，以对甩干筒21中的粪便进行离心脱水，将粪便中的液体分离出来，以便于对固体粪便和液体粪便分别进行处理，活动档杆23用于对甩干筒21中的渗水布兜41进行顶动，使得渗水布兜可以发生略微的抖动，使得粪便固液分离的更加彻底；所述取料机构包括升降装置、一侧与升降装置固定连接的连接杆31及设于连接杆31另一侧的置料装置，连接杆31连接在升降装置的传动带332上，通过升降装置和连接杆31的配合设置，可以对置料装置进行升降控制，以便于对置料装置中的渗水布兜41中的固体粪便进行收集，同时以便于对渗水布兜41进行更换，当甩干结束后，可以将置料装置升起，另一个置料装置可以立即降下来，对粪便继续进行甩干处理，取料、甩干可同时进行，提高了对粪便甩干和收取的效率。

所述甩干筒21的筒壁上设有一条形开口211，所述箱体1固设有气缸12，所述气缸12的气缸杆与活动档杆23的侧壁固定连接，所述活动档杆23与条形开口211相配合，活动档杆23的位置与条形开口211的位置相对应，条形开口211用于在甩干筒21进行甩干处理时，气缸12对活动档杆23进行驱动，活动档杆23发生移动，活动档杆23在甩干筒21转动的时候，通过气缸12进行伸缩运动，以便于活动档杆23对开口处的渗水布兜41进行略微的推动，从而可以实现渗水布兜41略微抖动的效果，从而可以将渗水布兜41上的粪便抖下来，避免粪便一直粘在渗水布兜41的壁上，提高粪便甩干的效率。

所述升降装置包括第一驱动电机32、支撑杆33、分别设于支撑杆33上下两端的传动轮331及连接两传动轮331的传动带332，所述第一驱动电机32的输出端连接支撑杆33底部的传动轮331，第一驱动电机32上设有感应模块，感应模块通过电线连接外部PLC控制器，第一驱动电机32控制传动轮331转动，当传动轮331通过传送带332控制连接杆31到达指定位置时，渗水布兜41刚好置于甩干筒21内，此时第一驱动电机32会停止转动，当甩干结束后，第一驱动电机32反向转动，第一驱动电机32驱动传动轮331，传动轮331通过传动带332控制连接杆31向上移动，当渗水布兜41完全离开甩干筒21后，第一驱动电机32停止转动，而另一侧的升降装置控制新的渗水布兜41进入甩干筒21内，通过上述结构的设置，第一驱动电机32可以对传动轮331进行驱动，支撑杆33底部的传动轮331通过传动带332对支撑杆33顶部的传动轮331进行驱动，从而使得传动带332可以带动连接杆331进行升降，继而实现对连接杆331的升降控制，结构简单有效，所述连接杆31一端与传动带332相连，所述连接杆31另一端设有连接块34，所述连接块34通过一设于连接杆31上的第二驱动电机311与连接杆31活动连接，当渗水布兜41离开甩干筒21后，第二驱动电机331带动连接块34转动离开甩干筒21上方，此时，另一侧的渗水布兜41便可以置入甩干筒21内，继续进行甩干工作，通过对于连接杆31的设置，使得连接杆31可以通过传送带332的驱动，带动连接块34进行升降，同时连接块34可以在连接杆31上通过第二驱动电机311自由转动，以便于对渗水布兜41进行转动更换，提高了更换渗水布兜41的效率。

所述置料装置包括渗水布兜41、弹性金属圈42及固定块43，所述弹性金属圈42固设于渗水布兜41的开口处，所述固定块43与弹性金属圈42可拆卸连接，所述渗水布兜41采用土工布制成，弹性金属圈42固定在渗水布兜41的开口处，弹性金属圈42可以自由伸缩，当需要更换渗水布兜41时，可以将弹性金属圈42向内收缩，从而可以将弹性金属圈42取得出来，再将新的渗水布兜41上的弹性金属圈42收缩，置入连接块34中，放开弹性金属圈42，便可以扣入连接块34中，通过对于渗水布兜41进行弹性金属圈42的设置，对渗水布兜41起到固定的作用，使得渗水布兜41可以将开口处撑开，以便于投放粪便，同时可以通过弹性金属圈42和固定块43之间的设置，将弹性金属圈42从固定块43上拆开，以便于随时对弹性金属圈42进行拆除，即可以对渗水布兜41进行拆卸安装，实现了可拆卸的连接方式，使得渗水布兜41的更换更加的方便。

所述固定块43侧壁上设有多个突起部431，所述弹性金属圈42上设有与突起部431相配合的凹槽421，弹性金属圈42可以通过伸缩变化嵌入突起部431，从而起到固定弹性金属圈42的效果，通过固定块43上的突起部431的设置，弹性金属圈42上的凹槽421可以刚好可以被突起部431嵌入，加强了连接处的牢固性，同时使得弹性金属圈42可以随时从固定块43上拆下来，十分的简单方便，所述固定块43侧壁上设有卡槽432，所述连接杆31上设有与卡槽432相配合的限位部312，所述限位部312与卡槽432之间的间隙内通过一挡片铺设有多个滚珠433，通过卡槽432与限位部312的配合设置，使得限位部312可在卡槽432中自由的移动，以便于渗水布兜41通过甩干筒21的带动，一起进行旋转，使得粪便可以在渗水布兜41中通过甩干筒21的旋转，进行甩干处理，同时滚珠433的设置，可以减少限位部312和卡槽432之间的摩擦力，延长装置的使用寿命，所述固定块43底部设有卡条434，所述甩干筒21侧壁上设有与卡条434相配合的插槽212，固定块43通过卡条434插入插槽212，固定在甩干筒21上，从而使得渗水布兜41可以固定在甩干筒21上，随着甩干筒21的转动而转动，通过卡条434的设置，可以将卡条434插入插槽212中，以便于固定块43固定在甩干筒21上，从而使得渗水布兜41可以通过弹性金属圈42固定在甩干筒21上，以便与置料装置的工作，加强了结构的牢固力。
