技术领域

本发明属于衣物烘干技术领域，更具体地说，特别涉及用于批量服装衣物的烘干设备。

背景技术

衣物烘干机是洗涤机械中的一种，一般在水洗脱水之后，用来除去服装和其他纺织品中的水分。

本发明人在检索专利的过程中发现了相似的用于衣物烘干方面的专利，例如，申请号为：CN200410020025.4中涉及一种衣物烘干机，包括形成衣物烘干机的顶面的顶盖和形成衣物烘干机的背面的后盖；其特征在于：还包括导向板；所述的导向板的一端结合在顶盖的后侧面上，另一端结合在后盖的后侧上端；所述的导向板在组装顶盖时可防止螺丝在顶盖上产生裂纹，

又如申请号CN201380035939.5公开了一种衣物烘干机，包括外部壳体(2)和空气过滤筒，所述外部壳体具有前壁，所述前壁设置有衣物装载/卸载通过开口，所述空气过滤筒(以可移除的方式配装到由衣物干燥气流所穿过的通风口中，所述空气过滤筒包括大致袋状或兜状的第一空气过滤外壳或容器和大致袋状或兜状的第二空气过滤外壳或容器，所述第一空气过滤外壳或容器定尺寸成用于插入/塞入到所述通风口中，所述第二空气过滤外壳或容器配装/凹进到所述第一空气过滤外壳或容器中从而被穿过所述第一空气过滤外壳或容器的大致相同的气流所通过。

基于上述，本发明人发现，基于上述发明，结构复杂，大多为应用于洗衣机内部的结构，不具独立使用性和批量烘干的功能，且现有的用于批量服装衣物的烘干设备在批量烘干时，无法对内部需要烘干的衣物进行移动，使烘干的气流对衣物不同的位置进行烘干操作，使衣服快速彻底的被烘干。

于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种可以对衣物进行多角度烘干的用于批量服装衣物的烘干设备，以期达到更具有更加实用价值性的目的。

发明内容

为了解决上述技术问题，本发明提供用于批量服装衣物的烘干设备，以解决上述现有的结构复杂，大多为应用于洗衣机内部的结构，不具独立使用性和批量烘干的功能，且现有的用于批量服装衣物的烘干设备在批量烘干时，无法对内部需要烘干的衣物进行移动，使烘干的气流对衣物不同的位置进行烘干操作，使衣服快速彻底的被烘干的问题。

本发明用于批量服装衣物的烘干设备的目的与功效，由以下具体技术手段所达成：

一种用于批量服装衣物的烘干设备，包括主体，出气孔，进气孔，拉手，动力机，电机，保护罩，传动轴，连接件，传动杆，固定板，贯穿孔，滑槽，导流件，出水口，上旋转件，上滑块，上悬挂孔，上悬挂环，承接件，内悬挂环，连接杆，下旋转件，下滑块，下悬挂孔，下悬挂环，气流件，侧出气孔，翻转轴，密封盖和卡件；所述主体为矩形内部中空结构，且主体的前端通过折页安装有门板，且门板的中间位置通过焊接的方式安装有拉手，并且动力机安装在主体的两侧；所述主体的上方通过焊接的方式安装有保护罩，并且防滑罩的上方安装有电机，且电机的底部通过传动轴贯穿保护罩进入内部，并且传动轴的底部通过焊接得方式与连接件相连接，并且连接件的两侧通过焊接的方式与传动杆的一端相连接，并且传动杆的另一端通过焊接的方式与上旋转件的上方内部相连接；所述连接杆为圆柱形棍状结构，且连接杆的顶部通过焊接的方式与上旋转件的底部边缘位置相连接，并且连接杆的底部通过焊接的方式与下旋转件的顶部连接相连接；所述下旋转件的边缘位置底部设有下悬挂孔，且下悬挂孔的内部安装有下悬挂环。

进一步的，所述出气孔为设在主体上方侧边位置的结构，且进气孔为设在主体底部侧边位置的结构，并且进气孔为倾斜状的圆孔。

进一步的，所述导流件为楔形结构，且导流件通过焊接的方式安装在主体的内部底端，且导流件较低的一端主体底部设有出水口。

进一步的，所述固定板为圆环形板状结构，且固定板的中间位置设有数个圆形的贯穿孔，且固定板的内侧设有圆环状的滑槽，且主体的顶板内侧边也设有圆环状的滑槽。

进一步的，所述上旋转件为圆柱形结构，且上旋转件的外侧边设有圆环状的上滑块，且上旋转件的底部侧边设有数个上悬挂孔，并且上悬挂孔的内部安装有上悬挂环。

进一步的，所述承接件为矩形结构，且承接件的顶部通过焊接的方式安装在上旋转件底部中间部位，且承接件的底部设有内悬挂环。

进一步的，所述下旋转件为圆柱形结构，且下旋转件的侧边设有下滑块，且下滑块通过嵌入的方式安装在滑槽的内部，且下旋转件的上方中间部位设有气流件。

进一步的，所述气流件为圆锥形内部中空结构，且气流件的侧边中间位置设有倾斜的侧出气孔，且气流件的顶部通过翻转轴与密封盖相连接，并且密封盖的底部通过粘接的方式安装有卡件，并且卡件通过嵌入的方式安装在气流件的顶端内部。

与现有技术相比，本发明具有如下有益效果：

在本装置中，首先通过人力通过拉手将主体的门板打开，然后将挂有衣服的晾衣架悬挂在上悬挂环和下悬挂环内部，若是有需要紧急快速烘干的衣物，可以悬挂在内悬挂环内部，当悬挂完成之后，打开动力机开关，使烘干气流从进气孔进入主体内部，此处的进去孔为倾斜状的圆孔，使烘干气流进入的时候可以直接从下往上对衣物进行烘干，若是衣物未进行脱水处理的话，水滴会被导流件进行导流，然后流经出水口从主体内部排出，当烘干气流进入的时候，将电机接通电源，使其通过传动轴进行传动，将上旋转件和下旋转件带动旋转，使气流对衣物进行对方位的烘干，若是需要对某些衣物进行快速烘干的时候，可以打开密封盖，使主体底部的气流从气流件中间位置向上喷出，可以使最大的气流对需要快速烘干的衣物进行烘干，若是没有需要快速烘干的衣物的时候，可以不需要打开密封盖，使气流经过气流件侧边的侧出气孔出气，对主体上方的衣物进行多方位烘干。

附图说明

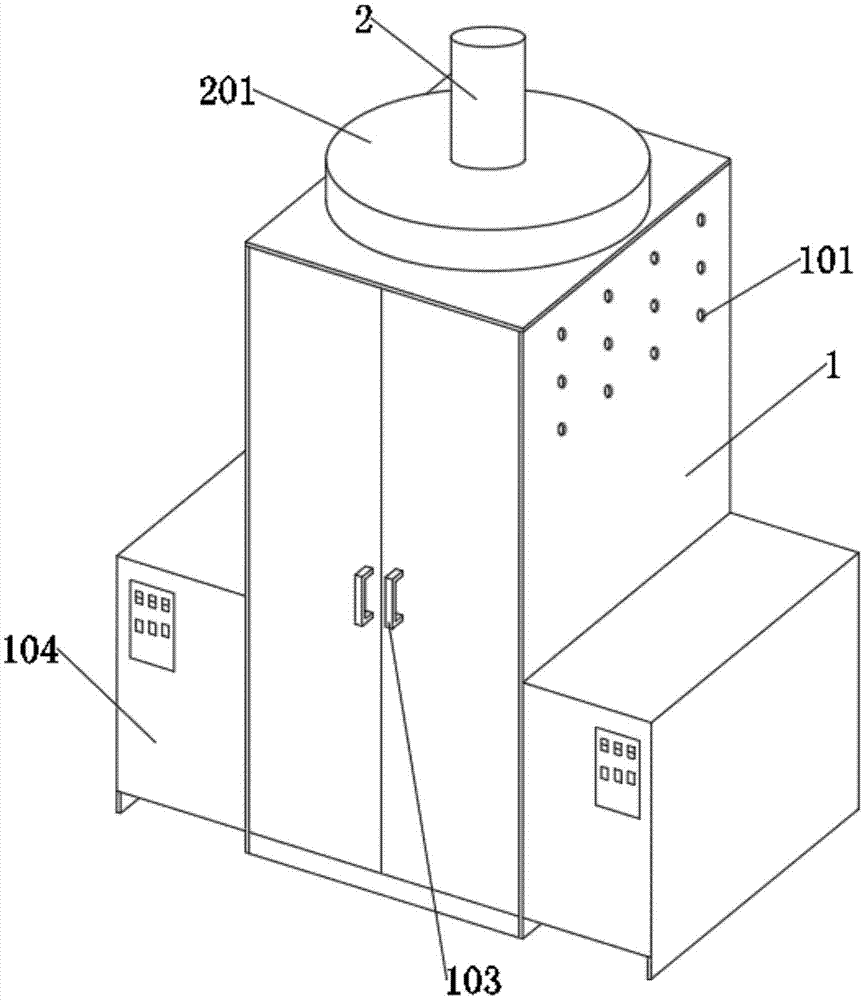

图1是本发明的立体结构示意图。

图2是本发明的俯视结构示意图。

图3是本发明的主视内部结构示意图。

图4是本发明由图3引出的A部局部放大结构示意图。

图5是本发明由图3引出的B部局部放大结构示意图。

图6是本发明的上下旋转件立体结构示意图。

图7是本发明的上旋转件局部内部结构示意图。

图8是本发明的局部内部结构示意图。

图中，部件名称与附图编号的对应关系为：

主体-1，出气孔-101，进气孔-102，拉手-103，动力机-104，电机-2，保护罩-201，传动轴-202，连接件-203，传动杆-204，固定板-3，贯穿孔-301，滑槽-302，导流件-4，出水口-401，上旋转件-5，上滑块-501，上悬挂孔-502，上悬挂环-503，承接件-504，内悬挂环-505，连接杆-6，下旋转件-7，下滑块-701，下悬挂孔-702，下悬挂环-703，气流件-8，侧出气孔-801，翻转轴-802，密封盖-803，卡件-804。

具体实施方式

下面结合附图和实施例对本发明的实施方式作进一步详细描述，以下实施例用于说明本发明，但不能用来限制本发明的范围。

在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例：

如附图1至附图8所示：

本发明提供用于批量服装衣物的烘干设备，包括主体1，出气孔101，进气孔102，拉手103，动力机104，电机2，保护罩201，传动轴202，连接件203，传动杆204，固定板3，贯穿孔301，滑槽302，导流件4，出水口401，上旋转件5，上滑块501，上悬挂孔502，上悬挂环503，承接件504，内悬挂环505，连接杆6，下旋转件7，下滑块701，下悬挂孔702，下悬挂环703，气流件8，侧出气孔801，翻转轴802，密封盖803和卡件804；所述主体1为矩形内部中空结构，且主体1的前端通过折页安装有门板，且门板的中间位置通过焊接的方式安装有拉手103，并且动力机104安装在主体1的两侧；所述主体1的上方通过焊接的方式安装有保护罩201，并且防滑罩201的上方安装有电机2，且电机2的底部通过传动轴202贯穿保护罩201进入内部，并且传动轴202的底部通过焊接得方式与连接件203相连接，并且连接件203的两侧通过焊接的方式与传动杆204的一端相连接，并且传动杆204的另一端通过焊接的方式与上旋转件5的上方内部相连接；所述连接杆6为圆柱形棍状结构，且连接杆6的顶部通过焊接的方式与上旋转件5的底部边缘位置相连接，并且连接杆6的底部通过焊接的方式与下旋转件7的顶部连接相连接；所述下旋转件7的边缘位置底部设有下悬挂孔702，且下悬挂孔702的内部安装有下悬挂环703。

其中，所述出气孔101为设在主体1上方侧边位置的结构，且进气孔102为设在主体1底部侧边位置的结构，并且进气孔102为倾斜状的圆孔，此处的出气孔101提供了本装置往外排气的结构，而进气孔102则是提供了进气的结构，进气孔102为倾斜状的圆孔，使得烘干气流可以从下往上对主体1内部的衣物进行烘干，使其可以对衣物进行多方位的烘干。

其中，所述导流件4为楔形结构，且导流件4通过焊接的方式安装在主体1的内部底端，且导流件4较低的一端主体1底部设有出水口104，从此的导流件4是用来将衣物内部滴落的水滴进行归流，然后通过出水口401排出。

其中，所述固定板3为圆环形板状结构，且固定板3的中间位置设有数个圆形的贯穿孔301，且固定板3的内侧设有圆环状的滑槽302，且主体1的顶板内侧边也设有圆环状的滑槽302，此处的固定板3起到了支撑下旋转件7的作用，而贯穿孔301可以使主体1上方的衣物滴落的水滴可以从贯穿孔301向下排出，然后通过导流件4归流，通过出水口401排出，而滑槽302则是可以使上旋转件5和下旋转件7在旋转的时候可以更加顺畅和按照滑槽302进行旋转。

其中，所述上旋转件5为圆柱形结构，且上旋转件5的外侧边设有圆环状的上滑块501，且上旋转件5的底部侧边设有数个上悬挂孔502，并且上悬挂孔502的内部安装有上悬挂环503，上旋转件5侧边的滑块501使嵌入在滑槽302内部使用的，使其旋转的更加顺畅，而上悬挂孔502和上悬挂环503是用来悬挂衣物和晾衣架的，上旋转件5带动主体1上方的衣物进行旋转，使烘干气流可以对衣物进行多方位的烘干。

其中，所述承接件504为矩形结构，且承接件504的顶部通过焊接的方式安装在上旋转件5底部中间部位，且承接件504的底部设有内悬挂环505，此处的内悬挂环505使用悬挂需要快速烘干的衣物的，内悬挂环505对应着底部气流件8的位置，使气流件8从内部直升的气流可以对衣物进行归流烘干，使衣物快速烘干。

其中，所述下旋转件7为圆柱形结构，且下旋转件7的侧边设有下滑块701，且下滑块701通过嵌入的方式安装在滑槽302的内部，且下旋转件7的上方中间部位设有气流件8，此处的下旋转件7是用来带动主体1下方的衣物进行旋转的，使烘干气流可以对衣物进行对方位烘干，且下滑块701安装在滑槽302内部，则是使下旋转件7在旋转的时候，可以旋转的更加顺畅，而下旋转件7中间位置设有气流件，则是提供了一个气流流动的通道。

其中，所述气流件8为圆锥形内部中空结构，且气流件8的侧边中间位置设有倾斜的侧出气孔801，且气流件8的顶部通过翻转轴802与密封盖803相连接，并且密封盖803的底部通过粘接的方式安装有卡件804，并且卡件804通过嵌入的方式安装在气流件8的顶端内部，此处的气流件8起到了将气流进行归流和分散的作用。当需要对内悬挂环505悬挂的衣物进行快速烘干的时候，打开密封盖803使气流可以直线上升，对内悬挂环505悬挂的衣物进行快速烘干，若是没有需要快速烘干衣物，可以闭合密封盖803，使气流通过气流件8侧边的侧出气孔801，对主体1上方的衣物进行全方位的烘干。

本实施例的具体使用方式与作用：

本发明中，首先通过人力通过拉手103将主体1的门板打开，然后将挂有衣服的晾衣架悬挂在上悬挂环503和下悬挂环703内部，若是有需要紧急快速烘干的衣物，可以悬挂在内悬挂环505内部，当悬挂完成之后，打开动力机104开关，使烘干气流从进气孔102进入主体1内部，此处的进去孔102为倾斜状的圆孔，使烘干气流进入的时候可以直接从下往上对衣物进行烘干，若是衣物未进行脱水处理的话，水滴会被导流件4进行导流，然后流经出水口401从主体1内部排出。

本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
