技术领域

本实用新型涉及杯具，特别涉及一种利用不锈钢冰块制冷的节能杯具。

背景技术

杯具是人们生活中必不可少的饮具，人们可用来喝水、喝酒、喝果汁或喝其它液体状的饮料。人们用杯具喝各种饮料时，如果想将杯中的饮料制冷，目前常用的方法是往杯中直接投入冰块。但是这种直接投入冰块的方法会影响杯中饮料的口感，难以满足人们的需要。

然，如何让杯中的热水或饮料快速冷却并且放置于桌面时避免被用户打翻是目前继续解决的问题。

实用新型内容

实用新型目的：本实用新型针对现有技术的不足，提供一种利用不锈钢冰块制冷的节能杯具。

技术方案：

一种利用不锈钢冰块制冷的节能杯具，包括杯盖、杯身以及底座，所述杯盖上表面正中间设置有吸管插口，所述杯盖上方外部侧面设置有第一外螺纹牙，所述杯盖下方外部侧面位置设置有第二外螺纹牙，所述杯盖上方还设置有顶盖，所述顶盖下方内部侧面位置设置有第一内螺纹牙，所述杯身设置有内壳以及外壳，所述内壳侧面设置有容积刻度，所述外壳上方内部侧面位置设置有连接槽，所述连接槽内部侧面位置设置有第二内螺纹牙，所述外壳将内壳进行包裹，所述外壳正中间位置设置有防烫伤槽，所述防烫伤槽外部位置包裹有与所述防烫伤槽尺寸一致的橡胶圈，所述底座设置于所述内壳以及外壳下方位置，所述底座上方表面位置设置有与所述内壳直径一致并对应的橡胶防水圈，所述底座上方外部侧面设置有第三外螺纹牙，所述外壳下方内部侧面位置设置有第三内螺纹牙，所述底座外部侧面包裹有塑料层，所述底座材质为不锈钢，所述底座下方正中间位置设置有吸盘连接槽，所述吸盘连接槽内部侧面设置有第四内螺纹牙，所述吸盘连接槽下方设置有吸盘底座，所述吸盘底座上方设置有吸盘连接杆，所述吸盘连接杆外部侧面设置有第四外螺纹牙，所述吸盘连接杆与所述吸盘连接槽尺寸一致。

作为本实用新型的一种优选方式，所述顶盖的第一内螺纹牙与所述杯盖上方的第一外螺纹牙进行旋转连接。

作为本实用新型的一种优选方式，所述杯盖下方的第二外螺纹牙与所述连接槽内部的第二内螺纹牙进行旋转连接。

作为本实用新型的一种优选方式，所述底座上方的第三外螺纹牙与所述外壳下方内部的第三内螺纹牙进行旋转连接。

作为本实用新型的一种优选方式，所述吸盘连接杆侧方的第四外螺纹牙与所述吸盘连接槽内部的第四内螺纹牙进行旋转连接。

相对于现有技术，本实用新型能够实现以下有益效果：

1.用户需要杯具内的液体快速冷却可以将不锈钢底座放入冰箱的冷冻室进行冷冻，冷冻完成后，将不锈钢底座安装至杯身下方，然后加入需要饮用的液体，冷冻的不锈钢底座能够快速的将杯中液体进行冷却。

2.用户能够将吸盘底座通过吸盘连接杆与所述不锈钢底座下方的吸盘连接槽进行旋转连接，然后将杯具底座放置于光滑的物体表面，所述底座与所述物体表面进行吸附，防止用户将其打翻。

附图说明

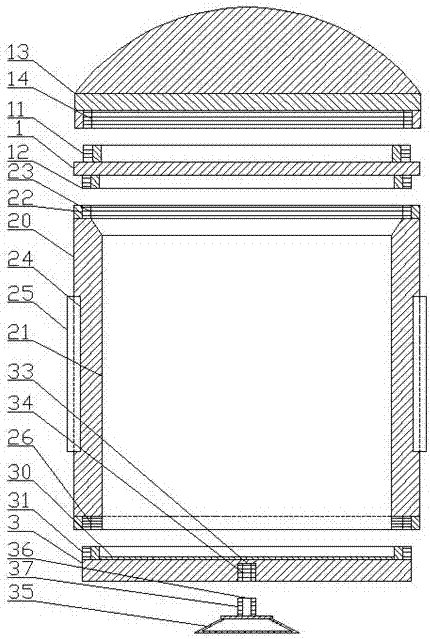

此处的附图被并入说明书中并构成本说明书的一部分，示出了符合本公开的实施例，并于说明书一起用于解释本公开的原理。图1为本实用新型提供的一种利用不锈钢冰块制冷的节能杯具剖面示意图；

图2为本实用新型提供的一种利用不锈钢冰块制冷的节能杯具的杯盖俯视图。

其中：1.杯盖，2.杯身，3.底座，10.吸管插口，11.第一外螺纹牙，12.第二外螺纹牙，13.顶盖，14.第一内螺纹牙，20.内壳，21.外壳，22.连接槽，23.第二内螺纹牙，24.防烫伤槽，25.橡胶圈，26.第三内螺纹牙，30.橡胶防水圈，31.第三外螺纹牙，32.塑料层，33.吸盘连接槽，34.第四内螺纹牙，35.吸盘底座，36.吸盘连接杆，37.第四外螺纹牙。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步说明。

实施例一

参考图1-2所示，图1为本实用新型提供的一种利用不锈钢冰块制冷的节能杯具剖面示意图；图2为本实用新型提供的一种利用不锈钢冰块制冷的节能杯具的杯盖俯视图。

具体的，一种利用不锈钢冰块制冷的节能杯具，包括杯盖1、杯身2以及底座3，所述杯盖1上表面正中间设置有吸管插口10，所述杯盖1上方外部侧面设置有第一外螺纹牙11，所述杯盖1下方外部侧面位置设置有第二外螺纹牙12，所述杯盖1上方还设置有顶盖13，所述顶盖13下方内部侧面位置设置有第一内螺纹牙14，所述杯身2设置有内壳20以及外壳21，所述内壳20侧面设置有容积刻度，所述外壳21上方内部侧面位置设置有连接槽22，所述连接槽22内部侧面位置设置有第二内螺纹牙23，所述外壳21将内壳20进行包裹，所述外壳21正中间位置设置有防烫伤槽24，所述防烫伤槽24外部位置包裹有与所述防烫伤槽24尺寸一致的橡胶圈25，所述底座3设置于所述内壳20以及外壳21下方位置，所述底座3上方表面位置设置有与所述内壳20直径一致并对应的橡胶防水圈30，所述底座3上方外部侧面设置有第三外螺纹牙31，所述外壳21下方内部侧面位置设置有第三内螺纹牙，所述底座3外部侧面包裹有塑料层32，所述底座3材质为不锈钢，所述底座3下方正中间位置设置有吸盘连接槽33，所述吸盘连接槽33内部侧面设置有第四内螺纹牙34，所述吸盘连接槽33下方设置有吸盘底座35，所述吸盘底座35上方设置有吸盘连接杆36，所述吸盘连接杆36外部侧面设置有第四外螺纹牙37，所述吸盘连接杆36与所述吸盘连接槽33尺寸一致。

作为本实用新型的一种优选方式，所述顶盖13的第一内螺纹牙14与所述杯盖1上方的第一外螺纹牙11进行旋转连接。

作为本实用新型的一种优选方式，所述杯盖1下方的第二外螺纹牙12与所述连接槽22内部的第二内螺纹牙23进行旋转连接。

作为本实用新型的一种优选方式，所述底座3上方的第三外螺纹牙31与所述外壳21下方内部的第三内螺纹牙进行旋转连接。

作为本实用新型的一种优选方式，所述吸盘连接杆36侧方的第四外螺纹牙37与所述吸盘连接槽33内部的第四内螺纹牙34进行旋转连接。

具体的，在用户需要杯具内的液体快速冷却时，用户可以提前将不锈钢材质的底座3通过第三外螺纹牙31与杯身2内壳20下方位置的第三内螺纹牙进行旋转断开连接，然后将所述底座3放置于冰箱的冷冻室进行冷冻，同时用户可以配置若干不锈钢材质的底座3并将所述底座3放置于冰箱冷冻室进行冷冻，在需要时取出；在冷冻完成并将所述不锈钢材质的底座3取出后，用户通过第三外螺纹牙31与杯身2内壳20下方位置的第三内螺纹牙进行旋转连接，并让橡胶防水圈30与所述杯身2的内壳20进行密封连接，防止内壳20内的液体流入外壳21内，连接完成后，用户等待内壳20内与不锈钢底座3解除的液体进行制冷后饮用。

其中，所述不锈钢冰块是指将材质为不锈钢底座放入冰箱冷冻室进行冷冻，从而代替冰块的作用，与传统冰块相比，不锈钢冰块不会因为融化影响饮料的味道，而且可以重复使用。

具体的，在用户饮用时，可以将杯盖1的第二外螺纹牙12与所述外壳21连接槽22的第二内螺纹牙23进行旋转连接，然后通过吸管插口10插入吸管，通过吸管吸取内壳20内部冷却完成的液体。

具体的，在用户需要放置杯具内的液体等待下次饮用时，能够通过底盖下方的第一内螺纹牙14与所述杯盖1的第一外螺纹牙11进行旋转连接，然后呈圆弧状的顶盖13将杯盖1以及吸管插口10进行密封，放置灰尘进入内壳20液体内。

具体的，在用户放置杯具时，能够将吸盘底座35通过吸盘连接杆36的第四外螺纹牙37与所述不锈钢底座3下方的吸盘连接槽33内的第四内螺纹牙34进行旋转连接，然后将杯具底座3放置于光滑的物体表面，所述吸盘底座35与所述物体表面进行吸附，防止用户将杯具打翻影响用户体验。

需要说明的是，以上实施例仅用以说明本实用新型技术方案而非限制技术方案，尽管申请人参照较佳实施例对本实用新型作了详细说明，本领域的普通技术人员应当理解，那些对本实用新型技术方案进行的修改或者等同替换，不能脱离本技术方案的宗旨和范围，均应涵盖在本实用新型权利要求范围当中。
