技术领域

本实用新型涉及交通技术领域，具体为一种可喷射脱漆剂的马路口香糖清洁铲。

背景技术

交通是指从事旅客和货物运输及语言和图文传递的行业，包括运输和邮电两个方面，在国民经济中属于第三产业。运输有铁路、公路、水路、空路、管道五种方式，邮电包括邮政和电信两方面内容。交通的常见场景即为公路，公路上的口香糖印即为不美观，清理路面口香糖一直是交通环卫工面临的“老大难”。光靠手工清理一块口香糖，过程极为复杂繁琐，往往都是用铁铲不断来回铲打，而且底下的黑斑根本铲不掉，工作量极大而且效率极低。

目前清除马路口香糖印较为有效的方式为先涂抹脱漆剂浸泡后再用清洁铲刮下，脱漆剂分为酸性脱漆剂、碱性脱漆剂、中性脱漆剂脱漆剂：又名褪漆剂、洗漆剂或去漆剂，由氯代烃、酮、酯、醇、苯系物等溶剂混合而成。利用溶剂对覆盖物具有渗透溶胀作用，能有效去除各种基材表面油漆、涂层等。

目前没有专门用于交通道路上的口香糖印记清理工具，大多采用较为低效的通用工具进行清洁，当使用脱漆剂进行清洁时清理者常常采用沾有脱漆剂的刷子对口香糖印记刷上脱漆剂，之后再用铲子刮擦，效率较为低下且使用者常常不小心将脱漆剂粘至皮肤，使用过程不安全且繁琐，基于此，本实用新型设计了一种可喷射脱漆剂的马路口香糖清洁铲，以解决上述问题。

实用新型内容

本实用新型的目的在于提供一种可喷射脱漆剂的马路口香糖清洁铲，以解决上述背景技术中提出的目前没有专门用于交通道路上的口香糖印记清理工具，大多采用较为低效的通用工具进行清洁，当使用脱漆剂进行清洁时清理者常常采用沾有脱漆剂的刷子对口香糖印记刷上脱漆剂，之后再用铲子刮擦，效率较为低下且使用者常常不小心将脱漆剂粘至皮肤，使用过程不安全且繁琐的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可喷射脱漆剂的马路口香糖清洁铲，包括清洁铲主体，其特征在于：所述清洁铲主体内腔设置有喷水管道，所述喷水管道左端连接有喷头，所述喷水管道右端连接有一号蓄液箱，所述清洁铲主体中部设置有控水扳机，且控水扳机与清洁铲主体通过销活动连接，所述控水扳机右侧设置有限位弹性件，且限位弹性件与清洁铲主体固定连接，所述喷水管道上壁设置有限流橡胶层，且限流橡胶层位于控水扳机正下方，所述喷水管道下壁设置有限流凸起，且限流凸起位于限流橡胶层正下方，所述喷水管道中部连接有供水管道，所述供水管道内腔下部设置有一号单向阀，所述供水管道内腔上部设置有二号单向阀，所述供水管道顶端左侧连接有二号蓄液箱，所述供水管道中部左侧连接有抽吸管道，所述抽吸管道左侧内腔设置有活塞杆，所述活塞杆右侧连接有活塞把手，且活塞把手套接在清洁铲主体前端，所述清洁铲主体左侧底部设置有铁铲连接杆，所述铁铲连接杆安装有清洁铁铲。

优选的，所述清洁铲主体中部底端设置有扳机保护件，且扳机保护件位于控水扳机正下方。

优选的，所述二号蓄液箱顶部设置有进液口。

优选的，所述清洁铲主体右侧连接有清洁铲握把。

优选的，所述铁铲连接杆与清洁铁铲通过轴承活动连接，且清洁铁铲与轴承外壁相接。

与现有技术相比，本实用新型的有益效果是：本实用新型通过设置控水扳机，限位弹性件使得使用者能够根据使用情况随时喷洒脱漆剂，通过设置喷水管道，喷头，一号蓄液箱，一号单向阀，二号单向阀和二号蓄液箱使得装置具有贮存脱漆剂和喷洒脱漆剂的功能，通过设置铁铲连接杆，清洁铁铲和清洁铲握把使得装置能够对浸泡脱漆剂后的口香糖印进行铲除工作。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

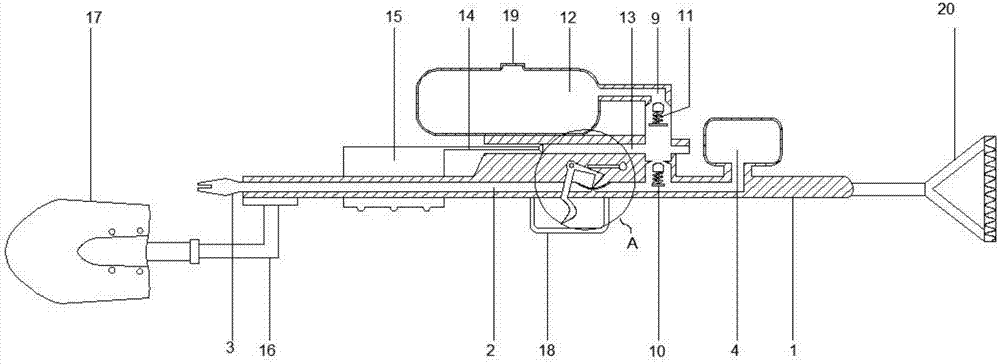

图1为本实用新型结构示意图；

图2为本实用新型A部分结构示意图。

附图中，各标号所代表的部件列表如下：

1-清洁铲主体，2-喷水管道，3-喷头，4-一号蓄液箱，5-控水扳机，6-限位弹性件，7-限流橡胶层，8-限流凸起，9-供水管道，10-一号单向阀，11-二号单向阀，12-二号蓄液箱，13-抽吸管道，14-活塞杆，15-活塞把手，16-铁铲连接杆，17-清洁铁铲，18-扳机保护件，19-进液口，20-清洁铲握把。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种可喷射脱漆剂的马路口香糖清洁铲，包括清洁铲主体1，其特征在于：所述清洁铲主体1内腔设置有喷水管道2，所述喷水管道2左端连接有喷头3，所述喷水管道2右端连接有一号蓄液箱4，所述清洁铲主体1中部设置有控水扳机5，且控水扳机5与清洁铲主体1通过销活动连接，所述控水扳机5右侧设置有限位弹性件6，且限位弹性件6与清洁铲主体1固定连接，所述喷水管道2上壁设置有限流橡胶层7，且限流橡胶层7位于控水扳机5正下方，所述喷水管道2下壁设置有限流凸起8，且限流凸起8位于限流橡胶层7正下方，所述喷水管道2中部连接有供水管道9，所述供水管道9内腔下部设置有一号单向阀10，所述供水管道9内腔上部设置有二号单向阀11，所述供水管道9顶端左侧连接有二号蓄液箱12，所述供水管道9中部左侧连接有抽吸管道13，所述抽吸管道13左侧内腔设置有活塞杆14，所述活塞杆14右侧连接有活塞把手15，且活塞把手15套接在清洁铲主体1前端，所述清洁铲主体1左侧底部设置有铁铲连接杆16，所述铁铲连接杆16安装有清洁铁铲17。

其中，所述清洁铲主体1中部底端设置有扳机保护件18，且扳机保护件18位于控水扳机5正下方，从而保护扳机在不使用时不易出现误触的情况，所述二号蓄液箱12顶部设置有进液口19，使得使用者便于向二号蓄液箱12中添加脱漆剂，所述清洁铲主体1右侧连接有清洁铲握把20，使得使用者更为方便使用清洁铲进行工作，所述铁铲连接杆16与清洁铁铲17通过轴承活动连接，且清洁铁铲17与轴承外壁相接，使得清洁铲在使用过程中可根据使用者意愿进行自由旋转便于调节角度。

本实施例的一个具体应用为：通过使用者将脱漆剂通过进液口19加入二号蓄液箱12内，使用者进行抽吸循环上行冲程时，随着使用者拉出活塞把手15，后退的活塞杆14从上方的二号蓄液箱12内不断吸水，此时一号单向阀10保证一号蓄液箱4中的水不会向上流出。抽吸循环下行冲程时，使用者推回活塞把手15，突进的活塞杆14将水通过一号单向阀10推出并进入一号蓄液箱4。此时二号单向阀11保证受压的水不会流回二号蓄液箱12。在使用者不断来回拉动拉出活塞把手15的过程中，一号蓄液箱4中的水不断增加使得一号蓄液箱4与喷水管道2右侧水压增大，当使用者需要喷洒脱漆剂时，扣动扳机使得脱漆剂从打开的限流凸起8和限流橡胶层7间快速流过从喷头3喷出至口香糖印上，稍等片刻使用者再用清洁铁铲17将口香糖印从地上刮起完成交通清洁工作。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
