技术领域

本实用新型涉及市政技术领域，具体为一种装有传送带的城市河流垃圾拦截装置。

背景技术

河流污染指未经处理的工业废水、生活污水、农田排水以及其他有害物质，垃圾直接或间接进入河流，超过河流的自净能力，引起水质恶化和生物群落变化的现象，随着工业化，农业化及城镇化建设步伐加速，人为因素对环境造成许多污染，在乡村河流，城市河道水面上常出现大量漂浮物，这些漂浮物由柴草，杂木及塑料袋，矿泉水瓶等组成，还夹杂着动物尸体，它既影响航运交通安全，降低河道的防洪与通水能力，又严重污染河水，严重破坏生态环境。

例如中国专利申请号CN201721188233.4，具体内容为：一种城市河流垃圾拦截装置，包括：至少两个固定支柱，设置于河流两侧，所述固定支柱上设置有升降杆以及驱动机构，所述升降杆上具有沿所述升降杆轴向设置的滑槽，所述滑槽内设置有滑块，所述滑块与所述驱动机构传动连接，拦截机构，设置于河流水面上部，所述拦截机构一端活动连接于所述滑块上，所述拦截机构能够相对于所述升降杆转动，所述拦截机构包括复数个拦截支架，所述拦截支架上垂直设置有弧形拦截齿爪，所述弧形拦截齿爪设置于水面以下，相邻两个拦截支架之间活动连接，浮力机构，所述浮力机构设置于所述拦截支架下部。

这种城市河流垃圾拦截装置，虽然结构简单，使用方便，其拦截支架之间能够相互相对运动，可以组合成多种拦截结构，并且拦截机构能够绕固定支柱转动，可以将拦截的垃圾等污染物移动到岸边移除；另外，可以根据需要调整拦截齿爪的数量和密度，能够适应不同的污染物，节约了生产成本，提高了拦截效率。

但是这种城市河流垃圾拦截装置不能对垃圾进行收集，还需要人工对拦截的垃圾进行收集，增加了打捞人员的危险性，基于此，本实用新型设计了一种装有传送带的城市河流垃圾拦截装置，以解决上述问题。

实用新型内容

本实用新型的目的在于提供一种装有传送带的城市河流垃圾拦截装置，以解决上述背景技术中提出的这种城市河流垃圾拦截装置不能对垃圾进行收集，还需要人工对拦截的垃圾进行收集，增加了打捞人员的危险性的问题。

为实现上述目的，本实用新型提供如下技术方案：一种装有传送带的城市河流垃圾拦截装置，包括传送装置，两组支柱，水轮，传送槽装置和垃圾收集箱，所述传送装置设置在两组支柱之间，所述水轮位于传送装置的下方，所述传送槽装置位于传送装置的后端，所述传送槽装置的一端有开口，所述垃圾收集箱位于传送槽装置的开口侧，所述传送装置包括右固定架，左固定架和主传送带，且主传送带安装于右固定架和左固定架之间，所述主传送带上均匀设置有主传送带孔，所述左固定架左侧上端设置有轴孔三，所述左固定架左侧下端设置有轴孔二，所述左固定架右侧设置有轴孔一，所述左固定架外侧面设置有左固定块和右固定块，且左固定块和右固定块位于轴孔二和轴孔一之间，所述右固定架和左固定架结构相同，且右固定架和左固定架左右对称设置，所述轴孔三的内腔设置有从动轴，且从动轴两端贯穿轴孔三，所述轴孔一内腔设置有底轴，且底轴两端贯穿轴孔一，所述从动轴一端套接有从动轮一，所述轴孔二的内腔设置有驱动轴，且驱动轴两端贯穿轴孔二，所述驱动轴套接有驱动轮二和驱动轮一，所述驱动轮一靠近左固定架的外侧，所述驱动轮二位于驱动轮一外侧，所述从动轮一和驱动轮一之间安装有长皮带，所述驱动轮二的外表面套接有短皮带，所述右固定架和左固定架之间设置有导向板，且导向板位于主传送带顶部下方，所述水轮套接在驱动轴上，且水轮位于右固定架和左固定架之间。

优选的，所述支柱的外部从上至下依次设置有电机，齿轮箱和柱体，所述电机包括电机转轴，所述齿轮箱上方中部设置有电机轴孔，且电机轴孔被电机转轴贯穿，所述电机转轴上套接有驱动齿轮，所述柱体一侧左右分别开设有升降孔，所述升降孔内壁上方中部设置有丝杆孔，所述柱体内部设置有左丝杆和右丝杆，且左丝杆和右丝杆均贯穿丝杆孔，所述左丝杆上端设置有从动左齿轮，且从动左齿轮与驱动齿轮啮合，所述右丝杆上端设置有从动右齿轮，且从动右齿轮与驱动齿轮啮合，所述左丝杆的底端贯穿左固定块，所述右丝杆的底端贯穿右固定块，所述电机通过控制开关与外部电源电性连接。

优选的，所述水轮包括水轮叶片，叶片固定套和水轮轴孔，所述水轮轴孔被驱动轴贯穿，所述水轮轴孔位于叶片固定套中部，所述水轮叶片均匀安装在叶片固定套的外表面。

优选的，所述水轮叶片为C形。

优选的，所述传送槽装置包括传送架，副传送带驱动轴和斜齿轮驱动轴，所述副传送带驱动轴贯穿传送架的上端两侧，所述传送架的左侧面上方设置有轴安装块，所述轴安装块中部设置有孔，且轴安装块中部的孔被斜齿轮驱动轴贯穿，所述斜齿轮驱动轴的一端从左到右分别套接有从动轮二和驱动斜齿轮，所述副传送带驱动轴上套接有从动斜齿轮，且从动斜齿轮与驱动斜齿轮啮合，所述传送架内部设置有副传送带，所述副传送带上均匀设置有副传送带孔，所述副传送带驱动轴外表面与副传送带的内表面接触，所述传送架末端内表面设置有副传送带从动轴，所述副传送带从动轴贯穿传送架两侧，所述短皮带安装于从动轮二与驱动轮二之间。

与现有技术相比，本实用新型的有益效果是：本实用新型利用水流的流动性产生的动能来驱动垃圾清理装置，节能环保，并且能自动清理城市河道垃圾，不用人工下河打捞，节省了人力物力，避免了人工下河的危险性，也可以根据河流水量的变化调整设备的高度，避免因河道缺水或涨水对垃圾的处理不到位，该设备利用传送带的工作来清理城市河道的垃圾，能做到垃圾的及时处理，避免了下流河道受到污染。

当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

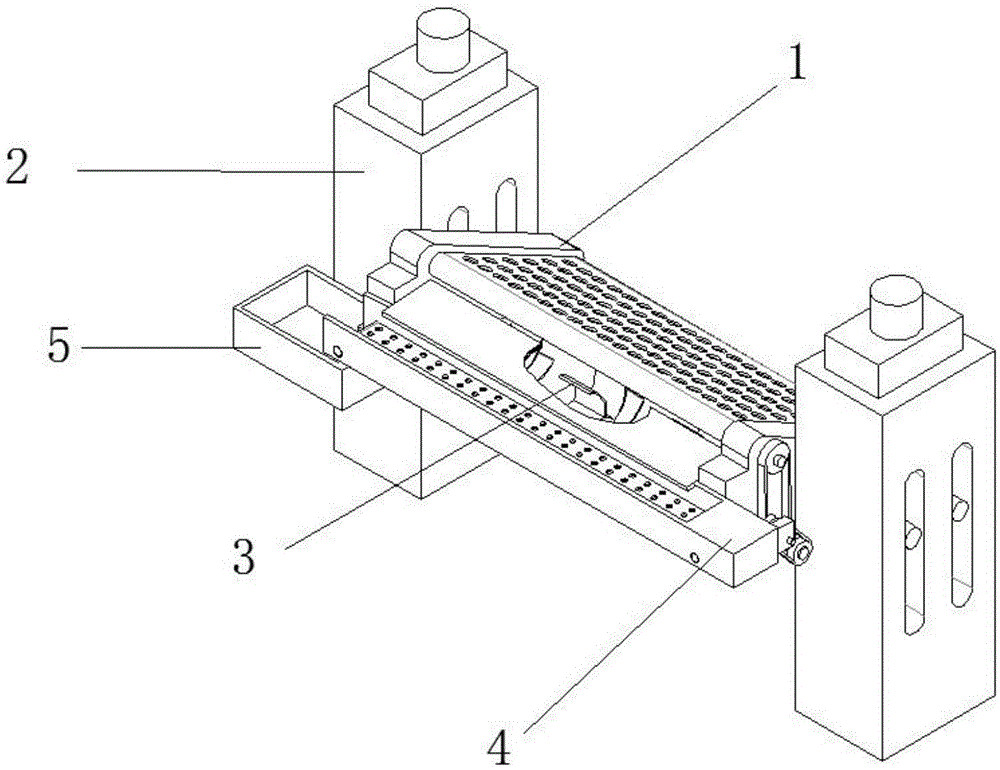

图1为本实用新型结构示意图；

图2为本实用新型传送装置结构示意图；

图3为本实用新型传送装置结构左视图；

图4为本实用新型左固定架结构示意图；

图5为本实用新型支柱结构示意图；

图6为本实用新型水轮结构示意图；

图7为本实用新型传送槽装置结构示意图；

图8为本实用新型仰视结构示意图。

附图中，各标号所代表的部件列表如下：

1-传送装置，11-右固定架，12-左固定架，13-导向板，14-从动轮一，15-长皮带，16-从动轴，17-左固定块，18-右固定块，19-轴孔一，110-底轴，112-驱动轮二，113-驱动轴，114-短皮带，115-驱动轮一，116-主传送带孔，117-主传送带，118-轴孔二，119-轴孔三，2-支柱，21-电机，22-驱动齿轮，23-从动右齿轮，24-右丝杆，25-左丝杆，26-从动左齿轮，27-电机转轴，28-齿轮箱，29-电机轴孔，210-柱体，211-丝杆孔，212-升降孔，3-水轮，31-水轮叶片，32-叶片固定套，33-水轮轴孔，4-传送槽装置，41-传送架，42-轴安装块，43-副传送带，44-副传送带孔，45-斜齿轮驱动轴，46-从动轮二，47-驱动斜齿轮，48-副传送带驱动轴，49-从动斜齿轮，410-副传送带从动轴，5-垃圾收集箱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1-8，本实用新型提供一种装有传送带的城市河流垃圾拦截装置技术方案：一种装有传送带的城市河流垃圾拦截装置，包括传送装置1，两组支柱2，水轮3，传送装置1设置在两组支柱2之间，水轮3位于传送装置1的下方，传送槽装置4位于传送装置1的后端，传送槽装置4的一端有开口，垃圾收集箱5位于传送槽装置4的开口侧，传送装置1包括右固定架11，左固定架12和主传送带117，且主传送带117安装于右固定架11和左固定架12之间，主传送带117上均匀设置有主传送带孔116，左固定架12左侧上端设置有轴孔三119，左固定架12左侧下端设置有轴孔二118，左固定架12右侧设置有轴孔一19，左固定架12外侧面设置有左固定块17和右固定块18，且左固定块17和右固定块18位于轴孔二118和轴孔一19之间，右固定架11和左固定架12结构相同，且右固定架11和左固定架12左右对称设置，轴孔三119的内腔设置有从动轴16，且从动轴16两端贯穿轴孔三119，轴孔一19内腔设置有底轴110，且底轴110两端贯穿轴孔一19，从动轴16一端套接有从动轮一14，轴孔二118的内腔设置有驱动轴113，且驱动轴113两端贯穿轴孔二118，驱动轴113套接有驱动轮二112和驱动轮一115，驱动轮一115靠近左固定架12的外侧，驱动轮二112位于驱动轮一115外侧，从动轮一14和驱动轮一115之间安装有长皮带15，驱动轮二112的外表面套接有短皮带114，右固定架11和左固定架12之间设置有导向板13，且导向板13位于主传送带117顶部下方，水轮3套接在驱动轴113上，且水轮3位于右固定架11和左固定架12之间。

其中，支柱2的外部从上至下依次设置有电机21，齿轮箱28和柱体210，电机21包括电机转轴27，齿轮箱28上方中部设置有电机轴孔29，且电机轴孔29被电机转轴27贯穿，电机转轴27上套接有驱动齿轮22，柱体210一侧左右分别开设有升降孔212，升降孔212内壁上方中部设置有丝杆孔211，柱体210内部设置有左丝杆25和右丝杆24，且左丝杆25和右丝杆24均贯穿丝杆孔211，左丝杆25上端设置有从动左齿轮26，且从动左齿轮26与驱动齿轮22啮合，右丝杆24上端设置有从动右齿轮23，且从动右齿轮23与驱动齿轮22啮合，左丝杆25的底端贯穿左固定块17，右丝杆24的底端贯穿右固定块18，电机21通过控制开关与外部电源电性连接，通过控制开关控制电机21正反转，可以使整个垃圾拦截装置实现上升和下降的目的，水轮3包括水轮叶片31，叶片固定套32和水轮轴孔33，水轮轴孔33被驱动轴113贯穿，水轮轴孔33位于叶片固定套32中部，水轮叶片31均匀安装在叶片固定套32的外表面，通过水流带动水轮3转动，使水轮3带动驱动轴113转动，从而带动装置运行，水轮叶片31为C形，有利于水流推动水轮3，传送槽装置4包括传送架41，副传送带驱动轴48和斜齿轮驱动轴45，副传送带驱动轴48贯穿传送架41的上端两侧，传送架41的左侧面上方设置有轴安装块42，轴安装块42中部设置有孔，且轴安装块42中部的孔被斜齿轮驱动轴45贯穿，斜齿轮驱动轴45的一端从左到右分别套接有从动轮二46和驱动斜齿轮47，副传送带驱动轴48上套接有从动斜齿轮49，且从动斜齿轮49与驱动斜齿轮47啮合，传送架41内部设置有副传送带43，副传送带43上均匀设置有副传送带孔44，副传送带驱动轴48外表面与副传送带43的内表面接触，传送架41末端内表面设置有副传送带从动轴410，副传送带从动轴410贯穿传送架41两侧，短皮带114安装于从动轮二46与驱动轮二112之间。

本实施例的一个具体应用为：通过水流的流动，使水轮3开始转动，通过水轮3的转动带动驱动轴113转动，通过驱动轴113的转动，带动驱动轮二112和驱动轮一115转动，通过驱动轮一115的转动带动从动轮一14转动，通过从动轮一14的转动，带动从动轴16转动，通过从动轴16的转动，带动主传送带117转动，使垃圾能够脱离水面，通过驱动轮二112的转动，带动与驱动轮二112通过短皮带114连接的从动轮二46转动，通过从动轮二46的转动，带动驱动斜齿轮47转动，通过驱动斜齿轮47转动，带动从动斜齿轮49转动，通过从动斜齿轮49的转动，带动副传送带43转动，使垃圾能够收集到垃圾收集箱5中，通过控制开关将电机21与外部电源接通，使电机21开始转动，通过电机21的转动，带动驱动齿轮22转动，通过驱动齿轮22的转动，带动从动左齿轮26和从动右齿轮23转动，通过从动左齿轮26和从动右齿轮23的转动，分别带动左丝杆25和右丝杆24的转动，通过右丝杆24和左丝杆25的转动，使左固定块17和右固定块18上下运动，也就使传送装置1，水轮3，传送槽装置4，垃圾收集箱5上下运动。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
