技术领域

本实用新型涉及一种放置箱，特别涉及一种体育教育用铅球放置箱。

背景技术

铅球是田径运动的投掷项目之一，它对增强体质，特别是发展躯干和上下肢力量有显著的作用。最早期是采用原地推铅球的技术，后来经过时间的演变，逐渐出现了林林总总的方法，如侧向前、侧向滑步推。用废弃的铅制炮弹代替石头进行模拟训练，是现代铅球的直接起源。

现有的铅球具备一定的重量，在体育教学上需要进行铅球训练的时候，需要学生去搬运铅球，现有的铅球放置于铅球箱内，现有的铅球箱结构比较固定，移动麻烦，而且现有的铅球箱不具备除湿防潮的功能，铅球在使用的过程中投入沙堆内，沙堆内有水时，会使得铅球表面生锈，而且铅球箱内若是有潮湿的空气也会使得铅球生锈，因此，我们提出一种体育教育用铅球放置箱。

实用新型内容

本实用新型的主要目的在于提供一种体育教育用铅球放置箱，可以有效解决背景技术中现有的铅球具备一定的重量，在体育教学上需要进行铅球训练的时候，需要学生去搬运铅球，现有的铅球放置于铅球箱内，现有的铅球箱结构比较固定，移动麻烦，而且现有的铅球箱不具备除湿防潮的功能，铅球在使用的过程中中投入沙堆内，沙堆内有水时，会使得铅球表面生锈，而且铅球箱内若是有潮湿的空气也会使得铅球生锈的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种体育教育用铅球放置箱，包括底座、箱体和放置块，所述底座的底部四角处均安装有移动轮，所述底座的顶部安装有箱体，所述箱体的顶部通过铰链铰接有箱盖，所述底座的左端安装有把手，所述箱体的内腔设置有缓冲板，所述缓冲板的底部通过弹簧和箱体的内腔底部连接，所述箱体的右端安装有放置块，所述放置块的顶部开设于滚槽，所述滚槽的内腔安装有海绵垫，所述箱盖的右端安装有锁件，所述箱体的右端上侧安装有与锁件相适配的锁扣。

进一步的，所述箱盖的底部安装有橡胶垫。

进一步的，所述箱体的内腔两侧壁均安装有网兜，所述网兜的内腔置有生石灰包。

进一步的，所述放置块为长方形放置块。

进一步的，所述滚槽的半径大于铅球的半径。

与现有技术相比，本实用新型具有如下有益效果：

1.本实用新型的体育教育用铅球放置箱，通过箱体右侧壁安装有放置块，放置块顶部开设有滚槽，滚槽内安装有海绵垫，在铅球表面有水的时候，将铅球防止滚槽内进行滚动，使得水分被吸收，有效的避免水分使得铅球生锈的情况。

2.本实用新型的体育教育用铅球放置箱，通过箱盖底部安装有橡胶垫，在铅球不使用的时候将箱盖盖上，利用锁件和锁扣进行锁件，使得有效的避免潮湿的空气进入箱体内，同时利用生石灰包可以吸潮，有效的避免铅球因空气潮湿而生锈的情况。

3.本实用新型的体育教育用铅球放置箱，通过底座底部四角处安装有移动轮，使得铅球箱移动方便，节省体力，同时通过箱体内腔安装有缓冲板，利用弹簧的缓冲力，使得铅球在防止的时候冲击力的到缓冲，避免铅球的冲击使得箱体使用寿面减短的情况。

附图说明

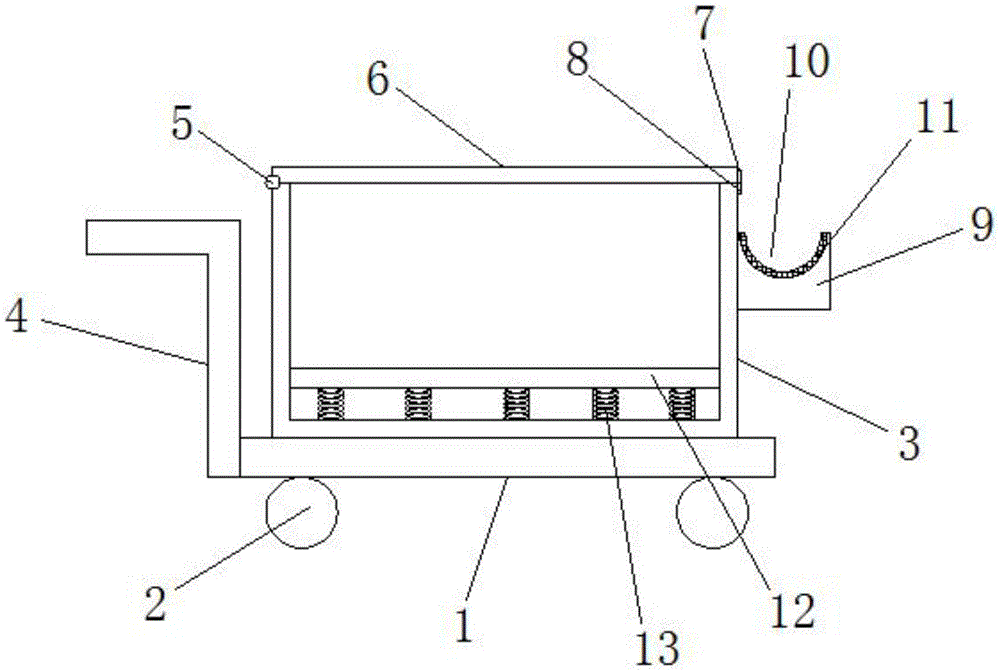

图1为本实用新型体育教育用铅球放置箱的整体结构示意图；

图2为本实用新型体育教育用铅球放置箱的箱盖结构示意图；

图3为本实用新型体育教育用铅球放置箱的箱体内腔结构示意图；

图4为本实用新型体育教育用铅球放置箱的放置块结构示意图。

图中：1、底座；2、移动轮；3、箱体；4、把手；5、铰链；6、箱盖；7、锁件；8、锁扣；9、放置块；10、放置块；11、海绵垫；12、缓冲板；13、弹簧；14、橡胶垫；15、网兜；16、生石灰包。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-4所示，一种体育教育用铅球放置箱，包括底座1、箱体3和放置块9，所述底座1的底部四角处均安装有移动轮2，所述底座1的顶部安装有箱体3，所述箱体3的顶部通过铰链5铰接有箱盖6，所述底座1的左端安装有把手4，所述箱体3的内腔设置有缓冲板12，所述缓冲板12的底部通过弹簧13和箱体3的内腔底部连接，所述箱体3的右端安装有放置块9，所述放置块9的顶部开设于滚槽10，所述滚槽10的内腔安装有海绵垫11，所述箱盖6的右端安装有锁件7，所述箱体3的右端上侧安装有与锁件7相适配的锁扣8。

其中，所述箱盖6的底部安装有橡胶垫14。

其中，所述箱体3的内腔两侧壁均安装有网兜15，所述网兜15的内腔置有生石灰包16。

其中，所述放置块9为长方形放置块。

其中，所述滚槽10的半径大于铅球的半径。

工作原理：使用时，首先通过将铅球放置于箱体3的内腔，通过手持把手4，利用底座1底部的移动轮2进行移动，使得移动方便，在需要拿出铅球的时候，通过打开锁件7和锁扣8，翻开箱盖6即可取出铅球进行使用，使用结束后，当铅球表面潮湿的话，通过将铅球放置于放置块9顶部的滚槽10内，进行滚动，使得铅球表面的水分被海绵垫11吸收，然后将铅球放置于箱体3的内腔，然后通过缓冲板12底部的弹簧13使得缓冲板12可以有效的缓解铅球的冲击力，使得箱体3得到保护，然后将箱盖6盖上，利用锁件7和锁扣8锁紧，使得箱盖6底部的橡胶垫14，同时利用箱体3内腔网兜内的生石灰包16可以吸潮，避免潮湿空气对铅球造成生锈现象，该装置结构简单，便于操作，实用性强。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
