技术领域

本实用新型涉及一种计时器，特别涉及一种具有发令功能的体育教育用计时器。

背景技术

计时器，是利用特定的原理来测量时间的装置。计时器可以用来帮你解决这些问题。操作界面简便易用，提供了基本的计时控制功能，包括:开始计时、停止计时、继续计时、复零、调整计时。现有的体育教育教学上课比赛的时候需要使用计时器进行及时，现有的计时器不具备发令的功能，均需要使用其他发令器进行发令，然后按动计时器进行计时，中间存在时间误差，导致及时不精确，而且老师手握计时器容易使得汗渍进入计时器内部，长期汗渍进入，容易使得计时器使用寿命减短，因此，我们提出一种具有发令功能的体育教育用计时器。

实用新型内容

本实用新型的主要目的在于提供一种具有发令功能的体育教育用计时器，可以有效解决背景技术中现有的计时器不具备发令的功能，均需要使用其他发令器进行发令，然后按动计时器进行计时，中间存在时间误差，导致及时不精确，而且老师手握计时器容易使得汗渍进入计时器内部，长期汗渍进入，容易使得计时器使用寿命减短的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种具有发令功能的体育教育用计时器，包括壳体、计时模块和罩壳，所述壳体的表面安装有计时模块，所述计时模块的表面安装有显示屏，所述壳体的表面右上角安装有总开关，所述壳体的表面下侧安装有蓄电池，所述蓄电池的外壁开设有充电孔，所述壳体的左上角安装有暂停按钮，所述壳体的顶部连接有挂绳，所述壳体的外壁套装有罩壳，所述罩壳的底部开设有孔洞。

进一步的，所述壳体的底部开设有与孔洞相适配的凹槽，所述凹槽的内腔安装有阻尼转轴，所述阻尼转轴的外壁套装有固定块，所述固定块的右端连接有哨子，所述哨子的表面安装有震动传感器，所述凹槽的内腔右侧壁安装有单片机。

进一步的，所述罩壳的内壁安装有凸块，所述罩壳的背面开设有通孔。

进一步的，所述震动传感器的数据输出端和单片机的数据输入端连接，所述单片机的信号输出端和计时模块的信号输入端连接。

进一步的，所述单片机的型号为MPC5554，所述震动传感器的型号为SCM-C。

与现有技术相比，本实用新型具有如下有益效果：

1.本实用新型的具有发令功能的体育教育用计时器，通过壳体底部安装有哨子，通过吹动哨子，哨子会震动，当震动数据大于预设值时，振动传感器会反馈给单片机，单片机会启动计时模块进行及时，自动化操作，使得不会存在时间误差，从而使得及时精确。

2.本实用新型的具有发令功能的体育教育用计时器，通过壳体外壁罩设有罩壳，使得手部的汗渍不会浸入壳体内，使得装置得到有效保护，避免装置受到汗渍的侵袭。

3.本实用新型的具有发令功能的体育教育用计时器，通过罩壳背面开设有通孔，罩壳内壁设置有凸块，使得罩壳和壳体背面存在空隙，从而使得热量能够通过通孔散出，使得装置使用寿命延长。

附图说明

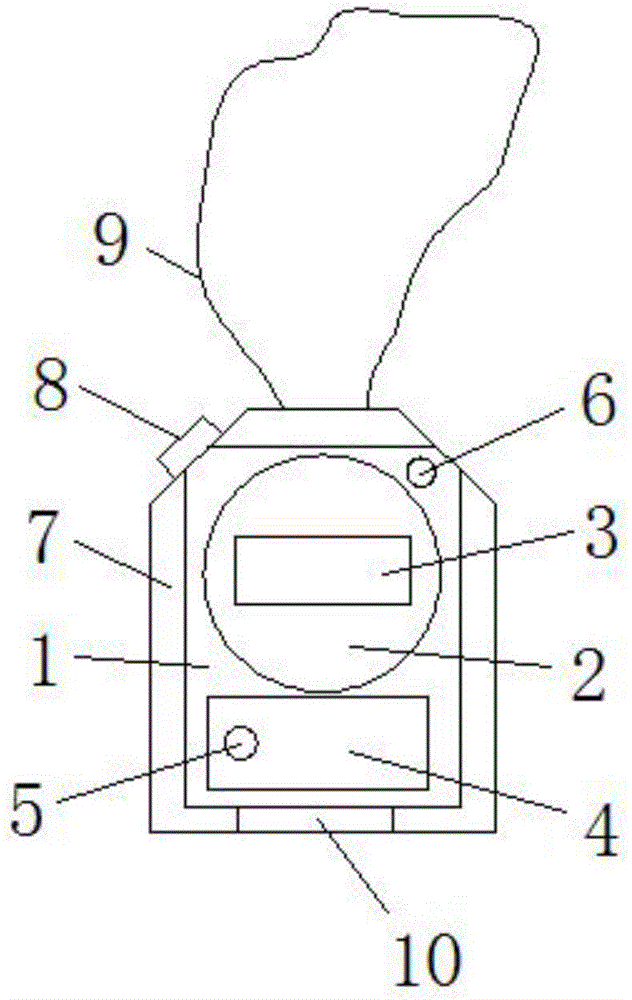

图1为本实用新型具有发令功能的体育教育用计时器的整体结构示意图；

图2为本实用新型具有发令功能的体育教育用计时器的壳体底部结构示意图；

图3为本实用新型具有发令功能的体育教育用计时器的罩壳结构示意图；

图4为本实用新型具有发令功能的体育教育用计时器的运行图。

图中：1、壳体；2、计时模块；3、显示屏；4、蓄电池；5、充电孔；6、总开关；7、罩壳；8、暂停按钮；9、挂绳；10、孔洞；11、凹槽；12、阻尼转轴；13、阻尼转轴；14、哨子；15、震动传感器；16、单片机；17、凸块；18、通孔。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-4所示，一种具有发令功能的体育教育用计时器，包括壳体1、计时模块2和罩壳7，所述壳体1的表面安装有计时模块2，所述计时模块2的表面安装有显示屏3，所述壳体1的表面右上角安装有总开关6，所述壳体1的表面下侧安装有蓄电池4，所述蓄电池4的外壁开设有充电孔5，所述壳体1的左上角安装有暂停按钮8，所述壳体1的顶部连接有挂绳9，所述壳体1的外壁套装有罩壳7，所述罩壳7的底部开设有孔洞10。

其中，所述壳体1的底部开设有与孔洞10相适配的凹槽11，所述凹槽11的内腔安装有阻尼转轴12，所述阻尼转轴12的外壁套装有固定块13，所述固定块13的右端连接有哨子14，所述哨子14的表面安装有震动传感器15，所述凹槽11的内腔右侧壁安装有单片机16。

其中，所述罩壳7的内壁安装有凸块17，所述罩壳7的背面开设有通孔18。

其中，所述震动传感器15的数据输出端和单片机16的数据输入端连接，所述单片机16的信号输出端和计时模块2的信号输入端连接。

其中，所述单片机16的型号为MPC5554，所述震动传感器15的型号为SCM-C。

工作原理：使用时，首先通过挂绳9可以将装置挂于脖颈，方便使用，在需要使用的时候，通过总开关6开启装置进行通电，然后通过从壳体1底部的凹槽11内将哨子14旋转出来，然后通过吹动哨子14，吹动哨子14会发出指令，同时哨子会产生震动，振动传感器15会将感受到的数据反馈给单片机16，当反馈的数据大于预设值的时候，单片机16会启动计时模块2进行及时，数据会在显示屏3上显示，然后通过壳体1左上角的暂停按钮8可以达到暂停时间的效果，在使用的过程中，老师手持装置，通过罩壳7可以隔绝汗渍进入壳体1的内部，同时通过罩壳7背面开设有通孔18以及罩壳7的内壁安装有凸块17使得罩壳7和壳体1的背面存在一定的缝隙，从而使得热量能够从通孔18中散出，使得避免温度过高影响装置使用，使得装置的使用寿命有效延长，该装置结构简单，便于操作，实用性强。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
