技术领域

本实用新型涉及体育器材领域，特别涉及一种体育器材防护装置。

背景技术

目前，体育器材分为竞技体育器材、国防军事体育器材、中国民间体育器材、健身健美体疗康复器材、儿童体育游艺器材、伤残人竞技器材、辅助性器材等，现有的体育器材大多为裸露的状态，运动员在运动过程中容易由于磕碰运动器材而受伤，影响正常活动，尤其是对一些年幼的学生，更加需要保护，现有的保护套由于粘接端部的厚度与保护套本体的厚度相同导致在粘接后保护套的端部形成厚度差，造成使用者手持保护套时的不舒适感，并且现有的保护套的透气吸较差，也会造成使用者的舒适性较差。因此，我们提出一种体育器材防护装置。

实用新型内容

本实用新型的主要目的在于提供一种体育器材防护装置，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种体育器材防护装置，包括保护套本体，所述保护套本体左端为第一粘接端，所述第一粘接端前侧固定连接有魔术子粘，所述保护套本体右端设为第二粘接端，所述第二粘接端后侧固定连接有魔术母粘，所述保护套本体前侧竖向开设有五组等距的弧形防滑凹槽，位于弧形防滑凹槽左右两方的保护套本体前侧开设有多组等距的透气孔，所述保护套本体顶端中部延保护套本体长度方向开设有六组等距的通风孔，所述透气孔与通风孔竖直连通，所述弧形防滑凹槽内设有若干个等距分布的防滑凸块，所述第一粘接端和第二粘接端的总厚度与保护套本体的厚度相同。

进一步的，所述第二粘接端右端中部倾斜开设有手拉通口。

进一步的，所述通风孔与透气孔在竖直方向对齐。

进一步的，多组所述透气孔延保护套本体宽度方向分布。

进一步的，所述防滑凸块与保护套本体一体成型。

与现有技术相比，本实用新型具有如下有益效果：

1.本实用新型的体育器材防护装置，通过将保护套本体左右两端分别设置成第一粘接端和第二粘接端，便于在进行粘接时第一粘接端和第二粘接端相互配合粘接时的厚度基本与保护套本体的厚度相同，不会形成厚度差，提高使用者握感的舒适性。

2.本实用新型的体育器材防护装置，由于在位于弧形防滑凹槽左右两方的保护套本体前侧开设有多组等距的透气孔，保护套本体顶端中部延保护套本体长度方向开设有六组等距的通风孔，透气孔与通风孔竖直连通，便于在使用者手持保护套本体时，透气孔与通风孔配合通风散热，进一步提高使用者的舒适性。

附图说明

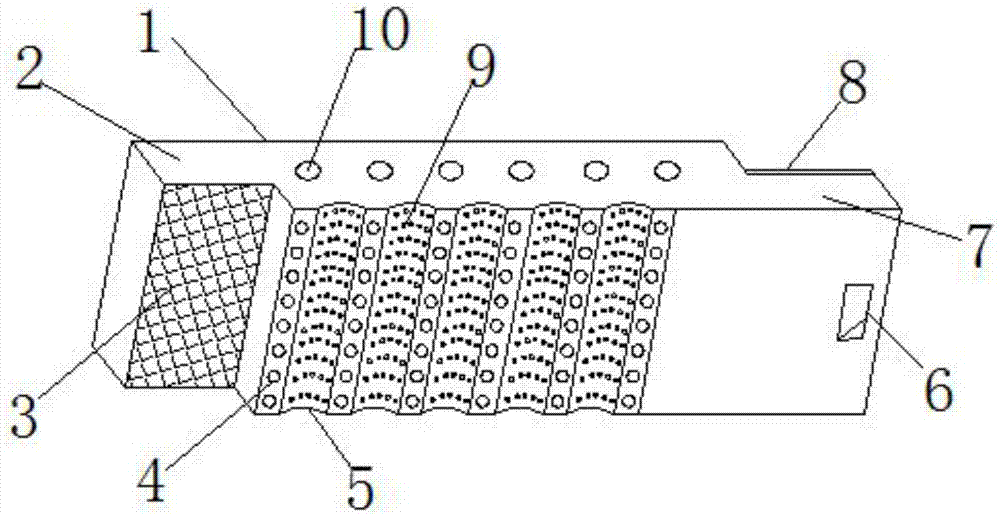

图1为本实用新型体育器材防护装置的整体结构示意图；

图2为本实用新型体育器材防护装置的通风孔与透气孔在保护套本体分布位置侧视结构示意图。

图中：1、保护套本体；2、第一粘接端；3、魔术子粘；4、透气孔；5、弧形防滑凹槽；6、手拉通口；7、第二粘接端；8、魔术母粘；9、防滑凸块；10、通风孔。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-2所示，一种体育器材防护装置，包括保护套本体1，所述保护套本体1左端为第一粘接端2，所述第一粘接端2前侧固定连接有魔术子粘3，所述保护套本体1右端设为第二粘接端7，所述第二粘接端7后侧固定连接有魔术母粘8，所述保护套本体1前侧竖向开设有五组等距的弧形防滑凹槽5，位于弧形防滑凹槽5左右两方的保护套本体1前侧开设有多组等距的透气孔4，所述保护套本体1顶端中部延保护套本体1长度方向开设有六组等距的通风孔10，所述透气孔4与通风孔10竖直连通，所述弧形防滑凹槽5内设有若干个等距分布的防滑凸块9，所述第一粘接端2和第二粘接端7的总厚度与保护套本体1的厚度相同。

其中，所述第二粘接端7右端中部倾斜开设有手拉通口6。

其中，所述通风孔10与透气孔4在竖直方向对齐。

其中，多组所述透气孔4延保护套本体1宽度方向分布。

其中，所述防滑凸块9与保护套本体1一体成型。

工作原理：使用时，将保护套本体1包裹在杠杆上，将保护套本体1的第二粘接端7的魔术母粘8与第一粘接端2上的魔术子粘3进行粘接，使用者握住保护套本体1上，手指可以放置在弧形防滑凹槽5上进行防滑，通风孔10保证空气流动，透气孔4对手掌进行散热。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
