技术领域

本实用新型属于垃圾桶技术领域，涉及一种防丢垃圾桶。

背景技术

现有垃圾桶为了固定垃圾袋，在上方一般会设置压住垃圾袋袋口的压圈，由于压圈为独立结构，继而容易导致压圈丢失影响正常使用，因此有必要进行改进。

发明内容

本实用新型的目的是针对现有技术中存在的上述问题，提供了一种能避免压圈丢失，且使用更加方便的防丢垃圾桶。

本实用新型的目的可通过下列技术方案来实现：一种防丢垃圾桶，包括顶部开口，底部封闭的圆筒状筒体，所述的筒体筒口处同轴可拆卸固定有圆环形压圈，其特征在于：还包括底端弯折，并与筒体外壁固定的调节杆，且调节杆与筒体轴线平行，并与筒体外壁间隔设置，所述的调节杆上活动套有调节套，还包括两端分别与调节套外壁和压圈固定的连接杆，所述的调节套内壁和调节杆杆壁设有滑槽和滑块，所述的滑槽与调节套轴线平行，且滑块滑动位于滑槽上，且能沿着滑槽移动滑块，且当滑块位于滑槽顶端或底端时，所述的压圈套在筒体筒口上或与筒口分离。

由于压圈利用连接杆与调节套连接，且调节套利用滑块和滑槽配合连接在调节杆上，因此压圈始终与筒体相对固定，避免压圈丢失，安装垃圾袋时，双脚夹住筒体，上拉调节套，以带动压圈与筒体分离，之后将垃圾袋套在筒体内，并下推调节套，利用压圈固定垃圾袋，因此安装十分方便，且拆卸垃圾袋时能避免碰触压圈，使用更加卫生，同时还可以利用调节套作为把手，移动筒体使用，因此使用更加方便。

在上述的一种防丢垃圾桶中，所述的连接杆一端固定有连接套，调节套外壁同轴设有连接槽，且连接套活动套在连接槽上，所述的滑槽顶端垂直连接有定位槽，且所述的滑块能滑动进入定位槽内。

因此压圈固定到位后，可以旋转调节套，使滑块进入定位槽内，以利用调节套移动本垃圾桶。

在上述的一种防丢垃圾桶中，所述的调节套外壁包覆有橡胶。

对调节套起到防滑作用。

在上述的一种防丢垃圾桶中，所述的压圈下侧同轴设有环形压槽，且所述的压槽套在筒体筒口处。

与现有技术相比，本实用新型具有如下优点：

由于压圈利用连接杆与调节套连接，且调节套利用滑块和滑槽配合连接在调节杆上，因此压圈始终与筒体相对固定，避免压圈丢失，安装垃圾袋时，双脚夹住筒体，上拉调节套，以带动压圈与筒体分离，之后将垃圾袋套在筒体内，并下推调节套，利用压圈固定垃圾袋，因此安装十分方便，且拆卸垃圾袋时能避免碰触压圈，使用更加卫生，同时还可以利用调节套作为把手，移动筒体使用，因此使用更加方便。

附图说明

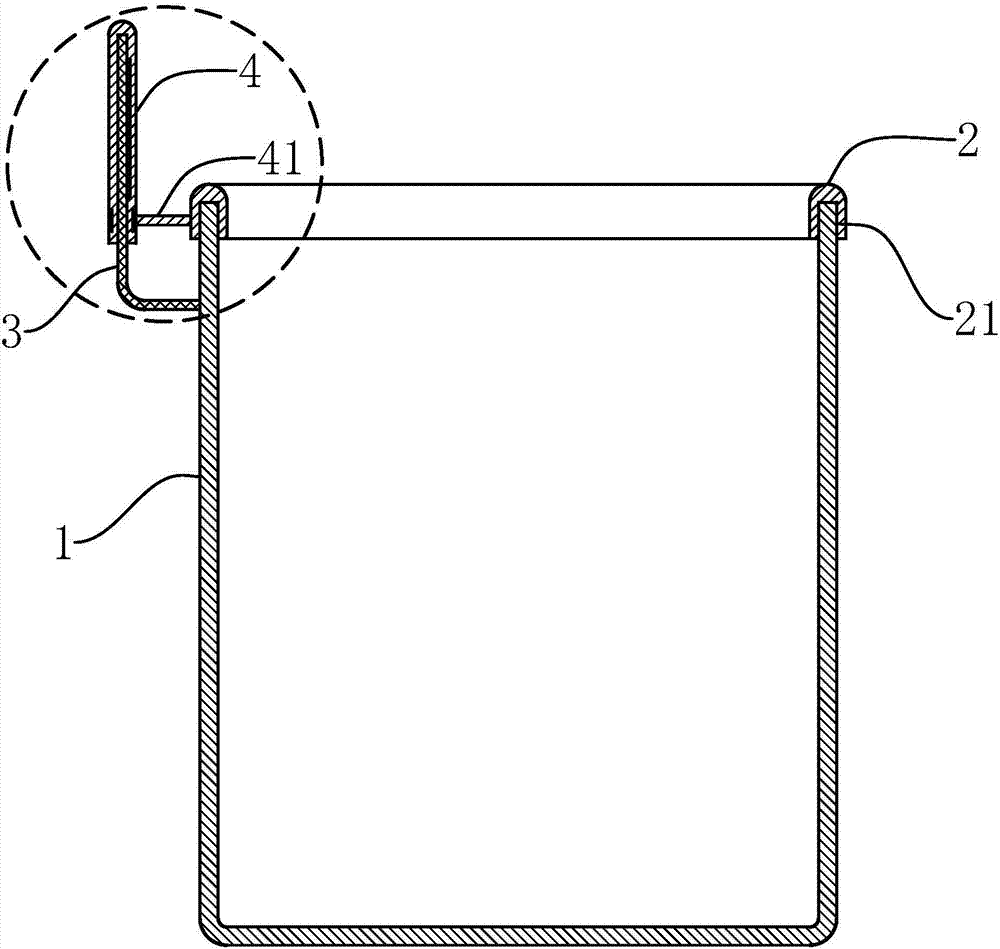

图1是本垃圾桶主视剖视图。

图2是图1的局部放大图。

图中，

1、筒体；

2、压圈；21、压槽；

3、调节杆；31、滑块；

4、调节套；41、连接杆；42、滑槽。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1和图2所示，本实用新型一种防丢垃圾桶，包括顶部开口，底部封闭的圆筒状筒体1，筒体1筒口处同轴可拆卸固定有圆环形压圈2，还包括底端弯折，并与筒体1外壁固定的调节杆3，且调节杆3与筒体1轴线平行，并与筒体1外壁间隔设置，调节杆3上活动套有调节套4，还包括两端分别与调节套4外壁和压圈2固定的连接杆41，调节套4内壁和调节杆3杆壁设有滑槽42和滑块31，滑槽42与调节套4轴线平行，且滑块31滑动位于滑槽42上，且能沿着滑槽42移动滑块31，且当滑块31位于滑槽42顶端或底端时，压圈2套在筒体1筒口上或与筒口分离。

进一步的，连接杆41一端固定有连接套，调节套4外壁同轴设有连接槽，且连接套活动套在连接槽上，滑槽42顶端垂直连接有定位槽，且滑块31能滑动进入定位槽内。调节套4外壁包覆有橡胶。压圈2下侧同轴设有环形压槽21，且压槽21套在筒体1筒口处。

由于压圈2利用连接杆41与调节套4连接，且调节套41利用滑块31和滑槽42配合连接在调节杆3上，因此压圈2始终与筒体1相对固定，避免压圈2丢失，安装垃圾袋时，双脚夹住筒体1，上拉调节套4，以带动压圈2与筒体1分离，之后将垃圾袋套在筒体1内，并下推调节套4，利用压圈2固定垃圾袋，因此安装十分方便，且拆卸垃圾袋时能避免碰触压圈2，使用更加卫生，同时还可以利用调节套4作为把手，移动筒体1使用，因此使用更加方便。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。

尽管本文较多地使用了筒体1、压圈2、压槽21、调节杆3、滑块31、调节套4、连接杆41、滑槽42等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
