技术领域

本实用新型涉及污水处理技术领域，具体为一种使用寿命长的污水处理用排污管。

背景技术

污水处理：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，而污水处理时，往往需要接入排污管对污水进行排出，但是现有的污水处理用排污管在使用时使用寿命短，往往排污管长时间使用会遭受腐蚀，以至于开裂，影响排污管正常使用。

实用新型内容

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种使用寿命长的污水处理用排污管，具备使用寿命长的优点，解决了现有的污水处理用排污管在使用时使用寿命短，往往排污管长时间使用会遭受腐蚀，以至于开裂，影响排污管正常使用的问题。

（二）技术方案

为实现上述使用寿命长的目的，本实用新型提供如下技术方案：一种使用寿命长的污水处理用排污管，包括管体，所述管体的底部通过酚醛树脂胶粘剂连接有内防腐层，所述管体的顶部通过酚醛树脂胶粘剂连接有防水层，所述防水层包括氰凝涂料层和丙烯酸涂料层，所述防水层的顶部通过酚醛树脂胶粘剂连接有外防腐层，所述管体的内侧安装有加强环，所述加强环的内侧安装有垫板，所述垫板远离加强环的一侧固定连接有加强杆，所述加强杆远离垫板的一侧固定连接有固定座。

优选的，所述氰凝涂料层的底部与丙烯酸涂料层的顶部通过酚醛树脂胶粘剂连接，所述氰凝涂料层和丙烯酸涂料层的厚度均为1mm～3mm。

优选的，所述内防腐层采用聚氨酯涂料，所述外防腐层采用硅酸锌涂料。

优选的，所述垫板呈“圆弧”结构，所述垫板的数量为五个，且五个垫板呈环绕分布于加强环的内侧。

优选的，所述加强杆的数量为五个，且五个加强杆呈环绕分布于固定座的外侧。

（三）有益效果

与现有技术相比，本实用新型提供了一种使用寿命长的污水处理用排污管，具备以下有益效果：

1、本实用新型通过管体、加强杆、垫板、加强环、固定座、内防腐层、外防腐层、防水层、氰凝涂料层和丙烯酸涂料层的配合使用，达到了使用寿命长的优点，解决了现有的污水处理用排污管在使用时使用寿命短，往往排污管长时间使用会遭受腐蚀，以至于开裂，影响排污管正常使用的问题。

2、本实用新型通过氰凝涂料层，氰凝涂料层具有使用寿命长、耐候、耐老化、耐油污、防水和防腐性能优越，且无毒、无味、无污染和施工安全简便。

3、本实用新型通过丙烯酸涂料层，丙烯酸涂料层具有防腐性能优异，耐化学药品性、耐水性、耐碱性、耐盐性、耐海水性、耐油性和抗老化性能优异。

4、本实用新型通过聚氨酯涂料具有耐候性好，优异的抗老化性能，能耐油、耐磨、耐臭氧、耐酸碱侵蚀和防水。

5、本实用新型通过硅酸锌涂料具有耐久性好、自封闭性好，具有极好的耐腐蚀、耐高温、耐候及紫外光老化性能。

6、本实用新型通过加强杆、垫板和加强环，提高了管体内圈的稳定性，避免管体在工作时会发生变形，以至于管体破裂。

附图说明

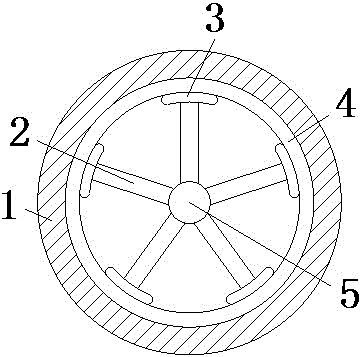

图1为本实用新型结构示意图；

图2为本实用新型管体结构的剖视图；

图3为本实用新型防水层结构的剖视图。

图中：1、管体；2、加强杆；3、垫板；4、加强环；5、固定座；6、内防腐层；7、外防腐层；8、防水层；801、氰凝涂料层；802、丙烯酸涂料层。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

本实用新型的管体1、加强杆2、垫板3、加强环4、固定座5、内防腐层6、外防腐层7、防水层8、氰凝涂料层801和丙烯酸涂料层802部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。

请参阅图1-3，一种使用寿命长的污水处理用排污管，包括管体1，管体1的底部通过酚醛树脂胶粘剂连接有内防腐层6，内防腐层6采用聚氨酯涂料，通过聚氨酯涂料具有耐候性好，优异的抗老化性能，能耐油、耐磨、耐臭氧、耐酸碱侵蚀和防水，管体1的顶部通过酚醛树脂胶粘剂连接有防水层8，防水层8包括氰凝涂料层801和丙烯酸涂料层802，氰凝涂料层801的底部与丙烯酸涂料层802的顶部通过酚醛树脂胶粘剂连接，氰凝涂料层801和丙烯酸涂料层802的厚度均为1mm～3mm，通过氰凝涂料层801，氰凝涂料层801具有使用寿命长、耐候、耐老化、耐油污、防水和防腐性能优越，且无毒、无味、无污染和施工安全简便，通过丙烯酸涂料层802，丙烯酸涂料层802具有防腐性能优异，耐化学药品性、耐水性、耐碱性、耐盐性、耐海水性、耐油性和抗老化性能优异，防水层8的顶部通过酚醛树脂胶粘剂连接有外防腐层7，外防腐层7采用硅酸锌涂料，通过硅酸锌涂料具有耐久性好、自封闭性好，具有极好的耐腐蚀、耐高温、耐候及紫外光老化性能，管体1的内侧安装有加强环4，加强环4的内侧安装有垫板3，垫板3呈“圆弧”结构，垫板3的数量为五个，且五个垫板3呈环绕分布于加强环4的内侧，垫板3远离加强环4的一侧固定连接有加强杆2，加强杆2的数量为五个，且五个加强杆2呈环绕分布于固定座5的外侧，通过加强杆2、垫板3和加强环4，提高了管体1内圈的稳定性，避免管体1在工作时会发生变形，以至于管体1破裂，加强杆2远离垫板3的一侧固定连接有固定座5。

在使用时，设置了氰凝涂料层801具有使用寿命长、耐候、耐老化、耐油污、防水和防腐性能优越，且无毒、无味、无污染和施工安全简便，设置了丙烯酸涂料层802具有防腐性能优异，耐化学药品性、耐水性、耐碱性、耐盐性、耐海水性、耐油性和抗老化性能优异，设置了聚氨酯涂料具有耐候性好，优异的抗老化性能，能耐油、耐磨、耐臭氧、耐酸碱侵蚀和防水，设置了硅酸锌涂料具有耐久性好、自封闭性好，具有极好的耐腐蚀、耐高温、耐候及紫外光老化性能，设置了加强杆2、垫板3和加强环4，提高了管体1内圈的稳定性，避免管体1在工作时会发生变形，以至于管体1破裂，通过上述结构的配合，达到了使用寿命长的优点，解决了现有的污水处理用排污管在使用时使用寿命短，往往排污管长时间使用会遭受腐蚀，以至于开裂，影响排污管正常使用的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原理的内所作的任何修改、等同替换、改进等，均应包括在本实用新型的权利要求范围之内。
