技术领域

本发明涉及婴幼儿产品领域,具体为一种可自动安抚婴儿的摇床。


背景技术

婴幼儿产品是给0-3岁婴儿这类特殊群体提供的专业健康产品,在平时生活中,常见的婴幼儿产品有奶瓶、服饰、婴儿车等等,婴儿睡眠的时间长,因此婴儿车、摇床等家具使用频率很高,现有的摇床一般是可自动的摇摆来哄婴儿睡觉,解放家长的时间,但是婴儿容易哭闹,并且频率很高,此时若家长没在旁边,就不能够及时的安抚婴儿,本发明阐述的一种可自动安抚婴儿的摇床,能够解决上述问题。


发明内容

技术问题:

婴儿容易哭闹,家长没在旁边时不能及时安抚婴儿。

为解决上述问题,本例设计了一种可自动安抚婴儿的摇床,本例的一种可自动安抚婴儿的摇床,包括可摆动的摇床,所述摇床内设有开口向上的空腔,所述空腔左右两侧内壁内固设有声音探头,所述声音探头可接收婴儿的哭声,并发出安抚婴儿入睡的歌,所述空腔内设有左右对称的两个安抚结构,所述空腔下侧内壁内设有驱动结构,两个所述安抚结构远离对称中心一端相啮合于所述驱动结构,通过所述驱动结构可驱动所述安抚结构并进行安抚婴儿,所述安抚结构内的发条可用于蓄能,并且可使手型模具轻轻的拍在婴儿身上,所述手型模具表面套有材质柔软的防护垫,可避免材质坚硬的所述手型模具直接拍在婴儿身上,所述驱动结构内的驱动轮与两个啮合轮交替啮合,并驱动两个所述手型模具交替并更有节奏感的拍在婴儿身上,可提高安抚效率,所述摇床下侧设有底座,所述底座可固定在地面上,所述底座与所述摇床之间连接有摇摆结构,所述摇摆结构可驱动所述摇床进行摇摆,进而可辅助所述安抚结构进行安抚婴儿,控制所述摇摆结构内两个阀门的开闭情况可改变所述摇床的摇摆规律,所述摇床上侧设有顶板,所述顶板可避免所述摇床上侧有物品砸到所述空腔内,所述顶板左右两端对称的固连有两根斜支架,所述斜支架下端支撑在地上,并且所述斜支架与所述底座之间固连有底边支架,前后的所述斜支架之间固连有X型支架,四根所述底边支架可避免所述底座被轻易的移动,所述X型支架可提高所述斜支架之间的稳定性,四根所述斜支架可避免所述顶板发生倾斜。有益地,所述驱动结构包括设于所述空腔下侧内壁内驱动腔,所述驱动轮可转动的设于所述驱动腔内,所述驱动轮后端固连有电机轴,所述驱动腔后侧内壁内固设有电动机,所述电机轴后端动力连接于所述电动机,所述驱动轮内设有开口向前的啮合槽,两个所述啮合轮后端伸到所述啮合槽内并可与所述驱动轮相啮合,所述啮合槽有齿形的内壁角度为一百八十度,即两侧的所述啮合轮交替与所述驱动轮啮合,所述啮合轮前端固连有支撑轴,所述支撑轴前端转动连接于所述驱动腔前侧内壁上,所述驱动腔左右两侧内壁内对称的设有传动腔,所述传动腔内可转动的设有从动带轮,两个所述啮合轮分别与两侧的所述从动带轮之间连接有传动皮带,所述从动带轮内固连有固定轴,所述固定轴后端固连有蜗杆,所述蜗杆靠近对称中心一端相啮合的设有蜗轮,所述蜗轮内固连有传动轴,所述传动腔上侧内壁内设有齿轮腔,所述齿轮腔相连通于所述空腔,所述齿轮腔内可转动的设有主动锥齿轮,所述主动锥齿轮固连于所述传动轴上端,所述主动锥齿轮前端相啮合的设有从动锥齿轮,所述从动锥齿轮前端固连有连接轴,所述从动锥齿轮前侧可转动的设有扇形齿轮,所述扇形齿轮固连于所述连接轴,所述扇形齿轮可啮合于所述安抚结构,启动所述电动机,进而通过所述电机轴带动所述驱动轮转动,进而带动所述啮合轮转动,进而通过所述传动皮带带动所述从动带轮转动,进而通过所述固定轴带动所述蜗杆转动,进而带动所述蜗轮转动,进而通过所述传动轴带动所述主动锥齿轮转动,进而带动所述从动锥齿轮转动,进而通过所述连接轴带动所述扇形齿轮转动,进而驱动所述安抚结构。

有益地,所述安抚结构包括固连于所述空腔左右两侧内壁上的固定块,所述固定块内设有开口相背的凹槽,所述凹槽内可转动的设有连接齿轮,所述连接齿轮远离对称中心一端可啮合于所述扇形齿轮,所述连接齿轮内固连有扭转轴,所述扭转轴前端延伸到所述空腔内且固连有转动块,两侧的所述手型模具固连于所述转动块靠近对称中心一端,所述扇形齿轮转动并可带动所述连接齿轮转动,进而通过所述扭转轴带动所述转动块转动,进而带动所述手型模具与所述防护垫转动。

有益地,所述发条固连于所述连接齿轮与所述凹槽后侧内壁之间,所述扇形齿轮转动并带动所述连接齿轮转动,进而可对所述发条蓄能,此时通过所述扭转轴与所述转动块带动所述手型模具成竖直状态,当所述扇形齿轮与所述连接齿轮脱离啮合时,在所述发条的弹力作用下带动所述连接齿轮、所述扭转轴、所述转动块以及所述手型模具反转,并且所述发条是缓慢的进行释放能量,进而所述手型模具轻轻的拍在婴儿身上。

有益地,所述摇摆结构包括固设于所述底座内的气泵,所述气泵上端固连有导气管道,所述导气管道内设有气体管道,所述底座上端固连有固定杆,所述固定杆上侧可滑动的设有滑动杆,所述滑动杆上端相抵于所述摇床,所述滑动杆内设有开口向下的导滑槽,所述固定杆上端延伸到所述导滑槽内,所述固定杆内上下贯通的设有通孔,所述通孔相连通于所述气体管道,启动所述气泵,进而通过所述气体管道以及所述通孔内充气,进而推动所述滑动杆上升,进而可推动所述摇床上升,所述底座上端前后对称且固连有气缸,所述气缸内设有开口向上的弹簧槽,所述弹簧槽内可滑动的设有伸缩杆,所述伸缩杆下端与所述弹簧槽下侧内壁之间固连有伸缩弹簧,所述弹簧槽下侧内壁内相连通的设有开口向下的通气孔,所述通气孔相连通于所述气体管道,所述伸缩杆上端铰接有铰接块,所述摇床内前后对称的设有开口相背的弧形槽,所述铰接块伸入所述弧形槽内,所述弧形槽上下内壁之间固连有弧形杆,所述铰接块滑动连接于所述弧形杆,启动所述气泵并向所述气体管道内充气,进而通过所述通气孔向所述弹簧槽内充气,进而推动所述伸缩杆向上滑动并拉伸所述伸缩弹簧,同时推动所述铰接块滑动,当所述铰接块与所述弧形槽上侧内壁相抵时,所述铰接块可推动所述摇床摆动,并且所述弧形槽的弧形角度可限制所述摇床摆动时的角度,进而可避免所述摇床摆动过大。

有益地,所述阀门前后对称的固设于所述气体管道内,可通过人为遥控所述阀门的开闭状态。

本发明的有益效果是:本发明能够自动的接收到婴儿哭闹信息,并且通过仿制手型的安抚机构来自动的轻拍婴儿进行安抚,同时家长可远程操控改变安抚的方式,可以不需要及时赶到摇床旁边亲自进行安抚,进而可节省家长的时间。


附图说明

为了易于说明,本发明由下述的具体实施例及附图作以详细描述。

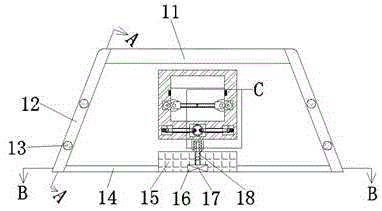

图1为本发明的一种可自动安抚婴儿的摇床的整体结构示意图;

图2为图1的“A-A”方向的结构示意图;

图3为图1的“B-B”方向的结构示意图;

图4为图1的“C”的放大示意图;

图5为图4的“D-D”方向的结构示意图;

图6为图4的“E-E”方向的结构示意图;

图7为图4的“F-F”方向的结构示意图;

图8为图4的“G-G”方向的结构示意图。


具体实施方式

下面结合图1-图8对本发明进行详细说明,为叙述方便,现对下文所说的方位规定如下:下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。

本发明涉及一种可自动安抚婴儿的摇床,主要应用于帮助家长进行安抚婴儿,下面将结合本发明附图对本发明做进一步说明:

本发明所述的一种可自动安抚婴儿的摇床,包括可摆动的摇床19,所述摇床19内设有开口向上的空腔41,所述空腔41左右两侧内壁内固设有声音探头45,所述声音探头45可接收婴儿的哭声,并发出安抚婴儿入睡的歌,所述空腔41内设有左右对称的两个安抚结构101,所述空腔41下侧内壁内设有驱动结构100,两个所述安抚结构101远离对称中心一端相啮合于所述驱动结构100,通过所述驱动结构100可驱动所述安抚结构101并进行安抚婴儿,所述安抚结构101内的发条57可用于蓄能,并且可使手型模具39轻轻的拍在婴儿身上,所述手型模具39表面套有材质柔软的防护垫40,可避免材质坚硬的所述手型模具39直接拍在婴儿身上,所述驱动结构100内的驱动轮38与两个啮合轮36交替啮合,并驱动两个所述手型模具39交替并更有节奏感的拍在婴儿身上,可提高安抚效率,所述摇床19下侧设有底座15,所述底座15可固定在地面上,所述底座15与所述摇床19之间连接有摇摆结构102,所述摇摆结构102可驱动所述摇床19进行摇摆,进而可辅助所述安抚结构101进行安抚婴儿,控制所述摇摆结构102内两个阀门46的开闭情况可改变所述摇床19的摇摆规律,所述摇床19上侧设有顶板11,所述顶板11可避免所述摇床19上侧有物品砸到所述空腔41内,所述顶板11左右两端对称的固连有两根斜支架12,所述斜支架12下端支撑在地上,并且所述斜支架12与所述底座15之间固连有底边支架14,前后的所述斜支架12之间固连有X型支架13,四根所述底边支架14可避免所述底座15被轻易的移动,所述X型支架13可提高所述斜支架12之间的稳定性,四根所述斜支架12可避免所述顶板11发生倾斜。

根据实施例,以下对所述驱动结构100进行详细说明,所述驱动结构100包括设于所述空腔41下侧内壁内驱动腔30,所述驱动轮38可转动的设于所述驱动腔30内,所述驱动轮38后端固连有电机轴60,所述驱动腔30后侧内壁内固设有电动机61,所述电机轴60后端动力连接于所述电动机61,所述驱动轮38内设有开口向前的啮合槽31,两个所述啮合轮36后端伸到所述啮合槽31内并可与所述驱动轮38相啮合,所述啮合槽31有齿形的内壁角度为一百八十度,即两侧的所述啮合轮36交替与所述驱动轮38啮合,所述啮合轮36前端固连有支撑轴37,所述支撑轴37前端转动连接于所述驱动腔30前侧内壁上,所述驱动腔30左右两侧内壁内对称的设有传动腔28,所述传动腔28内可转动的设有从动带轮27,两个所述啮合轮36分别与两侧的所述从动带轮27之间连接有传动皮带29,所述从动带轮27内固连有固定轴26,所述固定轴26后端固连有蜗杆24,所述蜗杆24靠近对称中心一端相啮合的设有蜗轮25,所述蜗轮25内固连有传动轴23,所述传动腔28上侧内壁内设有齿轮腔20,所述齿轮腔20相连通于所述空腔41,所述齿轮腔20内可转动的设有主动锥齿轮58,所述主动锥齿轮58固连于所述传动轴23上端,所述主动锥齿轮58前端相啮合的设有从动锥齿轮59,所述从动锥齿轮59前端固连有连接轴21,所述从动锥齿轮59前侧可转动的设有扇形齿轮22,所述扇形齿轮22固连于所述连接轴21,所述扇形齿轮22可啮合于所述安抚结构101,启动所述电动机61,进而通过所述电机轴60带动所述驱动轮38转动,进而带动所述啮合轮36转动,进而通过所述传动皮带29带动所述从动带轮27转动,进而通过所述固定轴26带动所述蜗杆24转动,进而带动所述蜗轮25转动,进而通过所述传动轴23带动所述主动锥齿轮58转动,进而带动所述从动锥齿轮59转动,进而通过所述连接轴21带动所述扇形齿轮22转动,进而驱动所述安抚结构101。

根据实施例,以下对所述安抚结构101进行详细说明,所述安抚结构101包括固连于所述空腔41左右两侧内壁上的固定块44,所述固定块44内设有开口相背的凹槽56,所述凹槽56内可转动的设有连接齿轮55,所述连接齿轮55远离对称中心一端可啮合于所述扇形齿轮22,所述连接齿轮55内固连有扭转轴43,所述扭转轴43前端延伸到所述空腔41内且固连有转动块42,两侧的所述手型模具39固连于所述转动块42靠近对称中心一端,所述扇形齿轮22转动并可带动所述连接齿轮55转动,进而通过所述扭转轴43带动所述转动块42转动,进而带动所述手型模具39与所述防护垫40转动。

有益地,所述发条57固连于所述连接齿轮55与所述凹槽56后侧内壁之间,所述扇形齿轮22转动并带动所述连接齿轮55转动,进而可对所述发条57蓄能,此时通过所述扭转轴43与所述转动块42带动所述手型模具39成竖直状态,当所述扇形齿轮22与所述连接齿轮55脱离啮合时,在所述发条57的弹力作用下带动所述连接齿轮55、所述扭转轴43、所述转动块42以及所述手型模具39反转,并且所述发条57是缓慢的进行释放能量,进而所述手型模具39轻轻的拍在婴儿身上。

根据实施例,以下对所述摇摆结构102进行详细说明,所述摇摆结构102包括固设于所述底座15内的气泵16,所述气泵16上端固连有导气管道17,所述导气管道17内设有气体管道18,所述底座15上端固连有固定杆33,所述固定杆33上侧可滑动的设有滑动杆34,所述滑动杆34上端相抵于所述摇床19,所述滑动杆34内设有开口向下的导滑槽35,所述固定杆33上端延伸到所述导滑槽35内,所述固定杆33内上下贯通的设有通孔32,所述通孔32相连通于所述气体管道18,启动所述气泵16,进而通过所述气体管道18以及所述通孔32内充气,进而推动所述滑动杆34上升,进而可推动所述摇床19上升,所述底座15上端前后对称且固连有气缸47,所述气缸47内设有开口向上的弹簧槽49,所述弹簧槽49内可滑动的设有伸缩杆51,所述伸缩杆51下端与所述弹簧槽49下侧内壁之间固连有伸缩弹簧50,所述弹簧槽49下侧内壁内相连通的设有开口向下的通气孔48,所述通气孔48相连通于所述气体管道18,所述伸缩杆51上端铰接有铰接块52,所述摇床19内前后对称的设有开口相背的弧形槽54,所述铰接块52伸入所述弧形槽54内,所述弧形槽54上下内壁之间固连有弧形杆53,所述铰接块52滑动连接于所述弧形杆53,启动所述气泵16并向所述气体管道18内充气,进而通过所述通气孔48向所述弹簧槽49内充气,进而推动所述伸缩杆51向上滑动并拉伸所述伸缩弹簧50,同时推动所述铰接块52滑动,当所述铰接块52与所述弧形槽54上侧内壁相抵时,所述铰接块52可推动所述摇床19摆动,并且所述弧形槽54的弧形角度可限制所述摇床19摆动时的角度,进而可避免所述摇床19摆动过大。

有益地,所述阀门46前后对称的固设于所述气体管道18内,可通过人为遥控所述阀门46的开闭状态。

以下结合图1至图8对本文中的一种可自动安抚婴儿的摇床的使用步骤进行详细说明:

初始时,摇床19处于下极限位置,此时两侧的铰接块52处于同一水平线上,此时两侧的阀门46处于关闭状态。

使用时,婴儿可躺在空腔41内,当声音探头45检测到婴儿的哭声时,声音探头45放出安抚的歌,并同时启动气泵16与电动机61,电动机61通过电机轴60带动驱动轮38转动,进而带动啮合轮36转动,进而通过传动皮带29带动从动带轮27转动,进而通过固定轴26带动蜗杆24转动,进而带动蜗轮25转动,进而通过传动轴23带动主动锥齿轮58转动,进而带动从动锥齿轮59转动,进而通过连接轴21带动扇形齿轮22转动,进而可带动连接齿轮55转动,进而扭转发条57并通过扭转轴43带动转动块42转动,进而带动手型模具39转动,当扇形齿轮22与连接齿轮55脱离啮合时,在发条57的作用下带动连接齿轮55、扭转轴43、转动块42以及手型模具39反转,进而使手型模具39与防护垫40轻轻的拍在婴儿身上进行安抚。

同时,气泵16启动并向气体管道18内充气,此时两侧的阀门46处于关闭状态,进而只向通孔32以及导滑槽35内充气并推动滑动杆34上升,进而推动摇床19上升,此时摇床19通过铰接块52与伸缩杆51向上滑动并拉伸伸缩弹簧50,当摇床19上升到上极限位置时,气泵16反向启动并从导滑槽35与通孔32内吸气,并在伸缩弹簧50的弹力作用下带动摇床19下降,并且摇床19始终与滑动杆34保持相抵,可人为遥控只打开阀门46,进而通过打开后的气泵16,气泵16通过气体管道18以及通气孔48向弹簧槽49内通气,进而推动一侧的伸缩杆51上升,进而推动摇床19摆动,反向启动气泵16后可使摇床19恢复到初始状态,通过气泵16的充放气频率,可控制摇床19升降以及摇摆的频率。

本发明的有益效果是:本发明能够自动的接收到婴儿哭闹信息,并且通过仿制手型的安抚机构来自动的轻拍婴儿进行安抚,同时家长可远程操控改变安抚的方式,可以不需要及时赶到摇床旁边亲自进行安抚,进而可节省家长的时间。

通过以上方式,本领域的技术人员可以在本发明的范围内根据工作模式做出各种改变。
