技术领域

本发明涉及通电设备技术领域，具体为一种低功耗的快接式节能插座。

背景技术

传统的用电设备的通电插头与插座通过插入连接，则通电与断电通过插头与插座的分离与连接来控制，使用完电器后，拔掉通电插头需使用大力，且插座上插孔的防尘设置，会使得插头插入时也同样使用大力才可与插座连接，则使得插座操作麻烦，其次，插头与插座简单插接，在电器使用时，插头易被误操作拉扯等脱落，导致断电，且用电设备待机时，插头与插座连接会消耗电能。本发明阐明的一种能解决上述问题的装置。

发明内容

技术问题：

传统的插座与插头的连接与脱离操作麻烦，且两者连接不稳定，导致用电稳定性差，且电器待机耗电。

为解决上述问题，本例设计了一种低功耗的快接式节能插座，本例的一种低功耗的快接式节能插座，包括插座与通电插头，所述通电插头内设有拆接装置，所述通电插头右端面固设有通电板，所述通电板左端面电性连接有电线，所述电线另一端与电器设备连接，所述通电板右端面电性安装有通电块，所述插座内设有上下相同的两个接电腔，上下的所述接电腔周向设有锁定装置，所述锁定装置与所述拆接装置连接用以将所述通电插头与所述插座锁定连接，所述接电腔内转动设有接电块，所述接电块上设有插接槽，所述接电块右端面固设有挤压块，所述接电腔右侧设有接电装置，所述挤压块可与所述接电装置抵接，且所述挤压块控制所述接电装置与所述插接槽插接使得所述插接槽通电，所述接电块上设有锁定槽，所述接电腔前侧设有复位装置，所述锁定槽与所述复位装置插接可将所述接电块锁定；所述通电插头与所述接电块插接后转动所述通电插头，通过所述锁定装置使得所述通电插头与所述插座连接，且所述接电装置使得所述通电插头通电，则通过电线使得电器设备通电使用。

可优选地，上侧的所述接电块上设有左右对称的双插孔，上侧的所述通电块与所述双插孔插接配合，下侧的所述接电块上设有三插孔，下侧的所述通电块与所述三插孔插接配合，且所述双插孔与所述三插孔分别与所述插接槽之间通过导电线电性连接。

其中，所述拆接装置包括上下对称的按压槽，所述按压槽右侧相通设有按压转腔，所述按压转腔内转动设有按压转杆，所述按压转杆左端延伸至所述按压槽内，所述按压转杆与所述按压转腔之间固设有转动弹簧，所述按压转腔右侧相通设有拆接槽，所述拆接槽内滑动设有拆接滑块，所述拆接滑块相互靠近一端与所述按压转杆铰接；所述拆接槽与所述锁定装置卡接可将所述通电插头与所述插座连接，按压所述按压转杆可使得所述拆接槽与所述锁定装置脱离，则解除所述通电插头与所述插座的连接。

其中，所述锁定装置包括上下相错的两个弧形转腔，所述弧形转腔内滑动设有锁定滑块，所述锁定滑块内与所述弧形转腔之间固设有伸缩弹簧，所述锁定滑块内设有锁定滑槽，所述锁定滑槽内滑动设有锁定卡块，所述锁定卡块与所述锁定滑槽之间固设有压簧，所述锁定滑槽与所述弧形转腔之间连通设有通槽，所述弧形转腔远离所述锁定滑块的一端壁上固设有固块，所述固块可贯穿所述通槽伸入所述锁定滑槽内；所述锁定卡块可与所述拆接槽插接，将所述通电插头与所述锁定滑块连接，则转动所述通电插头使得所述锁定滑块随之转动，此时，所述固块伸入所述锁定滑槽内，使得按压所述按压转杆不能带动所述锁定卡块退出所述拆接槽，则所述通电插头不能与所述锁定滑块脱离，保障连接的稳定性。

其中，所述接电装置包括与所述接电腔相通的通电腔，所述通电腔内滑动设有通电滑块，所述通电滑块上下对称的固设有第一复位组件，所述通电滑块左端面电性连接有插接电块，所述通电滑块右端面电性连接有接电线，所述接电线另一端与外界市电电性连接，所述通电腔内转动设有L形的拨杆，所述拨杆左端延伸至所述接电腔内，且所述拨杆左端可与所述挤压块抵接，所述拨杆前端与所述通电滑块右端面抵接，所述拨杆右端面与所述通电腔之间固设有扭簧；所述接电块转动通过所述挤压块可带动所述拨杆转动，则所述插接电块与所述插接槽插接，通过所述接电线使得所述插接槽通电。

其中，所述复位装置包括与所述接电腔相通的复位滑孔，所述复位滑孔内滑动设有复位滑块，所述复位滑块可与所述锁定槽卡接，所述复位滑块前端与所述复位滑孔之间固设有连接弹簧，所述复位滑块内设有抵接槽，所述复位滑孔左侧与外界连通设有操纵腔，所述操纵腔内滑动设有操纵块，所述操纵块右端伸入所述抵接槽内，所述操纵块左端延伸至外界空间，所述操纵块前端面固设有第二复位组件，所述复位滑块与所述锁定槽卡接可将所述接电块的位置锁定，向右按压所述操纵块可使得所述复位滑块与所述锁定槽脱离，使得所述接电块自由转动。

本发明的有益效果是：本发明的节能插座，通过通电插头的转动，即可控制通电插头的断电与通电，操作简便，不通电时，可通过拆接装置保障用电设备与插座的稳定连接，便于通电操作及提高通电时的通电稳定性，其次，即使用电设备与插座连接，也可将通电插头处于断电状态，以降低电器与插座连接时的待机耗电，节能且环保。

附图说明

为了易于说明，本发明由下述的具体实施例及附图作以详细描述。

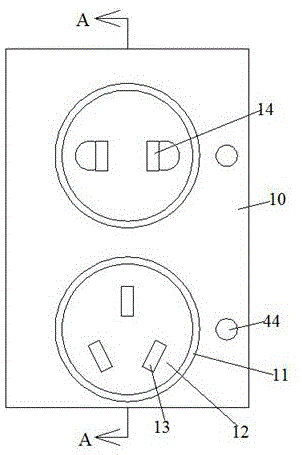

图1为本发明的一种低功耗的快接式节能插座的整体结构示意图；

图2为图1的“A-A”方向的结构示意图；

图3为图2的“B”放大的结构示意图；

图4为图3的“C-C”方向的结构示意图；

图5为图3的“D-D”方向的结构示意图。

具体实施方式

下面结合图1-图5对本发明进行详细说明，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。

本发明涉及一种低功耗的快接式节能插座，主要用于插座的快接式插接通电工作，下面将结合本发明附图对本发明做进一步说明：

本发明所述的一种低功耗的快接式节能插座，包括插座10与通电插头47，所述通电插头47内设有拆接装置601，所述通电插头47右端面固设有通电板50，所述通电板50左端面电性连接有电线51，所述电线51另一端与电器设备连接，所述通电板50右端面电性安装有通电块48，所述插座10内设有上下相同的两个接电腔11，上下的所述接电腔11周向设有锁定装置602，所述锁定装置602与所述拆接装置601连接用以将所述通电插头47与所述插座10锁定连接，所述接电腔11内转动设有接电块12，所述接电块12上设有插接槽26，所述接电块12右端面固设有挤压块38，所述接电腔11右侧设有接电装置603，所述挤压块38可与所述接电装置603抵接，且所述挤压块38控制所述接电装置603与所述插接槽26插接使得所述插接槽26通电，所述接电块12上设有锁定槽25，所述接电腔11前侧设有复位装置604，所述锁定槽25与所述复位装置604插接可将所述接电块12锁定；所述通电插头47与所述接电块12插接后转动所述通电插头47，通过所述锁定装置602使得所述通电插头47与所述插座10连接，且所述接电装置603使得所述通电插头47通电，则通过电线51使得电器设备通电使用。

有益地，上侧的所述接电块12上设有左右对称的双插孔14，上侧的所述通电块48与所述双插孔14插接配合，下侧的所述接电块12上设有三插孔13，下侧的所述通电块48与所述三插孔13插接配合，且所述双插孔14与所述三插孔13分别与所述插接槽26之间通过导电线27电性连接。

根据实施例，以下对拆接装置601进行详细说明，所述拆接装置601包括上下对称的按压槽58，所述按压槽58右侧相通设有按压转腔55，所述按压转腔55内转动设有按压转杆56，所述按压转杆56左端延伸至所述按压槽58内，所述按压转杆56与所述按压转腔55之间固设有转动弹簧57，所述按压转腔55右侧相通设有拆接槽52，所述拆接槽52内滑动设有拆接滑块53，所述拆接滑块53相互靠近一端与所述按压转杆56铰接；所述拆接槽52与所述锁定装置602卡接可将所述通电插头47与所述插座10连接，按压所述按压转杆56可使得所述拆接槽52与所述锁定装置602脱离，则解除所述通电插头47与所述插座10的连接。

根据实施例，以下对锁定装置602进行详细说明，所述锁定装置602包括上下相错的两个弧形转腔15，所述弧形转腔15内滑动设有锁定滑块16，所述锁定滑块16内与所述弧形转腔15之间固设有伸缩弹簧22，所述锁定滑块16内设有锁定滑槽17，所述锁定滑槽17内滑动设有锁定卡块18，所述锁定卡块18与所述锁定滑槽17之间固设有压簧19，所述锁定滑槽17与所述弧形转腔15之间连通设有通槽20，所述弧形转腔15远离所述锁定滑块16的一端壁上固设有固块24，所述固块24可贯穿所述通槽20伸入所述锁定滑槽17内；所述锁定卡块18可与所述拆接槽52插接，将所述通电插头47与所述锁定滑块16连接，则转动所述通电插头47使得所述锁定滑块16随之转动，此时，所述固块24伸入所述锁定滑槽17内，使得按压所述按压转杆56不能带动所述锁定卡块18退出所述拆接槽52，则所述通电插头47不能与所述锁定滑块16脱离，保障连接的稳定性。

根据实施例，以下对接电装置603进行详细说明，所述接电装置603包括与所述接电腔11相通的通电腔29，所述通电腔29内滑动设有通电滑块33，所述通电滑块33上下对称的固设有第一复位组件37，所述通电滑块33左端面电性连接有插接电块35，所述通电滑块33右端面电性连接有接电线32，所述接电线32另一端与外界市电电性连接，所述通电腔29内转动设有L形的拨杆30，所述拨杆30左端延伸至所述接电腔11内，且所述拨杆30左端可与所述挤压块38抵接，所述拨杆30前端与所述通电滑块33右端面抵接，所述拨杆30右端面与所述通电腔29之间固设有扭簧31；所述接电块12转动通过所述挤压块38可带动所述拨杆30转动，则所述插接电块35与所述插接槽26插接，通过所述接电线32使得所述插接槽26通电。

根据实施例，以下对复位装置604进行详细说明，所述复位装置604包括与所述接电腔11相通的复位滑孔39，所述复位滑孔39内滑动设有复位滑块40，所述复位滑块40可与所述锁定槽25卡接，所述复位滑块40前端与所述复位滑孔39之间固设有连接弹簧41，所述复位滑块40内设有抵接槽42，所述复位滑孔39左侧与外界连通设有操纵腔43，所述操纵腔43内滑动设有操纵块44，所述操纵块44右端伸入所述抵接槽42内，所述操纵块44左端延伸至外界空间，所述操纵块44前端面固设有第二复位组件45，所述复位滑块40与所述锁定槽25卡接可将所述接电块12的位置锁定，向右按压所述操纵块44可使得所述复位滑块40与所述锁定槽25脱离，使得所述接电块12自由转动。

以下结合图1至图5对本文中的一种低功耗的快接式节能插座的使用步骤进行详细说明：

使用时，将通电块48与三插孔13位置对准，通电插头47插入接电腔11内，则锁定卡块18伸入拆接槽52内将通电插头47与锁定滑块16连接，此时通电插头47未通电，接着转动通电插头47带动锁定滑块16转动，使得固块24伸入锁定滑槽17内，通电插头47转动时，接电块12随之转动，使得挤压块38挤压拨杆30俯视顺时针转动，则通电滑块33向左移动，使得插接电块35与插接槽26插接，则插接槽26通电，通过导电线27使得三插孔13通电，从而使得通电块48与电线51通电，供用电设备使用，此时，复位滑块40后端伸入锁定槽25内，将接电块12的位置固定，保障插接电块35与插接槽26的稳定连接，则使得电线51通电稳定，需将用电设备断电时，向右按压操纵块44，则复位滑块40向前移动与锁定槽25脱离，锁定滑块16在伸缩弹簧22弹性恢复力作用下反向转动，则带动接电块12及通电插头47反向转动至初始位置，则挤压块38与拨杆30脱离，拨杆30在扭簧31作用下恢复初始位置，使得插接电块35与插接槽26脱离连接，则三插孔13断电，从而控制用电设备断电，无需将通电插头47与接电块12脱离即可断电，且保障通电插头47与接电块12稳定连接，便于下一次的通电使用，当需要拔掉通电插头47时，相向按压按压转杆56，使得相对的两个拆接滑块53背向移动，推动锁定卡块18退出拆接槽52，接着向左拔出通电插头47即可。

本发明的有益效果是：本发明的节能插座，通过通电插头的转动，即可控制通电插头的断电与通电，操作简便，不通电时，可通过拆接装置保障用电设备与插座的稳定连接，便于通电操作及提高通电时的通电稳定性，其次，即使用电设备与插座连接，也可将通电插头处于断电状态，以降低电器与插座连接时的待机耗电，节能且环保。

通过以上方式，本领域的技术人员可以在本发明的范围内根据工作模式做出各种改变。
