技术领域

本实用新型涉及炼钢厂技术领域，更具体地说，特别涉及一种炼钢厂排水沟结构。

背景技术

排水沟指的是将边沟、截水沟和路基附近、庄稼地里、住宅附近低洼处汇集的水引向路基、庄稼地、住宅地以外的水沟。

而炼钢厂本身产生的粉尘较多，而进出厂房的车辆多、载重量大，来往间扬起灰尘多，故其排水沟的设计需要考虑防堵塞、防积渣，并且需要收集效果明显，便于使用人员对其定期进行清理，因此，需要一种新的炼钢厂排水沟结构。

实用新型内容

(一)技术问题

本实用新型提供一种炼钢厂排水沟结构，以解决排水沟易堵塞和易积渣以及不便于清理的问题。

(二)技术方案

在本实用新型提供的炼钢厂排水沟结构中，具体包括：主体、外腔、连接盖和连接件，外腔固定设置在主体的外侧两端，连接盖连接在外腔顶端，连接件位于连接盖与外腔的连接处，主体的顶端嵌入连接有盖板，盖板的表面开设导流槽，外腔的内部设置有滤框，滤框为金属滤框，卡接在外腔中，盖板的下方设置有收集板，主体的内部表面开设有沉淀槽，收集板的内部紧密排列滤孔，滤孔设置为梯形滤孔。

进一步，盖板嵌入主体内侧的二分之一处，且盖板设置为滤板，两端与主体卡接。

进一步，导流槽位于盖板两侧，且设置为沙漏状导流槽。

进一步，收集板设置有两个，位于主体两端内侧，且向内倾斜设置。

进一步，收集板同时位于外腔的下方，倾斜角度为30°。

进一步，沉淀槽沿主体底面设置，且内侧垂直设置有收集杆。

(三)有益效果

本实用新型通过嵌入主体内侧盖板，在排水的时候有效的对水中的杂质进行过滤，使其收集在盖板表面，便于清理，达到防堵塞的效果，通过导流槽达到在排水的的时候加快排水速度，沙漏状的槽体设置，有效的将水中的异物进行分离，通过倾斜设置在主体内部两侧的收集板，在使用时可以很好的对水中的异物杂质进行收集，防止堵塞，通过内侧设置收集杆的沉淀槽，在水流经过的时候有效收集杂质，同时达到沉淀的效果。

附图说明

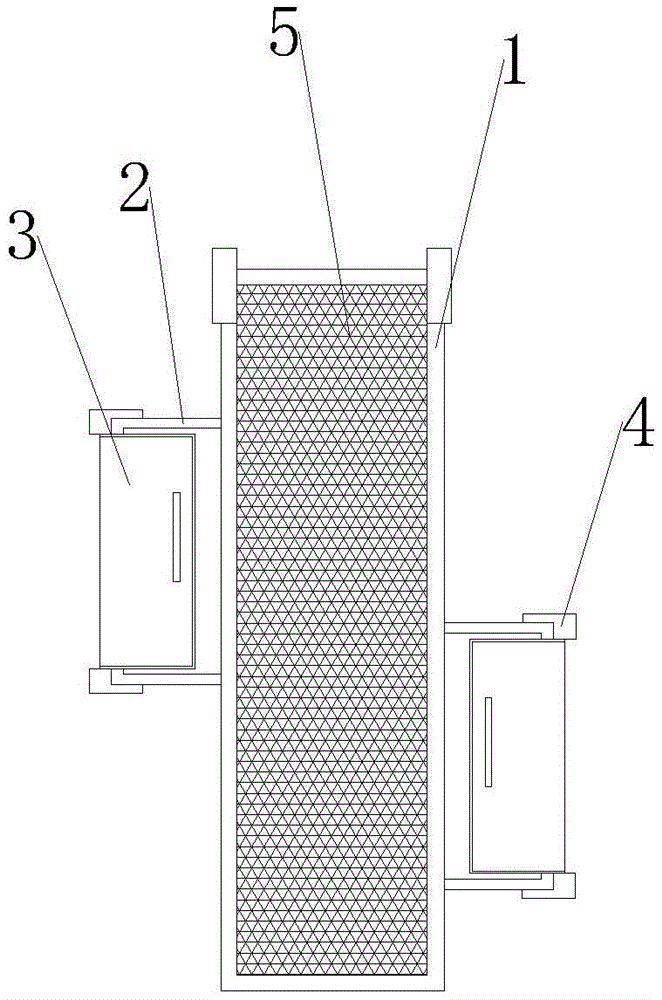

图1是本实用新型的主体结构示意图；

图2是本实用新型的主体结构侧视图；

图3是本实用新型的沉淀槽结构俯视图；

图4是本实用新型的滤板内部结构侧视图。

在图1至图4，部件名称或线条与附图编号的对应关系为：

主体-1，外腔-2，连接盖-3，连接件-4，盖板-5，导流槽-6，滤框-7，收集板-8，沉淀槽-9，滤孔-10。

具体实施方式

下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。

请参考图1至图4；

本实用新型提出了一种炼钢厂排水沟结构，包括：主体1、外腔2、连接盖3和连接件4，外腔2固定设置在主体1的外侧两端，连接盖3连接在外腔2顶端，连接件4位于连接盖3与外腔2的连接处，主体1的顶端嵌入连接有盖板5，盖板5的表面开设导流槽6，外腔2的内部设置有滤框7，滤框7为金属滤框，卡接在外腔2中，盖板5的下方设置有收集板8，主体1的内部表面开设有沉淀槽9，收集板8的内部紧密排列滤孔10，滤孔10设置为梯形滤孔。

其中，盖板5嵌入主体1内侧的二分之一处，且盖板5设置为滤板，两端与主体1卡接，通过嵌入主体1内侧盖板5，在排水的时候有效的对水中的杂质进行过滤，使其收集在盖板5表面，便于清理，达到防堵塞的效果。

其中，导流槽6位于盖板5两侧，且设置为沙漏状导流槽，通过导流槽6达到在排水的的时候加快排水速度，沙漏状的槽体设置，有效的将水中的异物进行分离。

其中，收集板8设置有两个，位于主体1两端内侧，且向内倾斜设置。

其中，收集板8同时位于外腔2的下方，倾斜角度为30°，通过倾斜设置在主体1内部两侧的收集板8，在使用时可以很好的对水中的异物杂质进行收集，防止堵塞。

其中，沉淀槽9沿主体1底面设置，且内侧垂直设置有收集杆，通过内侧设置收集杆的沉淀槽9，在水流经过的时候有效收集杂质，同时达到沉淀的效果。

本实施例的具体使用方式与作用：本实用新型中，在污水通过主体1进行排放的时候，从盖板5上方进行排放，水中的杂质经过盖板5与导流槽6的拦截，停留在盖板5表面，之后水流通过主体底部的时候，滤框7对其进行过滤，而倾斜的收集板8在将水源进行过滤之后水中的杂质停留收集在收集板8和主体1内壁之间，最后排放完毕之后，使用人员将收集拦截的杂质进行清理即可。
