技术领域

本实用新型涉及数控机床技术领域，特别是涉及一种废屑垃圾处理压缩装置。

背景技术

本实用新型提供一种废屑垃圾处理压缩装置，随着我国社会经济的快速发展，许多用于加工零件，但在加工的过程中，会掉落废弃掉不要的零件边角料，通常工作人员会收集起来放置一旁，但收集的铁屑因为体积不一，形状不一，便存在着运输困难和不便于收集存放的问题。

实用新型内容

本实用新型提供一种废屑垃圾处理压缩装置，以解决上述背景技术中提出的运输困难和不便于收集存放的问题。

为实现上述目的，本实用新型提供如下技术方案：一种废屑垃圾处理压缩装置，包括主体、传送装置、挤压装置、吸尘装置和切割装置，主体上方开设有进料口固定连接，进料口底部固定连接有挤压辊，左侧的挤压辊固定连接有第一电机，右侧的挤压辊固定连接有第二电机，挤压辊下部设有传送装置，传送装置上方设有吸尘装置，传送装置右侧卸料平台，卸料平台底部设有定滑轮，卸料平台上方设置有切割装置与主体固定连接，主体左侧底部固定连接有挤压装置，主体的左下角设有出料口固定连接。

优选的，吸尘装置包括有吸尘器、过滤网和软管，吸尘器底部固定连接有过滤网，吸尘器上部固定连接有软管，软管固定连接主体。

优选的，进料口的形状为漏斗形。

优选的，挤压辊的旋转方向为相对运动，挤压辊上固定连接有凸块。

优选的，卸料平台两侧设有三角块，卸料平台底部设有定滑轮，定滑轮与导轨滑动连接，导轨两端设有限位块固定连接。

优选的，切割装置包括有液压推杆、切割刀和固定板，液压推杆底部固定连接有切割刀，切割刀两侧固定连接有固定板。

优选的，挤压装置包括有液压推杆、固定板和挤压板，固定板固定连接在主体，固定板固定连接有液压推杆，液压推杆固定连接有挤压板，且挤压装置设置有三个。

优选的，传送装置包括有传送皮带、滑轮和第三电机，第三电机设置在右侧与主体固定连接，传送皮带通过滑轮滑动连接。

有益效果：

1.主体上安装了进料口，进料口的形状为漏斗形，方便废屑的放入，而主体内部安装了第一电机，第一电机带动挤压辊工作，而挤压辊的运转方向使相对的运转，且挤压辊上设有金属固定条更加稳定挤压，使进料口进料后能先把大件的废屑挤压后方便后续的操作。

2.当废屑经过挤压辊挤压变形后，便会掉落到传送装置上，传送装置传送到卸料平台上，使卸料平台通过定滑轮与导轨运输到液压切割装置进行切割，将废屑切成细条状。

3.经过挤压过后的废屑通过吸尘装置时会吸走其中包含的杂质，通过软管排出装置外。

4.当废屑经过切割成细条状后，通过卸料平台进行运输到挤压板上进行挤压，挤压完成后运输至出料口。

附图说明

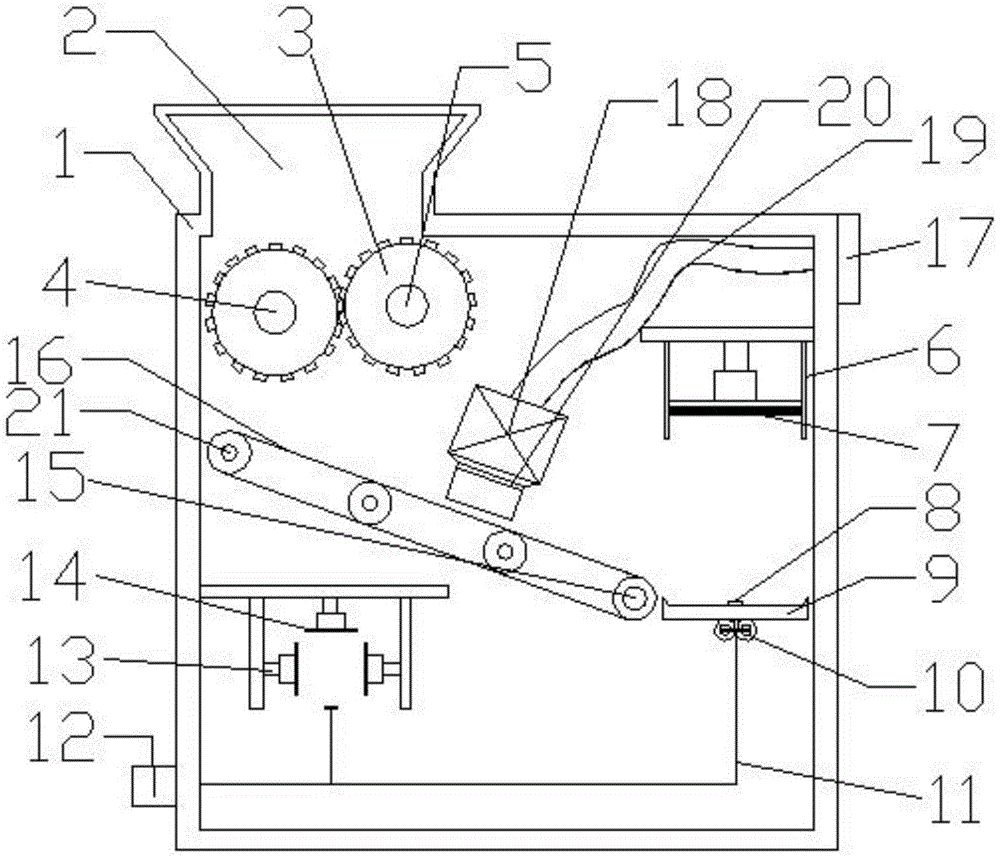

图1是本实用新型结构示意图。

图中：1主体、2进料口、3挤压辊、4第一电机、5第二电机、6固定板、7切割刀、8限位块、9卸料平台、10定滑轮、11导轨、12出料口、13液压推杆、14挤压板、15第三电机、16传送皮带、17控制面板、18吸尘器、19软管、20过滤网，21滑轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1所示；

本实施例提供了一种废屑垃圾处理压缩装置，包括主体1、传送装置、挤压装置、吸尘装置和切割装置，主体1上方开设有进料口2固定连接，进料口2底部固定连接有挤压辊3，左侧的挤压辊3固定连接有第一电机4，右侧的挤压辊3固定连接有第二电机5，挤压辊3下部设有传送装置，传送装置上方设有吸尘装置，传送装置右侧卸料平台9，卸料平台9底部设有定滑轮10，卸料平台9上方设置有切割装置与主体1固定连接，主体1左侧底部固定连接有挤压装置，主体1的左下角设有出料口12固定连接。

其中：吸尘装置包括有吸尘器18、过滤网20和软管19，吸尘器18底部固定连接有过滤网20，吸尘器18上部固定连接有软管19，软管19固定连接主体1，使其更好的将混在其中的不需要的杂质排出装置外。

其中：进料口2的形状为漏斗形，使其方便废屑的放入。

其中：挤压辊3的旋转方向为相对运动，挤压辊3上固定连接有凸块，使其能够将废屑挤压成型。

其中：卸料平台9两侧设有三角块，卸料平台9底部设有定滑轮10，定滑轮10与导轨11滑动连接，导轨11两端设有限位块8固定连接，使其更好的将挤压好的废屑运输至切割装置6和挤压板14进行压缩处理，提高了工作效率。

其中：切割装置包括有液压推杆13、切割刀7和固定板6，液压推杆13底部固定连接有切割刀7，切割刀7两侧固定连接有固定板6，使更好的将废屑切成细条状，方便后续的操作。

其中：挤压装置包括有液压推杆13、固定板6和挤压板14，固定板6固定连接在主体1，固定板6固定连接有液压推杆13，液压推杆13固定连接有挤压板14，且挤压装置设置有三个，使其将切成细条状的废屑进行全面的挤压工作，让废屑挤压成块，方便更好的利用。

其中：传送装置包括有传送皮带16、滑轮21和第三电机15，第三电机15设置在右侧与主体1固定连接，传送皮带16通过滑轮21滑动连接。

工作原理：使用本实用新型时，首先从进料口2将废屑放入，通过第一电机4和第二电机的工作带动挤压辊3的相对旋转运动，当废屑经过挤压辊3挤压变形后，便会掉落到传送装置上，经过吸尘装置时将混在其中多余的杂质吸走，过滤网20的进一步筛选通过软管19排出，传送装置16传送至卸料平台9上，通过控制面板17传送电信号使得切割装置下降到卸料平台9进行切割工作，将废屑切成细条状，当废屑经过切割成细条状后，控制面板17通过电信号输送，使得卸料平台9通过定滑轮10与导轨11运输到挤压板14上进行挤压，通过挤压装置进行挤压工作，将切成细条状的废屑挤压成块，挤压完成后，控制面板17通过电信号输送使得卸料平台9通过定滑轮10与导轨11运输至出料口。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
