技术领域

本实用新型涉及废水处理技术领域，更具体的说，涉及一种排流过滤装置。

背景技术

火力发电厂是通过燃烧诸如煤、天然气及石油等来发电的发电厂，他们是通过利用高温、高压蒸汽或燃气通过透平变为低压空气或冷凝水这一过程中的压降来发电的，因此在现代工业火力发电厂中其工作排放的废水是人们需治理的一大问题，因为不仅能够节约水资源还有利于环保。

但现有的废水治理装置在对废水中的燃料残余物进行固液分离时，大多需通过一项独立步骤内进行，无法在输送过程中进行同步的固液分离，不利于装置的节能，进而降低了废水处理的效率。

因此，需要在现有的排流过滤装置基础上进行进一步研究，提供一种新的火电厂废水排流过滤装置。

实用新型内容

本实用新型旨在于解决现有的排流过滤装置固液分离过于复杂不够便利的技术问题，提供一种火电厂废水排流过滤装置，该装置中设置过滤板和搅动辊，通过水流压力的挤压和推送，将废水中的液体挤压穿过过滤板向下分离，使得固体杂质停留在过滤板中，达到便利固液分离的目的，同时利用搅动辊转动带动其上方的叶片摆动，进而使得废水中的杂质被搅动，在离心力作用下甩动至斜板，提高废水的固液分离效率。

为实现上述目的，本实用新型提供如下技术方案：一种火电厂废水排流过滤装置，包括基槽，所述基槽内部嵌入设置有过滤板，所述基槽顶部固定连接有盖板，所述基槽内部焊接设置有基座，所述基槽左侧从下至上依次嵌入设置有排水口和进水口，所述过滤板上方固定连接有斜板，所述斜板左侧嵌入设置有横板，所述斜板之间设置有搅动辊，且所述搅动辊固定在基槽内壁，所述过滤板左右两侧均固定连接有卡接端，所述过滤板内部嵌入设置有滤网，所述搅动辊四周外侧均通过螺栓固定连接有叶片。

进一步的优选方案：所述斜板相对过滤板呈60°倾斜角设置，且斜板数量与过滤板数量保持一致。

进一步的优选方案：所述卡接端之间呈相契合形状设置，且左端卡接端设有凹槽，且右端卡接端设有与凹槽相契合的凸起。

进一步的优选方案：所述滤网同样设置于斜板和横板内部。

进一步的优选方案：所述叶片设有八个呈均匀分布，且叶片相对搅动辊呈向右倾斜设置。

进一步的优选方案：所述搅动辊通过导线与外部电机呈电性连接。

进一步的优选方案：所述过滤板与基座之间通过卡扣活动连接。

有益效果：

1、该种火电厂废水排流过滤装置，通过设置搅动辊，利用搅动辊运行带动叶片围绕其进行转动，使得叶片对废水进行搅动，进而令废水中的杂质在离心力的作用下甩动至斜板上方，加速废水的固液分离效率。

2、为使得废水的固液分离步骤更加便利，设置过滤板，当废水通过水流压力输送至过滤板上时，通过水流压力的挤压和推送，将废水中的液体挤压穿过过滤板向下分流，使得固体杂质停留在过滤板，达到便利固液分离的目的。

3、为提高过滤板之间连接的稳定性，可通过在卡接端上设置凸起，卡接端相互连接时，凸起同时卡入凹槽中，使得过滤板连接的更加稳定。

综上，该种火电厂废水排流过滤装置具有广泛的实用性，以解决上述背景技术中提出的现有的排流过滤装置固液分离过于复杂不够便利的问题。

附图说明

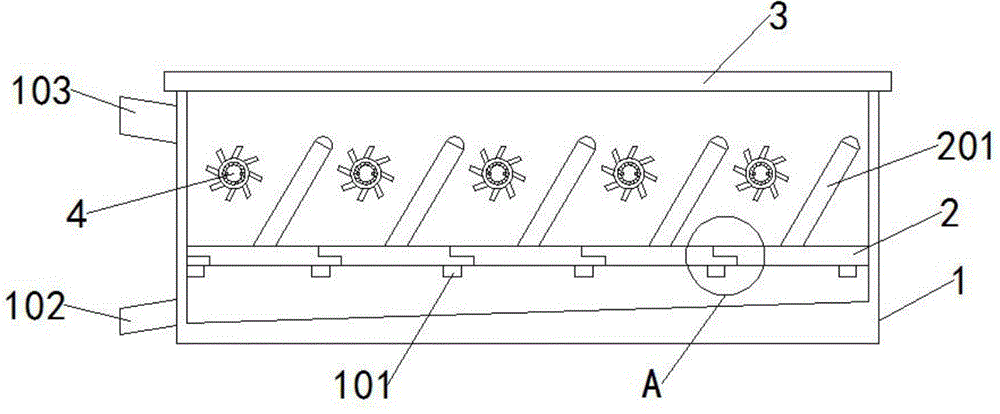

图1为本实用新型的整体剖面结构示意图。

图2为本实用新型的图1中A处放大结构示意图。

图3为本实用新型的斜板平面结构示意图。

图4为本实用新型的搅动辊平面结构示意图。

图1-4中：1-基槽；101-基座；102-排水口；103-进水口；2-过滤板；201-斜板；2011-横板；202-滤网；203-卡接端；3-盖板；4-搅动辊；401-叶片。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型实施例中，一种火电厂废水排流过滤装置，包括基槽1、基座101、排水口102、进水口103、过滤板2、斜板201、横板2011、滤网202、卡接端203、盖板3、搅动辊4和叶片401，基槽1内部嵌入设置有过滤板2，基槽1顶部固定连接有盖板3，基槽1内部焊接设置有基座101，基槽1左侧从下至上依次嵌入设置有排水口102和进水口103，过滤板2上方固定连接有斜板201，斜板201左侧嵌入设置有横板2011，斜板201之间设置有搅动辊4，且搅动辊4固定在基槽1内壁，过滤板2左右两侧均固定连接有卡接端203，过滤板2内部嵌入设置有滤网202，搅动辊4四周外侧均通过螺栓固定连接有叶片401。

本实用新型实施例中，优选方案，斜板201相对过滤板2呈60°倾斜角设置，且斜板201数量与过滤板2数量保持一致，使得斜板201将废水中的固体杂质进行拦截分离，进一步的加速固液分离效率；

卡接端203之间呈相契合形状设置，且左端卡接端203设有凹槽，且右端卡接端203设有与凹槽相契合的凸起，使得卡接端203相互连接时，凸起同时卡入凹槽中，使得过滤板2连接的更加稳定；

滤网202同样设置于斜板201和横板2011内部，使得斜板201和横板2011均可对废水进行固液分离操作，便利废水的处理；

叶片401设有八个呈均匀分布，且叶片401相对搅动辊4呈向右倾斜设置，搅动辊4通过导线与外部电机呈电性连接，利用搅动辊4运行带动叶片401围绕其进行转动，使得叶片401对废水进行搅动，进而令废水中的杂质在离心力的作用下甩动至斜板201上方，加速废水的固液分离效率；

过滤板2与基座101之间通过卡扣活动连接，使得过滤板2拆装更加便利，进而提高过滤板2后期的清洁便利性。

工作原理：在使用本实用新型一种火电厂废水排流过滤装置时，首先，将装置安装在所需的工作位置，随后利用导线将搅动辊4与外部电机进行连接，随后即可开始废水的固液分离过滤工作，废水在外部水流压力作用下，从进水口103进入基槽1内部，同时废水通过水流压力的挤压和推送，将废水中的液体挤压穿过过滤板2向下分流，使得固体杂质停留在滤网202中，达到便利固液分离的目的，同时利用搅动辊4运行带动叶片401围绕其进行转动，使得叶片401对废水进行搅动，进而令废水中的杂质在离心力的作用下甩动至斜板201上方，加速废水的固液分离效率。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
