技术领域

本实用新型涉及垃圾打捞技术领域，具体为一种生态修复用河道净化垃圾打捞装置。

背景技术

河面垃圾打捞的过程中，通常需要用到打捞工具，而工作人员通常所用的打捞工具是用长杆进行打捞，在打捞后还需要工作人员向后抽动长杆，致使挂有垃圾的一端接近工作人员，这种操作方式其过程相对比较麻烦，费时费力，给工作人员的工作带来了不便，且抽动长杆时容易戳到工作人员的身体部位，给工作人员带来一定的伤害。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种生态修复用河道净化垃圾打捞装置，解决了工作人员通常所用的打捞工具是用长杆进行打捞，在打捞后还需要工作人员向后抽动长杆，致使挂有垃圾的一端接近工作人员，这种操作方式其过程相对比较麻烦，费时费力，给工作人员的工作带来了不便，且抽动长杆时容易戳到工作人员的身体部位，给工作人员带来一定的伤害的问题。

(二)技术方案

为达到以上目的，本实用新型采取的技术方案是：一种生态修复用河道净化垃圾打捞装置，包括机箱，所述机箱内固定连接有驱动装置，所述驱动装置套接在轴承内，所述轴承卡接在机箱内，所述驱动装置的外表面卡接有绳盘，所述绳盘的外表面缠绕有绳索，所述绳索的一端与连接板的右侧面固定连接，所述连接板的下表面设置有打捞网。

所述连接板的背面固定连接有滑块，所述滑块滑动连接在支撑板正面开设的滑槽内，所述滑槽的右侧面通过弹簧与滑块的左侧面固定连接，所述支撑板的下表面设置有万向滚球，所述万向滚球的下表面设置有固定架，所述固定架内卡接有固定装置，所述固定装置的左端设置有卡板。

优选的，所述驱动装置包括电机，所述电机固定连接在机箱内，所述电机的输出轴固定连接有转轴，所述转轴套接在轴承内，所述转轴卡接在绳盘内。

优选的，所述机箱内设置有电源，所述支撑板的上表面设置有开关，所述电源的输出端通过导线与开关的输入端电连接，所述开关的输出端通过导线与电机的输入端电连接。

优选的，所述固定装置包括螺纹帽，所述螺纹帽卡接在固定架内，所述螺纹帽内螺纹连接有螺纹柱，所述螺纹柱固定连接在卡板的右侧面，所述螺纹柱的右端固定连接有旋钮。

优选的，所述支撑板的右侧面设置有把手，所述打捞网的左侧面设置有打捞钩。

优选的，所述滑块的形状为T形，所述滑槽的形状与滑块的形状相适配。

(三)有益效果

本实用新型的有益效果在于：

1、该生态修复用河道净化垃圾打捞装置，通过电机、转轴、绳盘、绳索、弹簧和打捞网之间的相互配合，当需要使用时，通过转动旋钮，使得旋钮带动螺纹柱转动，并通过推动卡板实现固定的效果，然后再通过万向滚球控制把手将打捞网伸入水面垃圾以下，然后向上撬动把手，使得垃圾位于网中，再通过控制电机工作，使得电机带动转轴转动，使得转轴带动绳盘转动，使得绳盘收取绳索，使得绳索拉动连接板向右移动，使得连接板带动打捞网向右移动，同时使得连接板通过滑块带动弹簧进行伸长，当打捞网移动至合适位置时，取出垃圾，然后控制电机反转，这时使得弹簧利用自身的拉力带动打捞网向左移动，使得弹簧带动打捞网复位，使得工作人员可继续打捞工作，不仅使其过程相对比较简捷和方便，还使得过程比较省时省力，方便了工作人员的工作，同时也避免了给工作人员造成伤害。

2、该生态修复用河道净化垃圾打捞装置，通过设置旋钮和螺纹柱，且旋钮的外表面设置有防滑纹，使得工作人员的手掌与旋钮的摩擦力增大，从而更加方便工作人员对螺纹柱的控制，进而转动旋钮即可使螺纹柱转动，使得卡板接触固定部位，从而可以实现固定稳定的效果。

3、该生态修复用河道净化垃圾打捞装置，通过设置万向滚球，使得工作人员可以通过万向滚球对支撑板转动任意角度，从而有利于打捞工作的顺利进行，进一步方便了工作人员的工作。

附图说明

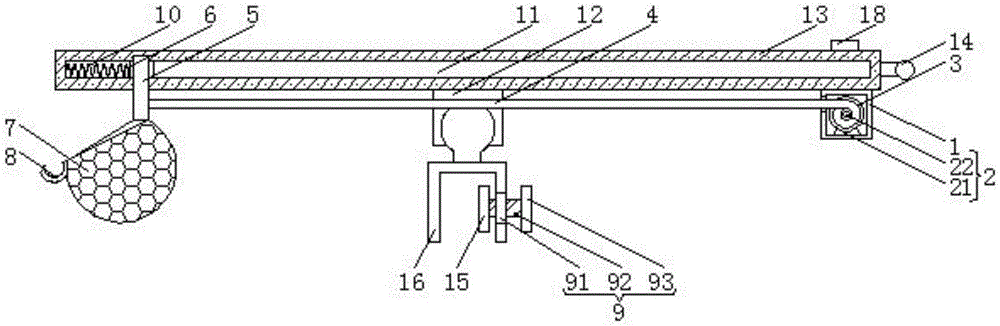

图1为本实用新型正视的剖面结构示意图；

图2为本实用新型右视的剖面结构示意图；

图3为本实用新型A处放大的结构示意图。

图中：1机箱、2驱动装置、21电机、22转轴、3绳盘、4绳索、5连接板、6滑块、7打捞网、8打捞钩、9固定装置、91螺纹帽、92螺纹柱、93旋钮、10弹簧、11滑槽、12万向滚球、13支撑板、14把手、15卡板、16固定架、17电源、18开关、19轴承。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-3所示，本实用新型提供一种技术方案：一种生态修复用河道净化垃圾打捞装置，包括机箱1，机箱1内固定连接有驱动装置2，驱动装置2包括电机21，电机21固定连接在机箱1内，电机21的输出轴固定连接有转轴22，转轴22套接在轴承19内，通过设置转轴22和轴承19，使得转轴22在轴承19内转动的更加稳定，从而使得转轴22带动绳盘3转动的更加稳定，从而可以保障绳盘3对绳索4的正常收取工作，转轴22卡接在绳盘3内，驱动装置2套接在轴承19内，轴承19卡接在机箱1内，驱动装置2的外表面卡接有绳盘3，绳盘3的外表面缠绕有绳索4，绳索4的一端与连接板5的右侧面固定连接，支撑板13的右侧面设置有把手14，通过设置把手14，且把手14为橡胶材质，同时具有一定的防滑性和柔软性，使得工作人员的手掌在与把手14摩擦力增大的同时，还可以为工作人员带来良好的舒适性，更加方便了工作人员的使用，连接板5的下表面设置有打捞网7，打捞网7的左侧面设置有打捞钩8，通过设置打捞钩8，从而便于通过打捞钩8对较大垃圾的拉扯，从而便于工作人员的使用。

连接板5的背面固定连接有滑块6，滑块6滑动连接在支撑板13正面开设的滑槽11内，滑块6的形状为T形，滑槽11的形状与滑块6的形状相适配，通过将滑块6和滑槽11的形状设置为T形，使得滑块6可以有效的在滑槽11内滑动，避免滑块6从滑槽11内滑出的问题，从而可以保证打捞网7移动的稳定性，以及可以为弹簧10提供支撑点，有利于弹簧10的正常工作，滑槽11的右侧面通过弹簧10与滑块6的左侧面固定连接，支撑板13的下表面设置有万向滚球12，通过设置万向滚球12，使得工作人员可以通过万向滚球12对支撑板13转动任意角度，从而有利于打捞工作的顺利进行，进一步方便了工作人员的工作，万向滚球12的下表面设置有固定架16，固定装置9的左端设置有卡板15，固定装置9包括螺纹帽91，螺纹帽91卡接在固定架16内，螺纹帽91内螺纹连接有螺纹柱92，螺纹柱92固定连接在卡板15的右侧面，通过设置卡板15，且卡板15的左侧面设置有防滑纹，使得卡板15与固定部位的摩擦力增大，从而可以更好的保障整体的牢固性，螺纹柱92的右端固定连接有旋钮93，通过设置旋钮93和螺纹柱92，且旋钮93的外表面设置有防滑纹，使得工作人员的手掌与旋钮93的摩擦力增大，从而更加方便工作人员对螺纹柱92的控制，进而转动旋钮93即可使螺纹柱92转动，使得卡板15接触固定部位，从而可以实现固定稳定的效果，机箱1内设置有电源17，通过设置电源17，从而便于对电机21进行供电，保障电机21的正常工作，支撑板13的上表面设置有开关18，通过设置开关18，从而更加方便工作人员对电机21工作状态的控制，电源17的输出端通过导线与开关18的输入端电连接，开关18的输出端通过导线与电机21的输入端电连接。

本实用新型的操作步骤为：

S1、当需要使用时，通过转动旋钮93，使得旋钮93带动螺纹柱92转动，并通过推动卡板15实现固定的效果；

S2、然后再通过万向滚球12控制把手14将打捞网7伸入水面垃圾以下，然后向上撬动把手14，使得垃圾位于网中；

S3、再通过控制电机21工作，使得电机21带动转轴22转动，使得转轴22带动绳盘3转动，使得绳盘3收取绳索4，使得绳索4拉动连接板5向右移动，使得连接板5带动打捞网7向右移动，同时使得连接板5通过滑块6带动弹簧10进行伸长，当打捞网7移动至合适位置时，取出垃圾，然后控制电机21反转，这时使得弹簧10利用自身的拉力带动打捞网7向左移动，使得弹簧10带动打捞网7复位，使得工作人员可继续打捞工作。

以上所述的具体实施方式，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施方式而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
